Пристрій для зворотно-поступального подовжнього переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп’ютерного управління ним ю.і. русанова

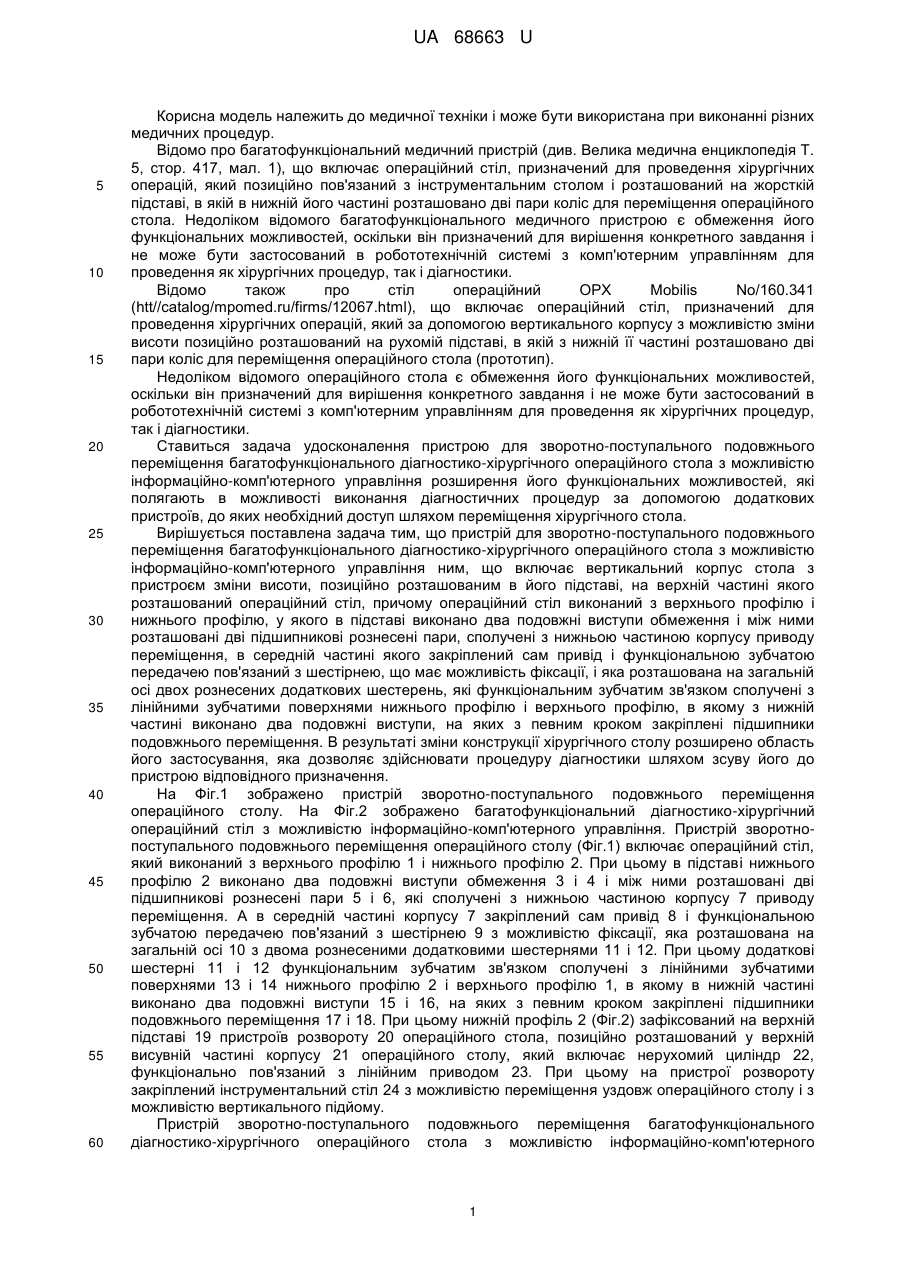

Реферат: UA 68663 U UA 68663 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки і може бути використана при виконанні різних медичних процедур. Відомо про багатофункціональний медичний пристрій (див. Велика медична енциклопедія Т. 5, стор. 417, мал. 1), що включає операційний стіл, призначений для проведення хірургічних операцій, який позиційно пов'язаний з інструментальним столом і розташований на жорсткій підставі, в якій в нижній його частині розташовано дві пари коліс для переміщення операційного стола. Недоліком відомого багатофункціонального медичного пристрою є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретного завдання і не може бути застосований в робототехнічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Відомо також про стіл операційний ОРХ Mobilis No/160.341 (htt//catalog/mpomed.ru/firms/12067.html), що включає операційний стіл, призначений для проведення хірургічних операцій, який за допомогою вертикального корпусу з можливістю зміни висоти позиційно розташований на рухомій підставі, в якій з нижній її частині розташовано дві пари коліс для переміщення операційного стола (прототип). Недоліком відомого операційного стола є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретного завдання і не може бути застосований в робототехнічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Ставиться задача удосконалення пристрою для зворотно-поступального подовжнього переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління розширення його функціональних можливостей, які полягають в можливості виконання діагностичних процедур за допомогою додаткових пристроїв, до яких необхідний доступ шляхом переміщення хірургічного стола. Вирішується поставлена задача тим, що пристрій для зворотно-поступального подовжнього переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління ним, що включає вертикальний корпус стола з пристроєм зміни висоти, позиційно розташованим в його підставі, на верхній частині якого розташований операційний стіл, причому операційний стіл виконаний з верхнього профілю і нижнього профілю, у якого в підставі виконано два подовжні виступи обмеження і між ними розташовані дві підшипникові рознесені пари, сполучені з нижньою частиною корпусу приводу переміщення, в середній частині якого закріплений сам привід і функціональною зубчатою передачею пов'язаний з шестірнею, що має можливість фіксації, і яка розташована на загальній осі двох рознесених додаткових шестерень, які функціональним зубчатим зв'язком сполучені з лінійними зубчатими поверхнями нижнього профілю і верхнього профілю, в якому з нижній частині виконано два подовжні виступи, на яких з певним кроком закріплені підшипники подовжнього переміщення. В результаті зміни конструкції хірургічного столу розширено область його застосування, яка дозволяє здійснювати процедуру діагностики шляхом зсуву його до пристрою відповідного призначення. На Фіг.1 зображено пристрій зворотно-поступального подовжнього переміщення операційного столу. На Фіг.2 зображено багатофункціональний діагностико-хірургічний операційний стіл з можливістю інформаційно-комп'ютерного управління. Пристрій зворотнопоступального подовжнього переміщення операційного столу (Фіг.1) включає операційний стіл, який виконаний з верхнього профілю 1 і нижнього профілю 2. При цьому в підставі нижнього профілю 2 виконано два подовжні виступи обмеження 3 і 4 і між ними розташовані дві підшипникові рознесені пари 5 і 6, які сполучені з нижньою частиною корпусу 7 приводу переміщення. А в середній частині корпусу 7 закріплений сам привід 8 і функціональною зубчатою передачею пов'язаний з шестірнею 9 з можливістю фіксації, яка розташована на загальній осі 10 з двома рознесеними додатковими шестернями 11 і 12. При цьому додаткові шестерні 11 і 12 функціональним зубчатим зв'язком сполучені з лінійними зубчатими поверхнями 13 і 14 нижнього профілю 2 і верхнього профілю 1, в якому в нижній частині виконано два подовжні виступи 15 і 16, на яких з певним кроком закріплені підшипники подовжнього переміщення 17 і 18. При цьому нижній профіль 2 (Фіг.2) зафіксований на верхній підставі 19 пристроїв розвороту 20 операційного стола, позиційно розташований у верхній висувній частині корпусу 21 операційного столу, який включає нерухомий циліндр 22, функціонально пов'язаний з лінійним приводом 23. При цьому на пристрої розвороту закріплений інструментальний стіл 24 з можливістю переміщення уздовж операційного столу і з можливістю вертикального підйому. Пристрій зворотно-поступального подовжнього переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного 1 UA 68663 U 5 10 15 20 25 30 35 управління дозволяє виконувати переміщення операційного столу, який включає верхній профіль 1 і нижній профіль 2. Особливість процедури переміщення операційного стола з верхнім профілем 1 полягає в тому, що при роботі приводу 8, який закріплений в корпусі 7, він передає обертальний рух шестірні 9, яка розташована на осі 10 з додатковими шестернями 11 і 12, а вони у свою чергу знаходяться в зубчатому зачепленні із зубчатими поверхнями 13 і 14 нижнього профілю 2 і верхнього профілю 1. При цьому верхня частина корпусу 7 шарнірно пов'язана з віссю 10, що дозволяє реалізувати зворотно-поступальне переміщення приводу 8 уздовж нижнього профілю 2 двох підшипникових рознесених пар 5 і 6 з одного і з другого боку корпусу 7 в подовжніх виступах обмеження 3 і 4 нижнього профілю 2. В результаті шестерні 11 і 12, знаходячись в зубчатому зачепленні з двома зубчатими поверхнями 13 нижнього профілю 2 і зубчатими поверхнями 14 верхнього профілю 1, реалізують максимальне переміщення верхнього профілю 1 як в одному, так і в іншому напрямі. А підшипники подовжнього переміщення 17 і 18, розташовані на двох подовжніх виступах 15 і 16, виконують функцію зниження навантаження на шестерні 11 і 12. При цьому нижній профіль 2 (Фіг.2) розташований на верхній підставі 19 пристроїв розвороту 20 висувної частини корпусу 21, функціонально пов'язаний з лінійним приводом 23 операційного стола, на яких закріплений інструментальний стіл 24 з можливістю переміщення уздовж операційного стола і з можливістю вертикального підйому спільно. Використання запропонованого технічного рішення дозволяє розширити функціональні можливості пристрою подовжнього переміщення багатофункціонального діагностикохірургічного операційного стола з можливістю інформаційно-комп'ютерного управління ним багатофункціонального діагностико-хірургічного операційного стола для виконання додаткової процедури діагностики. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для зворотно-поступального подовжнього переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління ним, що включає вертикальний корпус стола з пристроєм зміни висоти, позиційно розташованим в його підставі, на верхній частині якого розташований операційний стіл, який відрізняється тим, що операційний стіл виконаний з верхнього профілю і нижнього профілю, у якому в підставі виконано два подовжні виступи обмеження і між ними розташовані дві підшипникові рознесені пари, сполучені з нижньою частиною корпусу приводу переміщення, в середній частині якого закріплений сам привід і функціональною зубчатою передачею пов'язаний з шестірнею, що має можливість фіксації і яка розташована на загальній осі двох рознесених додаткових шестерень, які функціональним зубчатим зв'язком сполучені з лінійними зубчатими поверхнями нижнього профілю і верхнього профілю, в якому з нижній частині виконано два подовжні виступи, на яких з певним кроком закріплені підшипники подовжнього переміщення. 2 UA 68663 U 3 UA 68663 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
