Вила для вивантаження силосу й сінажу

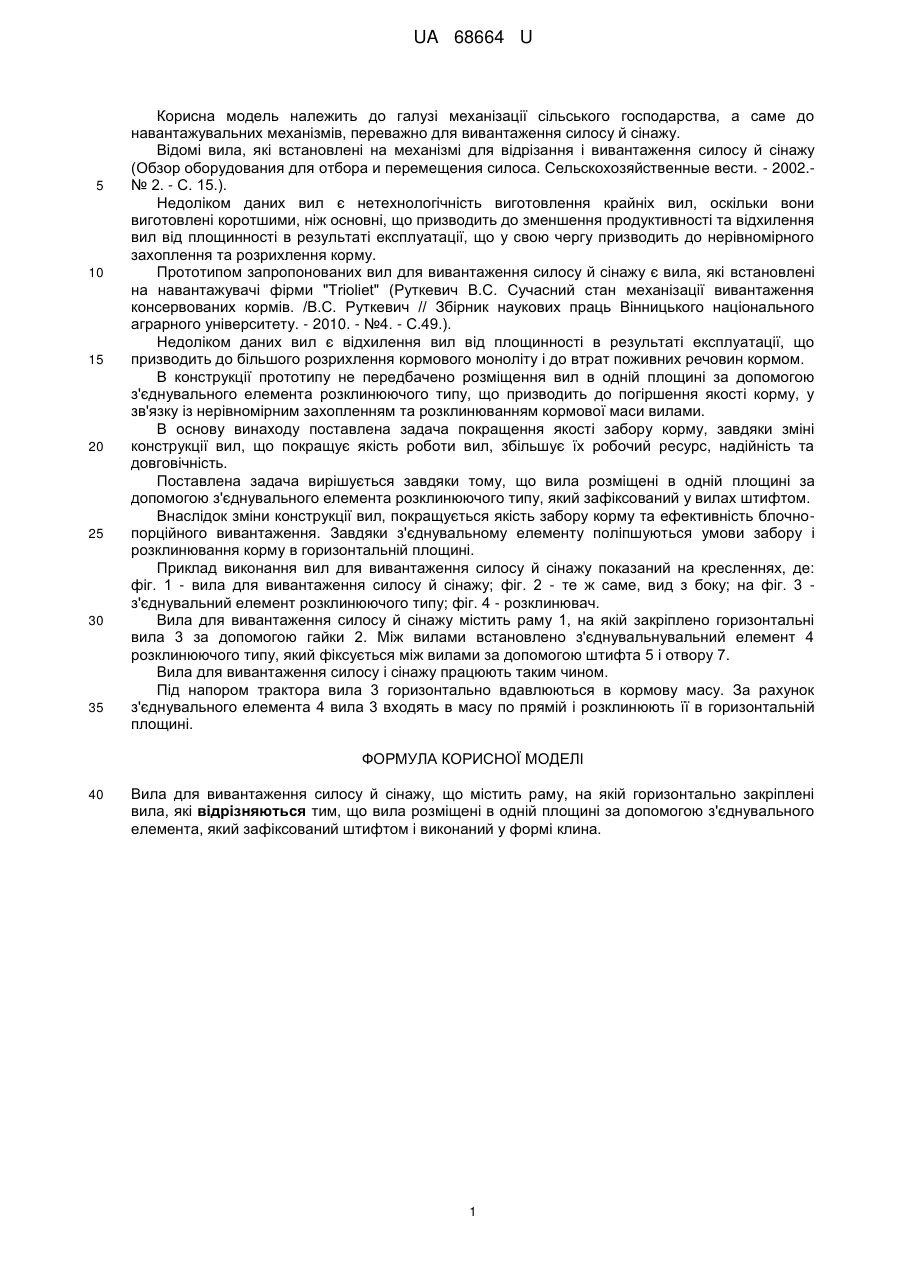

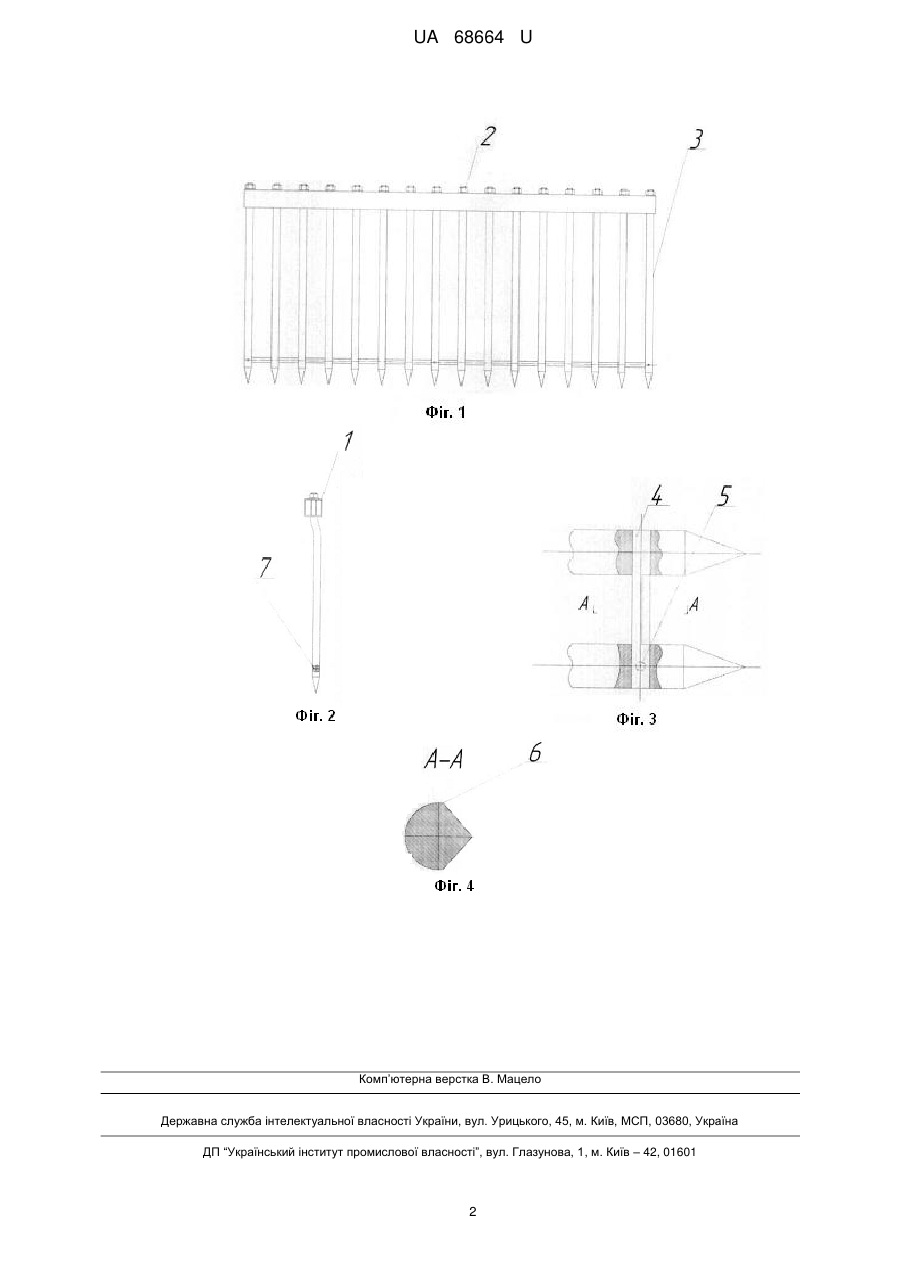

Реферат: Вила для вивантаження силосу й сінажу містять раму, на якій горизонтально закріплені вила. Вила розміщені в одній площині за допомогою з'єднувального елемента, який зафіксований штифтом і виконаний у формі клина. UA 68664 U (54) ВИЛА ДЛЯ ВИВАНТАЖЕННЯ СИЛОСУ Й СІНАЖУ UA 68664 U UA 68664 U 5 10 15 20 25 30 35 Корисна модель належить до галузі механізації сільського господарства, а саме до навантажувальних механізмів, переважно для вивантаження силосу й сінажу. Відомі вила, які встановлені на механізмі для відрізання і вивантаження силосу й сінажу (Обзор оборудования для отбора и перемещения силоса. Сельскохозяйственные вести. - 2002.№ 2. - С. 15.). Недоліком даних вил є нетехнологічність виготовлення крайніх вил, оскільки вони виготовлені коротшими, ніж основні, що призводить до зменшення продуктивності та відхилення вил від площинності в результаті експлуатації, що у свою чергу призводить до нерівномірного захоплення та розрихлення корму. Прототипом запропонованих вил для вивантаження силосу й сінажу є вила, які встановлені на навантажувачі фірми "Trioliet" (Руткевич B.C. Сучасний стан механізації вивантаження консервованих кормів. /B.C. Руткевич // Збірник наукових праць Вінницького національного аграрного університету. - 2010. - №4. - С.49.). Недоліком даних вил є відхилення вил від площинності в результаті експлуатації, що призводить до більшого розрихлення кормового моноліту і до втрат поживних речовин кормом. В конструкції прототипу не передбачено розміщення вил в одній площині за допомогою з'єднувального елемента розклинюючого типу, що призводить до погіршення якості корму, у зв'язку із нерівномірним захопленням та розклинюванням кормової маси вилами. В основу винаходу поставлена задача покращення якості забору корму, завдяки зміні конструкції вил, що покращує якість роботи вил, збільшує їх робочий ресурс, надійність та довговічність. Поставлена задача вирішується завдяки тому, що вила розміщені в одній площині за допомогою з'єднувального елемента розклинюючого типу, який зафіксований у вилах штифтом. Внаслідок зміни конструкції вил, покращується якість забору корму та ефективність блочнопорційного вивантаження. Завдяки з'єднувальному елементу поліпшуються умови забору і розклинювання корму в горизонтальній площині. Приклад виконання вил для вивантаження силосу й сінажу показаний на кресленнях, де: фіг. 1 - вила для вивантаження силосу й сінажу; фіг. 2 - те ж саме, вид з боку; на фіг. 3 з'єднувальний елемент розклинюючого типу; фіг. 4 - розклинювач. Вила для вивантаження силосу й сінажу містить раму 1, на якій закріплено горизонтальні вила 3 за допомогою гайки 2. Між вилами встановлено з'єднувальнувальний елемент 4 розклинюючого типу, який фіксується між вилами за допомогою штифта 5 і отвору 7. Вила для вивантаження силосу і сінажу працюють таким чином. Під напором трактора вила 3 горизонтально вдавлюються в кормову масу. За рахунок з'єднувального елемента 4 вила 3 входять в масу по прямій і розклинюють її в горизонтальній площині. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вила для вивантаження силосу й сінажу, що містить раму, на якій горизонтально закріплені вила, які відрізняються тим, що вила розміщені в одній площині за допомогою з'єднувального елемента, який зафіксований штифтом і виконаний у формі клина. 1 UA 68664 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
