Заслінка

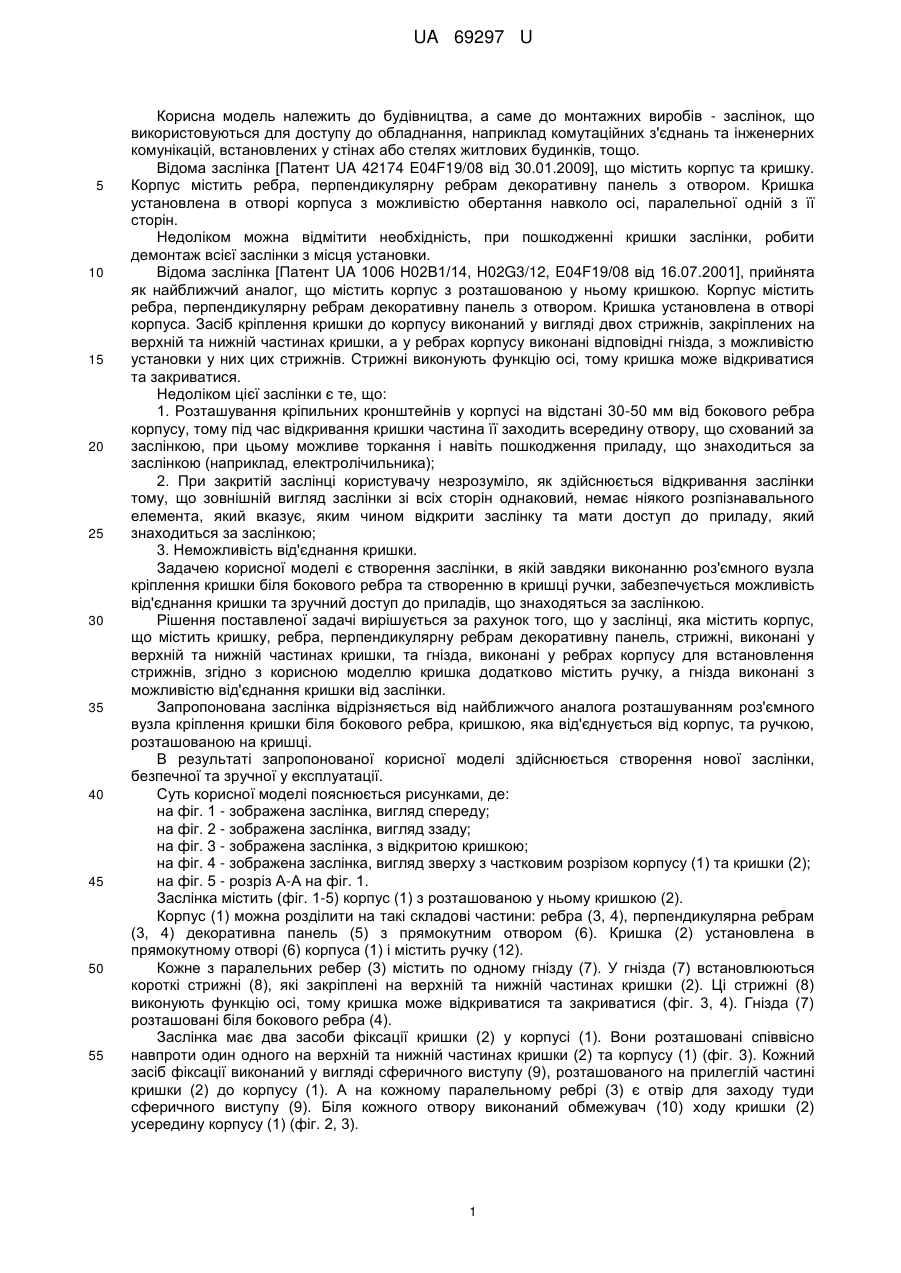

Реферат: UA 69297 U UA 69297 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, а саме до монтажних виробів - заслінок, що використовуються для доступу до обладнання, наприклад комутаційних з'єднань та інженерних комунікацій, встановлених у стінах або стелях житлових будинків, тощо. Відома заслінка [Патент UA 42174 E04F19/08 від 30.01.2009], що містить корпус та кришку. Корпус містить ребра, перпендикулярну ребрам декоративну панель з отвором. Кришка установлена в отворі корпуса з можливістю обертання навколо осі, паралельної одній з її сторін. Недоліком можна відмітити необхідність, при пошкодженні кришки заслінки, робити демонтаж всієї заслінки з місця установки. Відома заслінка [Патент UA 1006 Н02В1/14, H02G3/12, E04F19/08 від 16.07.2001], прийнята як найближчий аналог, що містить корпус з розташованою у ньому кришкою. Корпус містить ребра, перпендикулярну ребрам декоративну панель з отвором. Кришка установлена в отворі корпуса. Засіб кріплення кришки до корпусу виконаний у вигляді двох стрижнів, закріплених на верхній та нижній частинах кришки, а у ребрах корпусу виконані відповідні гнізда, з можливістю установки у них цих стрижнів. Стрижні виконують функцію осі, тому кришка може відкриватися та закриватися. Недоліком цієї заслінки є те, що: 1. Розташування кріпильних кронштейнів у корпусі на відстані 30-50 мм від бокового ребра корпусу, тому під час відкривання кришки частина її заходить всередину отвору, що схований за заслінкою, при цьому можливе торкання і навіть пошкодження приладу, що знаходиться за заслінкою (наприклад, електролічильника); 2. При закритій заслінці користувачу незрозуміло, як здійснюється відкривання заслінки тому, що зовнішній вигляд заслінки зі всіх сторін однаковий, немає ніякого розпізнавального елемента, який вказує, яким чином відкрити заслінку та мати доступ до приладу, який знаходиться за заслінкою; 3. Неможливість від'єднання кришки. Задачею корисної моделі є створення заслінки, в якій завдяки виконанню роз'ємного вузла кріплення кришки біля бокового ребра та створенню в кришці ручки, забезпечується можливість від'єднання кришки та зручний доступ до приладів, що знаходяться за заслінкою. Рішення поставленої задачі вирішується за рахунок того, що у заслінці, яка містить корпус, що містить кришку, ребра, перпендикулярну ребрам декоративну панель, стрижні, виконані у верхній та нижній частинах кришки, та гнізда, виконані у ребрах корпусу для встановлення стрижнів, згідно з корисною моделлю кришка додатково містить ручку, а гнізда виконані з можливістю від'єднання кришки від заслінки. Запропонована заслінка відрізняється від найближчого аналога розташуванням роз'ємного вузла кріплення кришки біля бокового ребра, кришкою, яка від'єднується від корпус, та ручкою, розташованою на кришці. В результаті запропонованої корисної моделі здійснюється створення нової заслінки, безпечної та зручної у експлуатації. Суть корисної моделі пояснюється рисунками, де: на фіг. 1 - зображена заслінка, вигляд спереду; на фіг. 2 - зображена заслінка, вигляд ззаду; на фіг. 3 - зображена заслінка, з відкритою кришкою; на фіг. 4 - зображена заслінка, вигляд зверху з частковим розрізом корпусу (1) та кришки (2); на фіг. 5 - розріз А-А на фіг. 1. Заслінка містить (фіг. 1-5) корпус (1) з розташованою у ньому кришкою (2). Корпус (1) можна розділити на такі складові частини: ребра (3, 4), перпендикулярна ребрам (3, 4) декоративна панель (5) з прямокутним отвором (6). Кришка (2) установлена в прямокутному отворі (6) корпуса (1) і містить ручку (12). Кожне з паралельних ребер (3) містить по одному гнізду (7). У гнізда (7) встановлюються короткі стрижні (8), які закріплені на верхній та нижній частинах кришки (2). Ці стрижні (8) виконують функцію осі, тому кришка може відкриватися та закриватися (фіг. 3, 4). Гнізда (7) розташовані біля бокового ребра (4). Заслінка має два засоби фіксації кришки (2) у корпусі (1). Вони розташовані співвісно навпроти один одного на верхній та нижній частинах кришки (2) та корпусу (1) (фіг. 3). Кожний засіб фіксації виконаний у вигляді сферичного виступу (9), розташованого на прилеглій частині кришки (2) до корпусу (1). А на кожному паралельному ребрі (3) є отвір для заходу туди сферичного виступу (9). Біля кожного отвору виконаний обмежувач (10) ходу кришки (2) усередину корпусу (1) (фіг. 2, 3). 1 UA 69297 U 5 10 15 20 Кожне з ребер (3, 4) містить отвори (11) для надійного кріплення заслінки у стінову панель чи отвір, при цьому ребра (3, 4) замуровують штукатурним розчином або закріплюють їх за допомогою додаткових елементів. Заслінка працює таким чином. Установлюють заслінку у стінову панель чи отвір, де розташована комутаційна апаратура. Для відкривання кришки (2) з метою доступу до комутаційної апаратури тягнуть за ручку (12) кришки (2) від заслінки (у напрямку стрілки С див. фіг. 4). Під дією цього зусилля кришка (2) вивільнюється від фіксації та обертається відносно корпусу (1) на стрижнях (8) та таким чином відкривається. Для закриття кришки (2) з метою запобігання доступу усередину корпусу (1) докладають невелике зусилля до кришки (2) (у напрямку стрілки В див. фіг. 4). Під дією цього зусилля кришка (2) обертається на стрижнях (8) у зворотному напрямку та таким чином закривається. При повному заходженні кришки (2) у корпус (1) сферичні виступи (9) заходять у відповідні отвори у ребрах (3) та таким чином фіксують кришку (2) у закритому стані. Для обмеження ходу кришки (2) усередину корпуса (1) біля кожного отвору на ребрі (3), у який заходить виступ (9), є обмежувач (10). Для від'єднання кришки (2) від корпусу (1) достатньо натиснути на кришку (2) з протилежної сторони знаходження ручки (12) усередину стінного отвору з прикладанням невеликих зусиль, достатніх для виходу стрижнів (8) із гнізд (7), які виконані з натягом для входу і виходу стрижнів (8); при цьому не ушкоджуються ні кришка, ні прилади, що знаходяться за заслінкою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Заслінка, яка містить корпус (1), що містить кришку (2), ребра (3, 4), перпендикулярну ребрам (3, 4) декоративну панель (5), стрижні (8), виконані у верхній та нижній частинах кришки (2), та гнізда (7), виконані у ребрах (3) корпусу (1) для встановлення стрижнів (8), яка відрізняється тим, що кришка (2) додатково містить ручку (12), а гнізда (7) виконані з можливістю від'єднання кришки (2) від заслінки. 2 UA 69297 U 3 UA 69297 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
