Анкер

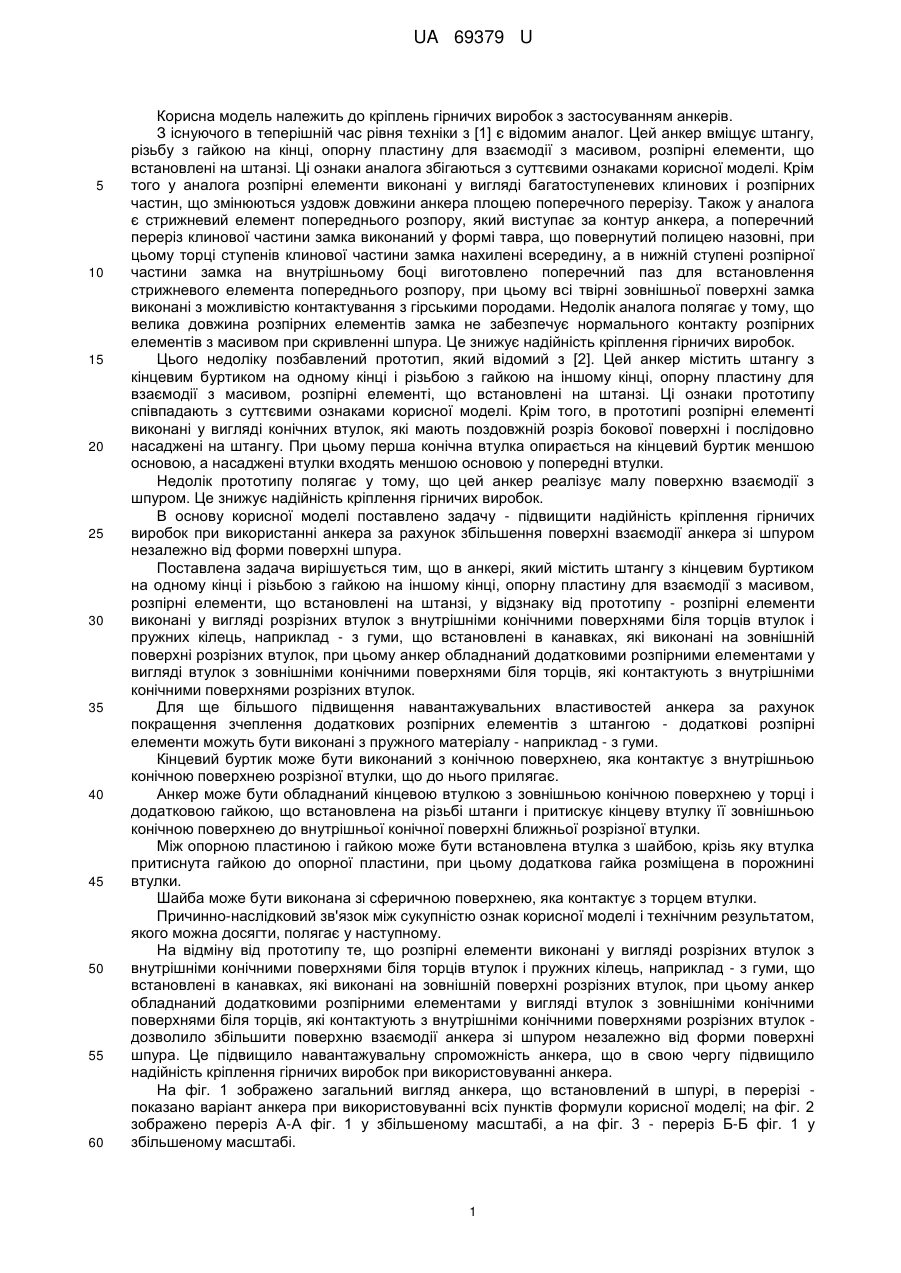

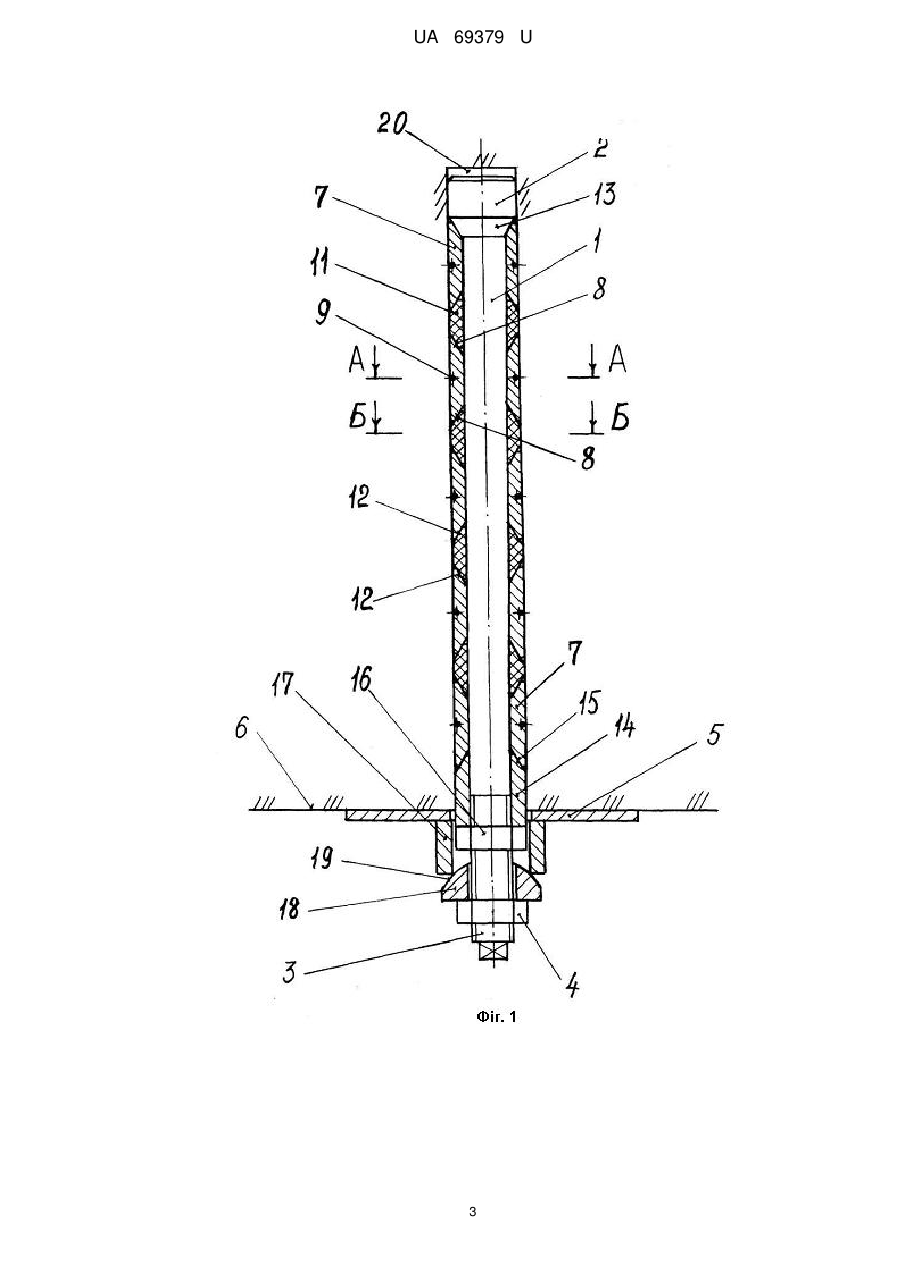

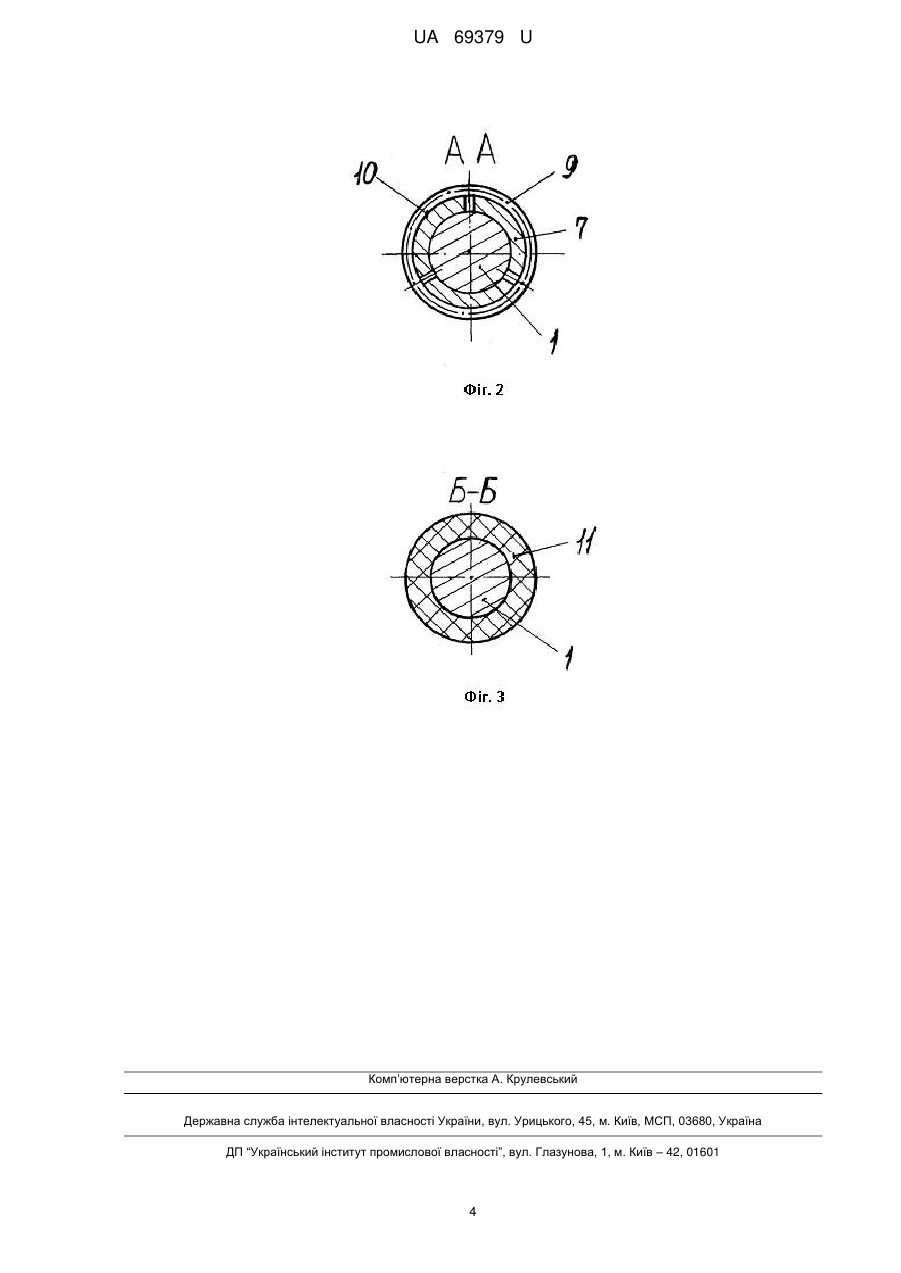

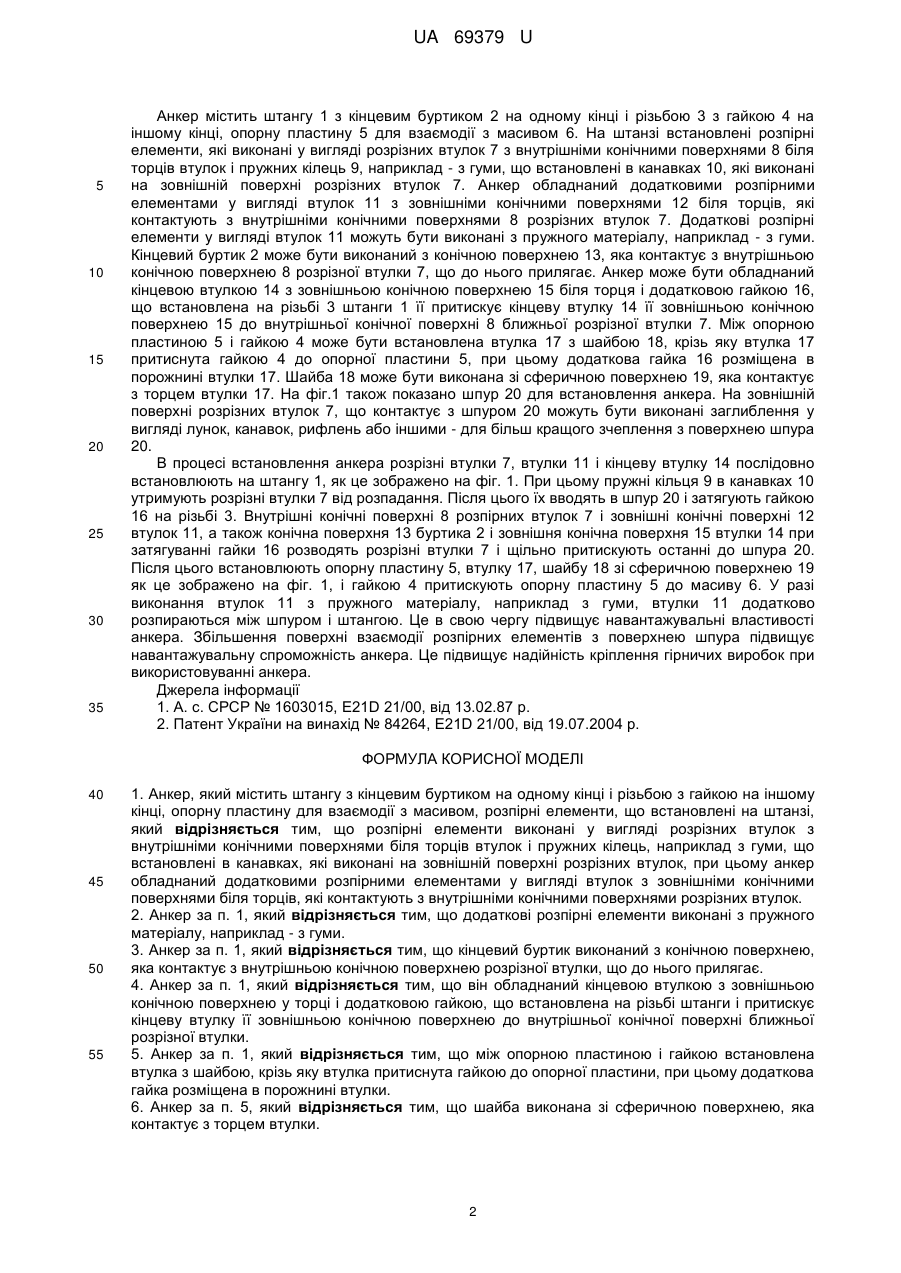

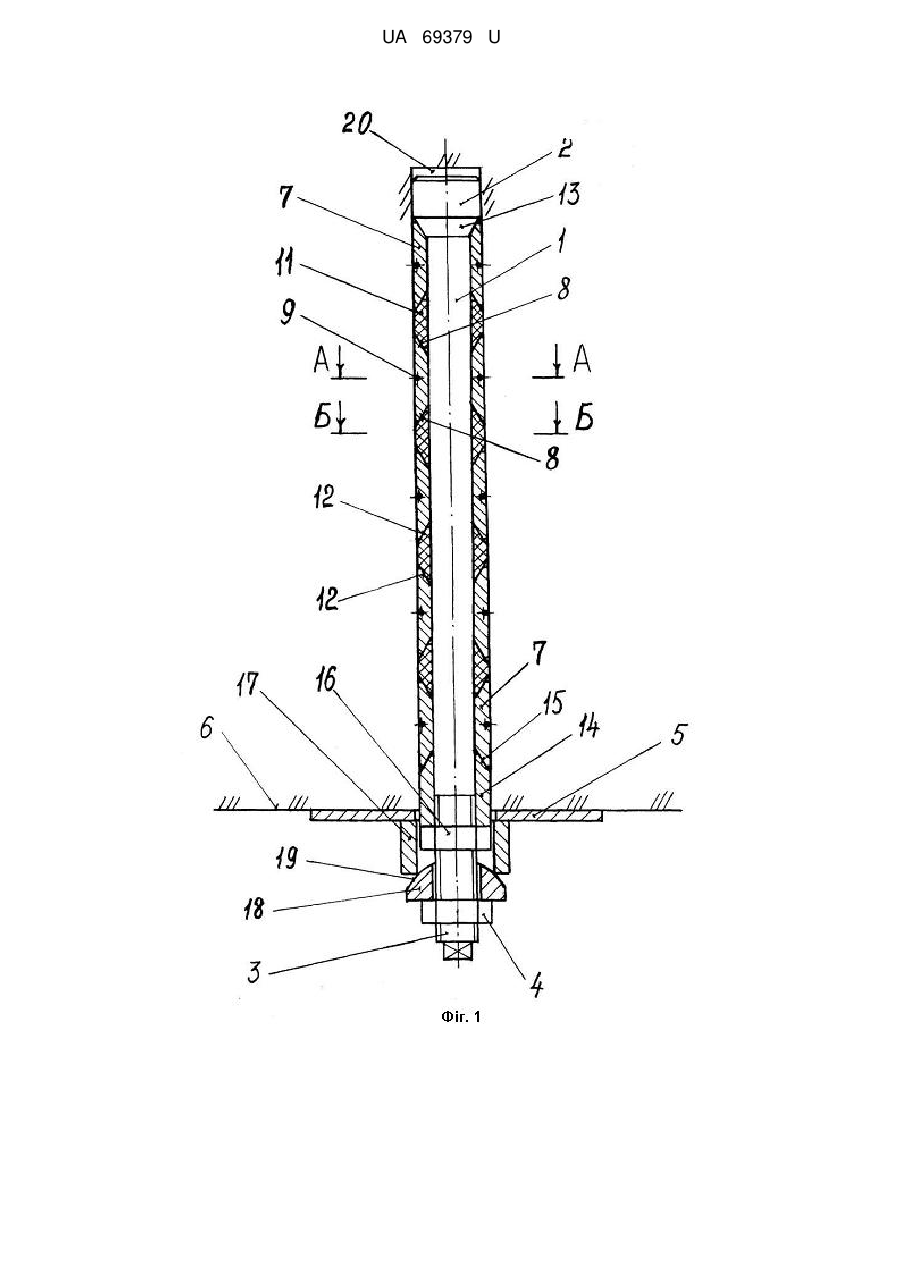

Реферат: UA 69379 U UA 69379 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. З існуючого в теперішній час рівня техніки з [1] є відомим аналог. Цей анкер вміщує штангу, різьбу з гайкою на кінці, опорну пластину для взаємодії з масивом, розпірні елементи, що встановлені на штанзі. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того у аналога розпірні елементи виконані у вигляді багатоступеневих клинових і розпірних частин, що змінюються уздовж довжини анкера площею поперечного перерізу. Також у аналога є стрижневий елемент попереднього розпору, який виступає за контур анкера, а поперечний переріз клинової частини замка виконаний у формі тавра, що повернутий полицею назовні, при цьому торці ступенів клинової частини замка нахилені всередину, а в нижній ступені розпірної частини замка на внутрішньому боці виготовлено поперечний паз для встановлення стрижневого елемента попереднього розпору, при цьому всі твірні зовнішньої поверхні замка виконані з можливістю контактування з гірськими породами. Недолік аналога полягає у тому, що велика довжина розпірних елементів замка не забезпечує нормального контакту розпірних елементів з масивом при скривленні шпура. Це знижує надійність кріплення гірничих виробок. Цього недоліку позбавлений прототип, який відомий з [2]. Цей анкер містить штангу з кінцевим буртиком на одному кінці і різьбою з гайкою на іншому кінці, опорну пластину для взаємодії з масивом, розпірні елементі, що встановлені на штанзі. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі розпірні елементі виконані у вигляді конічних втулок, які мають поздовжній розріз бокової поверхні і послідовно насаджені на штангу. При цьому перша конічна втулка опирається на кінцевий буртик меншою основою, а насаджені втулки входять меншою основою у попередні втулки. Недолік прототипу полягає у тому, що цей анкер реалізує малу поверхню взаємодії з шпуром. Це знижує надійність кріплення гірничих виробок. В основу корисної моделі поставлено задачу - підвищити надійність кріплення гірничих виробок при використанні анкера за рахунок збільшення поверхні взаємодії анкера зі шпуром незалежно від форми поверхні шпура. Поставлена задача вирішується тим, що в анкері, який містить штангу з кінцевим буртиком на одному кінці і різьбою з гайкою на іншому кінці, опорну пластину для взаємодії з масивом, розпірні елементи, що встановлені на штанзі, у відзнаку від прототипу - розпірні елементи виконані у вигляді розрізних втулок з внутрішніми конічними поверхнями біля торців втулок і пружних кілець, наприклад - з гуми, що встановлені в канавках, які виконані на зовнішній поверхні розрізних втулок, при цьому анкер обладнаний додатковими розпірними елементами у вигляді втулок з зовнішніми конічними поверхнями біля торців, які контактують з внутрішніми конічними поверхнями розрізних втулок. Для ще більшого підвищення навантажувальних властивостей анкера за рахунок покращення зчеплення додаткових розпірних елементів з штангою - додаткові розпірні елементи можуть бути виконані з пружного матеріалу - наприклад - з гуми. Кінцевий буртик може бути виконаний з конічною поверхнею, яка контактує з внутрішньою конічною поверхнею розрізної втулки, що до нього прилягає. Анкер може бути обладнаний кінцевою втулкою з зовнішньою конічною поверхнею у торці і додатковою гайкою, що встановлена на різьбі штанги і притискує кінцеву втулку її зовнішньою конічною поверхнею до внутрішньої конічної поверхні ближньої розрізної втулки. Між опорною пластиною і гайкою може бути встановлена втулка з шайбою, крізь яку втулка притиснута гайкою до опорної пластини, при цьому додаткова гайка розміщена в порожнині втулки. Шайба може бути виконана зі сферичною поверхнею, яка контактує з торцем втулки. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. На відміну від прототипу те, що розпірні елементи виконані у вигляді розрізних втулок з внутрішніми конічними поверхнями біля торців втулок і пружних кілець, наприклад - з гуми, що встановлені в канавках, які виконані на зовнішній поверхні розрізних втулок, при цьому анкер обладнаний додатковими розпірними елементами у вигляді втулок з зовнішніми конічними поверхнями біля торців, які контактують з внутрішніми конічними поверхнями розрізних втулок дозволило збільшити поверхню взаємодії анкера зі шпуром незалежно від форми поверхні шпура. Це підвищило навантажувальну спроможність анкера, що в свою чергу підвищило надійність кріплення гірничих виробок при використовуванні анкера. На фіг. 1 зображено загальний вигляд анкера, що встановлений в шпурі, в перерізі показано варіант анкера при використовуванні всіх пунктів формули корисної моделі; на фіг. 2 зображено переріз А-А фіг. 1 у збільшеному масштабі, а на фіг. 3 - переріз Б-Б фіг. 1 у збільшеному масштабі. 1 UA 69379 U 5 10 15 20 25 30 35 Анкер містить штангу 1 з кінцевим буртиком 2 на одному кінці і різьбою 3 з гайкою 4 на іншому кінці, опорну пластину 5 для взаємодії з масивом 6. На штанзі встановлені розпірні елементи, які виконані у вигляді розрізних втулок 7 з внутрішніми конічними поверхнями 8 біля торців втулок і пружних кілець 9, наприклад - з гуми, що встановлені в канавках 10, які виконані на зовнішній поверхні розрізних втулок 7. Анкер обладнаний додатковими розпірними елементами у вигляді втулок 11 з зовнішніми конічними поверхнями 12 біля торців, які контактують з внутрішніми конічними поверхнями 8 розрізних втулок 7. Додаткові розпірні елементи у вигляді втулок 11 можуть бути виконані з пружного матеріалу, наприклад - з гуми. Кінцевий буртик 2 може бути виконаний з конічною поверхнею 13, яка контактує з внутрішньою конічною поверхнею 8 розрізної втулки 7, що до нього прилягає. Анкер може бути обладнаний кінцевою втулкою 14 з зовнішньою конічною поверхнею 15 біля торця і додатковою гайкою 16, що встановлена на різьбі 3 штанги 1 її притискує кінцеву втулку 14 її зовнішньою конічною поверхнею 15 до внутрішньої конічної поверхні 8 ближньої розрізної втулки 7. Між опорною пластиною 5 і гайкою 4 може бути встановлена втулка 17 з шайбою 18, крізь яку втулка 17 притиснута гайкою 4 до опорної пластини 5, при цьому додаткова гайка 16 розміщена в порожнині втулки 17. Шайба 18 може бути виконана зі сферичною поверхнею 19, яка контактує з торцем втулки 17. На фіг.1 також показано шпур 20 для встановлення анкера. На зовнішній поверхні розрізних втулок 7, що контактує з шпуром 20 можуть бути виконані заглиблення у вигляді лунок, канавок, рифлень або іншими - для більш кращого зчеплення з поверхнею шпура 20. В процесі встановлення анкера розрізні втулки 7, втулки 11 і кінцеву втулку 14 послідовно встановлюють на штангу 1, як це зображено на фіг. 1. При цьому пружні кільця 9 в канавках 10 утримують розрізні втулки 7 від розпадання. Після цього їх вводять в шпур 20 і затягують гайкою 16 на різьбі 3. Внутрішні конічні поверхні 8 розпірних втулок 7 і зовнішні конічні поверхні 12 втулок 11, а також конічна поверхня 13 буртика 2 і зовнішня конічна поверхня 15 втулки 14 при затягуванні гайки 16 розводять розрізні втулки 7 і щільно притискують останні до шпура 20. Після цього встановлюють опорну пластину 5, втулку 17, шайбу 18 зі сферичною поверхнею 19 як це зображено на фіг. 1, і гайкою 4 притискують опорну пластину 5 до масиву 6. У разі виконання втулок 11 з пружного матеріалу, наприклад з гуми, втулки 11 додатково розпираються між шпуром і штангою. Це в свою чергу підвищує навантажувальні властивості анкера. Збільшення поверхні взаємодії розпірних елементів з поверхнею шпура підвищує навантажувальну спроможність анкера. Це підвищує надійність кріплення гірничих виробок при використовуванні анкера. Джерела інформації 1. А. с. СРСР № 1603015, Е21D 21/00, від 13.02.87 р. 2. Патент України на винахід № 84264, Е21D 21/00, від 19.07.2004 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Анкер, який містить штангу з кінцевим буртиком на одному кінці і різьбою з гайкою на іншому кінці, опорну пластину для взаємодії з масивом, розпірні елементи, що встановлені на штанзі, який відрізняється тим, що розпірні елементи виконані у вигляді розрізних втулок з внутрішніми конічними поверхнями біля торців втулок і пружних кілець, наприклад з гуми, що встановлені в канавках, які виконані на зовнішній поверхні розрізних втулок, при цьому анкер обладнаний додатковими розпірними елементами у вигляді втулок з зовнішніми конічними поверхнями біля торців, які контактують з внутрішніми конічними поверхнями розрізних втулок. 2. Анкер за п. 1, який відрізняється тим, що додаткові розпірні елементи виконані з пружного матеріалу, наприклад - з гуми. 3. Анкер за п. 1, який відрізняється тим, що кінцевий буртик виконаний з конічною поверхнею, яка контактує з внутрішньою конічною поверхнею розрізної втулки, що до нього прилягає. 4. Анкер за п. 1, який відрізняється тим, що він обладнаний кінцевою втулкою з зовнішньою конічною поверхнею у торці і додатковою гайкою, що встановлена на різьбі штанги і притискує кінцеву втулку її зовнішньою конічною поверхнею до внутрішньої конічної поверхні ближньої розрізної втулки. 5. Анкер за п. 1, який відрізняється тим, що між опорною пластиною і гайкою встановлена втулка з шайбою, крізь яку втулка притиснута гайкою до опорної пластини, при цьому додаткова гайка розміщена в порожнині втулки. 6. Анкер за п. 5, який відрізняється тим, що шайба виконана зі сферичною поверхнею, яка контактує з торцем втулки. 2 UA 69379 U 3 UA 69379 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
