Пристрій для опромінення крові

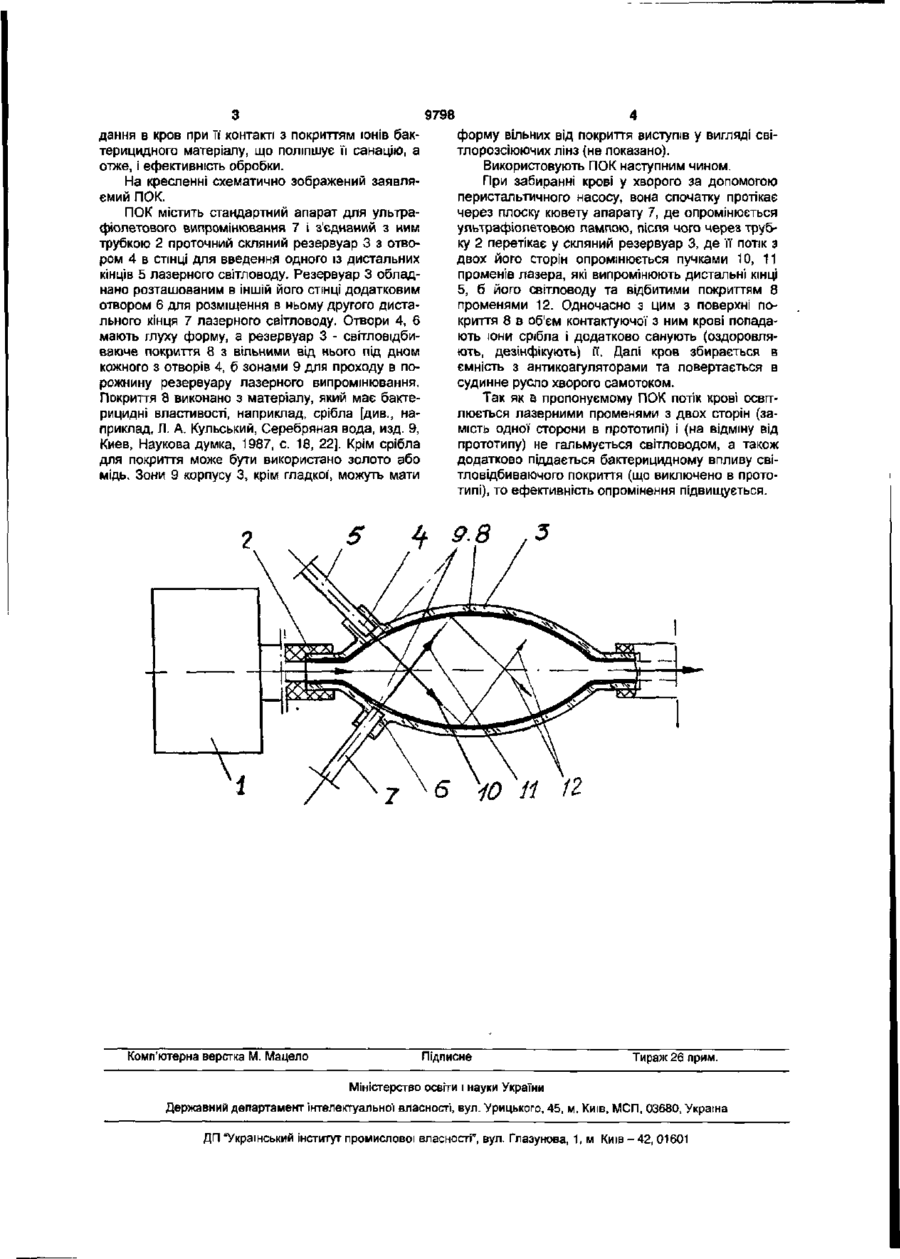

Пристрій для опромінення крові, що містить апарат для ультрафіолетового опромінення і з'єднаний з ним трубкою резервуар з світловідбиваючим покриттям і отвором в стінці для введення лазерного світло воду, який відрізняється тим, що резервуар має виконаний в його іншій стінці додатковий отвір, причому отвори обох стінок мають глуху форму, а світло відбиваюче покриття розміщено на внутрішній поверхні резервуара і виконано з бактерицидного матеріалу. Корисна модель відноситься до медицини і може бути використана при створенні обладнання для світлової обробки крові та проведення гемотерапії. Відомий пристрій для опромінення (обробки) крові (ПОК), виконаний у вигляді медичного шприца з пустотілим поршнем, в порожнині якого розташовано джерело ультрафіолетового випромінювання [див., наприклад: 1) А. с. СССР № 1219098, A61N5/06, 1986; 2) Апаратура для УФ облучения крови /Попов Ю. В., Лазарев Д. Н. - Ленинград, 1986]. Недолік цього ПОК полягає в пониженій ефективності опромінення, оскільки воно здійснюється променями, які мають одну довжину хвиль та некогерентну структуру. Вказаний недолік частково усунений в прийнятому нами за прототип ПОК, який містить апарат для ультрафіолетового опромінення крові [2, с, 1118] і з'єднаний з ним трубкою скляний проточний резервуар з свггловідбиваючим покриттям і отвором в стінці для введення світловоду з лазерним випромінюванням [див., наприклад, патент України № 62358, А61М1/02, 2003]. Недолік відомого ПОК полягає також в низькій ефективності обробки, оскільки потік крові прямим лазерним випромінюванням опромінюється тільки з однієї його сторони, що знижує рівномірність опромінення, та гальмується контактуючим з ним світловодом, а світловідбиваюче покриття не має бактерицидних властивостей. В основу корисної моделі поставлена задача вдосконалення ПОК, в якому шляхом збільшення напрямків прямого лазерного опромінювання та форми введення світловоду, а також зміною розташування та властивостей світловідбиваючого покриття, забезпечується підвищення рівномірності опромінення потоку крові лазерним випромінюванням та усувається його гальмування, а також відбувається санація крові покриттям, що підвищує ефективність обробки. Поставлена задача вирішується тим, що в ПОК, який містить апарат для ультрафіолетового опромінення і з'єднаний з ним трубкою скляний резервуар з світловідбиваючим покриттям і отвором в стінці для введення лазерного світловоду, згідно пропонуємого рішення, резервуар має виконаний в його іншій стінці додатковий отвір, отвори обох стінок мають глуху (не наскрізну) форму, а світловідбиваюче покриття розміщено на внутрішній поверхні резервуару і виконано з бактерицидного матеріалу. Обладнання резервуару розташованим в його іншій стінці додатковим отвором забезпечує двохстороннє, замість одностороннього в прототипі, опромінювання кров'яного потоку, що підвищує рівномірність розподілу лазерної енергії по його товщині і приводить до зростання ефективності обробки. Надання отворам глухої форми усуває гальмування світловодом потоку крові, що зменшує рівень коагуляції її складових і цим додатково підвищує ефективність опромінення. Виконання покриття з матеріалу, який має бактерицидні властивості та розташування його на внутрішній поверхні резервуару, забезпечує попа 00 О) 9798 дання в кров при и контакті з покриттям іонів бак* терицидного матеріалу, що поліпшує її санацію, а отже, і ефективність обробки. На кресленні схематично зображений заявляємий ПОК. ПОК містить стандартний апарат для ультрафіолетового випромінювання 7 і з'єднаний з ним трубкою 2 проточний скляний резервуар 3 з отвором 4 в стінці для введення одного із дистальних кінців 5 лазерного світловоду. Резервуар 3 обладнано розташованим в іншій його стінці додатковим отвором 6 для розміщення в ньому другого дистального кінця 7 лазерного світловоду. Отвори 4, 6 мають глуху форму, а резервуар 3 - свґгловідбиваюче покриття 8 з вільними від нього під дном кожного з отворів 4, б зонами 9 для проходу в порожнину резервуару лазерного випромінювання. Покриття 8 виконано з матеріалу, який має бактерицидні властивості, наприклад, срібла [див., наприклад, Л. А. Кульський, Серебряная вода, изд. 9, Киев, Наукова думка, 1987, с 18, 22]. Крім срібла для покриття може бути використано золото або мідь. Зони 9 корпусу 3, крім гладкої, можуть мати форму вільних від покриття виступів у вигляді світлорозсіюючих лінз (не показано). Використовують ПОК наступним чином. При забиранні крові у хворого за допомогою перистальтичного насосу, вона спочатку протікає через плоску кювету апарату 7, де опромінюється ультрафіолетовою лампою, після чого через трубку 2 перетікає у скляний резервуар 3, де її потік з двох його сторін опромінюється пучками 10, 11 променів лазера, які випромінюють дистальні кінці 5, б його світловоду та відбитими покриттям 8 променями 12. Одночасно з цим з поверхні покриття 8 в об'єм контактуючої з ним крові попадають іони срібла І додатково санують (оздоровляють, дезінфікують) її. Далі кров збирається в ємність з анти коагулятора ми та повертається в судинне русло хворого самотоком. Так як в пропонуємому ПОК потік крові освітлюється лазерними променями з двох сторін (замість одної сторони в прототипі) і (на відміну від прототипу) не гальмується світловодом, а також додатково піддається бактерицидному впливу світловідбиваючого покриття (що виключено в прототипі), то ефективність опромінення підвищується. а /2 Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
