Вакуум-фільтр

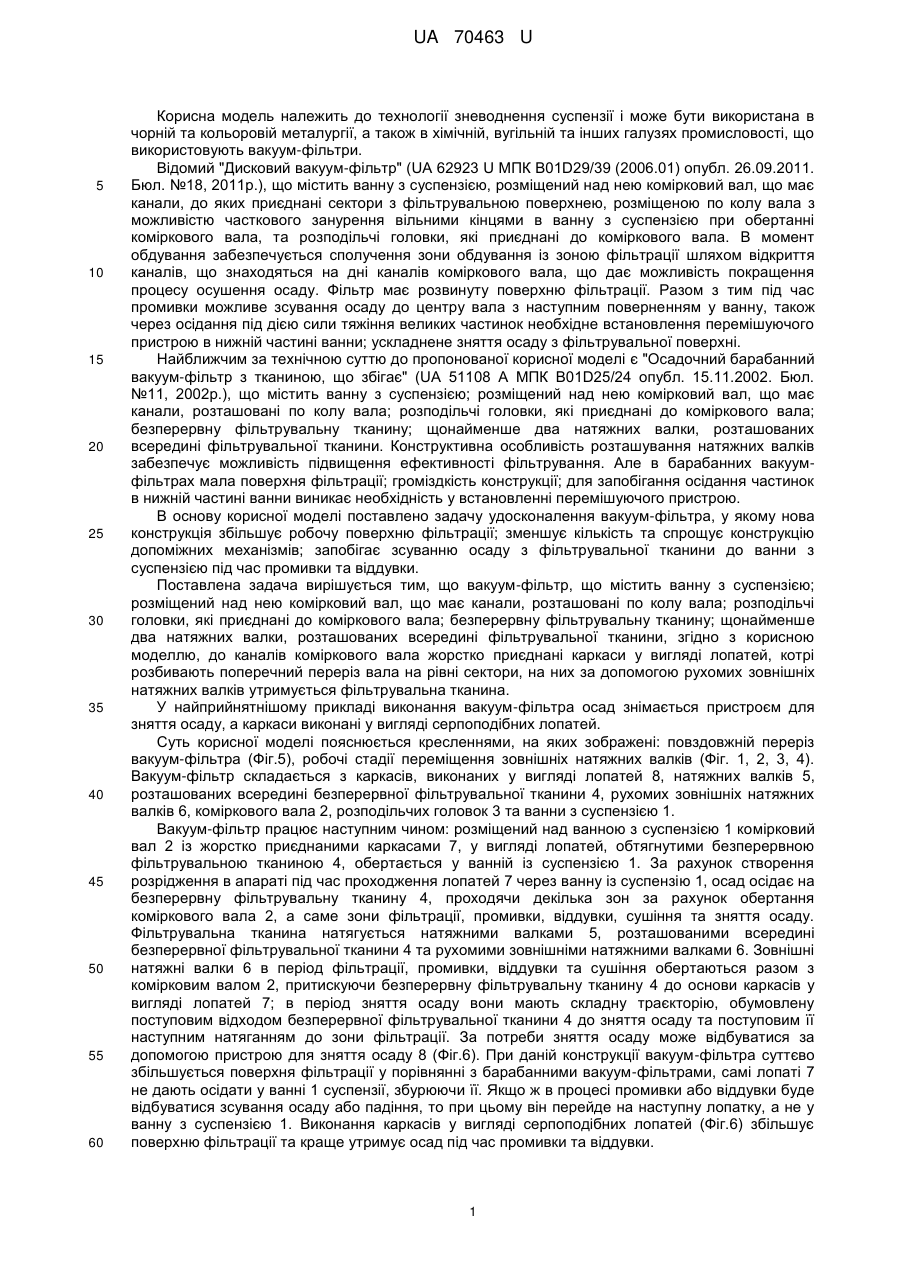

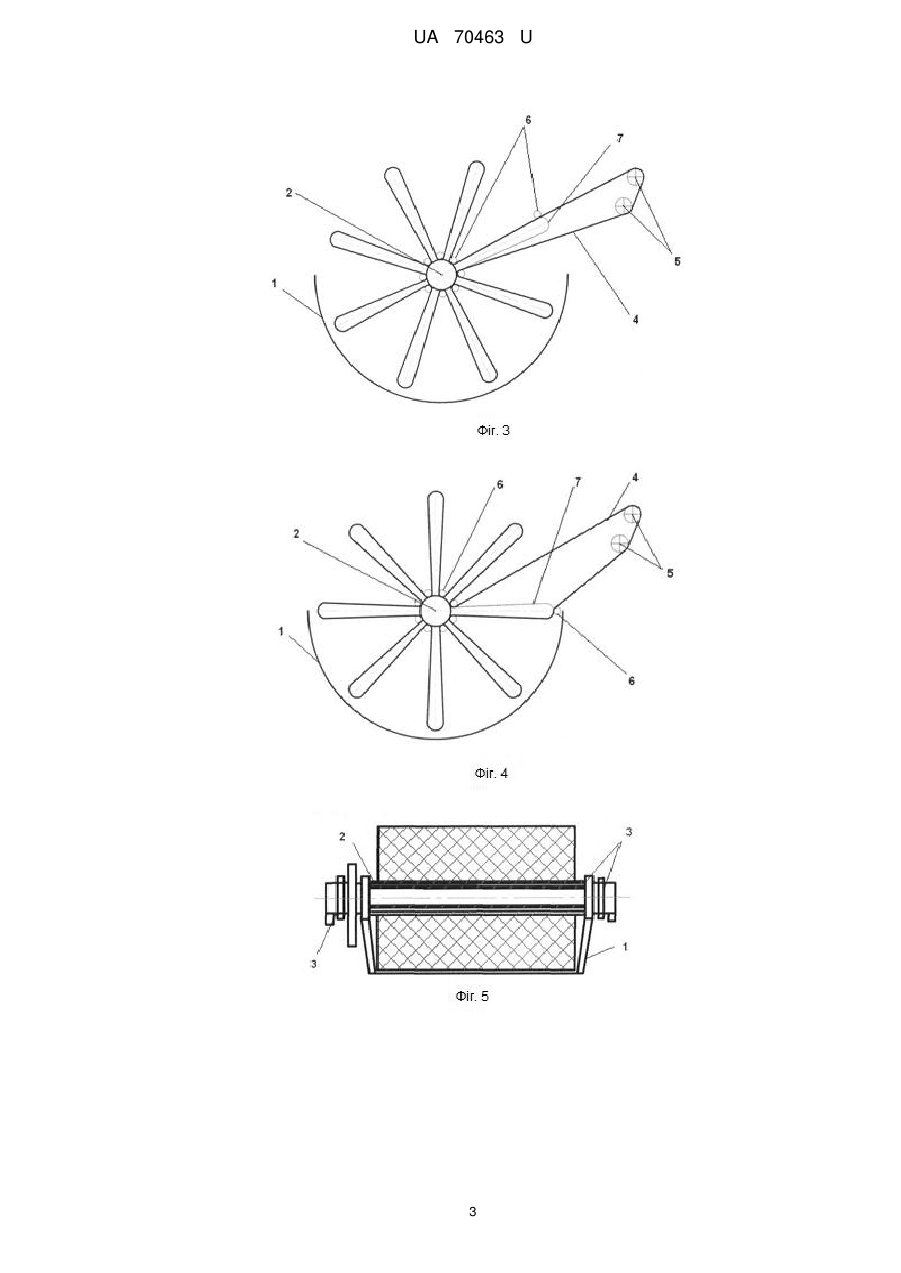

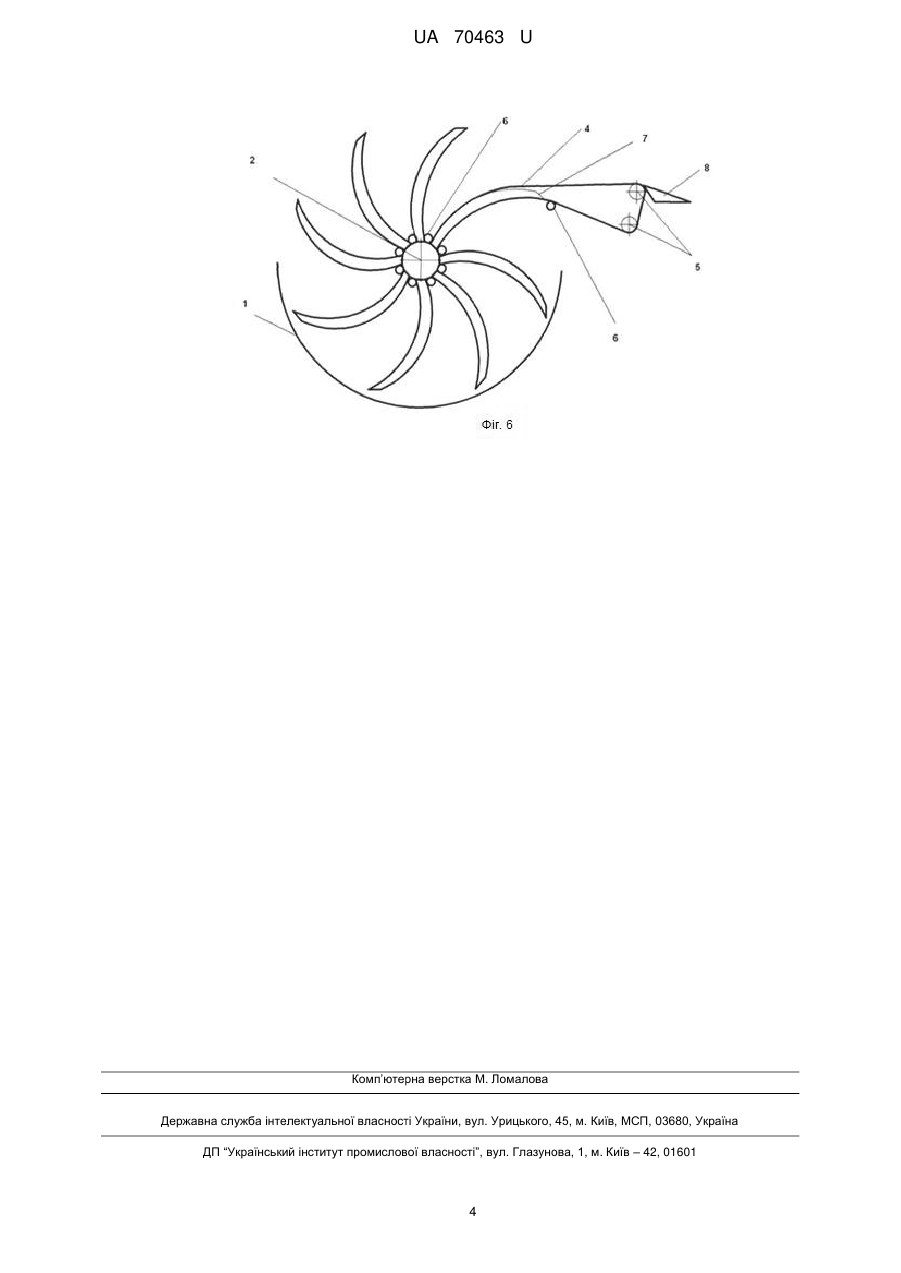

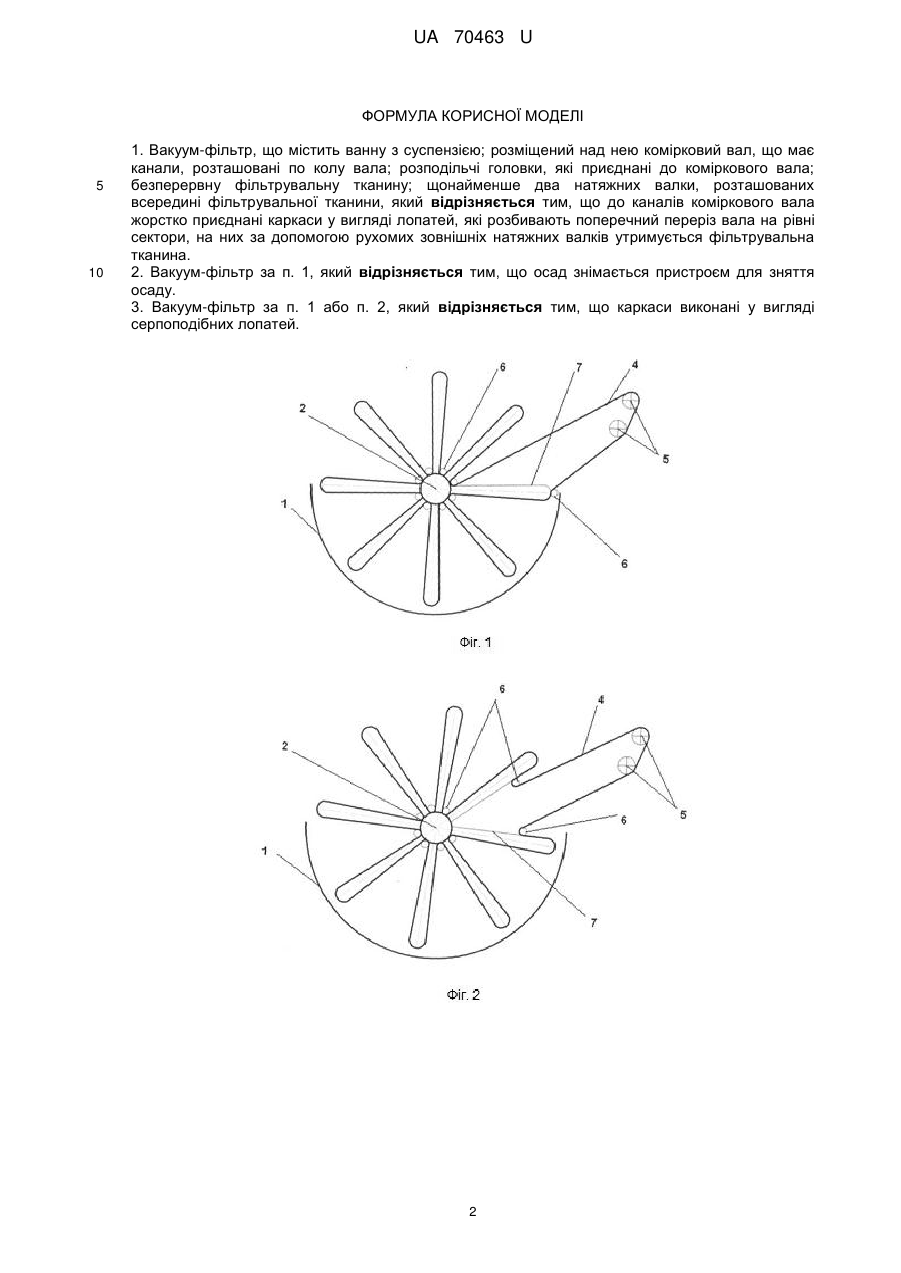

Реферат: Вакуум-фільтр містить ванну з суспензією, комірковий вал, розподільчі головки, безперервну фільтрувальну тканину, щонайменше два натяжних валки. До каналів коміркового вала жорстко приєднані каркаси у вигляді лопатей. UA 70463 U (54) ВАКУУМ-ФІЛЬТР UA 70463 U UA 70463 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології зневоднення суспензії і може бути використана в чорній та кольоровій металургії, а також в хімічній, вугільній та інших галузях промисловості, що використовують вакуум-фільтри. Відомий "Дисковий вакуум-фільтр" (UA 62923 U МПК B01D29/39 (2006.01) опубл. 26.09.2011. Бюл. №18, 2011р.), що містить ванну з суспензією, розміщений над нею комірковий вал, що має канали, до яких приєднані сектори з фільтрувальною поверхнею, розміщеною по колу вала з можливістю часткового занурення вільними кінцями в ванну з суспензією при обертанні коміркового вала, та розподільчі головки, які приєднані до коміркового вала. В момент обдування забезпечується сполучення зони обдування із зоною фільтрації шляхом відкриття каналів, що знаходяться на дні каналів коміркового вала, що дає можливість покращення процесу осушення осаду. Фільтр має розвинуту поверхню фільтрації. Разом з тим під час промивки можливе зсування осаду до центру вала з наступним поверненням у ванну, також через осідання під дією сили тяжіння великих частинок необхідне встановлення перемішуючого пристрою в нижній частині ванни; ускладнене зняття осаду з фільтрувальної поверхні. Найближчим за технічною суттю до пропонованої корисної моделі є "Осадочний барабанний вакуум-фільтр з тканиною, що збігає" (UA 51108 А МПК B01D25/24 опубл. 15.11.2002. Бюл. №11, 2002р.), що містить ванну з суспензією; розміщений над нею комірковий вал, що має канали, розташовані по колу вала; розподільчі головки, які приєднані до коміркового вала; безперервну фільтрувальну тканину; щонайменше два натяжних валки, розташованих всередині фільтрувальної тканини. Конструктивна особливість розташування натяжних валків забезпечує можливість підвищення ефективності фільтрування. Але в барабанних вакуумфільтрах мала поверхня фільтрації; громіздкість конструкції; для запобігання осідання частинок в нижній частині ванни виникає необхідність у встановленні перемішуючого пристрою. В основу корисної моделі поставлено задачу удосконалення вакуум-фільтра, у якому нова конструкція збільшує робочу поверхню фільтрації; зменшує кількість та спрощує конструкцію допоміжних механізмів; запобігає зсуванню осаду з фільтрувальної тканини до ванни з суспензією під час промивки та віддувки. Поставлена задача вирішується тим, що вакуум-фільтр, що містить ванну з суспензією; розміщений над нею комірковий вал, що має канали, розташовані по колу вала; розподільчі головки, які приєднані до коміркового вала; безперервну фільтрувальну тканину; щонайменше два натяжних валки, розташованих всередині фільтрувальної тканини, згідно з корисною моделлю, до каналів коміркового вала жорстко приєднані каркаси у вигляді лопатей, котрі розбивають поперечний переріз вала на рівні сектори, на них за допомогою рухомих зовнішніх натяжних валків утримується фільтрувальна тканина. У найприйнятнішому прикладі виконання вакуум-фільтра осад знімається пристроєм для зняття осаду, а каркаси виконані у вигляді серпоподібних лопатей. Суть корисної моделі пояснюється кресленнями, на яких зображені: повздовжній переріз вакуум-фільтра (Фіг.5), робочі стадії переміщення зовнішніх натяжних валків (Фіг. 1, 2, 3, 4). Вакуум-фільтр складається з каркасів, виконаних у вигляді лопатей 8, натяжних валків 5, розташованих всередині безперервної фільтрувальної тканини 4, рухомих зовнішніх натяжних валків 6, коміркового вала 2, розподільчих головок 3 та ванни з суспензією 1. Вакуум-фільтр працює наступним чином: розміщений над ванною з суспензією 1 комірковий вал 2 із жорстко приєднаними каркасами 7, у вигляді лопатей, обтягнутими безперервною фільтрувальною тканиною 4, обертається у ванній із суспензією 1. За рахунок створення розрідження в апараті під час проходження лопатей 7 через ванну із суспензію 1, осад осідає на безперервну фільтрувальну тканину 4, проходячи декілька зон за рахунок обертання коміркового вала 2, а саме зони фільтрації, промивки, віддувки, сушіння та зняття осаду. Фільтрувальна тканина натягується натяжними валками 5, розташованими всередині безперервної фільтрувальної тканини 4 та рухомими зовнішніми натяжними валками 6. Зовнішні натяжні валки 6 в період фільтрації, промивки, віддувки та сушіння обертаються разом з комірковим валом 2, притискуючи безперервну фільтрувальну тканину 4 до основи каркасів у вигляді лопатей 7; в період зняття осаду вони мають складну траєкторію, обумовлену поступовим відходом безперервної фільтрувальної тканини 4 до зняття осаду та поступовим її наступним натяганням до зони фільтрації. За потреби зняття осаду може відбуватися за допомогою пристрою для зняття осаду 8 (Фіг.6). При даній конструкції вакуум-фільтра суттєво збільшується поверхня фільтрації у порівнянні з барабанними вакуум-фільтрами, самі лопаті 7 не дають осідати у ванні 1 суспензії, збурюючи її. Якщо ж в процесі промивки або віддувки буде відбуватися зсування осаду або падіння, то при цьому він перейде на наступну лопатку, а не у ванну з суспензією 1. Виконання каркасів у вигляді серпоподібних лопатей (Фіг.6) збільшує поверхню фільтрації та краще утримує осад під час промивки та віддувки. 1 UA 70463 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Вакуум-фільтр, що містить ванну з суспензією; розміщений над нею комірковий вал, що має канали, розташовані по колу вала; розподільчі головки, які приєднані до коміркового вала; безперервну фільтрувальну тканину; щонайменше два натяжних валки, розташованих всередині фільтрувальної тканини, який відрізняється тим, що до каналів коміркового вала жорстко приєднані каркаси у вигляді лопатей, які розбивають поперечний переріз вала на рівні сектори, на них за допомогою рухомих зовнішніх натяжних валків утримується фільтрувальна тканина. 2. Вакуум-фільтр за п. 1, який відрізняється тим, що осад знімається пристроєм для зняття осаду. 3. Вакуум-фільтр за п. 1 або п. 2, який відрізняється тим, що каркаси виконані у вигляді серпоподібних лопатей. 2 UA 70463 U 3 UA 70463 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
