Ємність для зберігання і транспортування текучих матеріалів різної щільності

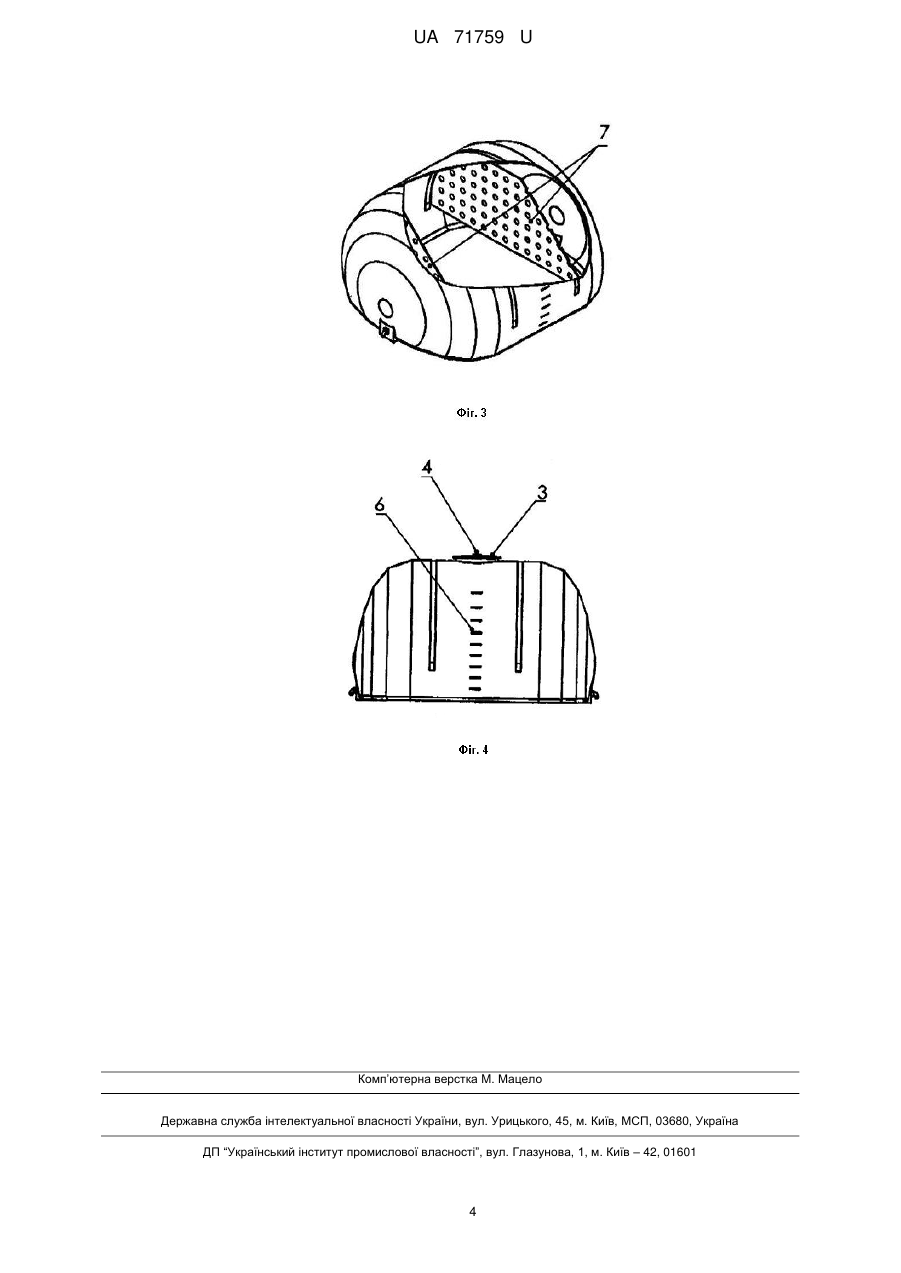

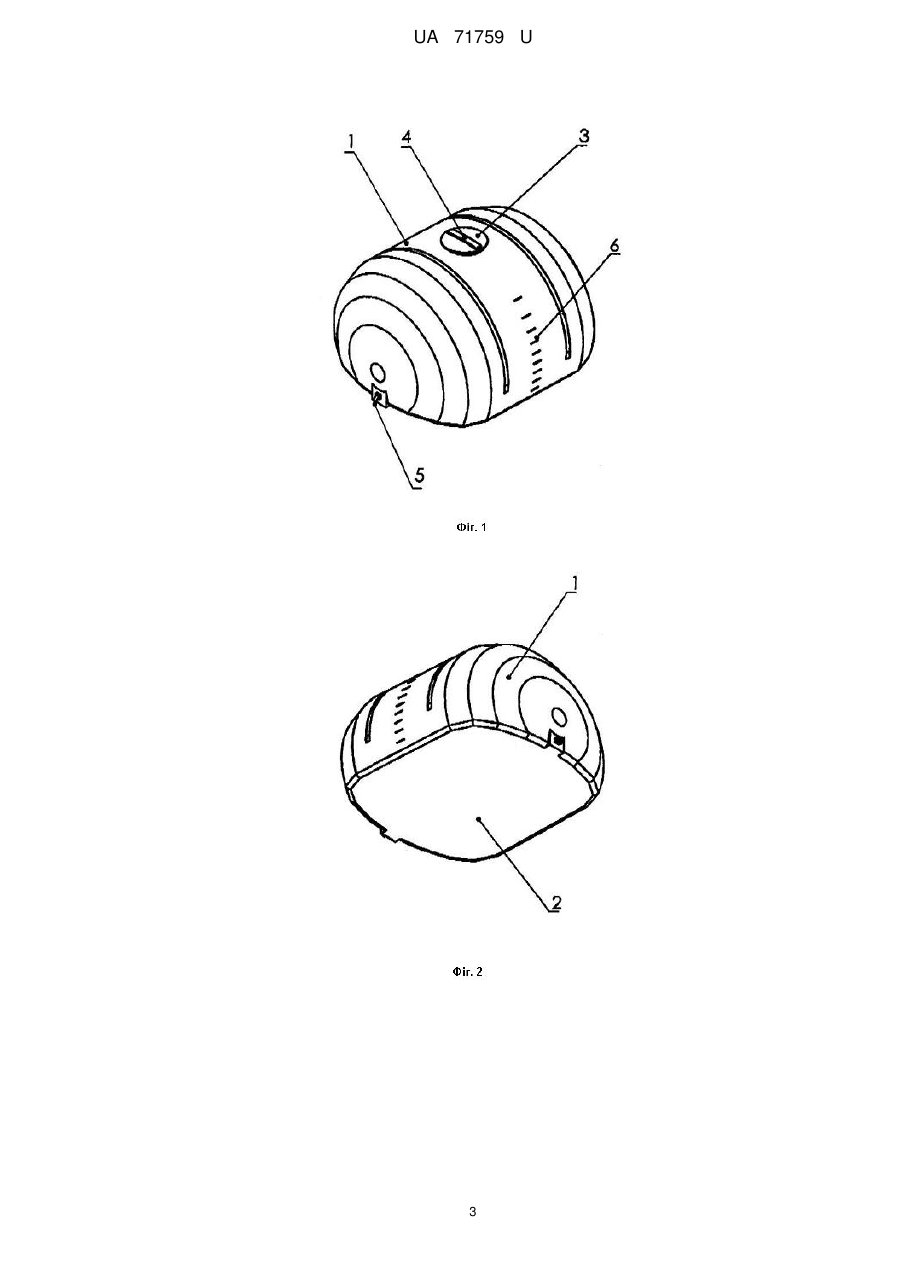

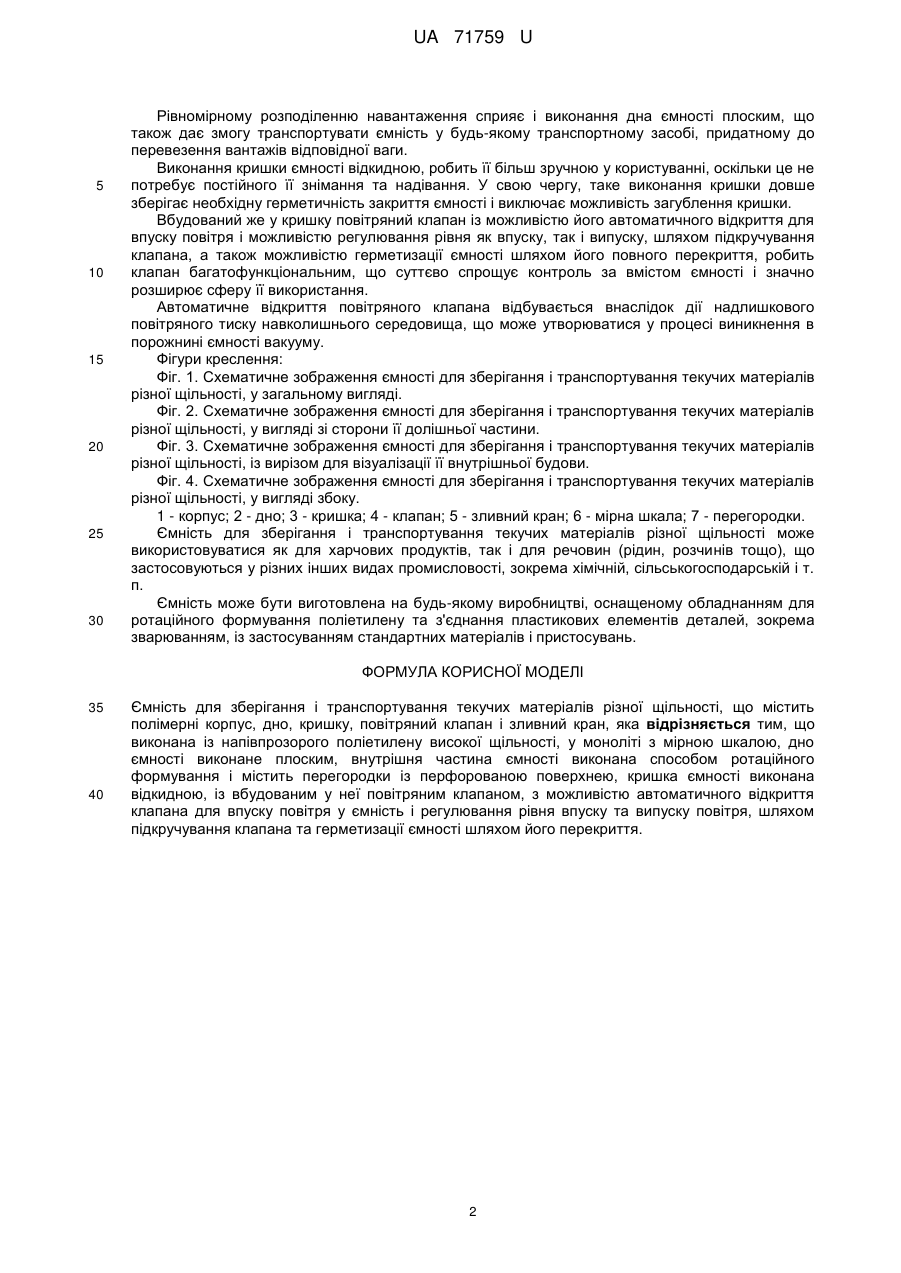

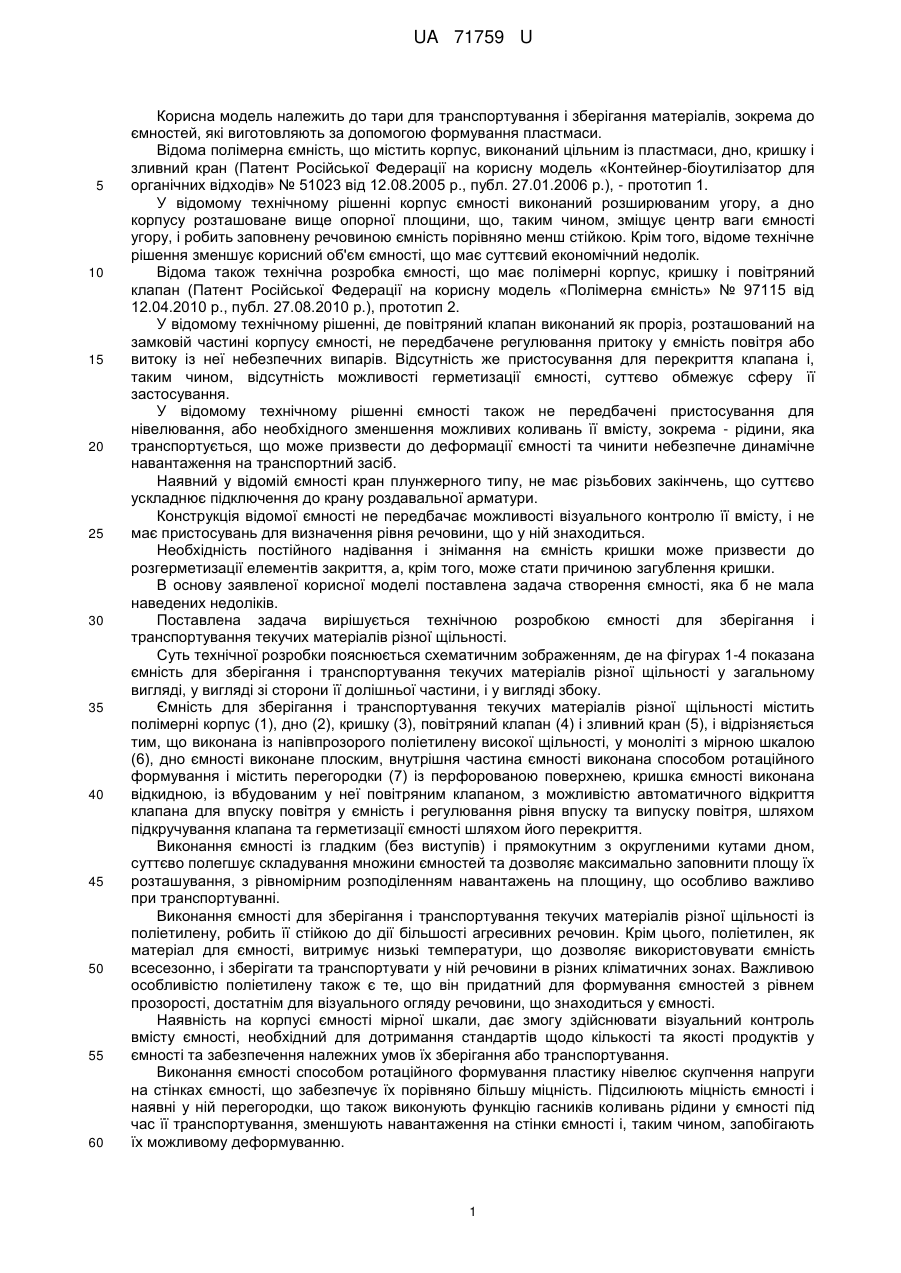

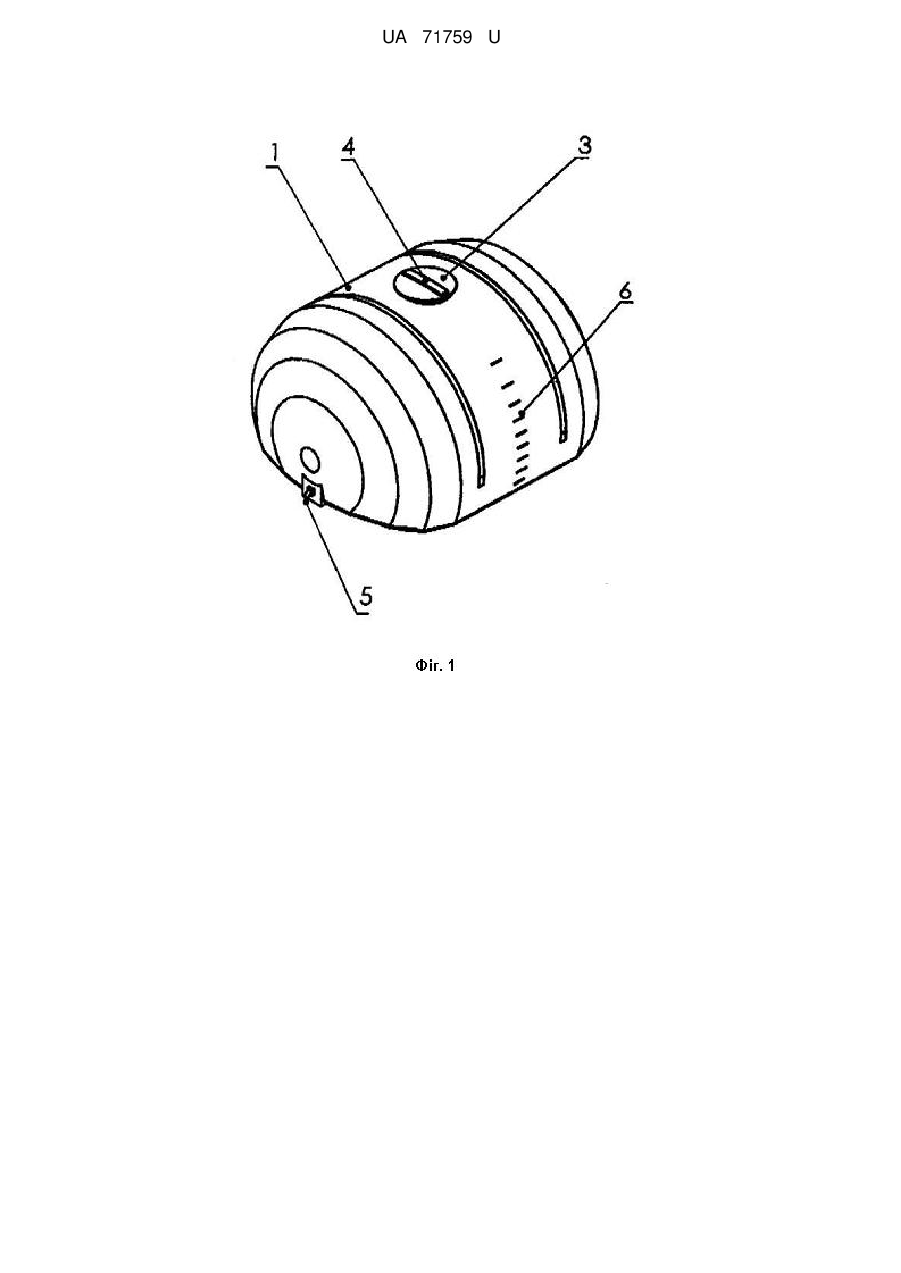

Реферат: Ємність для зберігання і транспортування текучих матеріалів різної щільності містить полімерні корпус, дно, кришку, повітряний клапан і зливний кран та виконана із напівпрозорого поліетилену високої щільності, у моноліті з мірною шкалою. Дно ємності виконане плоским, внутрішня частина ємності виконана способом ротаційного формування і містить перегородки із перфорованою поверхнею. Кришка ємності виконана відкидною, із вбудованим у неї повітряним клапаном, з можливістю автоматичного відкриття клапана для впуску повітря у ємність і регулювання рівня впуску та випуску повітря, шляхом підкручування клапана та герметизації ємності шляхом його перекриття. UA 71759 U (12) UA 71759 U UA 71759 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари для транспортування і зберігання матеріалів, зокрема до ємностей, які виготовляють за допомогою формування пластмаси. Відома полімерна ємність, що містить корпус, виконаний цільним із пластмаси, дно, кришку і зливний кран (Патент Російської Федерації на корисну модель «Контейнер-біоутилізатор для органічних відходів» № 51023 від 12.08.2005 р., публ. 27.01.2006 p.), - прототип 1. У відомому технічному рішенні корпус ємності виконаний розширюваним угору, а дно корпусу розташоване вище опорної площини, що, таким чином, зміщує центр ваги ємності угору, і робить заповнену речовиною ємність порівняно менш стійкою. Крім того, відоме технічне рішення зменшує корисний об'єм ємності, що має суттєвий економічний недолік. Відома також технічна розробка ємності, що має полімерні корпус, кришку і повітряний клапан (Патент Російської Федерації на корисну модель «Полімерна ємність» № 97115 від 12.04.2010 р., публ. 27.08.2010 p.), прототип 2. У відомому технічному рішенні, де повітряний клапан виконаний як проріз, розташований на замковій частині корпусу ємності, не передбачене регулювання притоку у ємність повітря або витоку із неї небезпечних випарів. Відсутність же пристосування для перекриття клапана і, таким чином, відсутність можливості герметизації ємності, суттєво обмежує сферу її застосування. У відомому технічному рішенні ємності також не передбачені пристосування для нівелювання, або необхідного зменшення можливих коливань її вмісту, зокрема - рідини, яка транспортується, що може призвести до деформації ємності та чинити небезпечне динамічне навантаження на транспортний засіб. Наявний у відомій ємності кран плунжерного типу, не має різьбових закінчень, що суттєво ускладнює підключення до крану роздавальної арматури. Конструкція відомої ємності не передбачає можливості візуального контролю її вмісту, і не має пристосувань для визначення рівня речовини, що у ній знаходиться. Необхідність постійного надівання і знімання на ємність кришки може призвести до розгерметизації елементів закриття, а, крім того, може стати причиною загублення кришки. В основу заявленої корисної моделі поставлена задача створення ємності, яка б не мала наведених недоліків. Поставлена задача вирішується технічною розробкою ємності для зберігання і транспортування текучих матеріалів різної щільності. Суть технічної розробки пояснюється схематичним зображенням, де на фігурах 1-4 показана ємність для зберігання і транспортування текучих матеріалів різної щільності у загальному вигляді, у вигляді зі сторони її долішньої частини, і у вигляді збоку. Ємність для зберігання і транспортування текучих матеріалів різної щільності містить полімерні корпус (1), дно (2), кришку (3), повітряний клапан (4) і зливний кран (5), і відрізняється тим, що виконана із напівпрозорого поліетилену високої щільності, у моноліті з мірною шкалою (6), дно ємності виконане плоским, внутрішня частина ємності виконана способом ротаційного формування і містить перегородки (7) із перфорованою поверхнею, кришка ємності виконана відкидною, із вбудованим у неї повітряним клапаном, з можливістю автоматичного відкриття клапана для впуску повітря у ємність і регулювання рівня впуску та випуску повітря, шляхом підкручування клапана та герметизації ємності шляхом його перекриття. Виконання ємності із гладким (без виступів) і прямокутним з округленими кутами дном, суттєво полегшує складування множини ємностей та дозволяє максимально заповнити площу їх розташування, з рівномірним розподіленням навантажень на площину, що особливо важливо при транспортуванні. Виконання ємності для зберігання і транспортування текучих матеріалів різної щільності із поліетилену, робить її стійкою до дії більшості агресивних речовин. Крім цього, поліетилен, як матеріал для ємності, витримує низькі температури, що дозволяє використовувати ємність всесезонно, і зберігати та транспортувати у ній речовини в різних кліматичних зонах. Важливою особливістю поліетилену також є те, що він придатний для формування ємностей з рівнем прозорості, достатнім для візуального огляду речовини, що знаходиться у ємності. Наявність на корпусі ємності мірної шкали, дає змогу здійснювати візуальний контроль вмісту ємності, необхідний для дотримання стандартів щодо кількості та якості продуктів у ємності та забезпечення належних умов їх зберігання або транспортування. Виконання ємності способом ротаційного формування пластику нівелює скупчення напруги на стінках ємності, що забезпечує їх порівняно більшу міцність. Підсилюють міцність ємності і наявні у ній перегородки, що також виконують функцію гасників коливань рідини у ємності під час її транспортування, зменшують навантаження на стінки ємності і, таким чином, запобігають їх можливому деформуванню. 1 UA 71759 U 5 10 15 20 25 30 Рівномірному розподіленню навантаження сприяє і виконання дна ємності плоским, що також дає змогу транспортувати ємність у будь-якому транспортному засобі, придатному до перевезення вантажів відповідної ваги. Виконання кришки ємності відкидною, робить її більш зручною у користуванні, оскільки це не потребує постійного її знімання та надівання. У свою чергу, таке виконання кришки довше зберігає необхідну герметичність закриття ємності і виключає можливість загублення кришки. Вбудований же у кришку повітряний клапан із можливістю його автоматичного відкриття для впуску повітря і можливістю регулювання рівня як впуску, так і випуску, шляхом підкручування клапана, а також можливістю герметизації ємності шляхом його повного перекриття, робить клапан багатофункціональним, що суттєво спрощує контроль за вмістом ємності і значно розширює сферу її використання. Автоматичне відкриття повітряного клапана відбувається внаслідок дії надлишкового повітряного тиску навколишнього середовища, що може утворюватися у процесі виникнення в порожнині ємності вакууму. Фігури креслення: Фіг. 1. Схематичне зображення ємності для зберігання і транспортування текучих матеріалів різної щільності, у загальному вигляді. Фіг. 2. Схематичне зображення ємності для зберігання і транспортування текучих матеріалів різної щільності, у вигляді зі сторони її долішньої частини. Фіг. 3. Схематичне зображення ємності для зберігання і транспортування текучих матеріалів різної щільності, із вирізом для візуалізації її внутрішньої будови. Фіг. 4. Схематичне зображення ємності для зберігання і транспортування текучих матеріалів різної щільності, у вигляді збоку. 1 - корпус; 2 - дно; 3 - кришка; 4 - клапан; 5 - зливний кран; 6 - мірна шкала; 7 - перегородки. Ємність для зберігання і транспортування текучих матеріалів різної щільності може використовуватися як для харчових продуктів, так і для речовин (рідин, розчинів тощо), що застосовуються у різних інших видах промисловості, зокрема хімічній, сільськогосподарській і т. п. Ємність може бути виготовлена на будь-якому виробництві, оснащеному обладнанням для ротаційного формування поліетилену та з'єднання пластикових елементів деталей, зокрема зварюванням, із застосуванням стандартних матеріалів і пристосувань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Ємність для зберігання і транспортування текучих матеріалів різної щільності, що містить полімерні корпус, дно, кришку, повітряний клапан і зливний кран, яка відрізняється тим, що виконана із напівпрозорого поліетилену високої щільності, у моноліті з мірною шкалою, дно ємності виконане плоским, внутрішня частина ємності виконана способом ротаційного формування і містить перегородки із перфорованою поверхнею, кришка ємності виконана відкидною, із вбудованим у неї повітряним клапаном, з можливістю автоматичного відкриття клапана для впуску повітря у ємність і регулювання рівня впуску та випуску повітря, шляхом підкручування клапана та герметизації ємності шляхом його перекриття. 2 UA 71759 U 3 UA 71759 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
