Лінія для відділення пера і сортування цибулі-сівка по фракціях

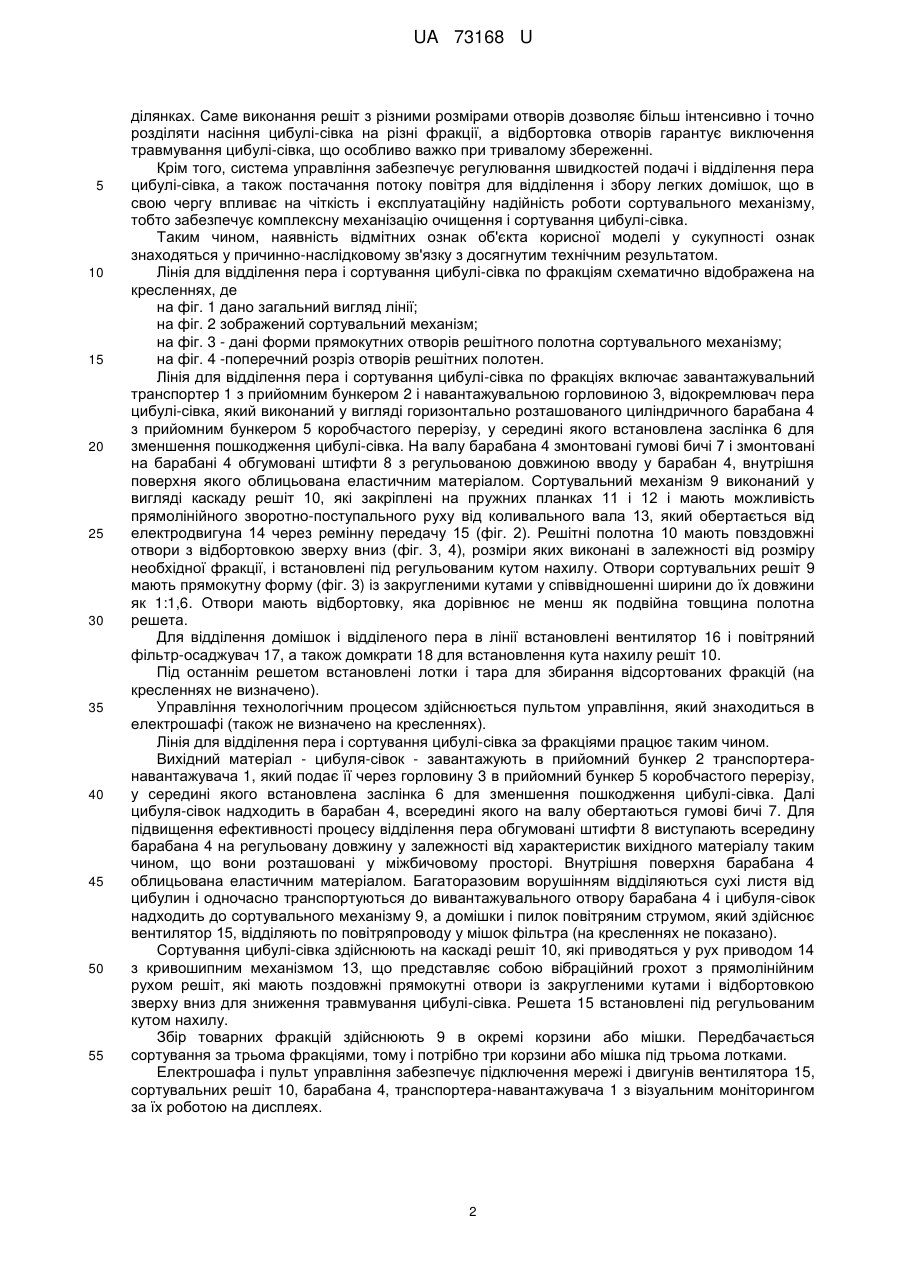

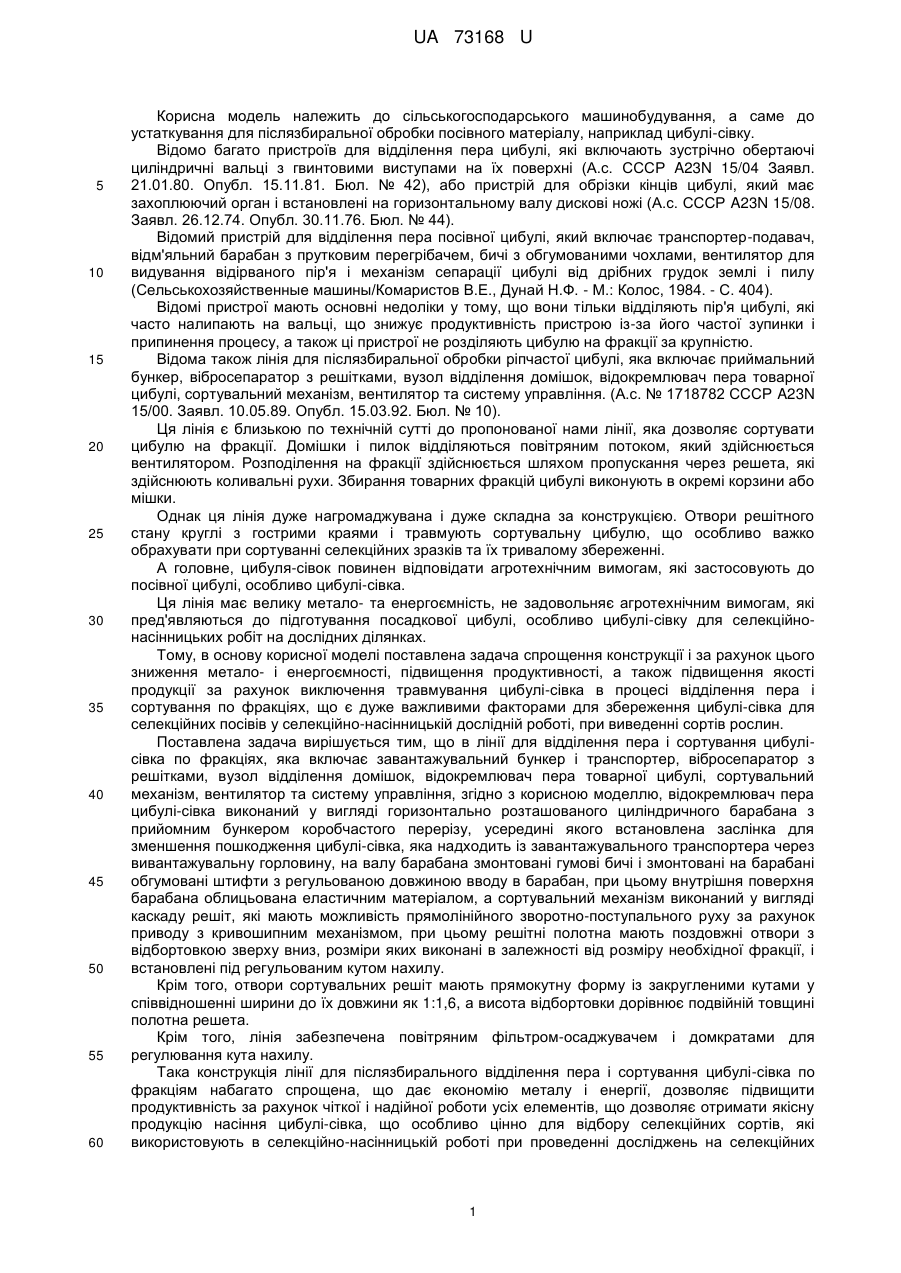

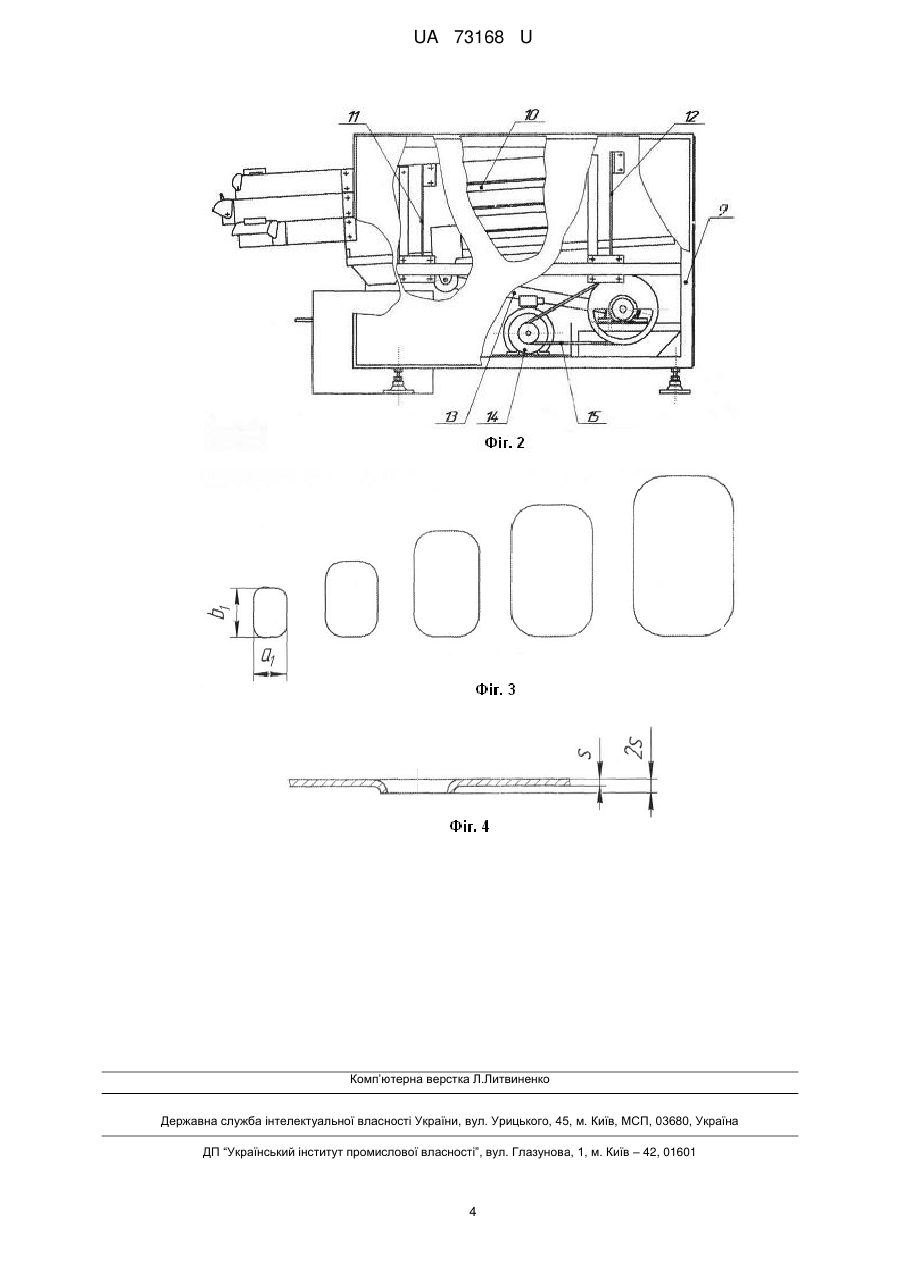

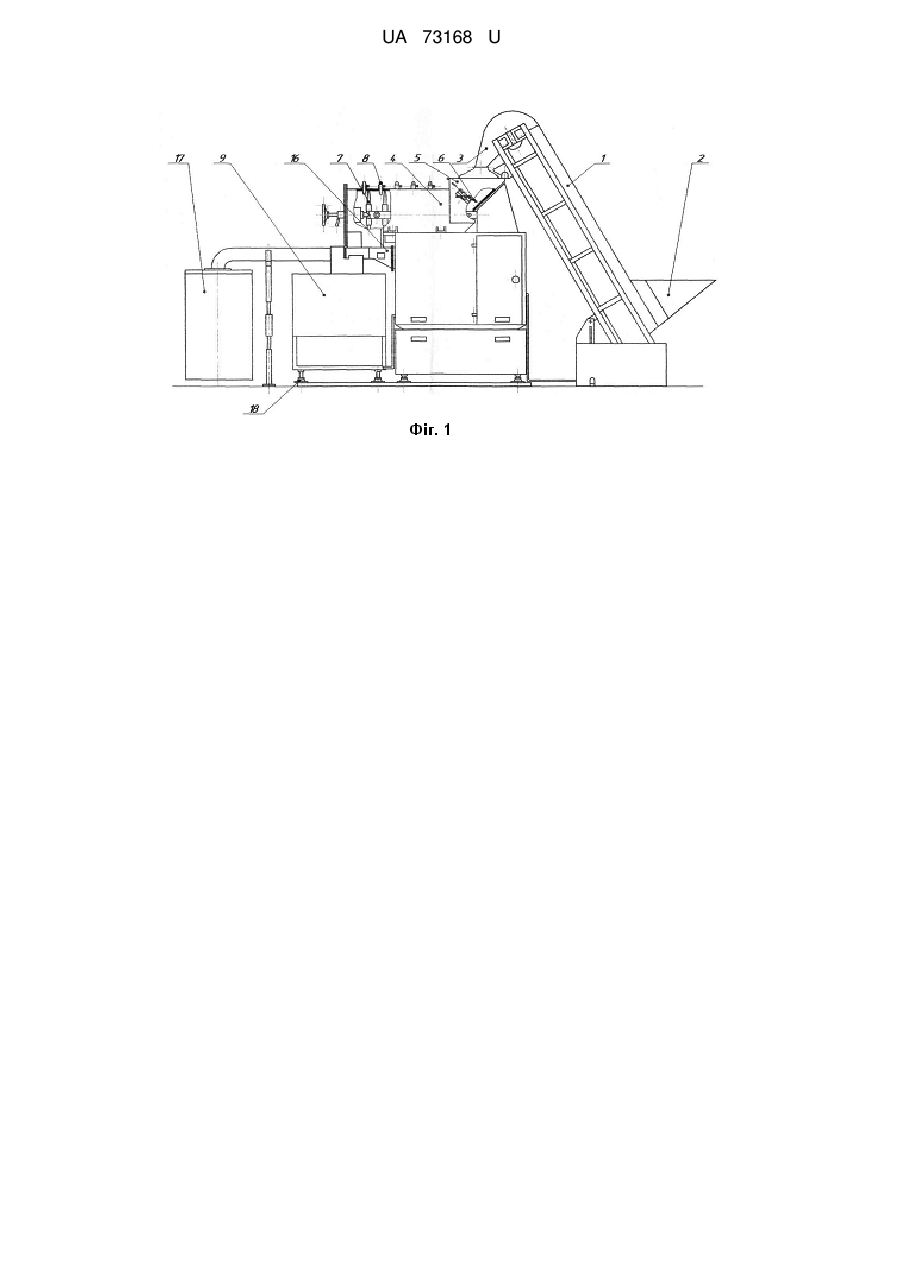

Реферат: Лінія для відділення пера і сортування цибулі-сівка по фракціях включає завантажувальний бункер і транспортер, вібросепаратор з решітками, вузол відділення домішок, відокремлювач пера товарної цибулі, сортувальний механізм, вентилятор та систему управління, причому відокремлювач пера цибулі-сівка виконаний у вигляді горизонтального циліндричного барабана з приємним бункером коробчастого перерізу, усередині якого встановлена заслінка для зменшення пошкодження цибулі-сівка, яка надходить із завантажувального транспортера через вивантажувальну горловину, на валу барабана змонтовані гумові бичі і змонтовані на барабані обгумовані штифти з регульованою довжиною вводу в барабан, при цьому внутрішня поверхня барабана облицьована еластичним матеріалом, а сортувальний механізм виконаний у вигляді каскаду решіт, які мають можливість прямолінійного зворотно-поступального руху за рахунок привода з кривошипним механізмом, при цьому решітні полотна мають повздовжні отвори з відбортовкою зверху вниз, розміри яких виконані в залежності від розміру необхідної фракції, і встановлені під регульованим кутом нахилу. UA 73168 U (12) UA 73168 U UA 73168 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до устаткування для післязбиральної обробки посівного матеріалу, наприклад цибулі-сівку. Відомо багато пристроїв для відділення пера цибулі, які включають зустрічно обертаючі циліндричні вальці з гвинтовими виступами на їх поверхні (А.с. СССР A23N 15/04 Заявл. 21.01.80. Опубл. 15.11.81. Бюл. № 42), або пристрій для обрізки кінців цибулі, який має захоплюючий орган і встановлені на горизонтальному валу дискові ножі (А.с. СССР A23N 15/08. Заявл. 26.12.74. Опубл. 30.11.76. Бюл. № 44). Відомий пристрій для відділення пера посівної цибулі, який включає транспортер-подавач, відм'яльний барабан з прутковим перегрібачем, бичі з обгумованими чохлами, вентилятор для видування відірваного пір'я і механізм сепарації цибулі від дрібних грудок землі і пилу (Сельськохозяйственные машины/Комаристов В.Е., Дунай Н.Ф. - М.: Колос, 1984. - С. 404). Відомі пристрої мають основні недоліки у тому, що вони тільки відділяють пір'я цибулі, які часто налипають на вальці, що знижує продуктивність пристрою із-за його частої зупинки і припинення процесу, а також ці пристрої не розділяють цибулю на фракції за крупністю. Відома також лінія для післязбиральної обробки ріпчастої цибулі, яка включає приймальний бункер, вібросепаратор з решітками, вузол відділення домішок, відокремлювач пера товарної цибулі, сортувальний механізм, вентилятор та систему управління. (А.с. № 1718782 СССР A23N 15/00. Заявл. 10.05.89. Опубл. 15.03.92. Бюл. № 10). Ця лінія є близькою по технічній сутті до пропонованої нами лінії, яка дозволяє сортувати цибулю на фракції. Домішки і пилок відділяються повітряним потоком, який здійснюється вентилятором. Розподілення на фракції здійснюється шляхом пропускання через решета, які здійснюють коливальні рухи. Збирання товарних фракцій цибулі виконують в окремі корзини або мішки. Однак ця лінія дуже нагромаджувана і дуже складна за конструкцією. Отвори решітного стану круглі з гострими краями і травмують сортувальну цибулю, що особливо важко обрахувати при сортуванні селекційних зразків та їх тривалому збереженні. А головне, цибуля-сівок повинен відповідати агротехнічним вимогам, які застосовують до посівної цибулі, особливо цибулі-сівка. Ця лінія має велику метало- та енергоємність, не задовольняє агротехнічним вимогам, які пред'являються до підготування посадкової цибулі, особливо цибулі-сівку для селекційнонасінницьких робіт на дослідних ділянках. Тому, в основу корисної моделі поставлена задача спрощення конструкції і за рахунок цього зниження метало- і енергоємності, підвищення продуктивності, а також підвищення якості продукції за рахунок виключення травмування цибулі-сівка в процесі відділення пера і сортування по фракціях, що є дуже важливими факторами для збереження цибулі-сівка для селекційних посівів у селекційно-насінницькій дослідній роботі, при виведенні сортів рослин. Поставлена задача вирішується тим, що в лінії для відділення пера і сортування цибулісівка по фракціях, яка включає завантажувальний бункер і транспортер, вібросепаратор з решітками, вузол відділення домішок, відокремлювач пера товарної цибулі, сортувальний механізм, вентилятор та систему управління, згідно з корисною моделлю, відокремлювач пера цибулі-сівка виконаний у вигляді горизонтально розташованого циліндричного барабана з прийомним бункером коробчастого перерізу, усередині якого встановлена заслінка для зменшення пошкодження цибулі-сівка, яка надходить із завантажувального транспортера через вивантажувальну горловину, на валу барабана змонтовані гумові бичі і змонтовані на барабані обгумовані штифти з регульованою довжиною вводу в барабан, при цьому внутрішня поверхня барабана облицьована еластичним матеріалом, а сортувальний механізм виконаний у вигляді каскаду решіт, які мають можливість прямолінійного зворотно-поступального руху за рахунок приводу з кривошипним механізмом, при цьому решітні полотна мають поздовжні отвори з відбортовкою зверху вниз, розміри яких виконані в залежності від розміру необхідної фракції, і встановлені під регульованим кутом нахилу. Крім того, отвори сортувальних решіт мають прямокутну форму із закругленими кутами у співвідношенні ширини до їх довжини як 1:1,6, а висота відбортовки дорівнює подвійній товщині полотна решета. Крім того, лінія забезпечена повітряним фільтром-осаджувачем і домкратами для регулювання кута нахилу. Така конструкція лінії для післязбирального відділення пера і сортування цибулі-сівка по фракціям набагато спрощена, що дає економію металу і енергії, дозволяє підвищити продуктивність за рахунок чіткої і надійної роботи усіх елементів, що дозволяє отримати якісну продукцію насіння цибулі-сівка, що особливо цінно для відбору селекційних сортів, які використовують в селекційно-насінницькій роботі при проведенні досліджень на селекційних 1 UA 73168 U 5 10 15 20 25 30 35 40 45 50 55 ділянках. Саме виконання решіт з різними розмірами отворів дозволяє більш інтенсивно і точно розділяти насіння цибулі-сівка на різні фракції, а відбортовка отворів гарантує виключення травмування цибулі-сівка, що особливо важко при тривалому збереженні. Крім того, система управління забезпечує регулювання швидкостей подачі і відділення пера цибулі-сівка, а також постачання потоку повітря для відділення і збору легких домішок, що в свою чергу впливає на чіткість і експлуатаційну надійність роботи сортувального механізму, тобто забезпечує комплексну механізацію очищення і сортування цибулі-сівка. Таким чином, наявність відмітних ознак об'єкта корисної моделі у сукупності ознак знаходяться у причинно-наслідковому зв'язку з досягнутим технічним результатом. Лінія для відділення пера і сортування цибулі-сівка по фракціям схематично відображена на кресленнях, де на фіг. 1 дано загальний вигляд лінії; на фіг. 2 зображений сортувальний механізм; на фіг. 3 - дані форми прямокутних отворів решітного полотна сортувального механізму; на фіг. 4 -поперечний розріз отворів решітних полотен. Лінія для відділення пера і сортування цибулі-сівка по фракціях включає завантажувальний транспортер 1 з прийомним бункером 2 і навантажувальною горловиною 3, відокремлювач пера цибулі-сівка, який виконаний у вигляді горизонтально розташованого циліндричного барабана 4 з прийомним бункером 5 коробчастого перерізу, у середині якого встановлена заслінка 6 для зменшення пошкодження цибулі-сівка. На валу барабана 4 змонтовані гумові бичі 7 і змонтовані на барабані 4 обгумовані штифти 8 з регульованою довжиною вводу у барабан 4, внутрішня поверхня якого облицьована еластичним матеріалом. Сортувальний механізм 9 виконаний у вигляді каскаду решіт 10, які закріплені на пружних планках 11 і 12 і мають можливість прямолінійного зворотно-поступального руху від коливального вала 13, який обертається від електродвигуна 14 через ремінну передачу 15 (фіг. 2). Решітні полотна 10 мають повздовжні отвори з відбортовкою зверху вниз (фіг. 3, 4), розміри яких виконані в залежності від розміру необхідної фракції, і встановлені під регульованим кутом нахилу. Отвори сортувальних решіт 9 мають прямокутну форму (фіг. 3) із закругленими кутами у співвідношенні ширини до їх довжини як 1:1,6. Отвори мають відбортовку, яка дорівнює не менш як подвійна товщина полотна решета. Для відділення домішок і відділеного пера в лінії встановлені вентилятор 16 і повітряний фільтр-осаджувач 17, а також домкрати 18 для встановлення кута нахилу решіт 10. Під останнім решетом встановлені лотки і тара для збирання відсортованих фракцій (на кресленнях не визначено). Управління технологічним процесом здійснюється пультом управління, який знаходиться в електрошафі (також не визначено на кресленнях). Лінія для відділення пера і сортування цибулі-сівка за фракціями працює таким чином. Вихідний матеріал - цибуля-сівок - завантажують в прийомний бункер 2 транспортеранавантажувача 1, який подає її через горловину 3 в прийомний бункер 5 коробчастого перерізу, у середині якого встановлена заслінка 6 для зменшення пошкодження цибулі-сівка. Далі цибуля-сівок надходить в барабан 4, всередині якого на валу обертаються гумові бичі 7. Для підвищення ефективності процесу відділення пера обгумовані штифти 8 виступають всередину барабана 4 на регульовану довжину у залежності від характеристик вихідного матеріалу таким чином, що вони розташовані у міжбичовому просторі. Внутрішня поверхня барабана 4 облицьована еластичним матеріалом. Багаторазовим ворушінням відділяються сухі листя від цибулин і одночасно транспортуються до вивантажувального отвору барабана 4 і цибуля-сівок надходить до сортувального механізму 9, а домішки і пилок повітряним струмом, який здійснює вентилятор 15, відділяють по повітряпроводу у мішок фільтра (на кресленнях не показано). Сортування цибулі-сівка здійснюють на каскаді решіт 10, які приводяться у рух приводом 14 з кривошипним механізмом 13, що представляє собою вібраційний грохот з прямолінійним рухом решіт, які мають поздовжні прямокутні отвори із закругленими кутами і відбортовкою зверху вниз для зниження травмування цибулі-сівка. Решета 15 встановлені під регульованим кутом нахилу. Збір товарних фракцій здійснюють 9 в окремі корзини або мішки. Передбачається сортування за трьома фракціями, тому і потрібно три корзини або мішка під трьома лотками. Електрошафа і пульт управління забезпечує підключення мережі і двигунів вентилятора 15, сортувальних решіт 10, барабана 4, транспортера-навантажувача 1 з візуальним моніторингом за їх роботою на дисплеях. 2 UA 73168 U Лінія для відділення пера і сортування цибулі-сівка забезпечує підвищення продуктивності і зниження травмування цибулі-сівка під час відділення пера і її сортування, що дуже важливо при збереженні насінницьких сортів цибулі-сівка. 5 10 15 20 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Лінія для відділення пера і сортування цибулі-сівка по фракціях, яка включає завантажувальний бункер і транспортер, вібросепаратор з решітками, вузол відділення домішок, відокремлювач пера товарної цибулі, сортувальний механізм, вентилятор та систему управління, яка відрізняється тим, що відокремлювач пера цибулі-сівка виконаний у вигляді горизонтального циліндричного барабана з прийомним бункером коробчастого перерізу, усередині якого встановлена заслінка для зменшення пошкодження цибулі-сівка, яка надходить із завантажувального транспортера через вивантажувальну горловину, на валу барабана змонтовані гумові бичі і змонтовані на барабані обгумовані штифти з регульованою довжиною вводу в барабан, при цьому внутрішня поверхня барабана облицьована еластичним матеріалом, а сортувальний механізм виконаний у вигляді каскаду решіт, які мають можливість прямолінійного зворотно-поступального руху за рахунок привода з кривошипним механізмом, при цьому решітні полотна мають повздовжні отвори з відбортовкою зверху вниз, розміри яких виконані в залежності від розміру необхідної фракції, і встановлені під регульованим кутом нахилу. 2. Лінія для відділення пера і сортування цибулі-сівка по фракціях за п. 1, яка відрізняється тим, що отвори сортувальних решіт мають прямокутну форму із закругленими кутами у співвідношенні ширини до їх довжини як 1:1,6, а висота відбортовки дорівнює подвійній товщині полотна решета. 3. Лінія для відділення пера і сортування цибулі-сівка по фракціях за п. 1, 2 яка відрізняється тим, що вона забезпечена повітряним фільтром-осаджувачем і домкратами для регулювання кута нахилу. 3 UA 73168 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
