Торцева фреза

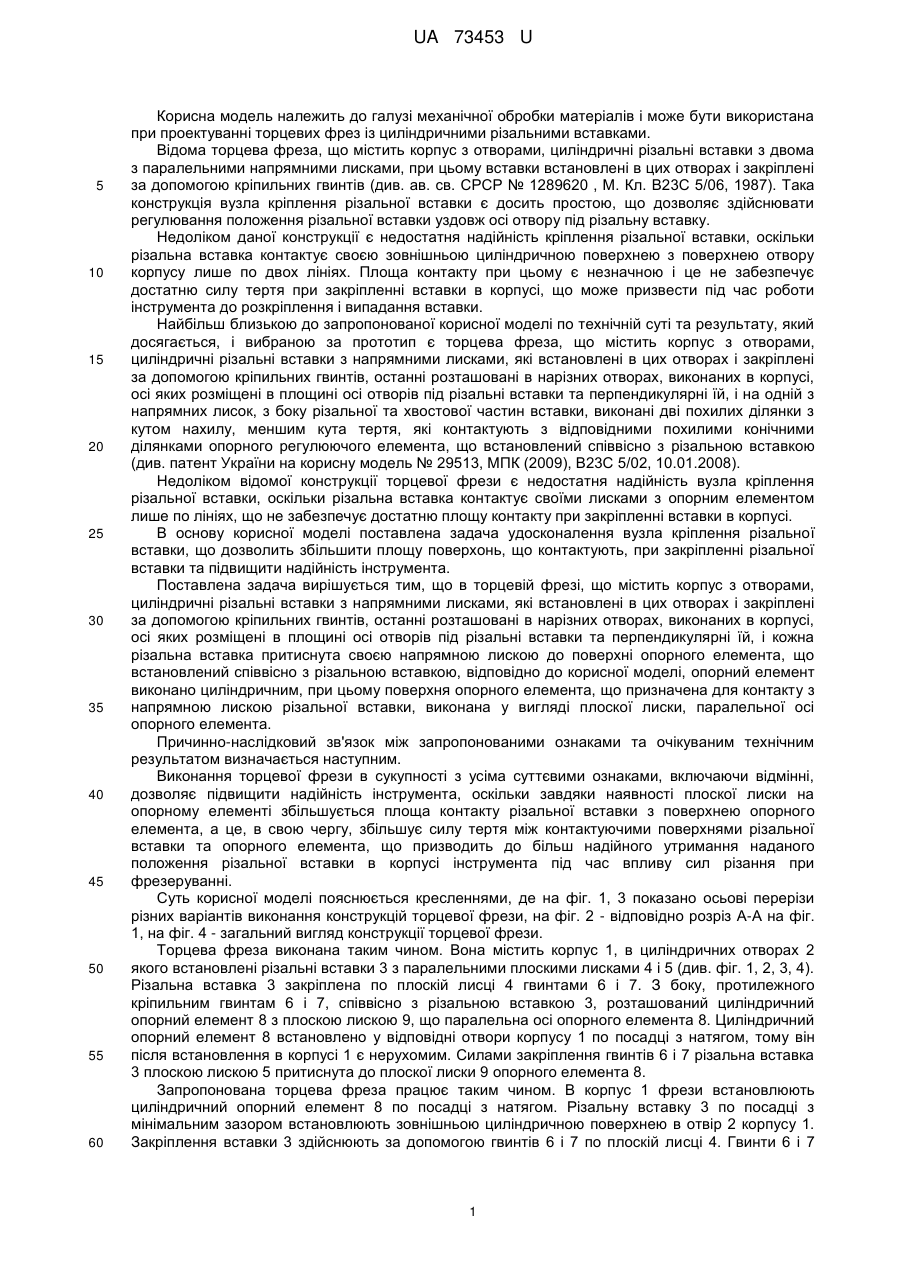

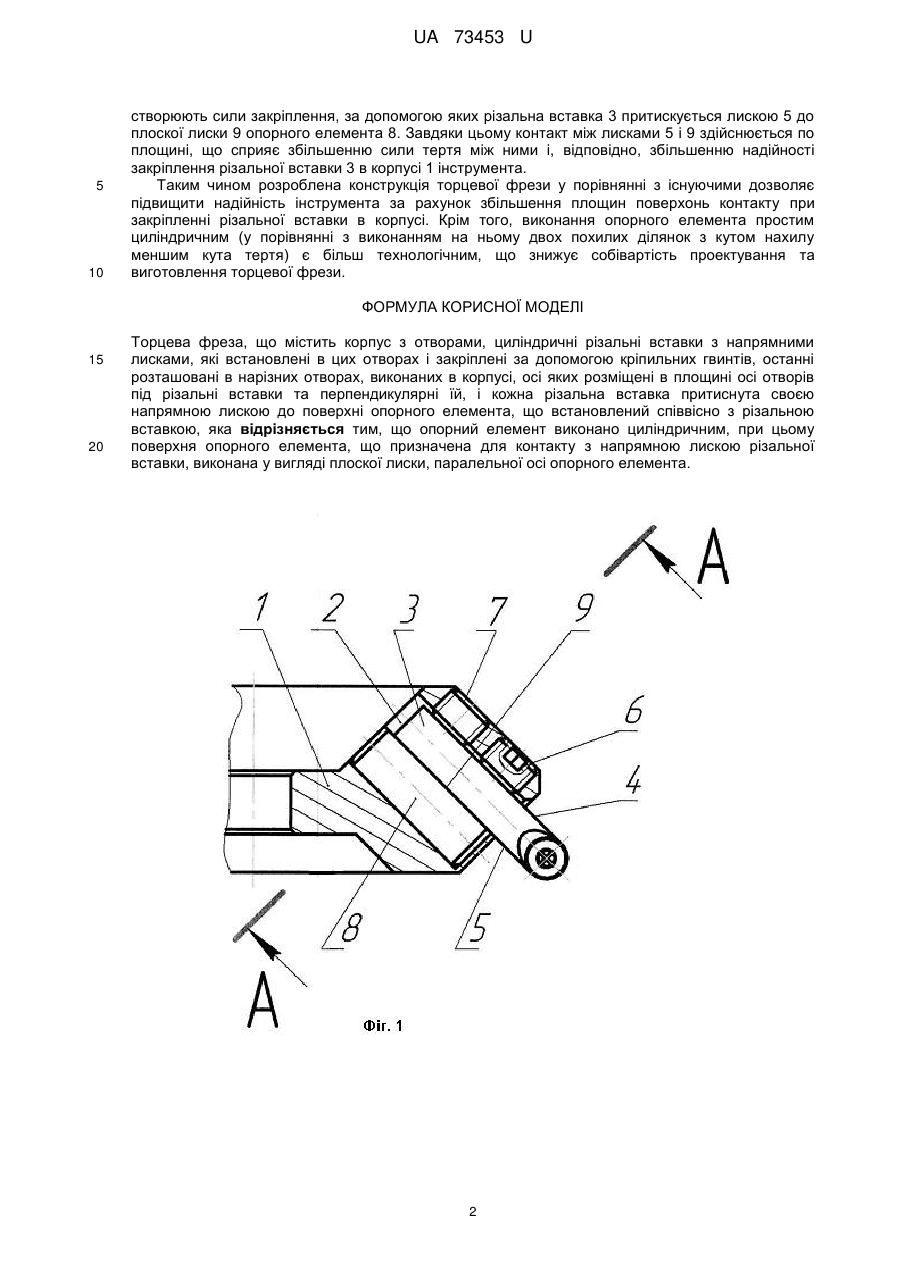

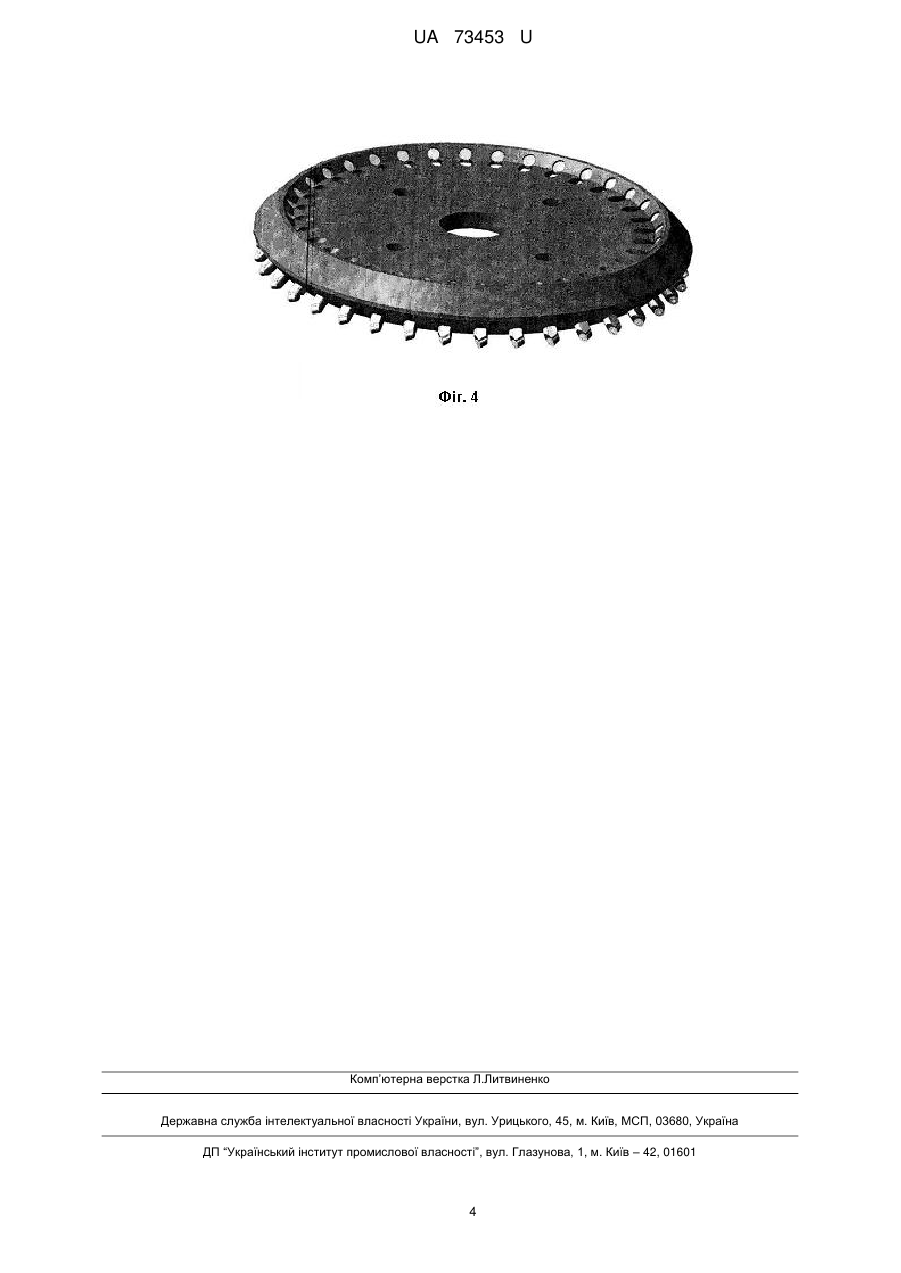

Реферат: UA 73453 U UA 73453 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі механічної обробки матеріалів і може бути використана при проектуванні торцевих фрез із циліндричними різальними вставками. Відома торцева фреза, що містить корпус з отворами, циліндричні різальні вставки з двома з паралельними напрямними лисками, при цьому вставки встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів (див. ав. св. СРСР № 1289620 , М. Кл. В23С 5/06, 1987). Така конструкція вузла кріплення різальної вставки є досить простою, що дозволяє здійснювати регулювання положення різальної вставки уздовж осі отвору під різальну вставку. Недоліком даної конструкції є недостатня надійність кріплення різальної вставки, оскільки різальна вставка контактує своєю зовнішньою циліндричною поверхнею з поверхнею отвору корпусу лише по двох лініях. Площа контакту при цьому є незначною і це не забезпечує достатню силу тертя при закріпленні вставки в корпусі, що може призвести під час роботи інструмента до розкріплення і випадання вставки. Найбільш близькою до запропонованої корисної моделі по технічній суті та результату, який досягається, і вибраною за прототип є торцева фреза, що містить корпус з отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, останні розташовані в нарізних отворах, виконаних в корпусі, осі яких розміщені в площині осі отворів під різальні вставки та перпендикулярні їй, і на одній з напрямних лисок, з боку різальної та хвостової частин вставки, виконані дві похилих ділянки з кутом нахилу, меншим кута тертя, які контактують з відповідними похилими конічними ділянками опорного регулюючого елемента, що встановлений співвісно з різальною вставкою (див. патент України на корисну модель № 29513, МПК (2009), В23С 5/02, 10.01.2008). Недоліком відомої конструкції торцевої фрези є недостатня надійність вузла кріплення різальної вставки, оскільки різальна вставка контактує своїми лисками з опорним елементом лише по лініях, що не забезпечує достатню площу контакту при закріпленні вставки в корпусі. В основу корисної моделі поставлена задача удосконалення вузла кріплення різальної вставки, що дозволить збільшити площу поверхонь, що контактують, при закріпленні різальної вставки та підвищити надійність інструмента. Поставлена задача вирішується тим, що в торцевій фрезі, що містить корпус з отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, останні розташовані в нарізних отворах, виконаних в корпусі, осі яких розміщені в площині осі отворів під різальні вставки та перпендикулярні їй, і кожна різальна вставка притиснута своєю напрямною лискою до поверхні опорного елемента, що встановлений співвісно з різальною вставкою, відповідно до корисної моделі, опорний елемент виконано циліндричним, при цьому поверхня опорного елемента, що призначена для контакту з напрямною лискою різальної вставки, виконана у вигляді плоскої лиски, паралельної осі опорного елемента. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом визначається наступним. Виконання торцевої фрези в сукупності з усіма суттєвими ознаками, включаючи відмінні, дозволяє підвищити надійність інструмента, оскільки завдяки наявності плоскої лиски на опорному елементі збільшується площа контакту різальної вставки з поверхнею опорного елемента, а це, в свою чергу, збільшує силу тертя між контактуючими поверхнями різальної вставки та опорного елемента, що призводить до більш надійного утримання наданого положення різальної вставки в корпусі інструмента під час впливу сил різання при фрезеруванні. Суть корисної моделі пояснюється кресленнями, де на фіг. 1, 3 показано осьові перерізи різних варіантів виконання конструкцій торцевої фрези, на фіг. 2 - відповідно розріз А-А на фіг. 1, на фіг. 4 - загальний вигляд конструкції торцевої фрези. Торцева фреза виконана таким чином. Вона містить корпус 1, в циліндричних отворах 2 якого встановлені різальні вставки 3 з паралельними плоскими лисками 4 і 5 (див. фіг. 1, 2, 3, 4). Різальна вставка 3 закріплена по плоскій лисці 4 гвинтами 6 і 7. З боку, протилежного кріпильним гвинтам 6 і 7, співвісно з різальною вставкою 3, розташований циліндричний опорний елемент 8 з плоскою лискою 9, що паралельна осі опорного елемента 8. Циліндричний опорний елемент 8 встановлено у відповідні отвори корпусу 1 по посадці з натягом, тому він після встановлення в корпусі 1 є нерухомим. Силами закріплення гвинтів 6 і 7 різальна вставка 3 плоскою лискою 5 притиснута до плоскої лиски 9 опорного елемента 8. Запропонована торцева фреза працює таким чином. В корпус 1 фрези встановлюють циліндричний опорний елемент 8 по посадці з натягом. Різальну вставку 3 по посадці з мінімальним зазором встановлюють зовнішньою циліндричною поверхнею в отвір 2 корпусу 1. Закріплення вставки 3 здійснюють за допомогою гвинтів 6 і 7 по плоскій лисці 4. Гвинти 6 і 7 1 UA 73453 U 5 10 створюють сили закріплення, за допомогою яких різальна вставка 3 притискується лискою 5 до плоскої лиски 9 опорного елемента 8. Завдяки цьому контакт між лисками 5 і 9 здійснюється по площині, що сприяє збільшенню сили тертя між ними і, відповідно, збільшенню надійності закріплення різальної вставки 3 в корпусі 1 інструмента. Таким чином розроблена конструкція торцевої фрези у порівнянні з існуючими дозволяє підвищити надійність інструмента за рахунок збільшення площин поверхонь контакту при закріпленні різальної вставки в корпусі. Крім того, виконання опорного елемента простим циліндричним (у порівнянні з виконанням на ньому двох похилих ділянок з кутом нахилу меншим кута тертя) є більш технологічним, що знижує собівартість проектування та виготовлення торцевої фрези. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Торцева фреза, що містить корпус з отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, останні розташовані в нарізних отворах, виконаних в корпусі, осі яких розміщені в площині осі отворів під різальні вставки та перпендикулярні їй, і кожна різальна вставка притиснута своєю напрямною лискою до поверхні опорного елемента, що встановлений співвісно з різальною вставкою, яка відрізняється тим, що опорний елемент виконано циліндричним, при цьому поверхня опорного елемента, що призначена для контакту з напрямною лискою різальної вставки, виконана у вигляді плоскої лиски, паралельної осі опорного елемента. 2 UA 73453 U 3 UA 73453 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
