Колектор для збору личинок двостулкових молюсків та їх культивування

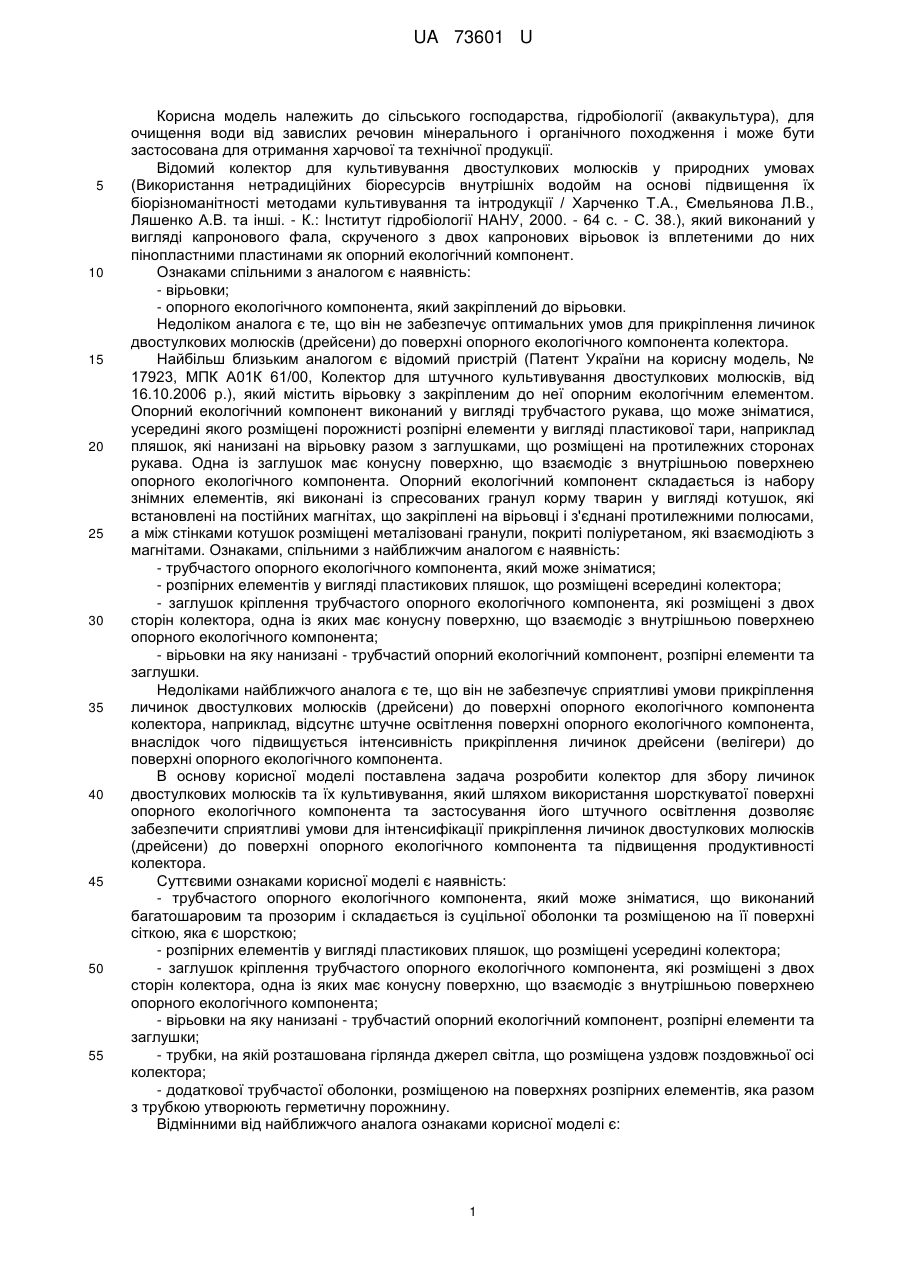

Реферат: Колектор для збору личинок двостулкових молюсків та їх культивування містить трубчастий опорний екологічний компонент, розпірні елементи у вигляді пластикових пляшок, вірьовку, заглушки, колектор, додаткову трубчасту оболонку, гірлянду джерел світла, сітку. UA 73601 U (54) КОЛЕКТОР ДЛЯ ЗБОРУ ЛИЧИНОК ДВОСТУЛКОВИХ МОЛЮСКІВ ТА ЇХ КУЛЬТИВУВАННЯ UA 73601 U UA 73601 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, гідробіології (аквакультура), для очищення води від завислих речовин мінерального і органічного походження і може бути застосована для отримання харчової та технічної продукції. Відомий колектор для культивування двостулкових молюсків у природних умовах (Використання нетрадиційних біоресурсів внутрішніх водойм на основі підвищення їх біорізноманітності методами культивування та інтродукції / Харченко Т.А., Ємельянова Л.В., Ляшенко А.В. та інші. - К.: Інститут гідробіології НАНУ, 2000. - 64 с. - С. 38.), який виконаний у вигляді капронового фала, скрученого з двох капронових вірьовок із вплетеними до них пінопластними пластинами як опорний екологічний компонент. Ознаками спільними з аналогом є наявність: - вірьовки; - опорного екологічного компонента, який закріплений до вірьовки. Недоліком аналога є те, що він не забезпечує оптимальних умов для прикріплення личинок двостулкових молюсків (дрейсени) до поверхні опорного екологічного компонента колектора. Найбільш близьким аналогом є відомий пристрій (Патент України на корисну модель, № 17923, МПК А01К 61/00, Колектор для штучного культивування двостулкових молюсків, від 16.10.2006 p.), який містить вірьовку з закріпленим до неї опорним екологічним елементом. Опорний екологічний компонент виконаний у вигляді трубчастого рукава, що може зніматися, усередині якого розміщені порожнисті розпірні елементи у вигляді пластикової тари, наприклад пляшок, які нанизані на вірьовку разом з заглушками, що розміщені на протилежних сторонах рукава. Одна із заглушок має конусну поверхню, що взаємодіє з внутрішньою поверхнею опорного екологічного компонента. Опорний екологічний компонент складається із набору знімних елементів, які виконані із спресованих гранул корму тварин у вигляді котушок, які встановлені на постійних магнітах, що закріплені на вірьовці і з'єднані протилежними полюсами, а між стінками котушок розміщені металізовані гранули, покриті поліуретаном, які взаємодіють з магнітами. Ознаками, спільними з найближчим аналогом є наявність: - трубчастого опорного екологічного компонента, який може зніматися; - розпірних елементів у вигляді пластикових пляшок, що розміщені всередині колектора; - заглушок кріплення трубчастого опорного екологічного компонента, які розміщені з двох сторін колектора, одна із яких має конусну поверхню, що взаємодіє з внутрішньою поверхнею опорного екологічного компонента; - вірьовки на яку нанизані - трубчастий опорний екологічний компонент, розпірні елементи та заглушки. Недоліками найближчого аналога є те, що він не забезпечує сприятливі умови прикріплення личинок двостулкових молюсків (дрейсени) до поверхні опорного екологічного компонента колектора, наприклад, відсутнє штучне освітлення поверхні опорного екологічного компонента, внаслідок чого підвищується інтенсивність прикріплення личинок дрейсени (велігери) до поверхні опорного екологічного компонента. В основу корисної моделі поставлена задача розробити колектор для збору личинок двостулкових молюсків та їх культивування, який шляхом використання шорсткуватої поверхні опорного екологічного компонента та застосування його штучного освітлення дозволяє забезпечити сприятливі умови для інтенсифікації прикріплення личинок двостулкових молюсків (дрейсени) до поверхні опорного екологічного компонента та підвищення продуктивності колектора. Суттєвими ознаками корисної моделі є наявність: - трубчастого опорного екологічного компонента, який може зніматися, що виконаний багатошаровим та прозорим і складається із суцільної оболонки та розміщеною на її поверхні сіткою, яка є шорсткою; - розпірних елементів у вигляді пластикових пляшок, що розміщені усередині колектора; - заглушок кріплення трубчастого опорного екологічного компонента, які розміщені з двох сторін колектора, одна із яких має конусну поверхню, що взаємодіє з внутрішньою поверхнею опорного екологічного компонента; - вірьовки на яку нанизані - трубчастий опорний екологічний компонент, розпірні елементи та заглушки; - трубки, на якій розташована гірлянда джерел світла, що розміщена уздовж поздовжньої осі колектора; - додаткової трубчастої оболонки, розміщеною на поверхнях розпірних елементів, яка разом з трубкою утворюють герметичну порожнину. Відмінними від найближчого аналога ознаками корисної моделі є: 1 UA 73601 U 5 10 15 20 25 30 35 40 45 50 55 60 - виконання трубчастого опорного екологічного компонента, багатошаровим та прозорим, що складається із суцільної оболонки та розміщеною на її поверхні сіткою, яка є шорсткою; - наявність трубки, на якій розташована гірлянда джерел світла, що розміщена уздовж поздовжньої осі колектора; - додаткової трубчастої оболонки, розміщеною на поверхнях розпірних елементів, яка разом з трубкою утворюють герметичну порожнину. Технічна суть та принцип роботи запропонованого пристрою ілюструється кресленнями. На фіг. 1 зображений загальний вид; на фіг. 2 - виноска І на фіг. 1; на фіг. 3 - виноска II на фіг. 1. Колектор має трубчастий опорний екологічний компонент 1, який може зніматися, розпірні елементи 2, вірьовку 3, трубку 4, додаткову трубчасту оболонку 5, гірлянду джерел світла 6, заглушки 7-8, розрізні кільця 9. Трубчастий опорний екологічний компонент 1 виконаний багатошаровим і складається із суцільної оболонки 10, до якої закріплена сітка 11 з малими вічками. Сітка 11 утворює на оболонці 10 шорсткувату поверхню, до якої прикріплюються личинки двостулкових молюсків (дрейсени). Трубчастий опорний екологічний компонент 1 розміщений на додатковій суцільній трубчастій оболонці 5 усередині якої, уздовж поздовжньої осі, розміщений набір розпірних елементів 2. Розпірними елементами 2 є пластикові пляшки, наприклад дволітрові. Крізь розпірні елементи 2 проходить еластична трубка 4 із поліетилену, у якій розміщена вірьовка 3. Колектор має заглушки 7 та 8, які взаємодіють з трубчастим опорним екологічним компонентом 1, додатковою трубчастою оболонкою 5 і трубкою 4. Протилежні кінці трубки 4 закріплені до заглушок 7, 8 за допомогою еластичних конусних вставок 12 та гайок 13. Додаткова оболонка 5 одною стороною закріплена до заглушки 7 за допомогою конусних поверхонь еластичної вставки 14, шорсткої вставки 15 та накидної гайки 16, яка нагвинчується на різьбову частину вставки 15. (Конусні поверхні еластичної, шорсткої вставок та їх різьба на креслені не позначені). Протилежна сторона додаткової оболонки 5 закріплена до заглушки 8 за допомогою еластичної втулки 17 та пружинних кілець 18. Протилежні кінці трубчастого опорного екологічного компонента 1 кріпляться за допомогою хомутів 19. Один із кінців трубчастого опорного екологічного компонента 1 прикріплюють до вставки 15 заглушки 7, а протилежний - до рифлення заглушки 8 разом з рукояткою 20. (Рифлення заглушки на кресленні не позначено). Герметичне з'єднання трубки 4, додаткової трубчастої оболонки 5 з заглушками 7, 8 утворює герметичні порожнини у кожному розпірному елементі - (пляшці) 2, через які проходить гірлянда джерел світла 6. Один із кінців гірлянди проходить крізь отвір 21 заглушки 7 і закінчується клемами для з'єднання його дротів з джерелом напруги, наприклад акумулятором. Дроти гірлянди 6 у заглушці 7 герметизуються, наприклад клеєм. (Джерела освітлення, клеми дротів гірлянди на кресленні не позначені). Протилежний кінець гірлянди 6 прикріплюють до пробки (горловини) останньої пляшки розпірного елемента 2. Переміщення вірьовки 3 у трубці 4 обмежують розрізні кільця 9. До протилежних сторін вірьовки 3 закріплені карабіни 22, один із яких використовують для закріплення колектора, наприклад до плота, а інший до якоря. Як джерела світла використовують, наприклад світлодіоди RL50-UR543 фірми «EXCEED». Додаткову трубчасту оболонку 5, суцільну оболонку 10 трубчастого опорного екологічного компонента 1 виготовляють із прозорої поліетиленової плівки товщиною 0,5-1,0 мм, а сітка 11 трубчастого опорного екологічного компонента 1 може бути виготовлена, наприклад. із капрону. Колектор працює таким чином. Колектор у водоймі прикріплюють до плота. Клеми гірлянди приєднують до акумулятора. Крізь прозорі стінки пляшок 2, додаткової трубчастої оболонки 5, трубчастий опорний екологічний компонент 1 стає штучно освітленим. Освітлення трубчастого опорного екологічного компонента 1 та його шорстка поверхня сприяють більш інтенсивному прикріпленню личинок двостулкових молюсків (дрейсени) внаслідок біологічної особливості личинок реагувати на світло та переміщуватись в напрямку джерела світла (позитивний фототаксис) та шорсткої поверхні трубчастого опорного екологічного компонента. Після вирощення харчової продукції на поверхні трубчастого опорного екологічного компонента 1 колектор відкріплюють від плоту, закріплюють трубчастий опорний екологічний компонент 1 шляхом зняття хомутів 19. Потім тримаючи за карабін 22 за допомогою рукоятки 20 стягують трубчастий опорний екологічний компонент 1 з додаткової трубчастої оболонки 5. Знятий трубчастий опорний екологічний компонент 1 передають з вирощеними двостулковими молюсками для їх подальшої переробки. 2 UA 73601 U 5 10 Для механізованого зняття харчової продукції з трубчастого опорного екологічного компонента 1 застосовують, наприклад загальновідомий пристрій барабанного типу. (Пристрій переробки харчової продукції на кресленні не показаний). Запропонований пристрій у порівнянні з відомими - базовими пристроями дозволяє приваблювати личинок двостулкових молюсків (дрейсени) до більш інтенсивного прикріплення їх до шорсткої поверхні трубчастого опорного екологічного компонента. Крім того, при застосуванні колектора знижуються втрати частини вирощеної харчової продукції внаслідок відривання їх від трубчастого опорного екологічного компонента під дією хвиль та за рахунок рухомості самого колектора. Використання для виготовлення колектора пластикової тари пляшок, дає можливість зменшити забруднення навколишнього природного середовища. Зняття вирощеної харчової продукції механізованим способом дає можливість також підвищити продуктивність виконання робіт та забезпечить рентабельність всього виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Колектор для збору личинок двостулкових молюсків та їх культивування, що містить трубчастий опорний екологічний компонент, який може зніматися, всередині якого розміщені розпірні елементи у вигляді пластикових пляшок, які нанизані на вірьовку разом з заглушками, що розміщені на протилежних сторонах колектора, одна із яких має конусну поверхню, взаємодіючу з внутрішньою поверхнею трубчастого опорного екологічного компонента, який відрізняється тим, що у кожній герметичній порожнині розпірного елемента, що утворені трубкою з розміщеною в ній вірьовкою та додатковою трубчастою оболонкою, розміщеною на їх зовнішній поверхні, уздовж поздовжньої осі колектора встановлена гірлянда джерел світла, а трубчастий опорний екологічний компонент розміщений на додатковій трубчастій оболонці виконаний багатошаровим та прозорим і складається із суцільної оболонки, на поверхні якої розміщена сітка. 3 UA 73601 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
