Пристрій для дистанційного мінування та розмінування

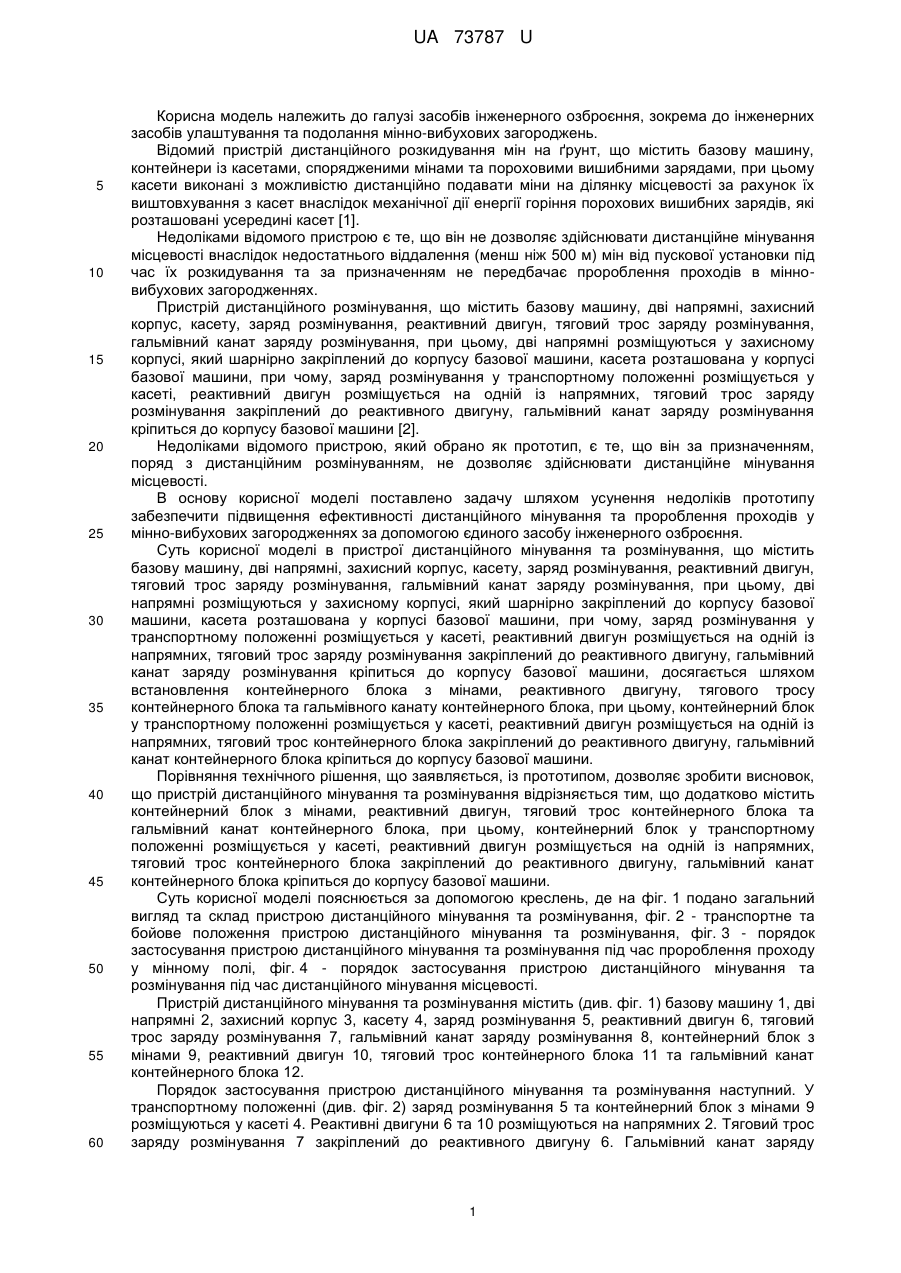

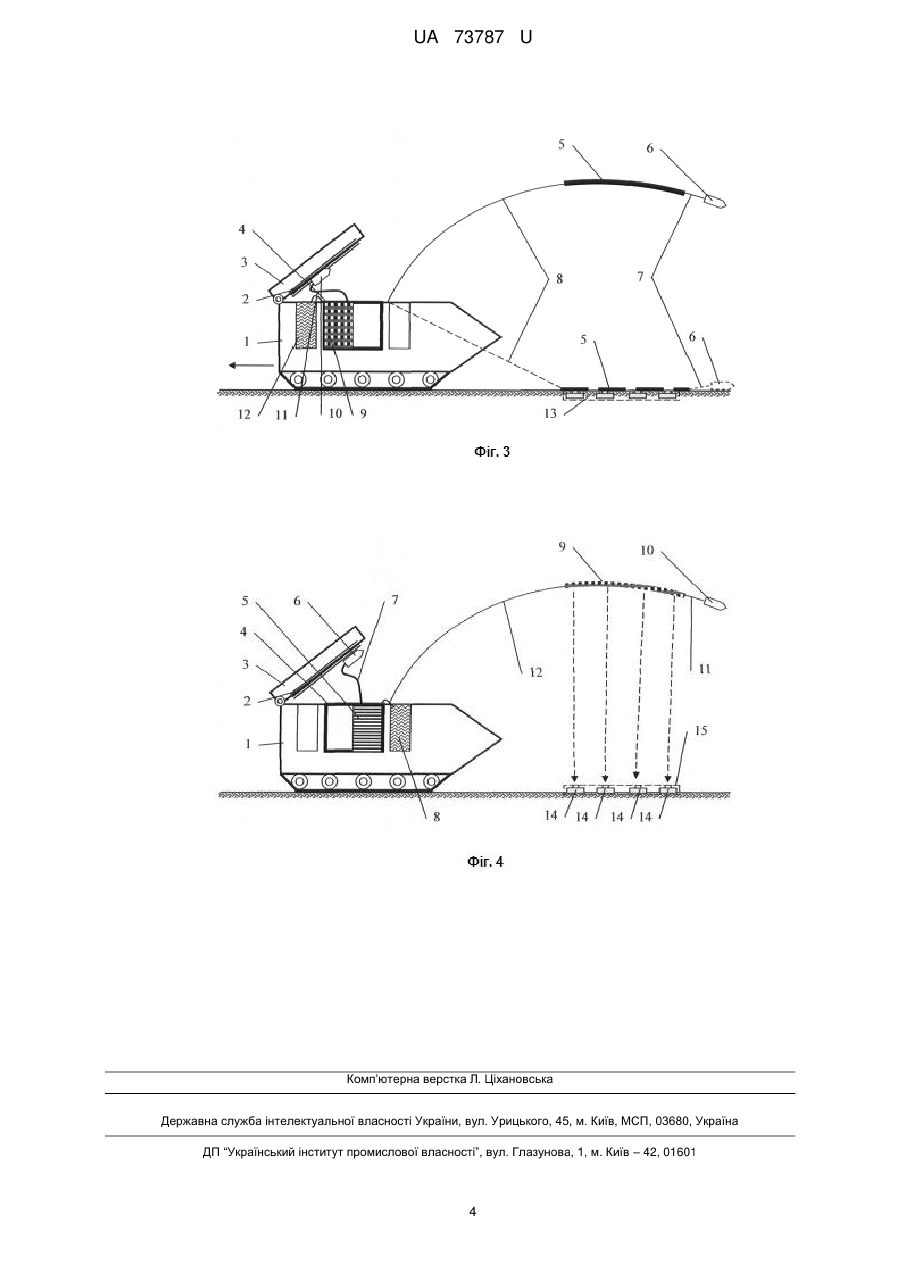

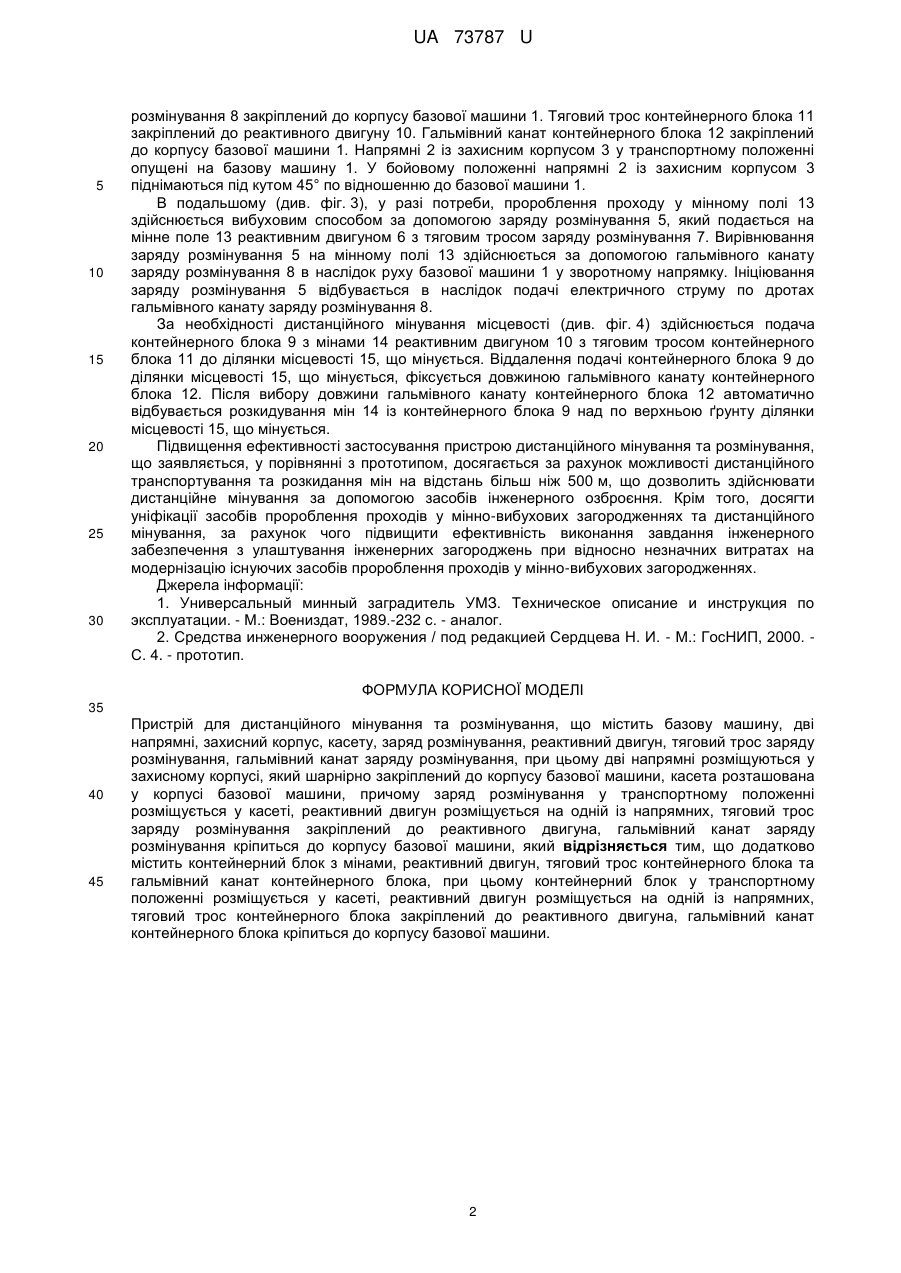

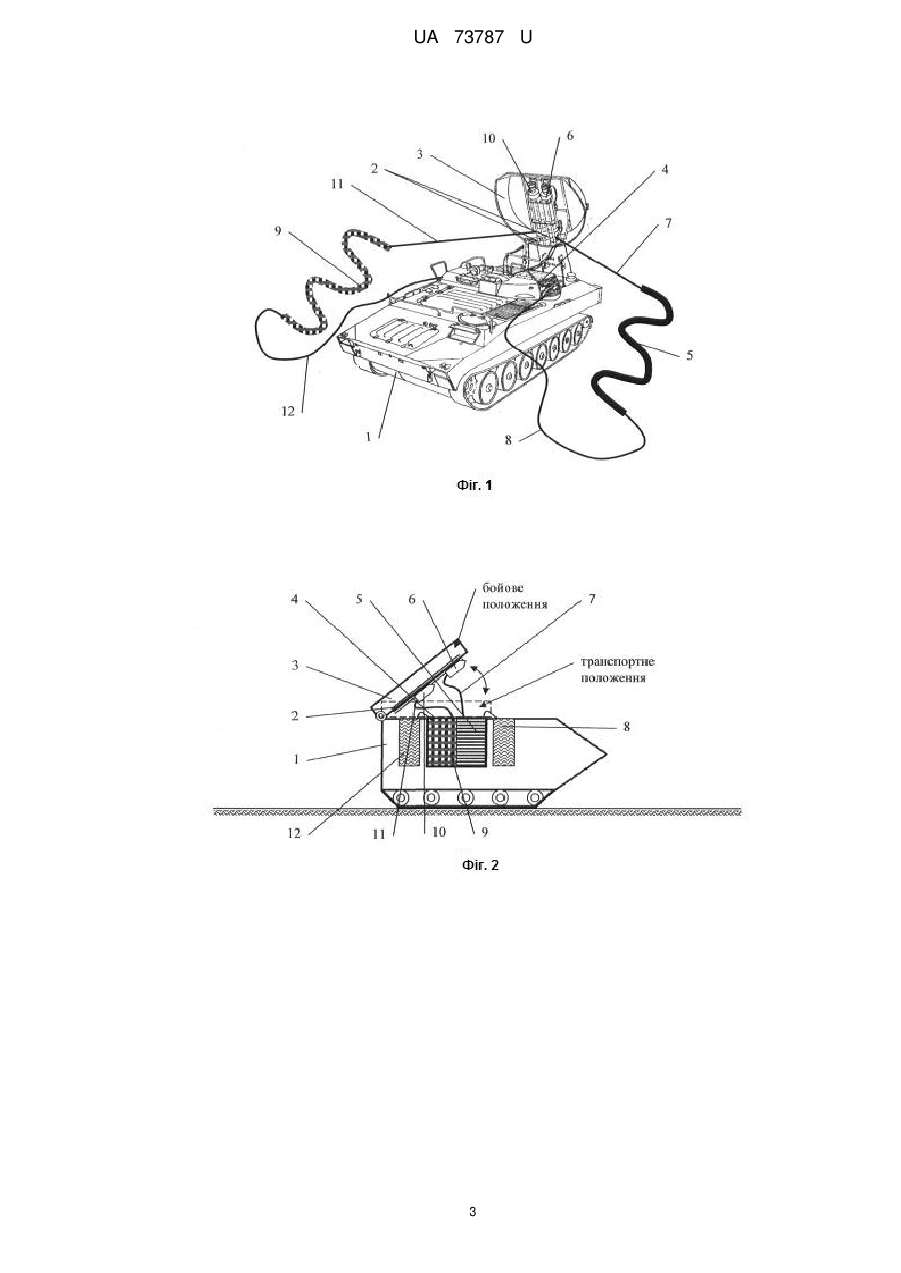

Реферат: UA 73787 U UA 73787 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі засобів інженерного озброєння, зокрема до інженерних засобів улаштування та подолання мінно-вибухових загороджень. Відомий пристрій дистанційного розкидування мін на ґрунт, що містить базову машину, контейнери із касетами, спорядженими мінами та пороховими вишибними зарядами, при цьому касети виконані з можливістю дистанційно подавати міни на ділянку місцевості за рахунок їх виштовхування з касет внаслідок механічної дії енергії горіння порохових вишибних зарядів, які розташовані усередині касет [1]. Недоліками відомого пристрою є те, що він не дозволяє здійснювати дистанційне мінування місцевості внаслідок недостатнього віддалення (менш ніж 500 м) мін від пускової установки під час їх розкидування та за призначенням не передбачає пророблення проходів в мінновибухових загородженнях. Пристрій дистанційного розмінування, що містить базову машину, дві напрямні, захисний корпус, касету, заряд розмінування, реактивний двигун, тяговий трос заряду розмінування, гальмівний канат заряду розмінування, при цьому, дві напрямні розміщуються у захисному корпусі, який шарнірно закріплений до корпусу базової машини, касета розташована у корпусі базової машини, при чому, заряд розмінування у транспортному положенні розміщується у касеті, реактивний двигун розміщується на одній із напрямних, тяговий трос заряду розмінування закріплений до реактивного двигуну, гальмівний канат заряду розмінування кріпиться до корпусу базової машини [2]. Недоліками відомого пристрою, який обрано як прототип, є те, що він за призначенням, поряд з дистанційним розмінуванням, не дозволяє здійснювати дистанційне мінування місцевості. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити підвищення ефективності дистанційного мінування та пророблення проходів у мінно-вибухових загородженнях за допомогою єдиного засобу інженерного озброєння. Суть корисної моделі в пристрої дистанційного мінування та розмінування, що містить базову машину, дві напрямні, захисний корпус, касету, заряд розмінування, реактивний двигун, тяговий трос заряду розмінування, гальмівний канат заряду розмінування, при цьому, дві напрямні розміщуються у захисному корпусі, який шарнірно закріплений до корпусу базової машини, касета розташована у корпусі базової машини, при чому, заряд розмінування у транспортному положенні розміщується у касеті, реактивний двигун розміщується на одній із напрямних, тяговий трос заряду розмінування закріплений до реактивного двигуну, гальмівний канат заряду розмінування кріпиться до корпусу базової машини, досягається шляхом встановлення контейнерного блока з мінами, реактивного двигуну, тягового тросу контейнерного блока та гальмівного канату контейнерного блока, при цьому, контейнерний блок у транспортному положенні розміщується у касеті, реактивний двигун розміщується на одній із напрямних, тяговий трос контейнерного блока закріплений до реактивного двигуну, гальмівний канат контейнерного блока кріпиться до корпусу базової машини. Порівняння технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що пристрій дистанційного мінування та розмінування відрізняється тим, що додатково містить контейнерний блок з мінами, реактивний двигун, тяговий трос контейнерного блока та гальмівний канат контейнерного блока, при цьому, контейнерний блок у транспортному положенні розміщується у касеті, реактивний двигун розміщується на одній із напрямних, тяговий трос контейнерного блока закріплений до реактивного двигуну, гальмівний канат контейнерного блока кріпиться до корпусу базової машини. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 подано загальний вигляд та склад пристрою дистанційного мінування та розмінування, фіг. 2 - транспортне та бойове положення пристрою дистанційного мінування та розмінування, фіг. 3 - порядок застосування пристрою дистанційного мінування та розмінування під час пророблення проходу у мінному полі, фіг. 4 - порядок застосування пристрою дистанційного мінування та розмінування під час дистанційного мінування місцевості. Пристрій дистанційного мінування та розмінування містить (див. фіг. 1) базову машину 1, дві напрямні 2, захисний корпус 3, касету 4, заряд розмінування 5, реактивний двигун 6, тяговий трос заряду розмінування 7, гальмівний канат заряду розмінування 8, контейнерний блок з мінами 9, реактивний двигун 10, тяговий трос контейнерного блока 11 та гальмівний канат контейнерного блока 12. Порядок застосування пристрою дистанційного мінування та розмінування наступний. У транспортному положенні (див. фіг. 2) заряд розмінування 5 та контейнерний блок з мінами 9 розміщуються у касеті 4. Реактивні двигуни 6 та 10 розміщуються на напрямних 2. Тяговий трос заряду розмінування 7 закріплений до реактивного двигуну 6. Гальмівний канат заряду 1 UA 73787 U 5 10 15 20 25 30 розмінування 8 закріплений до корпусу базової машини 1. Тяговий трос контейнерного блока 11 закріплений до реактивного двигуну 10. Гальмівний канат контейнерного блока 12 закріплений до корпусу базової машини 1. Напрямні 2 із захисним корпусом 3 у транспортному положенні опущені на базову машину 1. У бойовому положенні напрямні 2 із захисним корпусом 3 піднімаються під кутом 45° по відношенню до базової машини 1. В подальшому (див. фіг. 3), у разі потреби, пророблення проходу у мінному полі 13 здійснюється вибуховим способом за допомогою заряду розмінування 5, який подається на мінне поле 13 реактивним двигуном 6 з тяговим тросом заряду розмінування 7. Вирівнювання заряду розмінування 5 на мінному полі 13 здійснюється за допомогою гальмівного канату заряду розмінування 8 в наслідок руху базової машини 1 у зворотному напрямку. Ініціювання заряду розмінування 5 відбувається в наслідок подачі електричного струму по дротах гальмівного канату заряду розмінування 8. За необхідності дистанційного мінування місцевості (див. фіг. 4) здійснюється подача контейнерного блока 9 з мінами 14 реактивним двигуном 10 з тяговим тросом контейнерного блока 11 до ділянки місцевості 15, що мінується. Віддалення подачі контейнерного блока 9 до ділянки місцевості 15, що мінується, фіксується довжиною гальмівного канату контейнерного блока 12. Після вибору довжини гальмівного канату контейнерного блока 12 автоматично відбувається розкидування мін 14 із контейнерного блока 9 над по верхньою ґрунту ділянки місцевості 15, що мінується. Підвищення ефективності застосування пристрою дистанційного мінування та розмінування, що заявляється, у порівнянні з прототипом, досягається за рахунок можливості дистанційного транспортування та розкидання мін на відстань більш ніж 500 м, що дозволить здійснювати дистанційне мінування за допомогою засобів інженерного озброєння. Крім того, досягти уніфікації засобів пророблення проходів у мінно-вибухових загородженнях та дистанційного мінування, за рахунок чого підвищити ефективність виконання завдання інженерного забезпечення з улаштування інженерних загороджень при відносно незначних витратах на модернізацію існуючих засобів пророблення проходів у мінно-вибухових загородженнях. Джерела інформації: 1. Универсальный минный заградитель УМЗ. Техническое описание и инструкция по эксплуатации. - М.: Воениздат, 1989.-232 с. - аналог. 2. Средства инженерного вооружения / под редакцией Сердцева Н. И. - М.: ГосНИП, 2000. С. 4. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Пристрій для дистанційного мінування та розмінування, що містить базову машину, дві напрямні, захисний корпус, касету, заряд розмінування, реактивний двигун, тяговий трос заряду розмінування, гальмівний канат заряду розмінування, при цьому дві напрямні розміщуються у захисному корпусі, який шарнірно закріплений до корпусу базової машини, касета розташована у корпусі базової машини, причому заряд розмінування у транспортному положенні розміщується у касеті, реактивний двигун розміщується на одній із напрямних, тяговий трос заряду розмінування закріплений до реактивного двигуна, гальмівний канат заряду розмінування кріпиться до корпусу базової машини, який відрізняється тим, що додатково містить контейнерний блок з мінами, реактивний двигун, тяговий трос контейнерного блока та гальмівний канат контейнерного блока, при цьому контейнерний блок у транспортному положенні розміщується у касеті, реактивний двигун розміщується на одній із напрямних, тяговий трос контейнерного блока закріплений до реактивного двигуна, гальмівний канат контейнерного блока кріпиться до корпусу базової машини. 2 UA 73787 U 3 UA 73787 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
