Технологічне обладнання розпушувача для розбирання завалів

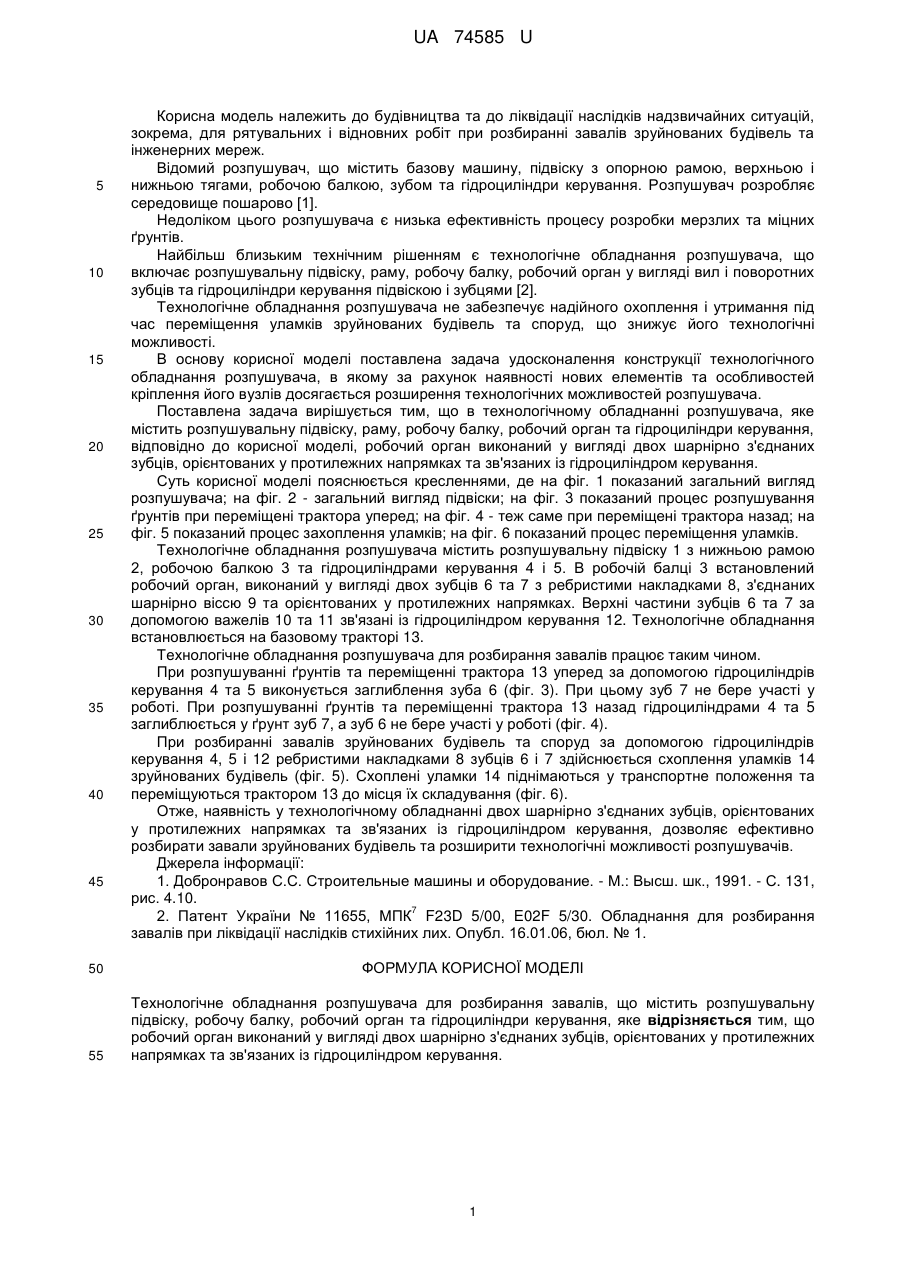

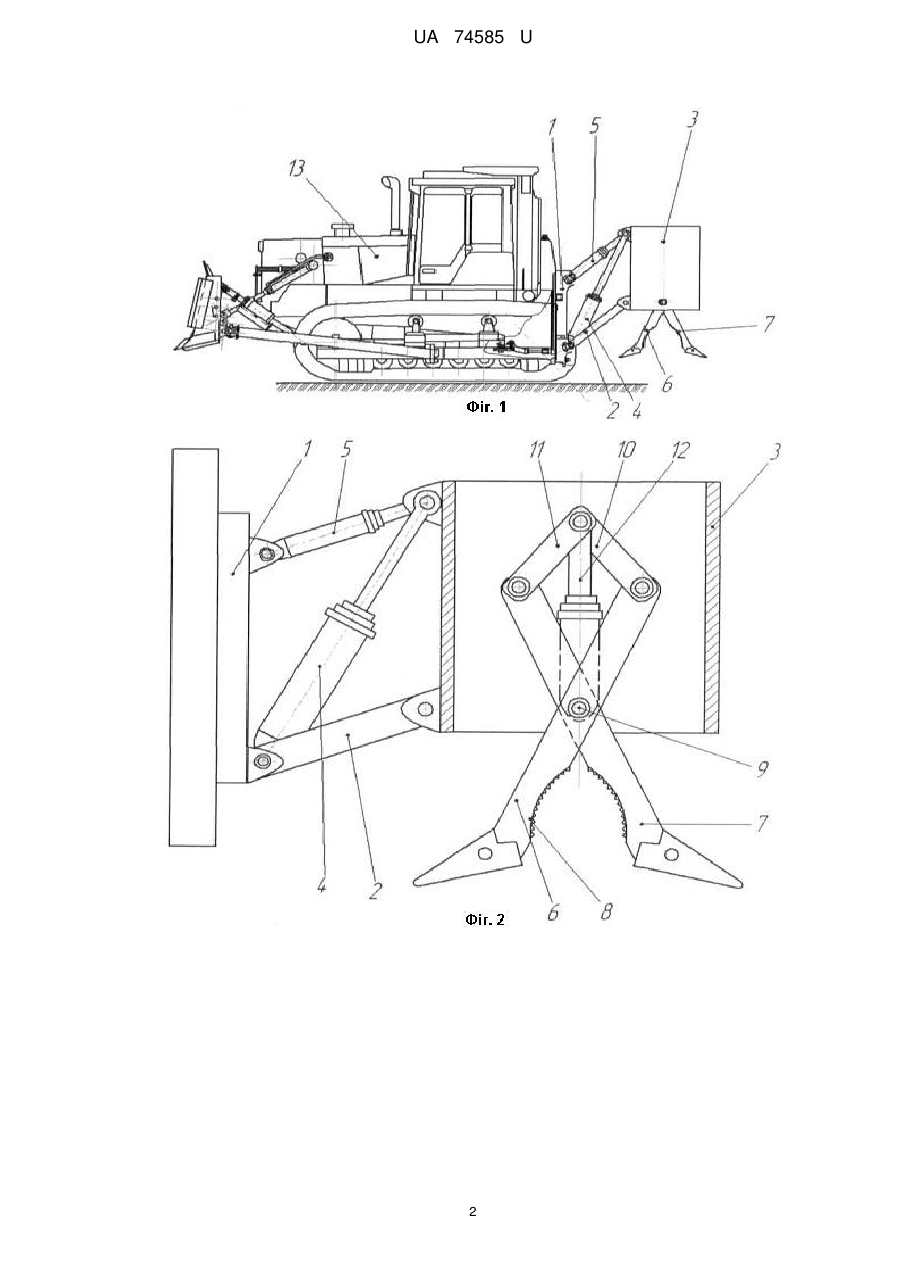

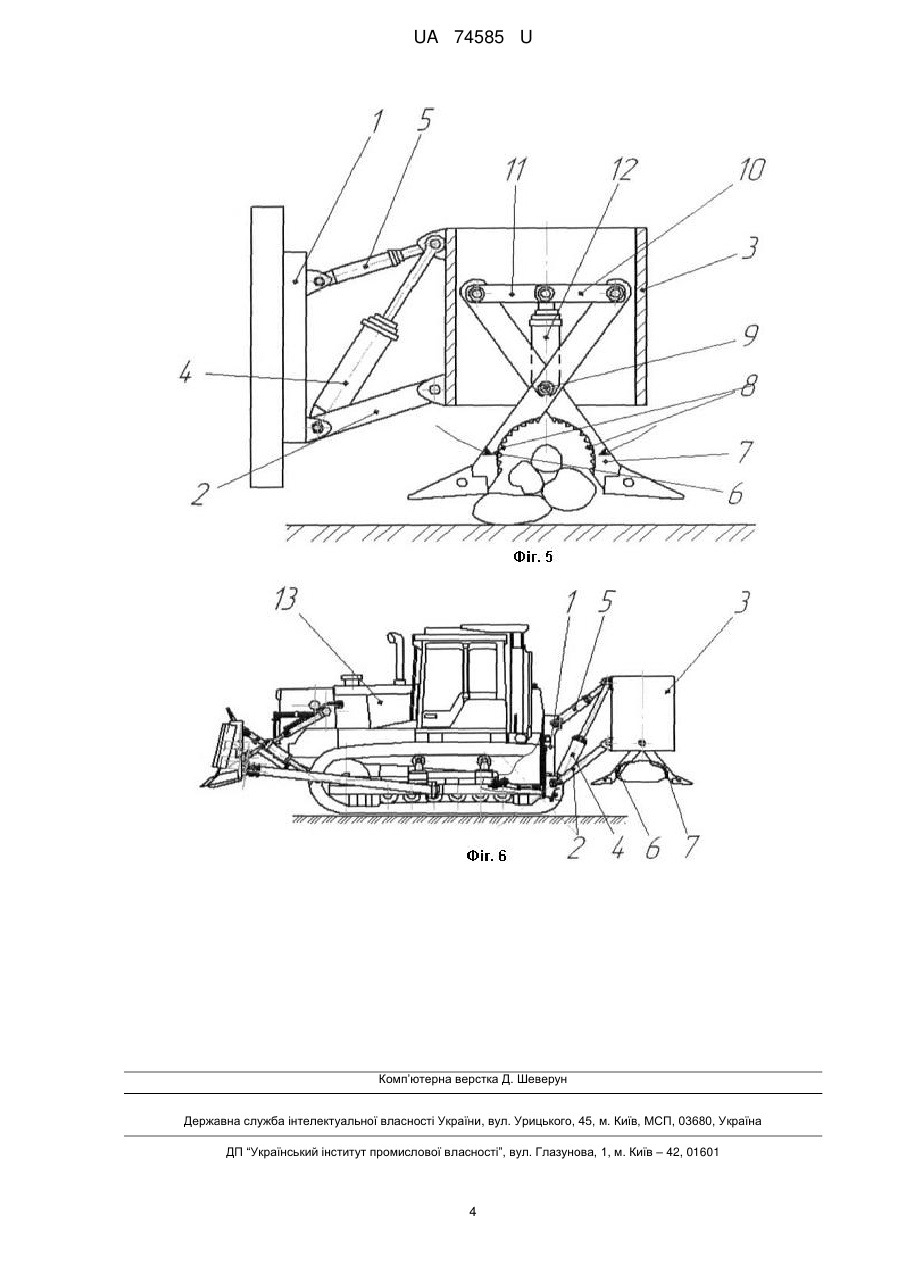

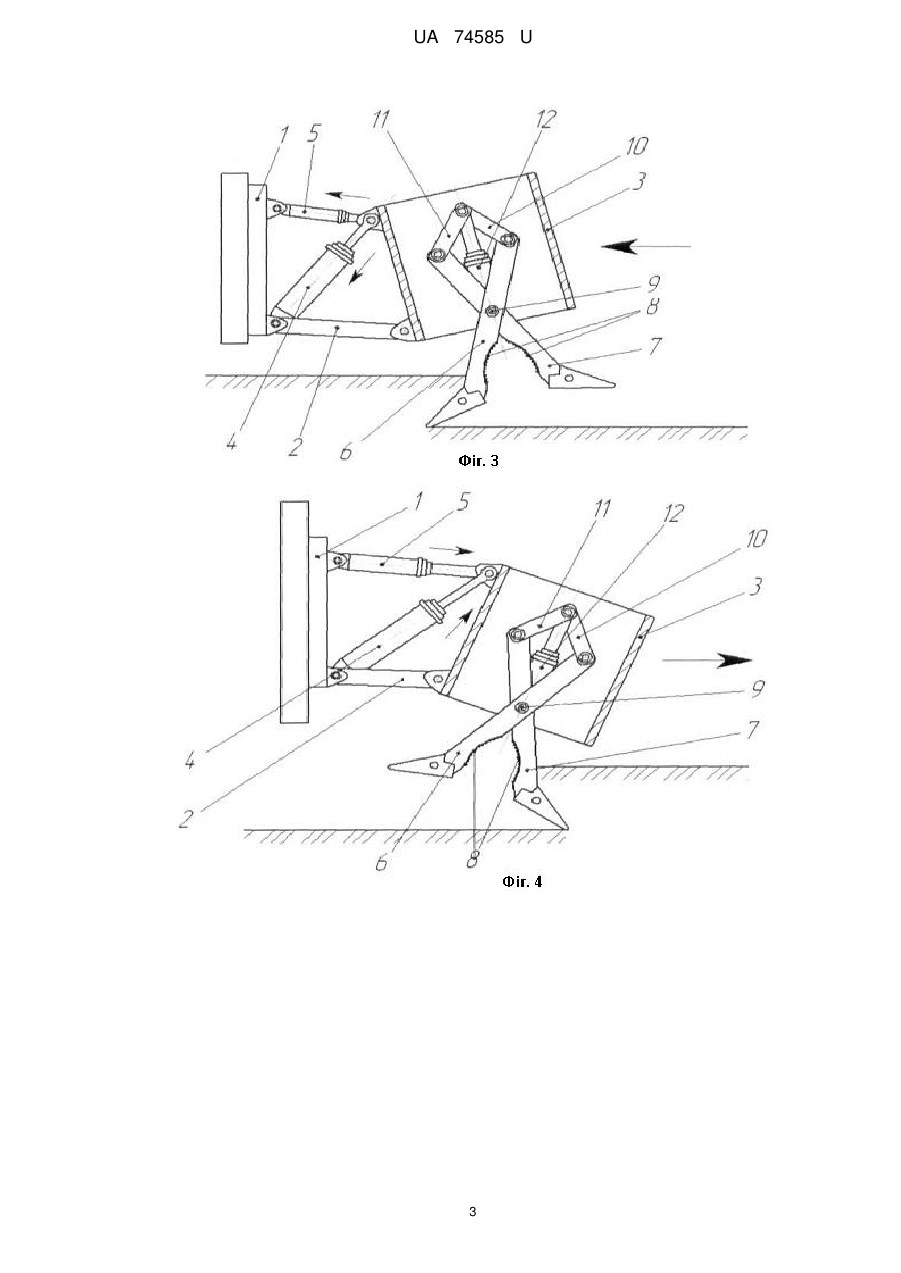

Реферат: Технологічне обладнання розпушувача для розбирання завалів містить розпушувальну підвіску, робочу балку, робочий орган та гідроциліндри керування. Робочий орган виконаний у вигляді двох шарнірно з'єднаних зубців, орієнтованих у протилежних напрямках та зв'язаних із гідроциліндром керування. UA 74585 U (12) UA 74585 U UA 74585 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва та до ліквідації наслідків надзвичайних ситуацій, зокрема, для рятувальних і відновних робіт при розбиранні завалів зруйнованих будівель та інженерних мереж. Відомий розпушувач, що містить базову машину, підвіску з опорною рамою, верхньою і нижньою тягами, робочою балкою, зубом та гідроциліндри керування. Розпушувач розробляє середовище пошарово [1]. Недоліком цього розпушувача є низька ефективність процесу розробки мерзлих та міцних ґрунтів. Найбільш близьким технічним рішенням є технологічне обладнання розпушувача, що включає розпушувальну підвіску, раму, робочу балку, робочий орган у вигляді вил і поворотних зубців та гідроциліндри керування підвіскою і зубцями [2]. Технологічне обладнання розпушувача не забезпечує надійного охоплення і утримання під час переміщення уламків зруйнованих будівель та споруд, що знижує його технологічні можливості. В основу корисної моделі поставлена задача удосконалення конструкції технологічного обладнання розпушувача, в якому за рахунок наявності нових елементів та особливостей кріплення його вузлів досягається розширення технологічних можливостей розпушувача. Поставлена задача вирішується тим, що в технологічному обладнанні розпушувача, яке містить розпушувальну підвіску, раму, робочу балку, робочий орган та гідроциліндри керування, відповідно до корисної моделі, робочий орган виконаний у вигляді двох шарнірно з'єднаних зубців, орієнтованих у протилежних напрямках та зв'язаних із гідроциліндром керування. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд розпушувача; на фіг. 2 - загальний вигляд підвіски; на фіг. 3 показаний процес розпушування ґрунтів при переміщені трактора уперед; на фіг. 4 - теж саме при переміщені трактора назад; на фіг. 5 показаний процес захоплення уламків; на фіг. 6 показаний процес переміщення уламків. Технологічне обладнання розпушувача містить розпушувальну підвіску 1 з нижньою рамою 2, робочою балкою 3 та гідроциліндрами керування 4 і 5. В робочій балці 3 встановлений робочий орган, виконаний у вигляді двох зубців 6 та 7 з ребристими накладками 8, з'єднаних шарнірно віссю 9 та орієнтованих у протилежних напрямках. Верхні частини зубців 6 та 7 за допомогою важелів 10 та 11 зв'язані із гідроциліндром керування 12. Технологічне обладнання встановлюється на базовому тракторі 13. Технологічне обладнання розпушувача для розбирання завалів працює таким чином. При розпушуванні ґрунтів та переміщенні трактора 13 уперед за допомогою гідроциліндрів керування 4 та 5 виконується заглиблення зуба 6 (фіг. 3). При цьому зуб 7 не бере участі у роботі. При розпушуванні ґрунтів та переміщенні трактора 13 назад гідроциліндрами 4 та 5 заглиблюється у ґрунт зуб 7, а зуб 6 не бере участі у роботі (фіг. 4). При розбиранні завалів зруйнованих будівель та споруд за допомогою гідроциліндрів керування 4, 5 і 12 ребристими накладками 8 зубців 6 і 7 здійснюється схоплення уламків 14 зруйнованих будівель (фіг. 5). Схоплені уламки 14 піднімаються у транспортне положення та переміщуються трактором 13 до місця їх складування (фіг. 6). Отже, наявність у технологічному обладнанні двох шарнірно з'єднаних зубців, орієнтованих у протилежних напрямках та зв'язаних із гідроциліндром керування, дозволяє ефективно розбирати завали зруйнованих будівель та розширити технологічні можливості розпушувачів. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. - М.: Высш. шк., 1991. - С. 131, рис. 4.10. 7 2. Патент України № 11655, МПК F23D 5/00, E02F 5/30. Обладнання для розбирання завалів при ліквідації наслідків стихійних лих. Опубл. 16.01.06, бюл. № 1. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Технологічне обладнання розпушувача для розбирання завалів, що містить розпушувальну підвіску, робочу балку, робочий орган та гідроциліндри керування, яке відрізняється тим, що робочий орган виконаний у вигляді двох шарнірно з'єднаних зубців, орієнтованих у протилежних напрямках та зв'язаних із гідроциліндром керування. 1 UA 74585 U 2 UA 74585 U 3 UA 74585 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
