Робочий орган землерийної машини

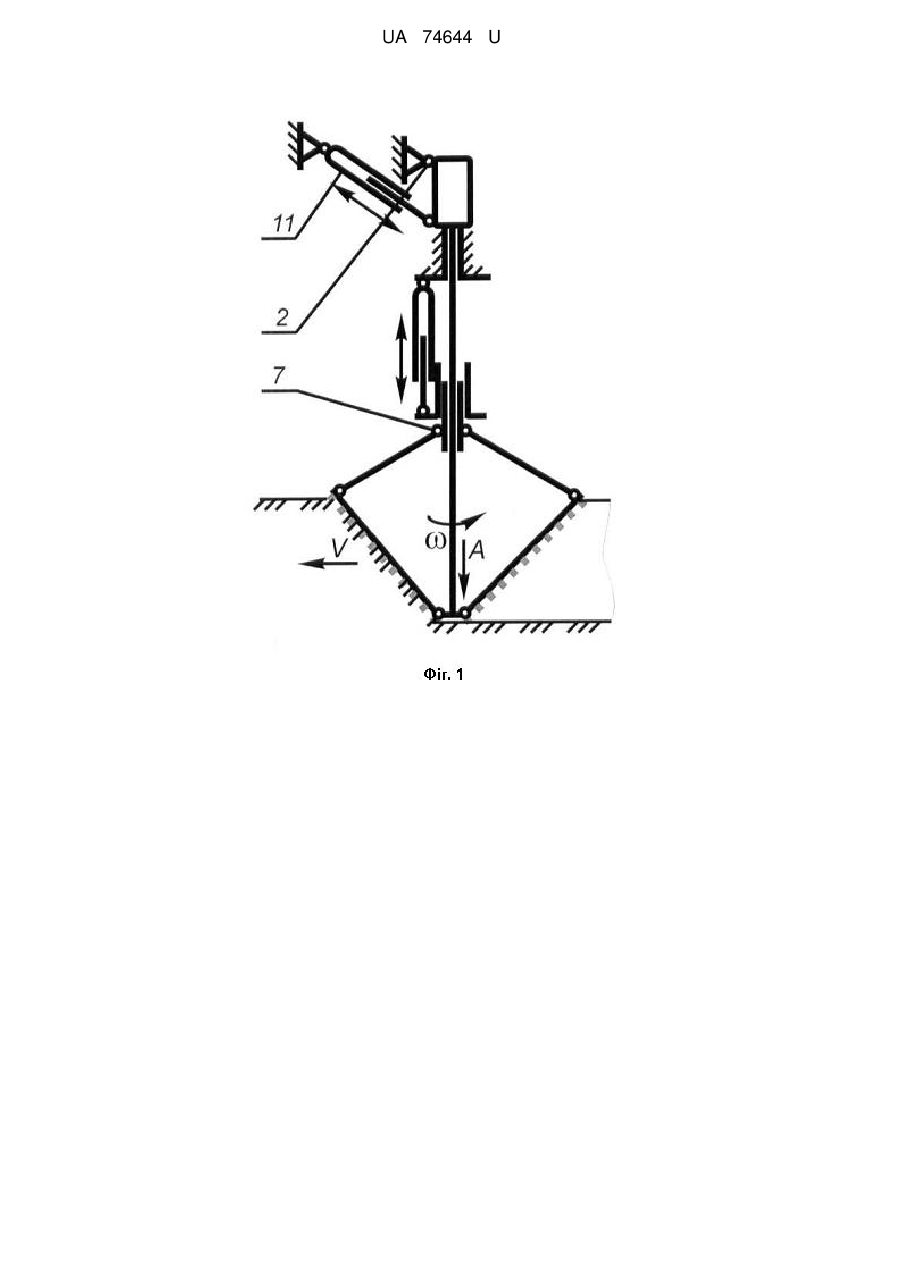

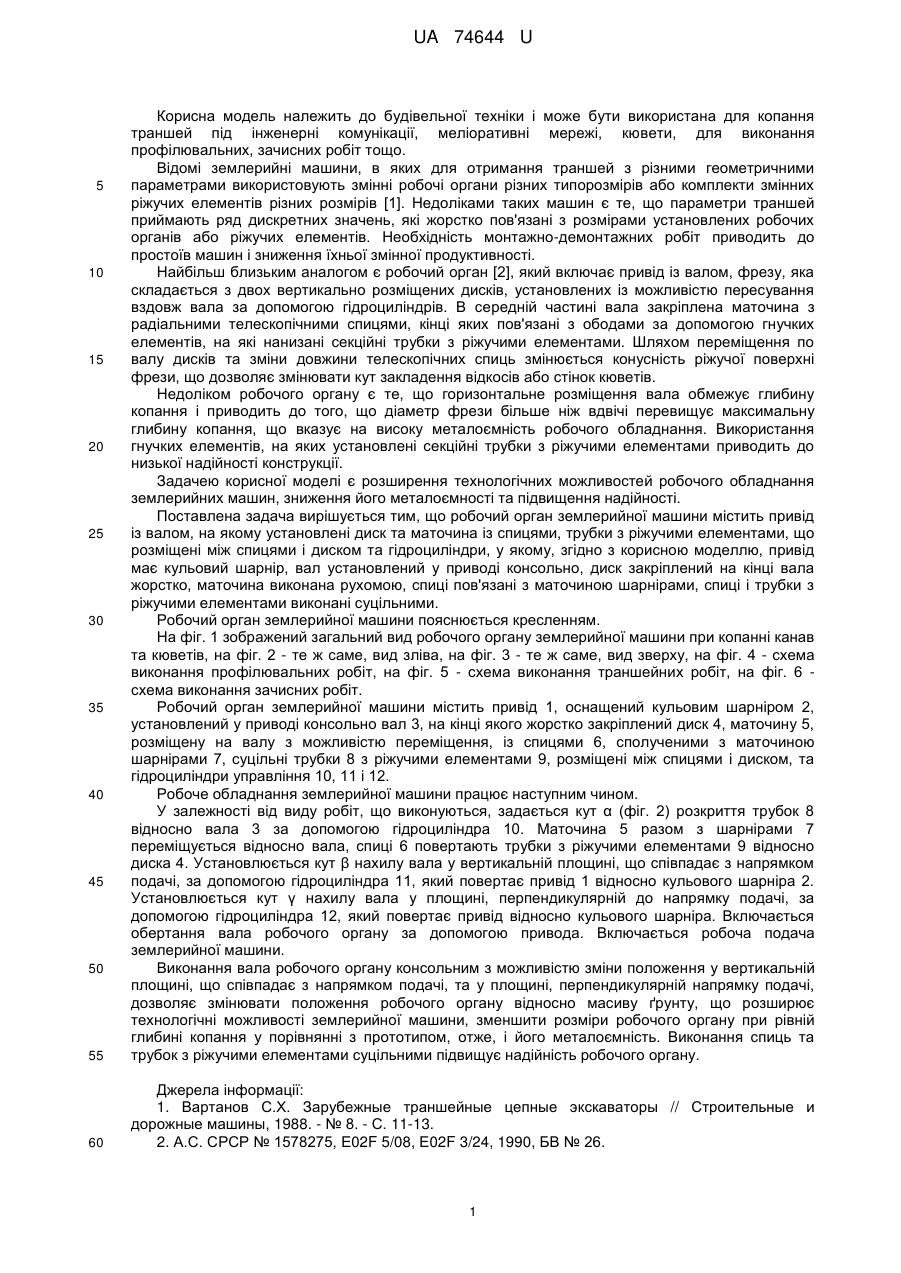

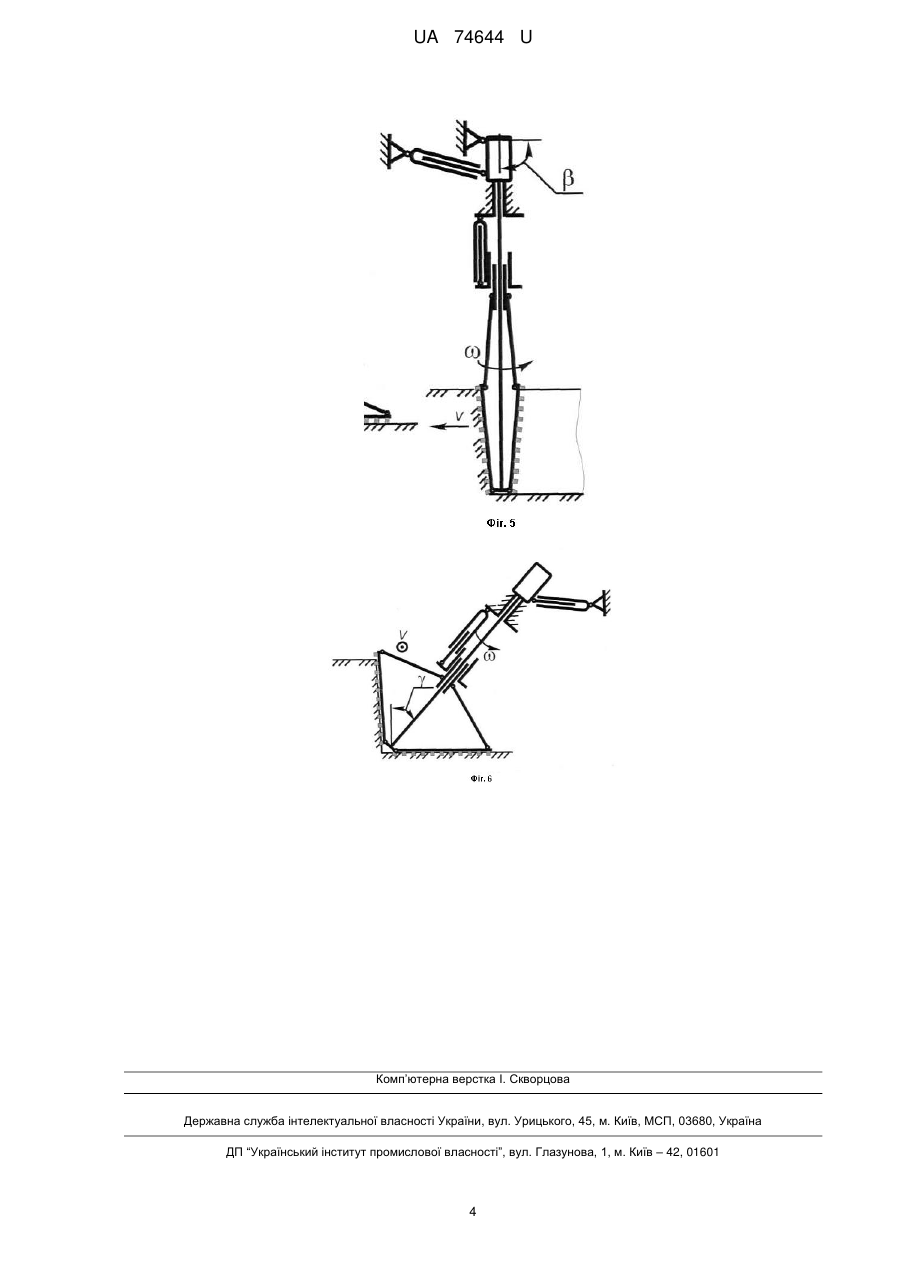

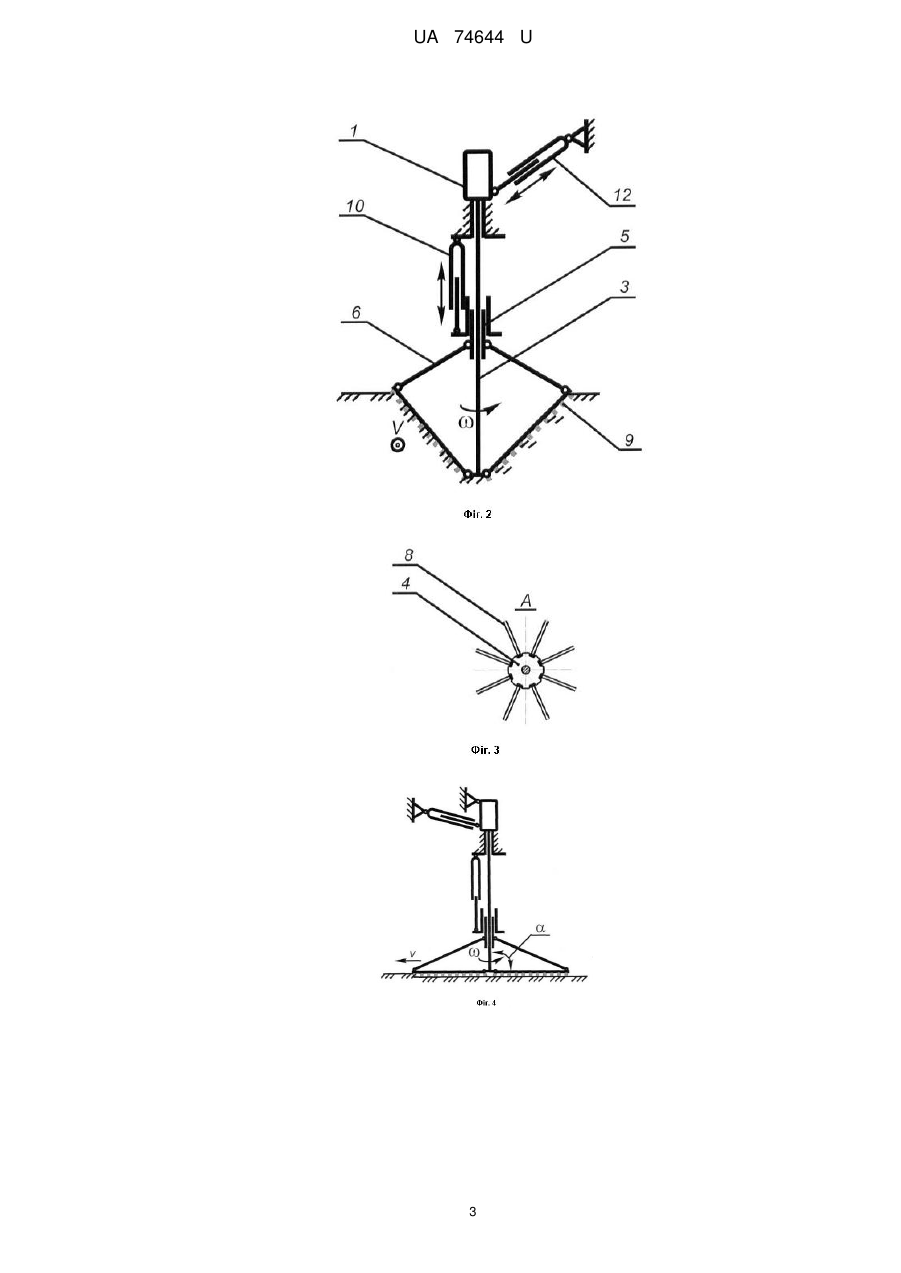

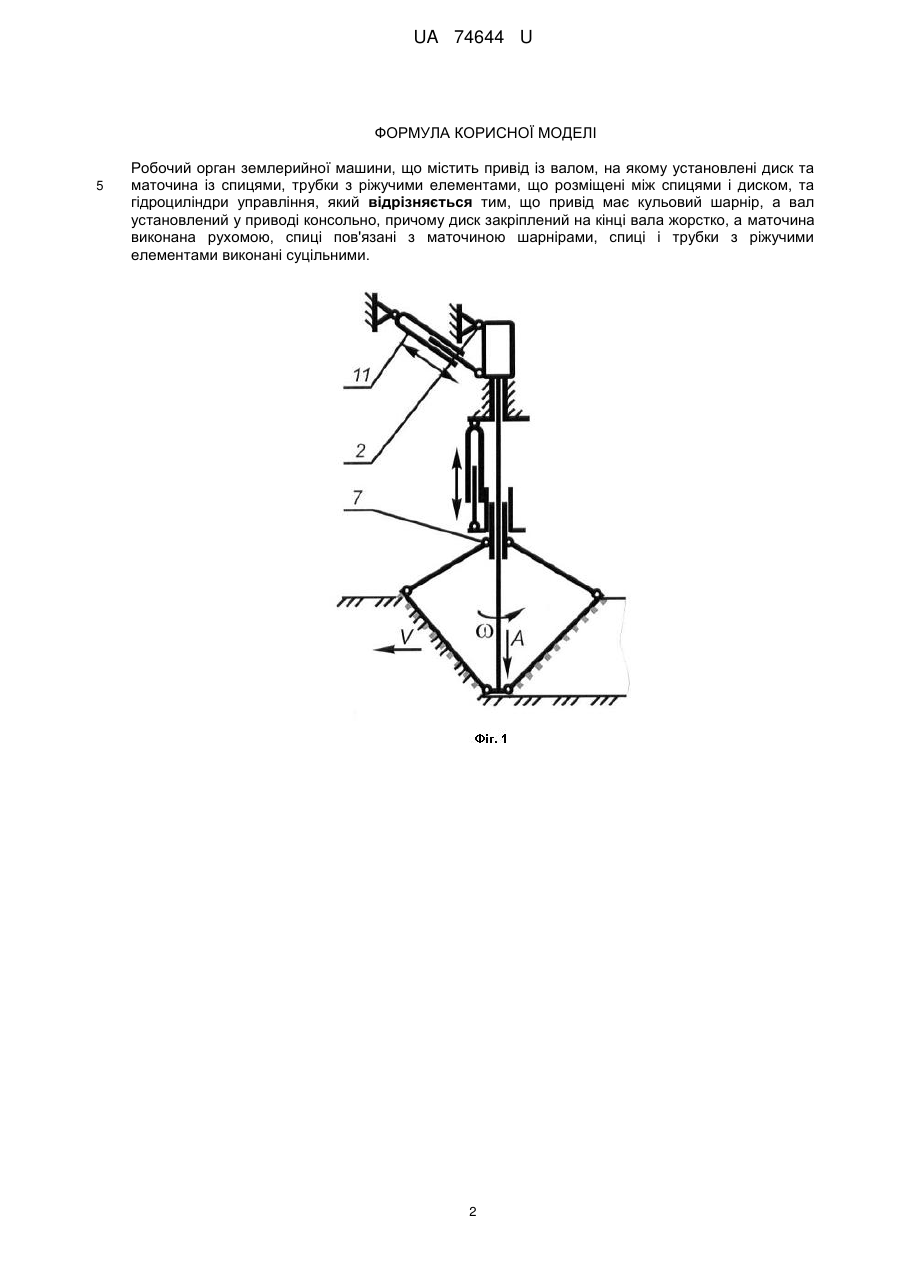

Реферат: UA 74644 U UA 74644 U 55 Корисна модель належить до будівельної техніки і може бути використана для копання траншей під інженерні комунікації, меліоративні мережі, кювети, для виконання профілювальних, зачисних робіт тощо. Відомі землерийні машини, в яких для отримання траншей з різними геометричними параметрами використовують змінні робочі органи різних типорозмірів або комплекти змінних ріжучих елементів різних розмірів [1]. Недоліками таких машин є те, що параметри траншей приймають ряд дискретних значень, які жорстко пов'язані з розмірами установлених робочих органів або ріжучих елементів. Необхідність монтажно-демонтажних робіт приводить до простоїв машин і зниження їхньої змінної продуктивності. Найбільш близьким аналогом є робочий орган [2], який включає привід із валом, фрезу, яка складається з двох вертикально розміщених дисків, установлених із можливістю пересування вздовж вала за допомогою гідроциліндрів. В середній частині вала закріплена маточина з радіальними телескопічними спицями, кінці яких пов'язані з ободами за допомогою гнучких елементів, на які нанизані секційні трубки з ріжучими елементами. Шляхом переміщення по валу дисків та зміни довжини телескопічних спиць змінюється конусність ріжучої поверхні фрези, що дозволяє змінювати кут закладення відкосів або стінок кюветів. Недоліком робочого органу є те, що горизонтальне розміщення вала обмежує глибину копання і приводить до того, що діаметр фрези більше ніж вдвічі перевищує максимальну глибину копання, що вказує на високу металоємність робочого обладнання. Використання гнучких елементів, на яких установлені секційні трубки з ріжучими елементами приводить до низької надійності конструкції. Задачею корисної моделі є розширення технологічних можливостей робочого обладнання землерийних машин, зниження його металоємності та підвищення надійності. Поставлена задача вирішується тим, що робочий орган землерийної машини містить привід із валом, на якому установлені диск та маточина із спицями, трубки з ріжучими елементами, що розміщені між спицями і диском та гідроциліндри, у якому, згідно з корисною моделлю, привід має кульовий шарнір, вал установлений у приводі консольно, диск закріплений на кінці вала жорстко, маточина виконана рухомою, спиці пов'язані з маточиною шарнірами, спиці і трубки з ріжучими елементами виконані суцільними. Робочий орган землерийної машини пояснюється кресленням. На фіг. 1 зображений загальний вид робочого органу землерийної машини при копанні канав та кюветів, на фіг. 2 - те ж саме, вид зліва, на фіг. 3 - те ж саме, вид зверху, на фіг. 4 - схема виконання профілювальних робіт, на фіг. 5 - схема виконання траншейних робіт, на фіг. 6 схема виконання зачисних робіт. Робочий орган землерийної машини містить привід 1, оснащений кульовим шарніром 2, установлений у приводі консольно вал 3, на кінці якого жорстко закріплений диск 4, маточину 5, розміщену на валу з можливістю переміщення, із спицями 6, сполученими з маточиною шарнірами 7, суцільні трубки 8 з ріжучими елементами 9, розміщені між спицями і диском, та гідроциліндри управління 10, 11 і 12. Робоче обладнання землерийної машини працює наступним чином. У залежності від виду робіт, що виконуються, задається кут α (фіг. 2) розкриття трубок 8 відносно вала 3 за допомогою гідроциліндра 10. Маточина 5 разом з шарнірами 7 переміщується відносно вала, спиці 6 повертають трубки з ріжучими елементами 9 відносно диска 4. Установлюється кут β нахилу вала у вертикальній площині, що співпадає з напрямком подачі, за допомогою гідроциліндра 11, який повертає привід 1 відносно кульового шарніра 2. Установлюється кут γ нахилу вала у площині, перпендикулярній до напрямку подачі, за допомогою гідроциліндра 12, який повертає привід відносно кульового шарніра. Включається обертання вала робочого органу за допомогою привода. Включається робоча подача землерийної машини. Виконання вала робочого органу консольним з можливістю зміни положення у вертикальній площині, що співпадає з напрямком подачі, та у площині, перпендикулярній напрямку подачі, дозволяє змінювати положення робочого органу відносно масиву ґрунту, що розширює технологічні можливості землерийної машини, зменшити розміри робочого органу при рівній глибині копання у порівнянні з прототипом, отже, і його металоємність. Виконання спиць та трубок з ріжучими елементами суцільними підвищує надійність робочого органу. 60 Джерела інформації: 1. Вартанов С.Х. Зарубежные траншейные цепные экскаваторы // Строительные и дорожные машины, 1988. - № 8. - С. 11-13. 2. А.С. СРСР № 1578275, Е02F 5/08, Е02F 3/24, 1990, БВ № 26. 5 10 15 20 25 30 35 40 45 50 1 UA 74644 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робочий орган землерийної машини, що містить привід із валом, на якому установлені диск та маточина із спицями, трубки з ріжучими елементами, що розміщені між спицями і диском, та гідроциліндри управління, який відрізняється тим, що привід має кульовий шарнір, а вал установлений у приводі консольно, причому диск закріплений на кінці вала жорстко, а маточина виконана рухомою, спиці пов'язані з маточиною шарнірами, спиці і трубки з ріжучими елементами виконані суцільними. 2 UA 74644 U 3 UA 74644 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
