Двопотоковий авіаційний дозатор трихограми

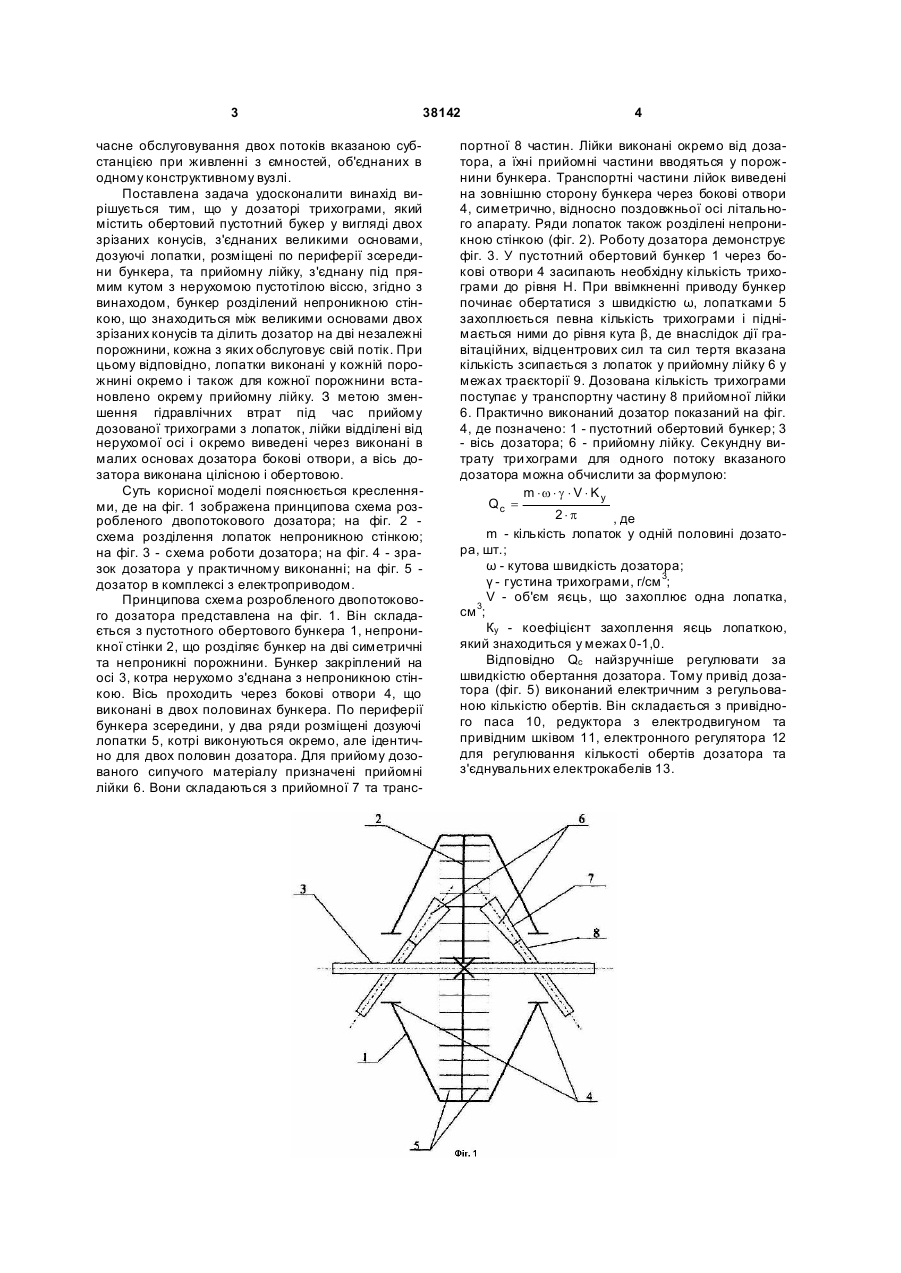

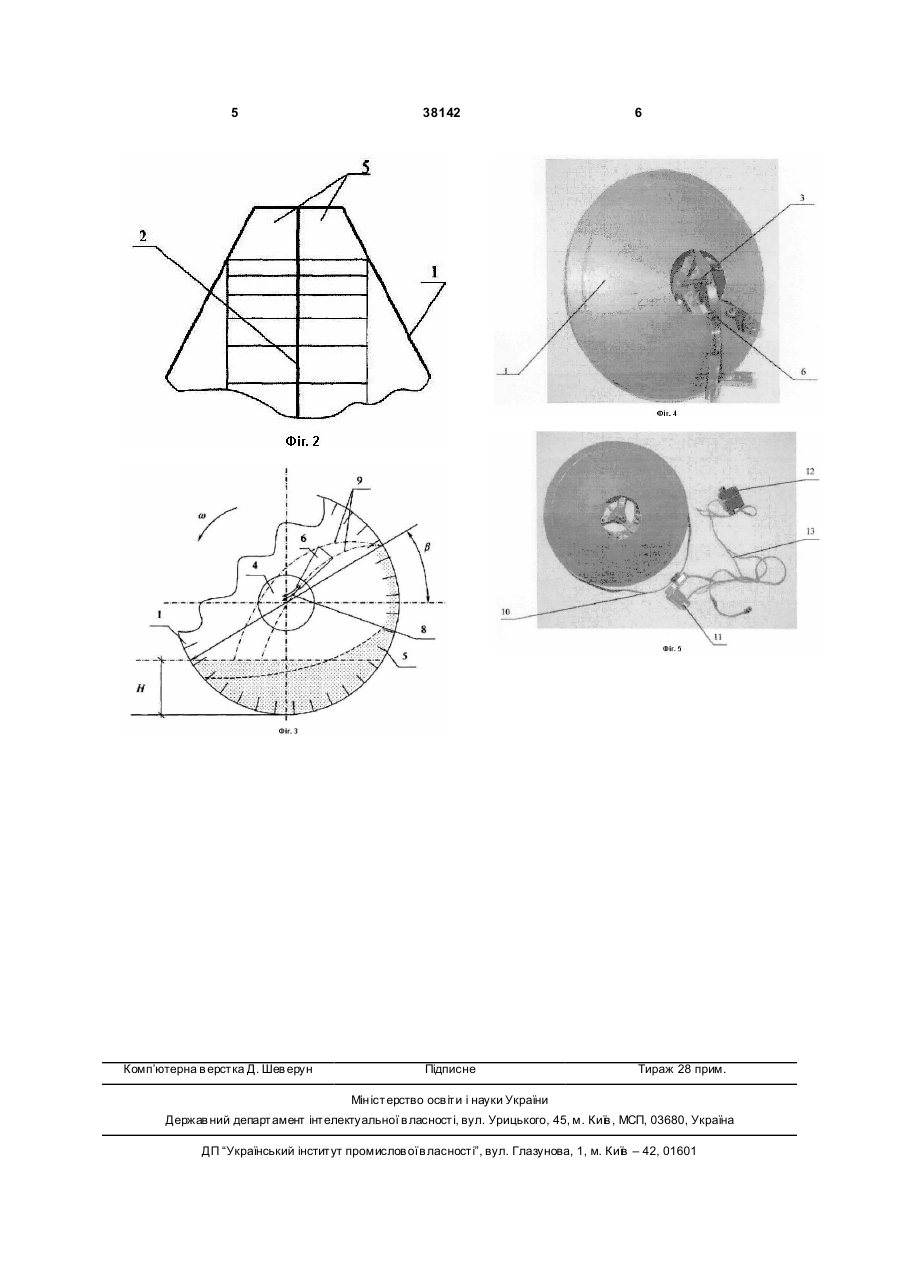

1. Двопотоковий авіаційний дозатор трихограми, що складений з обертового пустотного бункера у вигляді двох зрізаних пустотілих конусів, з'єднаних великими основами, дозуючих лопаток, розміщених по периферії зсередини бункера, та 3 38142 часне обслуговування двох потоків вказаною субстанцією при живленні з ємностей, об'єднаних в одному конструктивному вузлі. Поставлена задача удосконалити винахід вирішується тим, що у дозаторі трихограми, який містить обертовий пустотний букер у вигляді двох зрізаних конусів, з'єднаних великими основами, дозуючі лопатки, розміщені по периферії зсередини бункера, та прийомну лійку, з'єднану під прямим кутом з нерухомою пустотілою віссю, згідно з винаходом, бункер розділений непроникною стінкою, що знаходиться між великими основами двох зрізаних конусів та ділить дозатор на дві незалежні порожнини, кожна з яких обслуговує свій потік. При цьому відповідно, лопатки виконані у кожній порожнині окремо і також для кожної порожнини встановлено окрему прийомну лійку. З метою зменшення гідравлічних втрат під час прийому дозованої трихограми з лопаток, лійки відділені від нерухомої осі і окремо виведені через виконані в малих основах дозатора бокові отвори, а вісь дозатора виконана цілісною і обертовою. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображена принципова схема розробленого двопотокового дозатора; на фіг. 2 схема розділення лопаток непроникною стінкою; на фіг. 3 - схема роботи дозатора; на фіг. 4 - зразок дозатора у практичному виконанні; на фіг. 5 дозатор в комплексі з електроприводом. Принципова схема розробленого двопотокового дозатора представлена на фіг. 1. Він складається з пустотного обертового бункера 1, непроникної стінки 2, що розділяє бункер на дві симетричні та непроникні порожнини. Бункер закріплений на осі 3, котра нерухомо з'єднана з непроникною стінкою. Вісь проходить через бокові отвори 4, що виконані в двох половинах бункера. По периферії бункера зсередини, у два ряди розміщені дозуючі лопатки 5, котрі виконуються окремо, але ідентично для двох половин дозатора. Для прийому дозованого сипучого матеріалу призначені прийомні лійки 6. Вони складаються з прийомної 7 та транс 4 портної 8 частин. Лійки виконані окремо від дозатора, а їхні прийомні частини вводяться у порожнини бункера. Транспортні частини лійок виведені на зовнішню сторону бункера через бокові отвори 4, симетрично, відносно поздовжньої осі літального апарату. Ряди лопаток також розділені непроникною стінкою (фіг. 2). Роботу дозатора демонструє фіг. 3. У пустотний обертовий бункер 1 через бокові отвори 4 засипають необхідну кількість трихограми до рівня Н. При ввімкненні приводу бункер починає обертатися з швидкістю ω, лопатками 5 захоплюється певна кількість трихограми і піднімається ними до рівня кута β, де внаслідок дії гравітаційних, відцентрових сил та сил тертя вказана кількість зсипається з лопаток у прийомну лійку 6 у межах траєкторії 9. Дозована кількість трихограми поступає у транспортну частину 8 прийомної лійки 6. Практично виконаний дозатор показаний на фіг. 4, де позначено: 1 - пустотний обертовий бункер; 3 - вісь дозатора; 6 - прийомну лійку. Секундну витрату три хограми для одного потоку вказаного дозатора можна обчислити за формулою: m ×w × g × V × Ky Qc = 2× p , де m - кількість лопаток у одній половині дозатора, шт.; ω - кутова швидкість дозатора; γ - густина трихограми, г/см 3; V - об'єм яєць, що захоплює одна лопатка, см 3; Ку - коефіцієнт захоплення яєць лопаткою, який знаходиться у межах 0-1,0. Відповідно Qc найзручніше регулювати за швидкістю обертання дозатора. Тому привід дозатора (фіг. 5) виконаний електричним з регульованою кількістю обертів. Він складається з привідного паса 10, редуктора з електродвигуном та привідним шківом 11, електронного регулятора 12 для регулювання кількості обертів дозатора та з'єднувальних електрокабелів 13. 5 Комп’ютерна в ерстка Д. Шев ерун 38142 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
