Пристрій для визначення місцеположення рейкового рухомого об’єкта

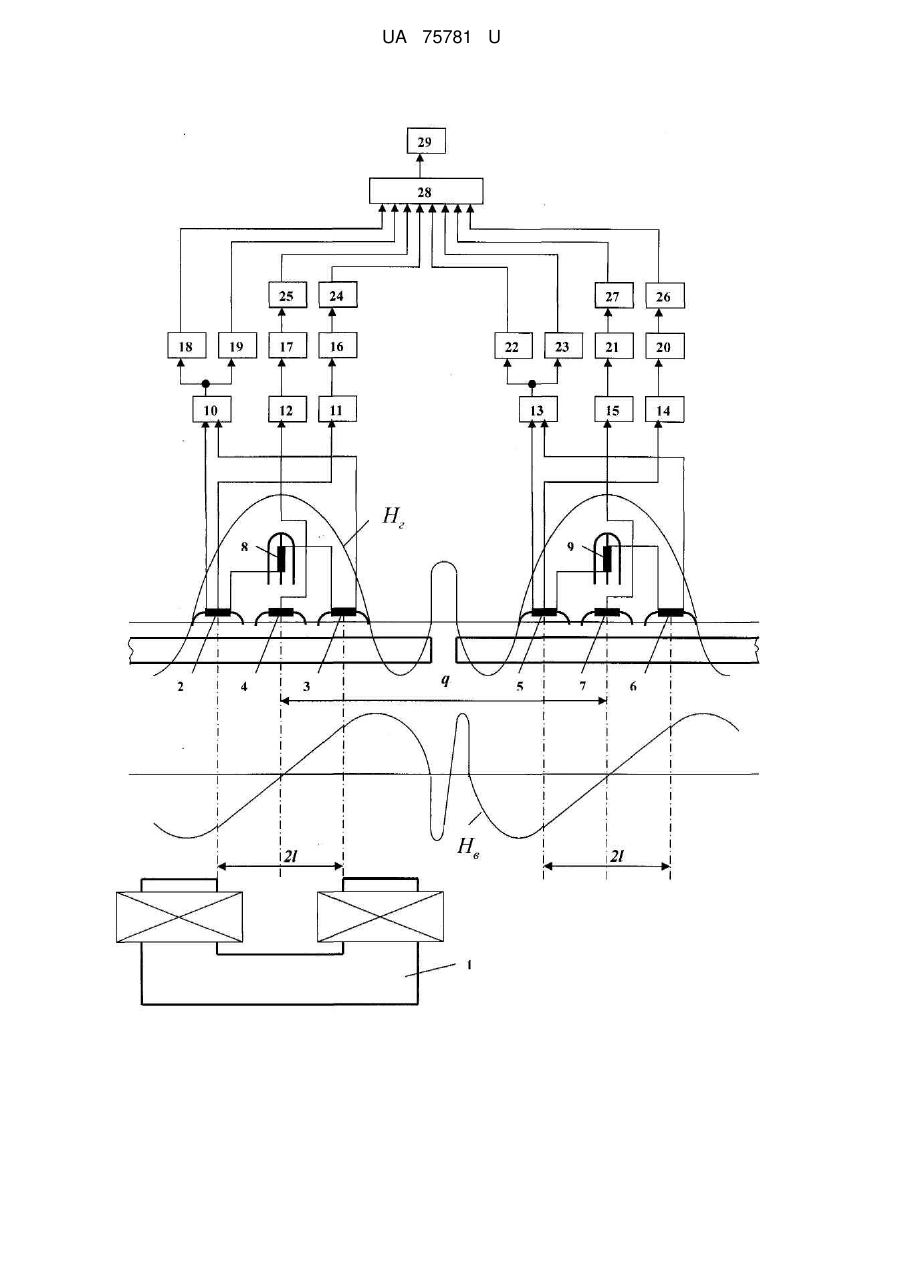

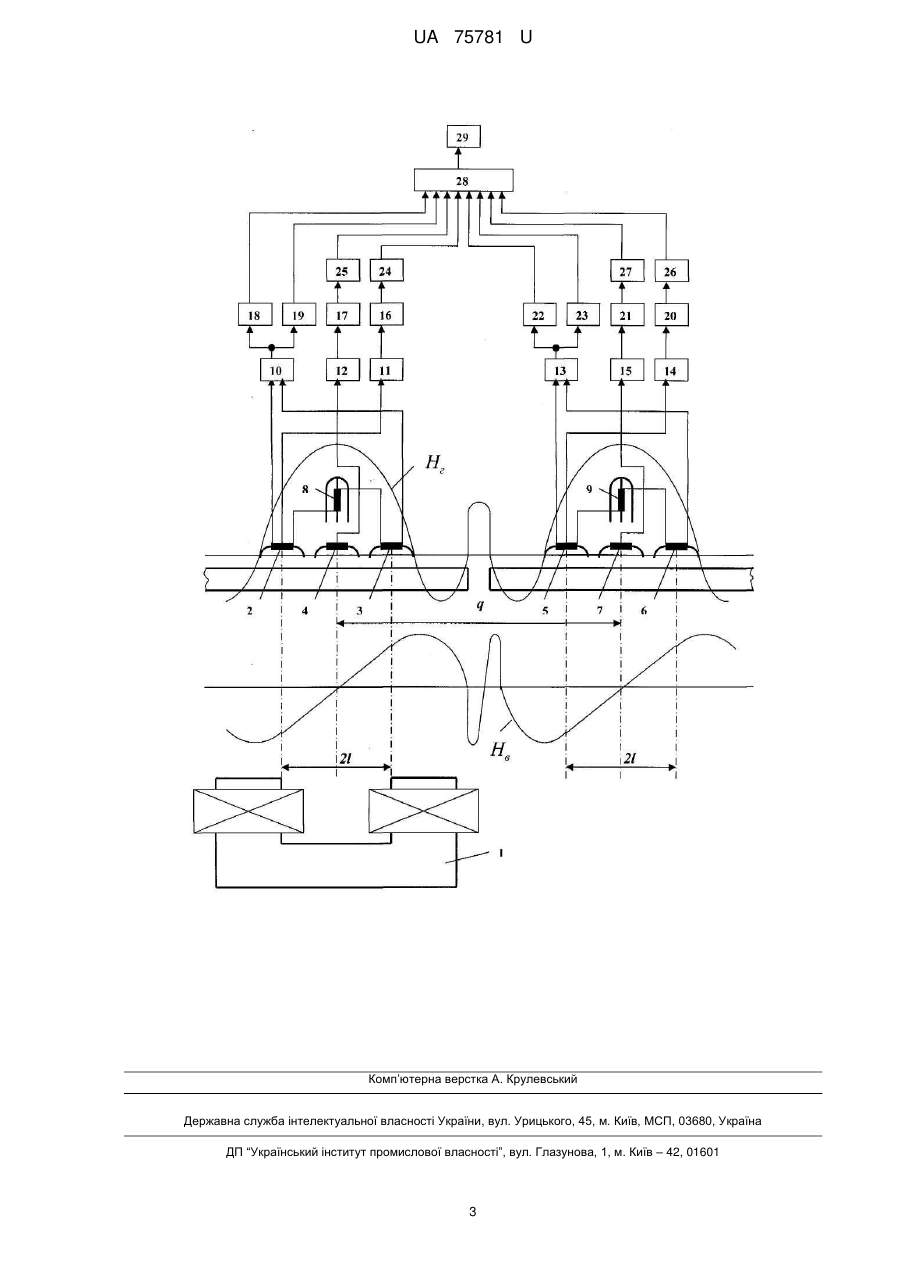

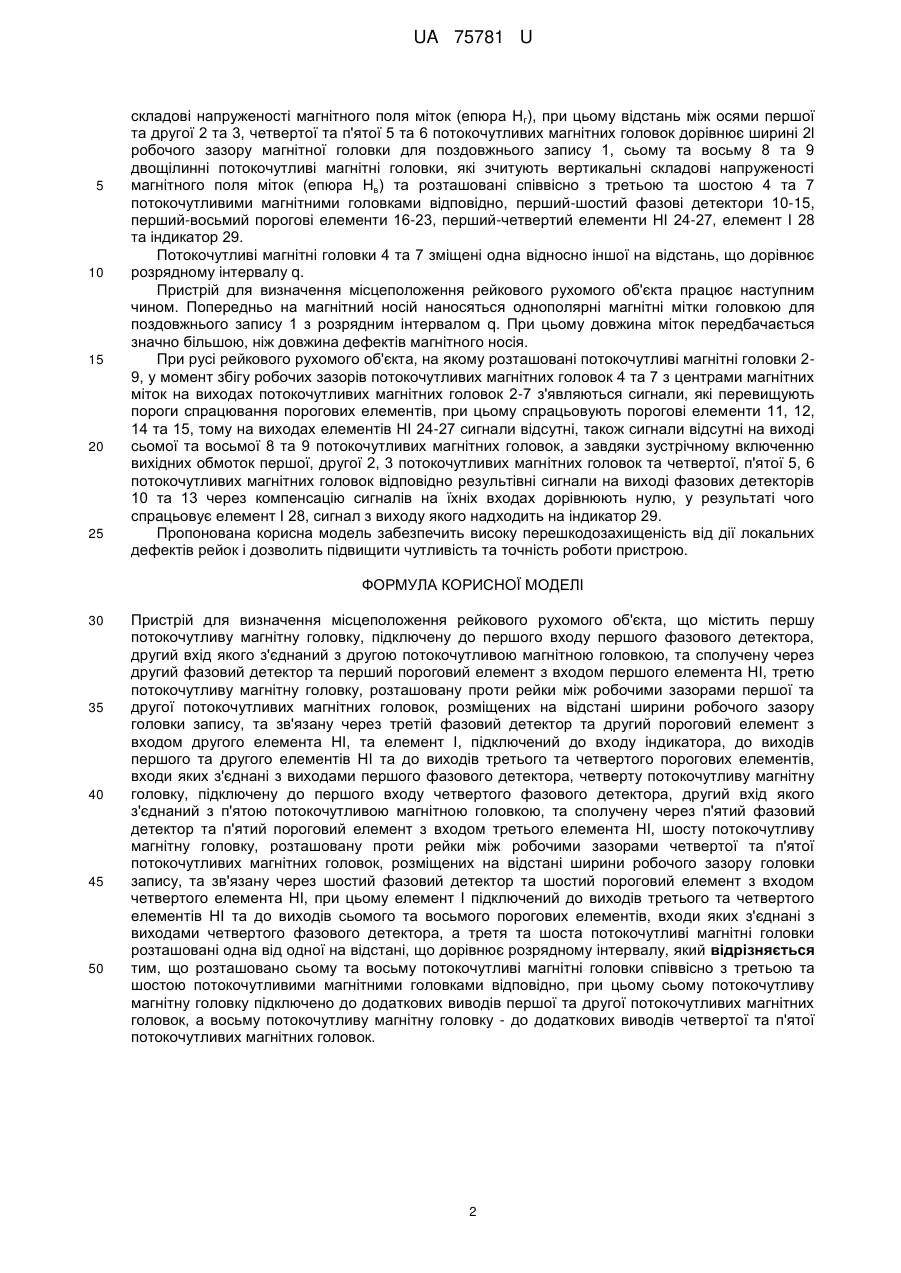

Реферат: UA 75781 U UA 75781 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування і може бути використана у техніці магнітного запису на нестандартні магнітні носії. Відомо пристрій для визначення місцеположення рейкового рухомого об'єкта, що містить першу потокочутливу магнітну головку, підключену до першого входу першого фазового детектора, другий вхід якого з'єднаний з другою потокочутливою магнітною головкою, та сполучену через другий фазовий детектор та перший пороговий елемент з входом першого елемента НІ, третю потокочутливу магнітну головку, розташовану проти рейки між робочими зазорами першої та другої потокочутливих магнітних головок, розміщених на відстані ширини робочого зазору головки запису, та зв'язану через третій фазовий детектор та другий пороговий елемент з входом другого елемента НІ, та елемент І, підключений до входу індикатора, до виходів першого та другого елементів НІ та до виходів третього та четвертого порогових елементів, входи яких з'єднані з виходами першого фазового детектора, четверту потокочутливу магнітну головку, підключену до першого входу четвертого фазового детектора, другий вхід якого з'єднаний з п'ятою потокочутливою магнітною головкою, та сполучену через п'ятий фазовий детектор та п'ятий пороговий елемент з входом третього елемента НІ, шосту потокочутливу магнітну головку, розташовану проти рейки між робочими зазорами четвертої та п'ятої потокочутливих магнітних головок, розміщених на відстані ширини робочого зазору головки запису, та зв'язану через шостий фазовий детектор та шостий пороговий елемент з входом четвертого елемента НІ, при цьому елемент І підключений до виходів третього та четвертого елементів НІ та до виходів сьомого та восьмого порогових елементів, входи яких з'єднані з виходами четвертого фазового детектора, а третя та шоста потокочутливі магнітні головки розташовані одна від одної на відстані, що дорівнює розрядному інтервалу [див. авт. св. СРСР № 888148, G06K 7/08, опубл. 07.12.1981, бюл. № 45]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що через наявну кількість однощілинних потокочутливих магнітних головок, які зчитують лише горизонтальні складові напруженості магнітного поля міток, пристрій має недостатню точність роботи. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення місцеположення рейкового рухомого об'єкта шляхом того, що пристрій забезпечено додатковими сьомою та восьмою двощілинними потокочутливими магнітними головками, які зчитують вертикальні складові напруженості магнітного поля міток та розташовані співвісно з третьою та шостою потокочутливими магнітними головками відповідно, що дозволить зменшити похибку визначення центра магнітних міток та підвищити точність роботи пристрою. Поставлена задача вирішується тим, що у пристрої для визначення місцеположення рейкового рухомого об'єкта, що містить першу потокочутливу магнітну головку, підключену до першого входу першого фазового детектора, другий вхід якого з'єднаний з другою потокочутливою магнітною головкою, та сполучену через другий фазовий детектор та перший пороговий елемент з входом першого елемента НІ, третю потокочутливу магнітну головку, розташовану проти рейки між робочими зазорами першої та другої потокочутливих магнітних головок, розміщених на відстані ширини робочого зазору головки запису, та зв'язану через третій фазовий детектор та другий пороговий елемент з входом другого елемента НІ, та елемент І, підключений до входу індикатора, до виходів першого та другого елементів НІ та до виходів третього та четвертого порогових елементів, входи яких з'єднані з виходами першого фазового детектора, четверту потокочутливу магнітну головку, підключену до першого входу четвертого фазового детектора, другий вхід якого з'єднаний з п'ятою потокочутливою магнітною головкою, та сполучену через п'ятий фазовий детектор та п'ятий пороговий елемент з входом третього елемента НІ, шосту потокочутливу магнітну головку, розташовану проти рейки між робочими зазорами четвертої та п'ятої потокочутливих магнітних головок, розміщених на відстані ширини робочого зазору головки запису, та зв'язану через шостий фазовий детектор та шостий пороговий елемент з входом четвертого елемента НІ, при цьому елемент І підключений до виходів третього та четвертого елементів НІ та до виходів сьомого та восьмого порогових елементів, входи яких з'єднані з виходами четвертого фазового детектора, а третя та шоста потокочутливі магнітні головки розташовані одна від одної на відстані, що дорівнює розрядному інтервалу, згідно з корисною моделлю, розташовано сьому та восьму потокочутливі магнітні головки співвісно з третьою та шостою потокочутливими магнітними головками відповідно, при цьому сьому потокочутливу магнітну головку підключено до додаткових виводів першої та другої потокочутливих магнітних головок, а восьму потокочутливу магнітну головку - до додаткових виводів четвертої та п'ятої потокочутливих магнітних головок. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення місцеположення рейкового рухомого об'єкта, що містить головку для поздовжнього запису 1, першу-шосту однощілинні потокочутливі магнітні головки 2-7, які зчитують горизонтальні 1 UA 75781 U 5 10 15 20 25 складові напруженості магнітного поля міток (епюра Hг), при цьому відстань між осями першої та другої 2 та 3, четвертої та п'ятої 5 та 6 потокочутливих магнітних головок дорівнює ширині 2l робочого зазору магнітної головки для поздовжнього запису 1, сьому та восьму 8 та 9 двощілинні потокочутливі магнітні головки, які зчитують вертикальні складові напруженості магнітного поля міток (епюра Нв) та розташовані співвісно з третьою та шостою 4 та 7 потокочутливими магнітними головками відповідно, перший-шостий фазові детектори 10-15, перший-восьмий порогові елементи 16-23, перший-четвертий елементи НІ 24-27, елемент І 28 та індикатор 29. Потокочутливі магнітні головки 4 та 7 зміщені одна відносно іншої на відстань, що дорівнює розрядному інтервалу q. Пристрій для визначення місцеположення рейкового рухомого об'єкта працює наступним чином. Попередньо на магнітний носій наносяться однополярні магнітні мітки головкою для поздовжнього запису 1 з розрядним інтервалом q. При цьому довжина міток передбачається значно більшою, ніж довжина дефектів магнітного носія. При русі рейкового рухомого об'єкта, на якому розташовані потокочутливі магнітні головки 29, у момент збігу робочих зазорів потокочутливих магнітних головок 4 та 7 з центрами магнітних міток на виходах потокочутливих магнітних головок 2-7 з'являються сигнали, які перевищують пороги спрацювання порогових елементів, при цьому спрацьовують порогові елементи 11, 12, 14 та 15, тому на виходах елементів НІ 24-27 сигнали відсутні, також сигнали відсутні на виході сьомої та восьмої 8 та 9 потокочутливих магнітних головок, а завдяки зустрічному включенню вихідних обмоток першої, другої 2, 3 потокочутливих магнітних головок та четвертої, п'ятої 5, 6 потокочутливих магнітних головок відповідно результівні сигнали на виході фазових детекторів 10 та 13 через компенсацію сигналів на їхніх входах дорівнюють нулю, у результаті чого спрацьовує елемент І 28, сигнал з виходу якого надходить на індикатор 29. Пропонована корисна модель забезпечить високу перешкодозахищеність від дії локальних дефектів рейок і дозволить підвищити чутливість та точність роботи пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 Пристрій для визначення місцеположення рейкового рухомого об'єкта, що містить першу потокочутливу магнітну головку, підключену до першого входу першого фазового детектора, другий вхід якого з'єднаний з другою потокочутливою магнітною головкою, та сполучену через другий фазовий детектор та перший пороговий елемент з входом першого елемента НІ, третю потокочутливу магнітну головку, розташовану проти рейки між робочими зазорами першої та другої потокочутливих магнітних головок, розміщених на відстані ширини робочого зазору головки запису, та зв'язану через третій фазовий детектор та другий пороговий елемент з входом другого елемента НІ, та елемент І, підключений до входу індикатора, до виходів першого та другого елементів НІ та до виходів третього та четвертого порогових елементів, входи яких з'єднані з виходами першого фазового детектора, четверту потокочутливу магнітну головку, підключену до першого входу четвертого фазового детектора, другий вхід якого з'єднаний з п'ятою потокочутливою магнітною головкою, та сполучену через п'ятий фазовий детектор та п'ятий пороговий елемент з входом третього елемента НІ, шосту потокочутливу магнітну головку, розташовану проти рейки між робочими зазорами четвертої та п'ятої потокочутливих магнітних головок, розміщених на відстані ширини робочого зазору головки запису, та зв'язану через шостий фазовий детектор та шостий пороговий елемент з входом четвертого елемента НІ, при цьому елемент І підключений до виходів третього та четвертого елементів НІ та до виходів сьомого та восьмого порогових елементів, входи яких з'єднані з виходами четвертого фазового детектора, а третя та шоста потокочутливі магнітні головки розташовані одна від одної на відстані, що дорівнює розрядному інтервалу, який відрізняється тим, що розташовано сьому та восьму потокочутливі магнітні головки співвісно з третьою та шостою потокочутливими магнітними головками відповідно, при цьому сьому потокочутливу магнітну головку підключено до додаткових виводів першої та другої потокочутливих магнітних головок, а восьму потокочутливу магнітну головку - до додаткових виводів четвертої та п'ятої потокочутливих магнітних головок. 2 UA 75781 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
