Стільниковий віброаспіратор фадєєва

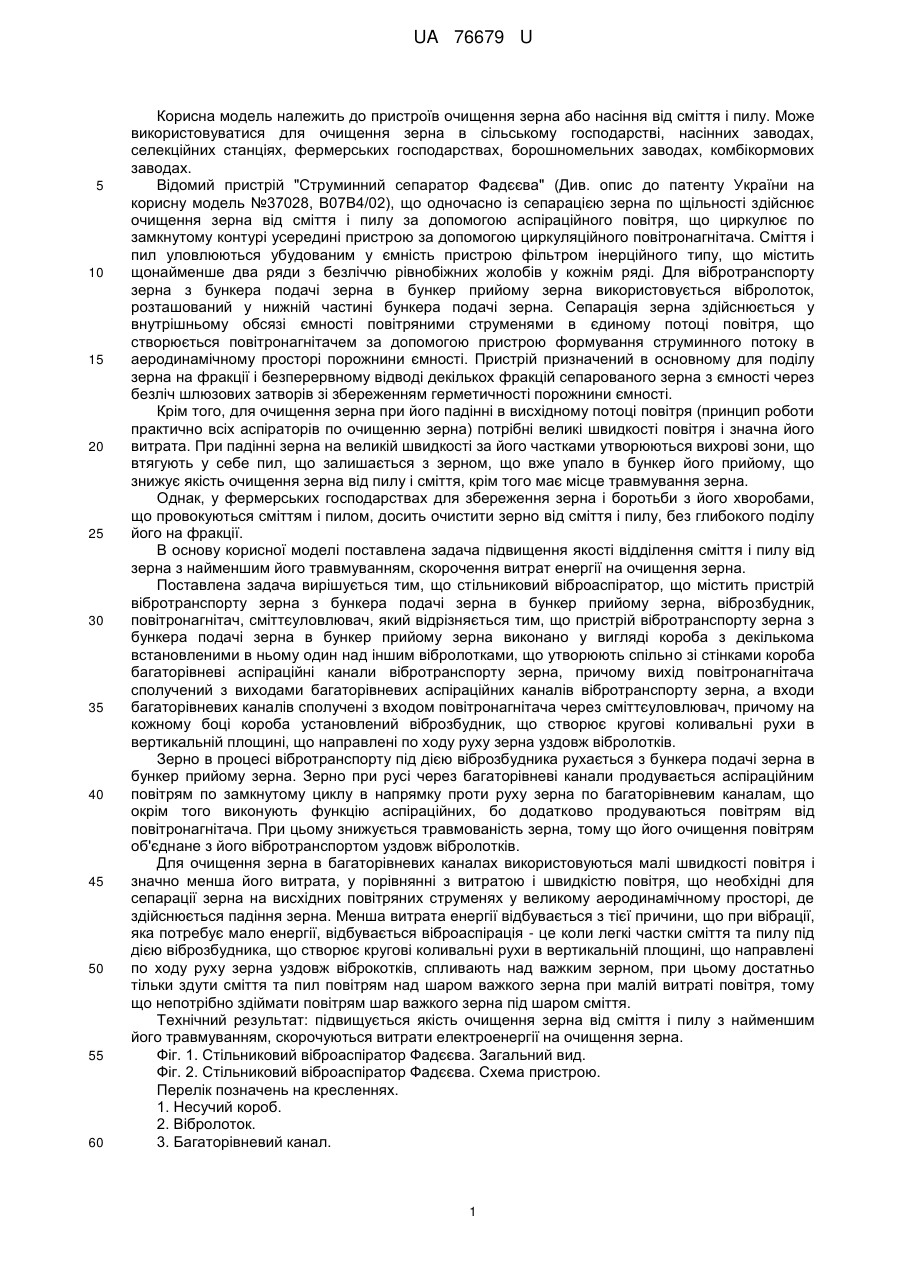

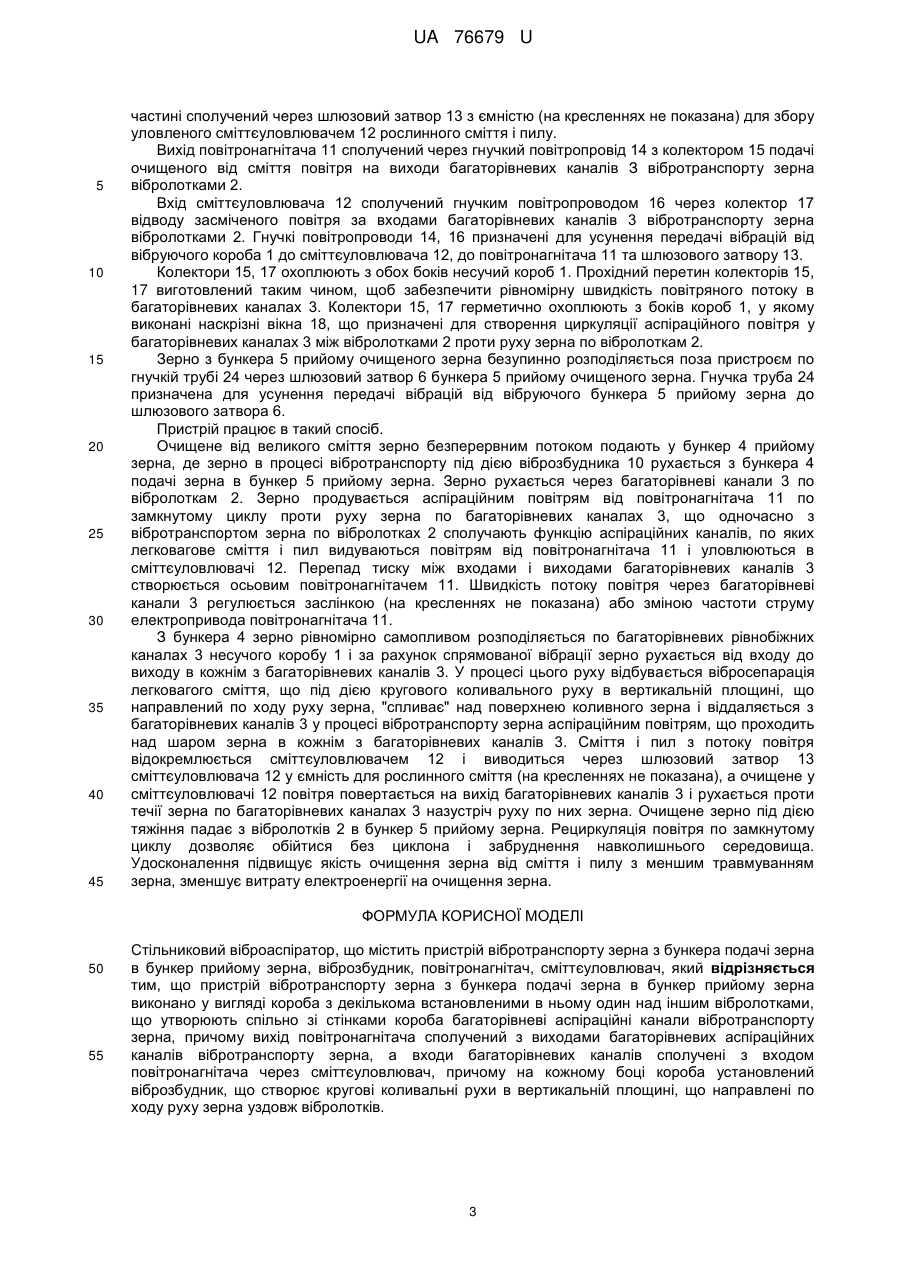

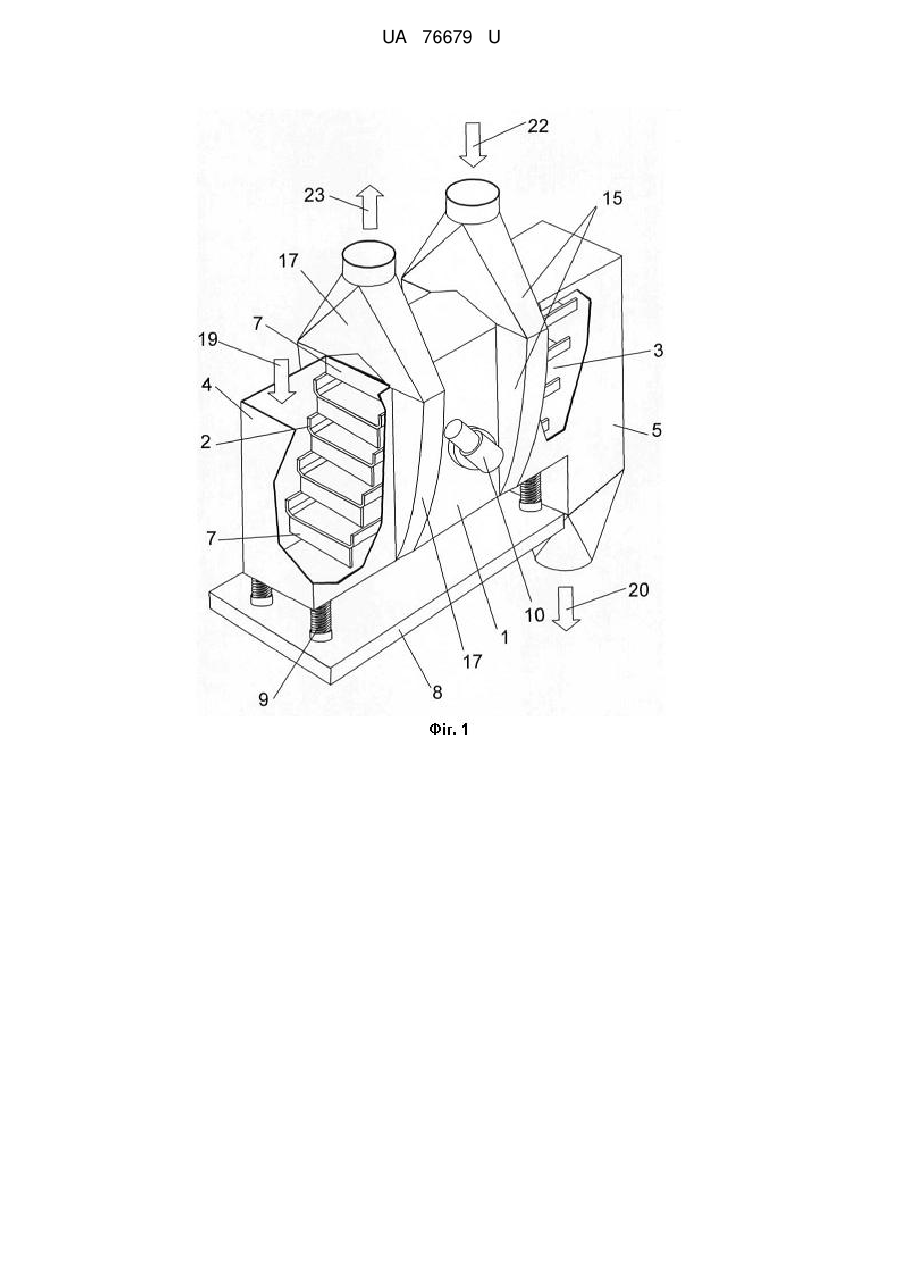

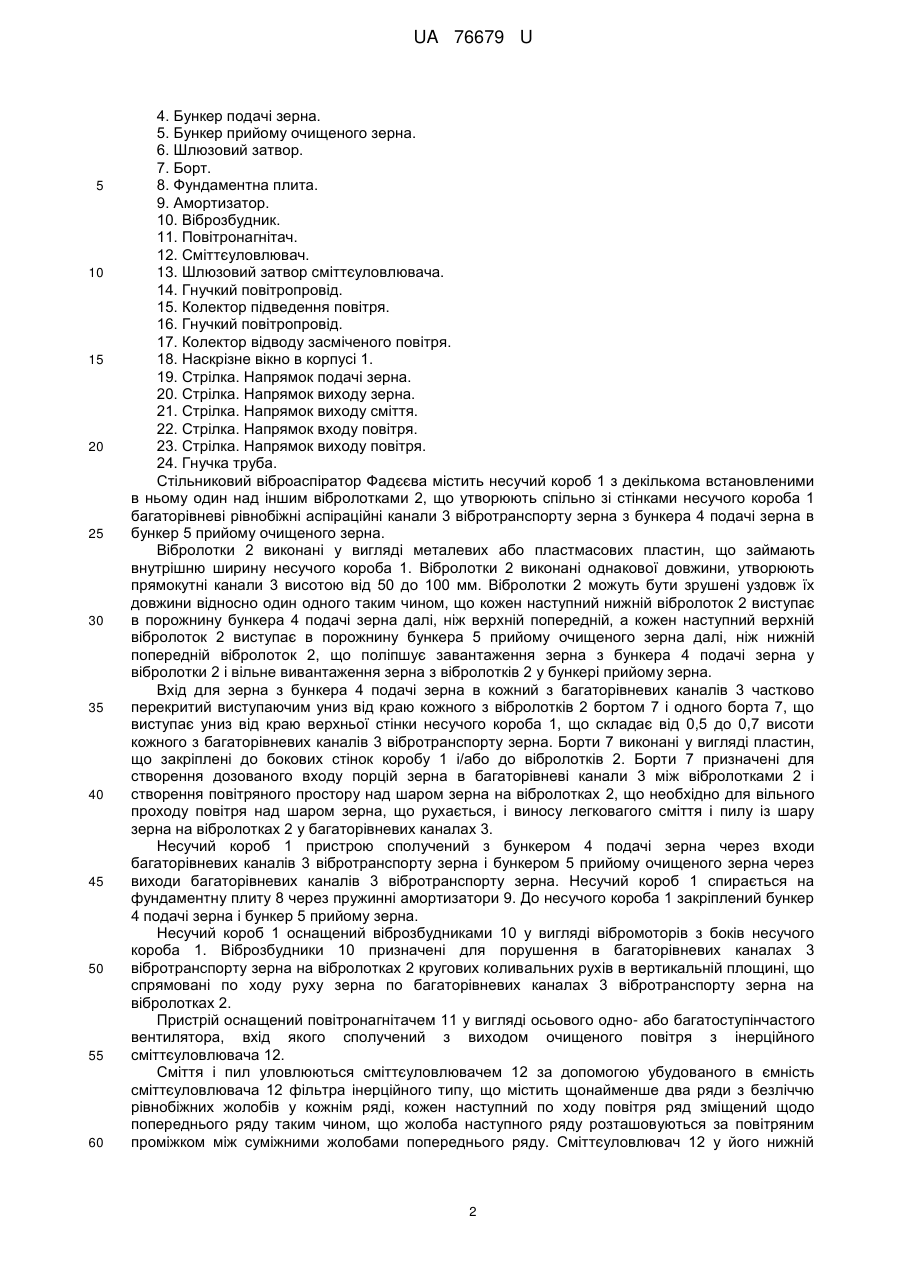

Реферат: UA 76679 U UA 76679 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв очищення зерна або насіння від сміття і пилу. Може використовуватися для очищення зерна в сільському господарстві, насінних заводах, селекційних станціях, фермерських господарствах, борошномельних заводах, комбікормових заводах. Відомий пристрій "Струминний сепаратор Фадєєва" (Див. опис до патенту України на корисну модель №37028, В07В4/02), що одночасно із сепарацією зерна по щільності здійснює очищення зерна від сміття і пилу за допомогою аспіраційного повітря, що циркулює по замкнутому контурі усередині пристрою за допомогою циркуляційного повітронагнітача. Сміття і пил уловлюються убудованим у ємність пристрою фільтром інерційного типу, що містить щонайменше два ряди з безліччю рівнобіжних жолобів у кожнім ряді. Для вібротранспорту зерна з бункера подачі зерна в бункер прийому зерна використовується вібролоток, розташований у нижній частині бункера подачі зерна. Сепарація зерна здійснюється у внутрішньому обсязі ємності повітряними струменями в єдиному потоці повітря, що створюється повітронагнітачем за допомогою пристрою формування струминного потоку в аеродинамічному просторі порожнини ємності. Пристрій призначений в основному для поділу зерна на фракції і безперервному відводі декількох фракцій сепарованого зерна з ємності через безліч шлюзових затворів зі збереженням герметичності порожнини ємності. Крім того, для очищення зерна при його падінні в висхідному потоці повітря (принцип роботи практично всіх аспіраторів по очищенню зерна) потрібні великі швидкості повітря і значна його витрата. При падінні зерна на великій швидкості за його частками утворюються вихрові зони, що втягують у себе пил, що залишається з зерном, що вже упало в бункер його прийому, що знижує якість очищення зерна від пилу і сміття, крім того має місце травмування зерна. Однак, у фермерських господарствах для збереження зерна і боротьби з його хворобами, що провокуються сміттям і пилом, досить очистити зерно від сміття і пилу, без глибокого поділу його на фракції. В основу корисної моделі поставлена задача підвищення якості відділення сміття і пилу від зерна з найменшим його травмуванням, скорочення витрат енергії на очищення зерна. Поставлена задача вирішується тим, що стільниковий віброаспіратор, що містить пристрій вібротранспорту зерна з бункера подачі зерна в бункер прийому зерна, віброзбудник, повітронагнітач, сміттєуловлювач, який відрізняється тим, що пристрій вібротранспорту зерна з бункера подачі зерна в бункер прийому зерна виконано у вигляді короба з декількома встановленими в ньому один над іншим вібролотками, що утворюють спільно зі стінками короба багаторівневі аспіраційні канали вібротранспорту зерна, причому вихід повітронагнітача сполучений з виходами багаторівневих аспіраційних каналів вібротранспорту зерна, а входи багаторівневих каналів сполучені з входом повітронагнітача через сміттєуловлювач, причому на кожному боці короба установлений віброзбудник, що створює кругові коливальні рухи в вертикальній площині, що направлені по ходу руху зерна уздовж вібролотків. Зерно в процесі вібротранспорту під дією віброзбудника рухається з бункера подачі зерна в бункер прийому зерна. Зерно при русі через багаторівневі канали продувається аспіраційним повітрям по замкнутому циклу в напрямку проти руху зерна по багаторівневим каналам, що окрім того виконують функцію аспіраційних, бо додатково продуваються повітрям від повітронагнітача. При цьому знижується травмованість зерна, тому що його очищення повітрям об'єднане з його вібротранспортом уздовж вібролотків. Для очищення зерна в багаторівневих каналах використовуються малі швидкості повітря і значно менша його витрата, у порівнянні з витратою і швидкістю повітря, що необхідні для сепарації зерна на висхідних повітряних струменях у великому аеродинамічному просторі, де здійснюється падіння зерна. Менша витрата енергії відбувається з тієї причини, що при вібрації, яка потребує мало енергії, відбувається віброаспірація - це коли легкі частки сміття та пилу під дією віброзбудника, що створює кругові коливальні рухи в вертикальній площині, що направлені по ходу руху зерна уздовж віброкотків, спливають над важким зерном, при цьому достатньо тільки здути сміття та пил повітрям над шаром важкого зерна при малій витраті повітря, тому що непотрібно здіймати повітрям шар важкого зерна під шаром сміття. Технічний результат: підвищується якість очищення зерна від сміття і пилу з найменшим його травмуванням, скорочуються витрати електроенергії на очищення зерна. Фіг. 1. Стільниковий віброаспіратор Фадєєва. Загальний вид. Фіг. 2. Стільниковий віброаспіратор Фадєєва. Схема пристрою. Перелік позначень на кресленнях. 1. Несучий короб. 2. Вібролоток. 3. Багаторівневий канал. 1 UA 76679 U 5 10 15 20 25 30 35 40 45 50 55 60 4. Бункер подачі зерна. 5. Бункер прийому очищеного зерна. 6. Шлюзовий затвор. 7. Борт. 8. Фундаментна плита. 9. Амортизатор. 10. Віброзбудник. 11. Повітронагнітач. 12. Сміттєуловлювач. 13. Шлюзовий затвор сміттєуловлювача. 14. Гнучкий повітропровід. 15. Колектор підведення повітря. 16. Гнучкий повітропровід. 17. Колектор відводу засміченого повітря. 18. Наскрізне вікно в корпусі 1. 19. Стрілка. Напрямок подачі зерна. 20. Стрілка. Напрямок виходу зерна. 21. Стрілка. Напрямок виходу сміття. 22. Стрілка. Напрямок входу повітря. 23. Стрілка. Напрямок виходу повітря. 24. Гнучка труба. Стільниковий віброаспіратор Фадєєва містить несучий короб 1 з декількома встановленими в ньому один над іншим вібролотками 2, що утворюють спільно зі стінками несучого короба 1 багаторівневі рівнобіжні аспіраційні канали 3 вібротранспорту зерна з бункера 4 подачі зерна в бункер 5 прийому очищеного зерна. Вібролотки 2 виконані у вигляді металевих або пластмасових пластин, що займають внутрішню ширину несучого короба 1. Вібролотки 2 виконані однакової довжини, утворюють прямокутні канали 3 висотою від 50 до 100 мм. Вібролотки 2 можуть бути зрушені уздовж їх довжини відносно один одного таким чином, що кожен наступний нижній вібролоток 2 виступає в порожнину бункера 4 подачі зерна далі, ніж верхній попередній, а кожен наступний верхній вібролоток 2 виступає в порожнину бункера 5 прийому очищеного зерна далі, ніж нижній попередній вібролоток 2, що поліпшує завантаження зерна з бункера 4 подачі зерна у вібролотки 2 і вільне вивантаження зерна з вібролотків 2 у бункері прийому зерна. Вхід для зерна з бункера 4 подачі зерна в кожний з багаторівневих каналів 3 частково перекритий виступаючим униз від краю кожного з вібролотків 2 бортом 7 і одного борта 7, що виступає униз від краю верхньої стінки несучого короба 1, що складає від 0,5 до 0,7 висоти кожного з багаторівневих каналів 3 вібротранспорту зерна. Борти 7 виконані у вигляді пластин, що закріплені до бокових стінок коробу 1 і/або до вібролотків 2. Борти 7 призначені для створення дозованого входу порцій зерна в багаторівневі канали 3 між вібролотками 2 і створення повітряного простору над шаром зерна на вібролотках 2, що необхідно для вільного проходу повітря над шаром зерна, що рухається, і виносу легковагого сміття і пилу із шару зерна на вібролотках 2 у багаторівневих каналах 3. Несучий короб 1 пристрою сполучений з бункером 4 подачі зерна через входи багаторівневих каналів 3 вібротранспорту зерна і бункером 5 прийому очищеного зерна через виходи багаторівневих каналів 3 вібротранспорту зерна. Несучий короб 1 спирається на фундаментну плиту 8 через пружинні амортизатори 9. До несучого короба 1 закріплений бункер 4 подачі зерна і бункер 5 прийому зерна. Несучий короб 1 оснащений віброзбудниками 10 у вигляді вібромоторів з боків несучого короба 1. Віброзбудники 10 призначені для порушення в багаторівневих каналах 3 вібротранспорту зерна на вібролотках 2 кругових коливальних рухів в вертикальній площині, що спрямовані по ходу руху зерна по багаторівневих каналах 3 вібротранспорту зерна на вібролотках 2. Пристрій оснащений повітронагнітачем 11 у вигляді осьового одно- або багатоступінчастого вентилятора, вхід якого сполучений з виходом очищеного повітря з інерційного сміттєуловлювача 12. Сміття і пил уловлюються сміттєуловлювачем 12 за допомогою убудованого в ємність сміттєуловлювача 12 фільтра інерційного типу, що містить щонайменше два ряди з безліччю рівнобіжних жолобів у кожнім ряді, кожен наступний по ходу повітря ряд зміщений щодо попереднього ряду таким чином, що жолоба наступного ряду розташовуються за повітряним проміжком між суміжними жолобами попереднього ряду. Сміттєуловлювач 12 у його нижній 2 UA 76679 U 5 10 15 20 25 30 35 40 45 частині сполучений через шлюзовий затвор 13 з ємністю (на кресленнях не показана) для збору уловленого сміттєуловлювачем 12 рослинного сміття і пилу. Вихід повітронагнітача 11 сполучений через гнучкий повітропровід 14 з колектором 15 подачі очищеного від сміття повітря на виходи багаторівневих каналів З вібротранспорту зерна вібролотками 2. Вхід сміттєуловлювача 12 сполучений гнучким повітропроводом 16 через колектор 17 відводузасміченого повітря за входами багаторівневих каналів 3 вібротранспорту зерна вібролотками 2. Гнучкі повітропроводи 14, 16 призначені для усунення передачі вібрацій від вібруючого короба 1 до сміттєуловлювача 12, до повітронагнітача 11 та шлюзового затвору 13. Колектори 15, 17 охоплюють з обох боків несучий короб 1. Прохідний перетин колекторів 15, 17 виготовлений таким чином, щоб забезпечити рівномірну швидкість повітряного потоку в багаторівневих каналах 3. Колектори 15, 17 герметично охоплюють з боків короб 1, у якому виконані наскрізні вікна 18, що призначені для створення циркуляції аспіраційного повітря у багаторівневих каналах 3 між вібролотками 2 проти руху зерна по вібролоткам 2. Зерно з бункера 5 прийому очищеного зерна безупинно розподіляється поза пристроєм по гнучкій трубі 24 через шлюзовий затвор 6 бункера 5 прийому очищеного зерна. Гнучка труба 24 призначена для усунення передачі вібрацій від вібруючого бункера 5 прийому зерна до шлюзового затвора 6. Пристрій працює в такий спосіб. Очищене від великого сміття зерно безперервним потоком подають у бункер 4 прийому зерна, де зерно в процесі вібротранспорту під дією віброзбудника 10 рухається з бункера 4 подачі зерна в бункер 5 прийому зерна. Зерно рухається через багаторівневі канали 3 по вібролоткам 2. Зерно продувається аспіраційним повітрям від повітронагнітача 11 по замкнутому циклу проти руху зерна по багаторівневих каналах 3, що одночасно з вібротранспортом зерна по вібролотках 2 сполучають функцію аспіраційних каналів, по яких легковагове сміття і пил видуваються повітрям від повітронагнітача 11 і уловлюються в сміттєуловлювачі 12. Перепад тиску між входами і виходами багаторівневих каналів 3 створюється осьовим повітронагнітачем 11. Швидкість потоку повітря через багаторівневі канали 3 регулюється заслінкою (на кресленнях не показана) або зміною частоти струму електропривода повітронагнітача 11. З бункера 4 зерно рівномірно самопливом розподіляється по багаторівневих рівнобіжних каналах 3 несучого коробу 1 і за рахунок спрямованої вібрації зерно рухається від входу до виходу в кожнім з багаторівневих каналів 3. У процесі цього руху відбувається вібросепарація легковагого сміття, що під дією кругового коливального руху в вертикальній площині, що направлений по ходу руху зерна, "спливає" над поверхнею коливного зерна і віддаляється з багаторівневих каналів 3 у процесі вібротранспорту зерна аспіраційним повітрям, що проходить над шаром зерна в кожнім з багаторівневих каналів 3. Сміття і пил з потоку повітря відокремлюється сміттєуловлювачем 12 і виводиться через шлюзовий затвор 13 сміттєуловлювача 12 у ємність для рослинного сміття (на кресленнях не показана), а очищене у сміттєуловлювачі 12 повітря повертається на вихід багаторівневих каналів 3 і рухається проти течії зерна по багаторівневих каналах 3 назустріч руху по них зерна. Очищене зерно під дією тяжіння падає з вібролотків 2 в бункер 5 прийому зерна. Рециркуляція повітря по замкнутому циклу дозволяє обійтися без циклона і забруднення навколишнього середовища. Удосконалення підвищує якість очищення зерна від сміття і пилу з меншим травмуванням зерна, зменшує витрату електроенергії на очищення зерна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Стільниковий віброаспіратор, що містить пристрій вібротранспорту зерна з бункера подачі зерна в бункер прийому зерна, віброзбудник, повітронагнітач, сміттєуловлювач, який відрізняється тим, що пристрій вібротранспорту зерна з бункера подачі зерна в бункер прийому зерна виконано у вигляді короба з декількома встановленими в ньому один над іншим вібролотками, що утворюють спільно зі стінками короба багаторівневі аспіраційні канали вібротранспорту зерна, причому вихід повітронагнітача сполучений з виходами багаторівневих аспіраційних каналів вібротранспорту зерна, а входи багаторівневих каналів сполучені з входом повітронагнітача через сміттєуловлювач, причому на кожному боці короба установлений віброзбудник, що створює кругові коливальні рухи в вертикальній площині, що направлені по ходу руху зерна уздовж вібролотків. 3 UA 76679 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
