Шприц одноразового використання

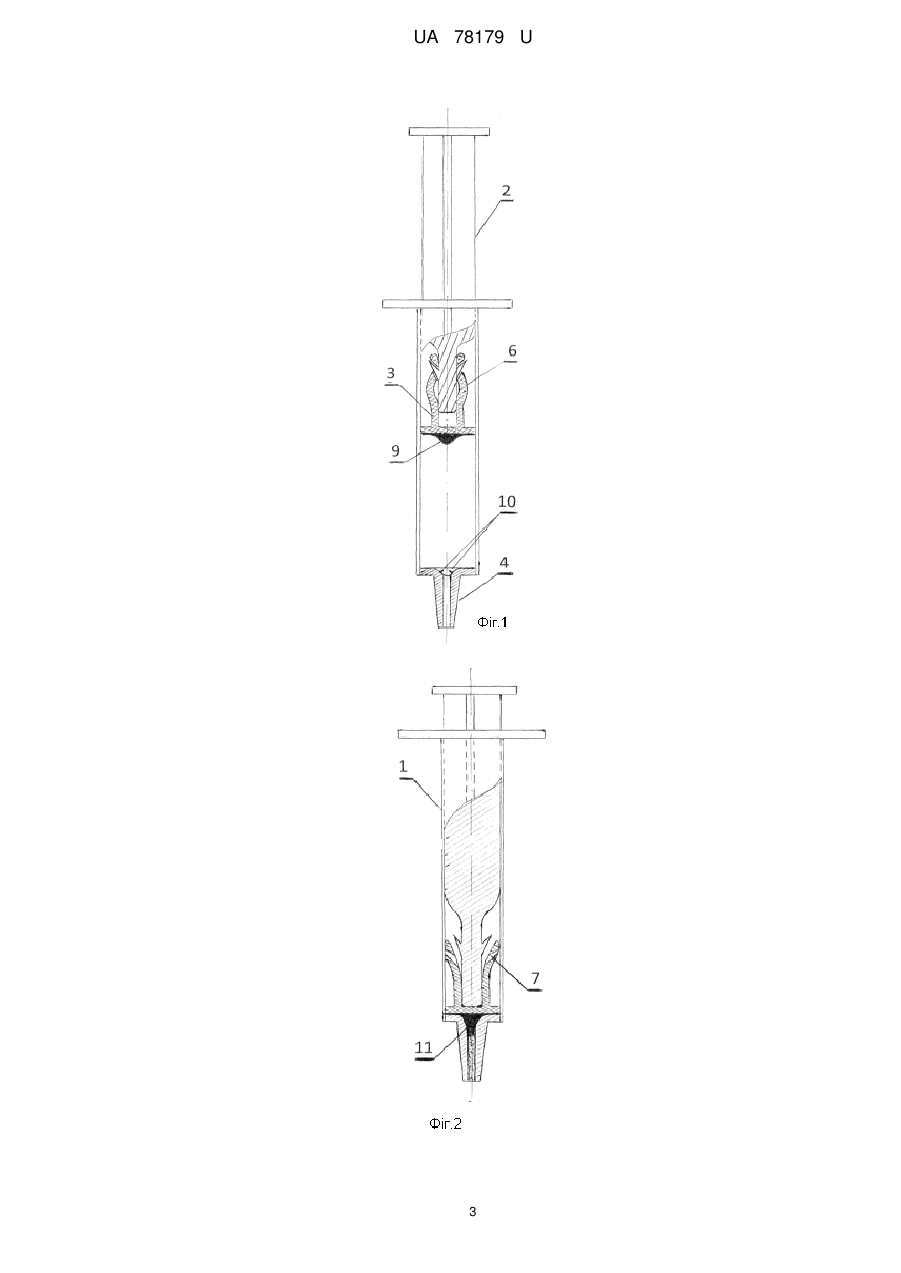

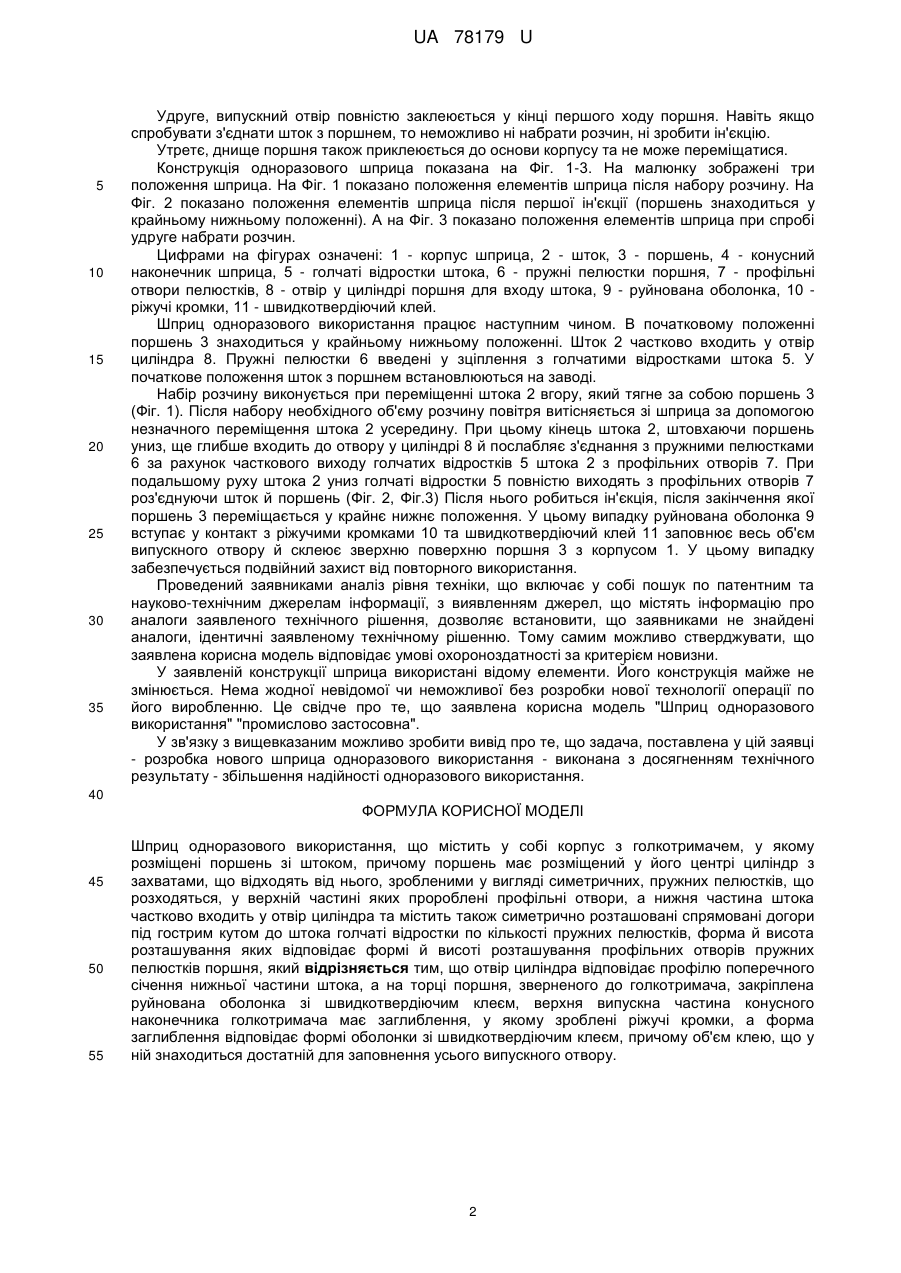

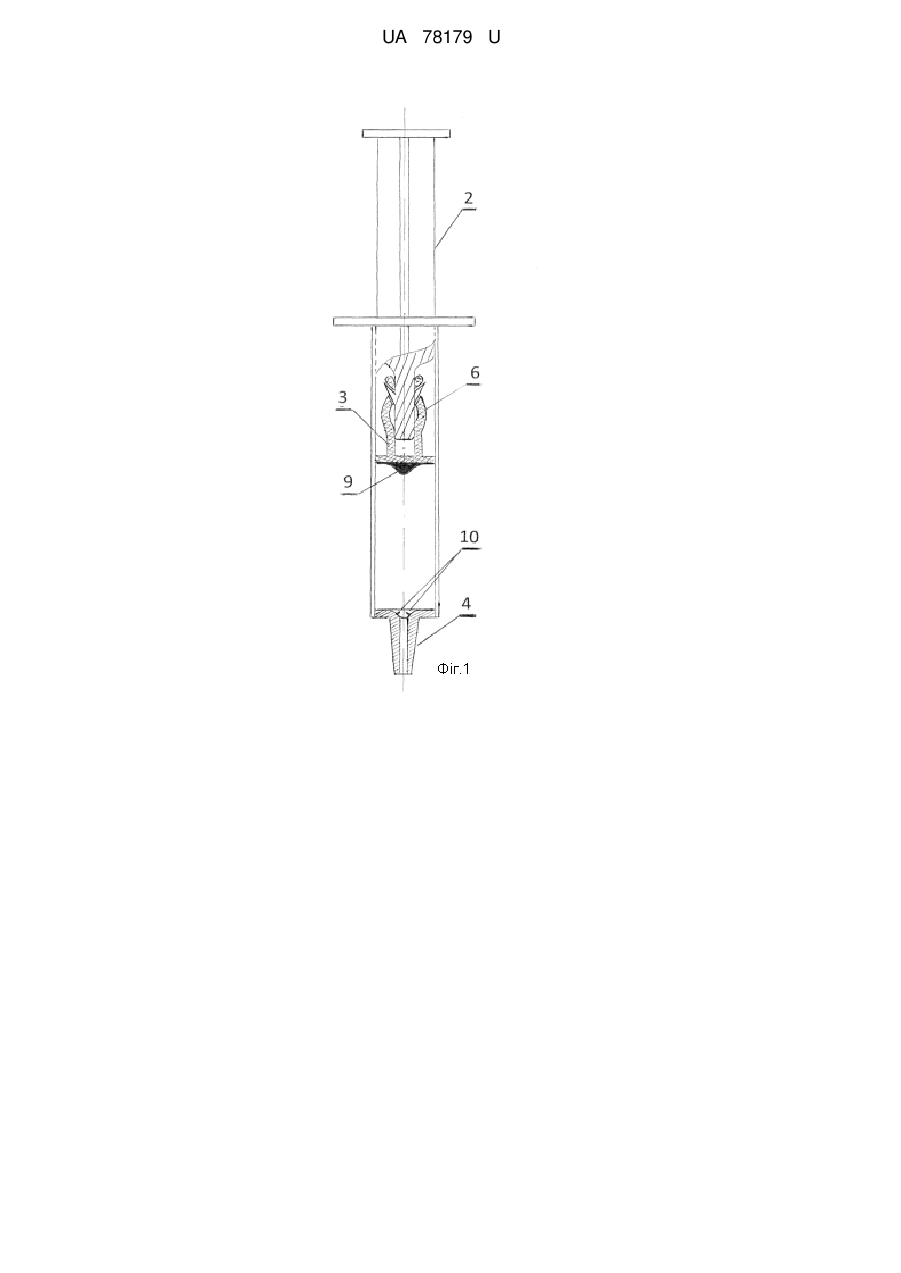

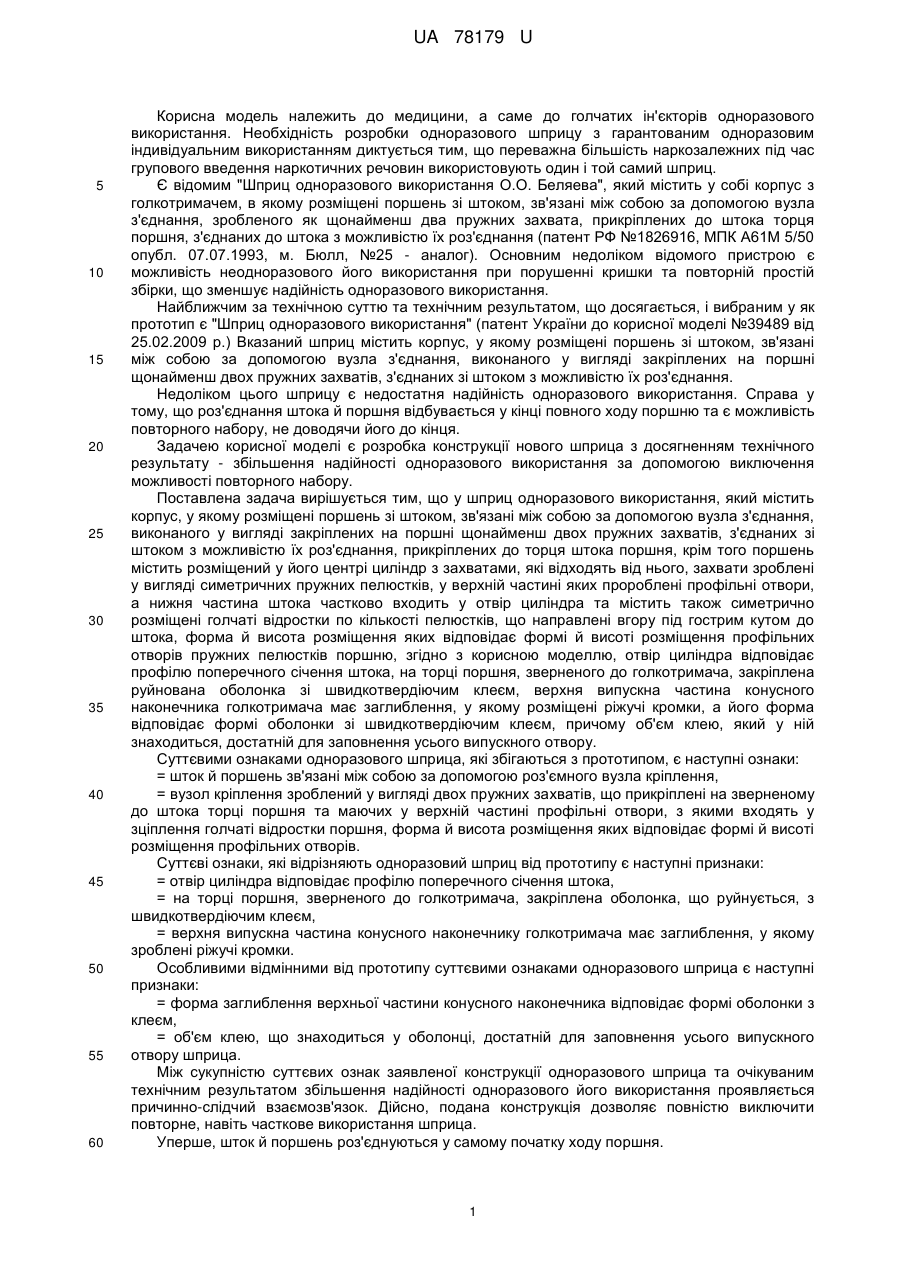

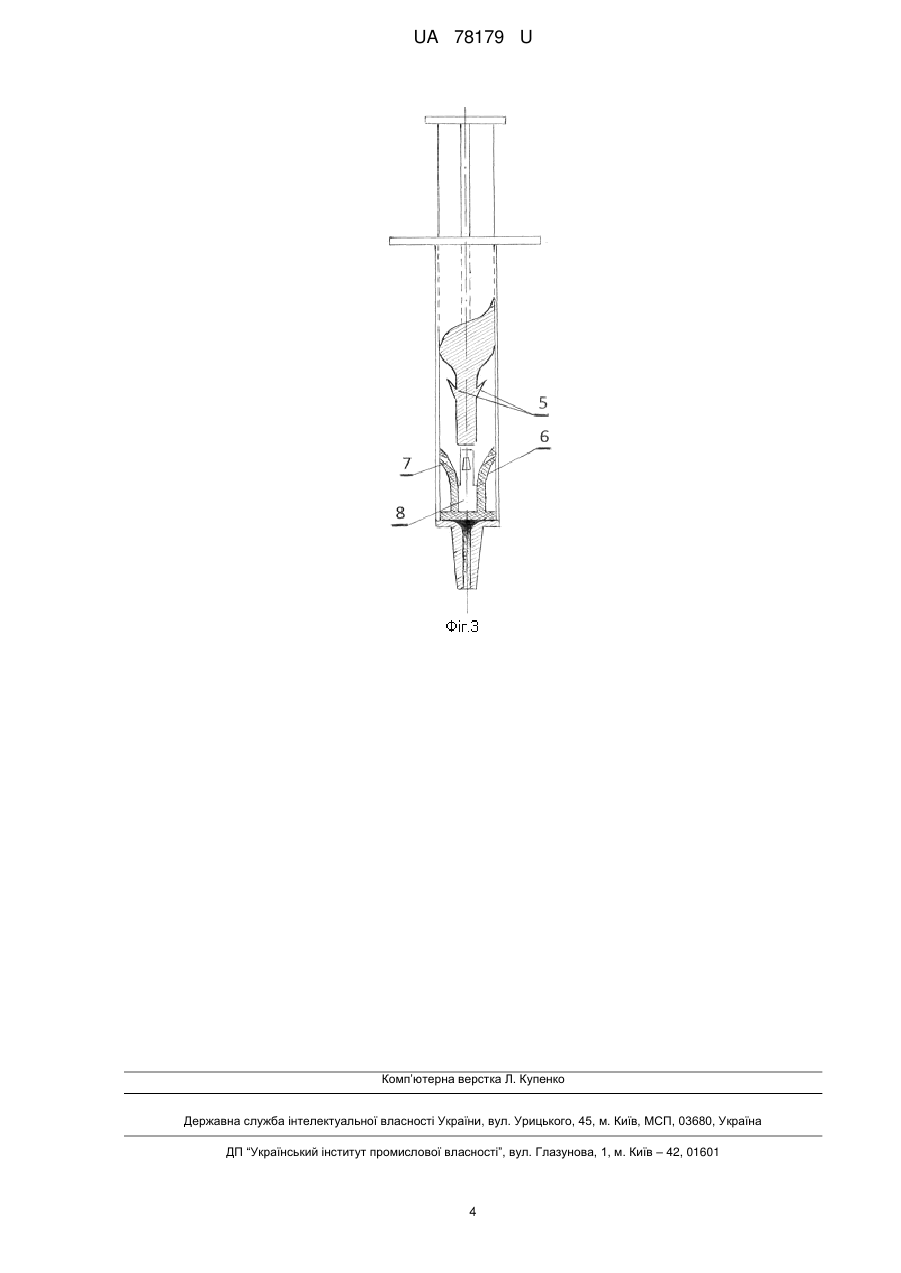

Реферат: Шприц одноразового використання містить у собі корпус з голкотримачем, у якому розміщені поршень зі штоком. При цьому поршень має розміщений у його центрі циліндр з захватами, що відходять від нього, зробленими у вигляді симетричних, пружних пелюстків, що розходяться, у верхній частині яких пророблені профільні отвори. Нижня частина штока частково входить у отвір циліндра та містить також симетрично розташовані спрямовані догори під гострим кутом до штока голчаті відростки по кількості пружних пелюстків, форма й висота розташування яких відповідає формі й висоті розташування профільних отворів пружних пелюстків поршня. Отвір циліндра відповідає профілю поперечного січення нижньої частини штока, а на торці поршня, зверненого до голкотримача, закріплена руйнована оболонка зі швидкотвердіючим клеєм, верхня випускна частина конусного наконечника голкотримача має заглиблення, у якому зроблені ріжучі кромки, а форма заглиблення відповідає формі оболонки зі швидкотвердіючим клеєм. UA 78179 U (12) UA 78179 U UA 78179 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до голчатих ін'єкторів одноразового використання. Необхідність розробки одноразового шприцу з гарантованим одноразовим індивідуальним використанням диктується тим, що переважна більшість наркозалежних під час групового введення наркотичних речовин використовують один і той самий шприц. Є відомим "Шприц одноразового використання О.О. Беляева", який містить у собі корпус з голкотримачем, в якому розміщені поршень зі штоком, зв'язані між собою за допомогою вузла з'єднання, зробленого як щонайменш два пружних захвата, прикріплених до штока торця поршня, з'єднаних до штока з можливістю їх роз'єднання (патент РФ №1826916, МПК А61М 5/50 опубл. 07.07.1993, м. Бюлл, №25 - аналог). Основним недоліком відомого пристрою є можливість неодноразового його використання при порушенні кришки та повторній простій збірки, що зменшує надійність одноразового використання. Найближчим за технічною суттю та технічним результатом, що досягається, і вибраним у як прототип є "Шприц одноразового використання" (патент України до корисної моделі №39489 від 25.02.2009 р.) Вказаний шприц містить корпус, у якому розміщені поршень зі штоком, зв'язані між собою за допомогою вузла з'єднання, виконаного у вигляді закріплених на поршні щонайменш двох пружних захватів, з'єднаних зі штоком з можливістю їх роз'єднання. Недоліком цього шприцу є недостатня надійність одноразового використання. Справа у тому, що роз'єднання штока й поршня відбувається у кінці повного ходу поршню та є можливість повторного набору, не доводячи його до кінця. Задачею корисної моделі є розробка конструкції нового шприца з досягненням технічного результату - збільшення надійності одноразового використання за допомогою виключення можливості повторного набору. Поставлена задача вирішується тим, що у шприц одноразового використання, який містить корпус, у якому розміщені поршень зі штоком, зв'язані між собою за допомогою вузла з'єднання, виконаного у вигляді закріплених на поршні щонайменш двох пружних захватів, з'єднаних зі штоком з можливістю їх роз'єднання, прикріплених до торця штока поршня, крім того поршень містить розміщений у його центрі циліндр з захватами, які відходять від нього, захвати зроблені у вигляді симетричних пружних пелюстків, у верхній частині яких пророблені профільні отвори, а нижня частина штока частково входить у отвір циліндра та містить також симетрично розміщені голчаті відростки по кількості пелюстків, що направлені вгору під гострим кутом до штока, форма й висота розміщення яких відповідає формі й висоті розміщення профільних отворів пружних пелюстків поршню, згідно з корисною моделлю, отвір циліндра відповідає профілю поперечного січення штока, на торці поршня, зверненого до голкотримача, закріплена руйнована оболонка зі швидкотвердіючим клеєм, верхня випускна частина конусного наконечника голкотримача має заглиблення, у якому розміщені ріжучі кромки, а його форма відповідає формі оболонки зі швидкотвердіючим клеєм, причому об'єм клею, який у ній знаходиться, достатній для заповнення усього випускного отвору. Суттєвими ознаками одноразового шприца, які збігаються з прототипом, є наступні ознаки: = шток й поршень зв'язані між собою за допомогою роз'ємного вузла кріплення, = вузол кріплення зроблений у вигляді двох пружних захватів, що прикріплені на зверненому до штока торці поршня та маючих у верхній частині профільні отвори, з якими входять у зціплення голчаті відростки поршня, форма й висота розміщення яких відповідає формі й висоті розміщення профільних отворів. Суттєві ознаки, які відрізняють одноразовий шприц від прототипу є наступні признаки: = отвір циліндра відповідає профілю поперечного січення штока, = на торці поршня, зверненого до голкотримача, закріплена оболонка, що руйнується, з швидкотвердіючим клеєм, = верхня випускна частина конусного наконечнику голкотримача має заглиблення, у якому зроблені ріжучі кромки. Особливими відмінними від прототипу суттєвими ознаками одноразового шприца є наступні признаки: = форма заглиблення верхньої частини конусного наконечника відповідає формі оболонки з клеєм, = об'єм клею, що знаходиться у оболонці, достатній для заповнення усього випускного отвору шприца. Між сукупністю суттєвих ознак заявленої конструкції одноразового шприца та очікуваним технічним результатом збільшення надійності одноразового його використання проявляється причинно-слідчий взаємозв'язок. Дійсно, подана конструкція дозволяє повністю виключити повторне, навіть часткове використання шприца. Уперше, шток й поршень роз'єднуються у самому початку ходу поршня. 1 UA 78179 U 5 10 15 20 25 30 35 Удруге, випускний отвір повністю заклеюється у кінці першого ходу поршня. Навіть якщо спробувати з'єднати шток з поршнем, то неможливо ні набрати розчин, ні зробити ін'єкцію. Утретє, днище поршня також приклеюється до основи корпусу та не може переміщатися. Конструкція одноразового шприца показана на Фіг. 1-3. На малюнку зображені три положення шприца. На Фіг. 1 показано положення елементів шприца після набору розчину. На Фіг. 2 показано положення елементів шприца після першої ін'єкції (поршень знаходиться у крайньому нижньому положенні). А на Фіг. 3 показано положення елементів шприца при спробі удруге набрати розчин. Цифрами на фігурах означені: 1 - корпус шприца, 2 - шток, 3 - поршень, 4 - конусний наконечник шприца, 5 - голчаті відростки штока, 6 - пружні пелюстки поршня, 7 - профільні отвори пелюстків, 8 - отвір у циліндрі поршня для входу штока, 9 - руйнована оболонка, 10 ріжучі кромки, 11 - швидкотвердіючий клей. Шприц одноразового використання працює наступним чином. В початковому положенні поршень 3 знаходиться у крайньому нижньому положенні. Шток 2 частково входить у отвір циліндра 8. Пружні пелюстки 6 введені у зціплення з голчатими відростками штока 5. У початкове положення шток з поршнем встановлюються на заводі. Набір розчину виконується при переміщенні штока 2 вгору, який тягне за собою поршень 3 (Фіг. 1). Після набору необхідного об'єму розчину повітря витісняється зі шприца за допомогою незначного переміщення штока 2 усередину. При цьому кінець штока 2, штовхаючи поршень униз, ще глибше входить до отвору у циліндрі 8 й послабляє з'єднання з пружними пелюстками 6 за рахунок часткового виходу голчатих відростків 5 штока 2 з профільних отворів 7. При подальшому руху штока 2 униз голчаті відростки 5 повністю виходять з профільних отворів 7 роз'єднуючи шток й поршень (Фіг. 2, Фіг.3) Після нього робиться ін'єкція, після закінчення якої поршень 3 переміщається у крайнє нижнє положення. У цьому випадку руйнована оболонка 9 вступає у контакт з ріжучими кромками 10 та швидкотвердіючий клей 11 заповнює весь об'єм випускного отвору й склеює зверхню поверхню поршня 3 з корпусом 1. У цьому випадку забезпечується подвійний захист від повторного використання. Проведений заявниками аналіз рівня техніки, що включає у собі пошук по патентним та науково-технічним джерелам інформації, з виявленням джерел, що містять інформацію про аналоги заявленого технічного рішення, дозволяє встановити, що заявниками не знайдені аналоги, ідентичні заявленому технічному рішенню. Тому самим можливо стверджувати, що заявлена корисна модель відповідає умові охороноздатності за критерієм новизни. У заявленій конструкції шприца використані відому елементи. Його конструкція майже не змінюється. Нема жодної невідомої чи неможливої без розробки нової технології операції по його виробленню. Це свідче про те, що заявлена корисна модель "Шприц одноразового використання" "промислово застосовна". У зв'язку з вищевказаним можливо зробити вивід про те, що задача, поставлена у цій заявці - розробка нового шприца одноразового використання - виконана з досягненням технічного результату - збільшення надійності одноразового використання. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Шприц одноразового використання, що містить у собі корпус з голкотримачем, у якому розміщені поршень зі штоком, причомупоршень має розміщений у його центрі циліндр з захватами, що відходять від нього, зробленими у вигляді симетричних, пружних пелюстків, що розходяться, у верхній частині яких пророблені профільні отвори, а нижня частина штока частково входить у отвір циліндра та містить також симетрично розташовані спрямовані догори під гострим кутом до штока голчаті відростки по кількості пружних пелюстків, форма й висота розташування яких відповідає формі й висоті розташування профільних отворів пружних пелюстків поршня, який відрізняється тим, що отвір циліндра відповідає профілю поперечного січення нижньої частини штока, а на торці поршня, зверненого до голкотримача, закріплена руйнована оболонка зі швидкотвердіючим клеєм, верхня випускна частина конусного наконечника голкотримача має заглиблення, у якому зроблені ріжучі кромки, а форма заглиблення відповідає формі оболонки зі швидкотвердіючим клеєм, причому об'єм клею, що у ній знаходиться достатній для заповнення усього випускного отвору. 2 UA 78179 U 3 UA 78179 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
