Спосіб виготовлення підкладки, підкладка, клаптик, листочок, смуга, стрічка або вузенька смужка, виготовлені з підкладки, та папір і банкнота

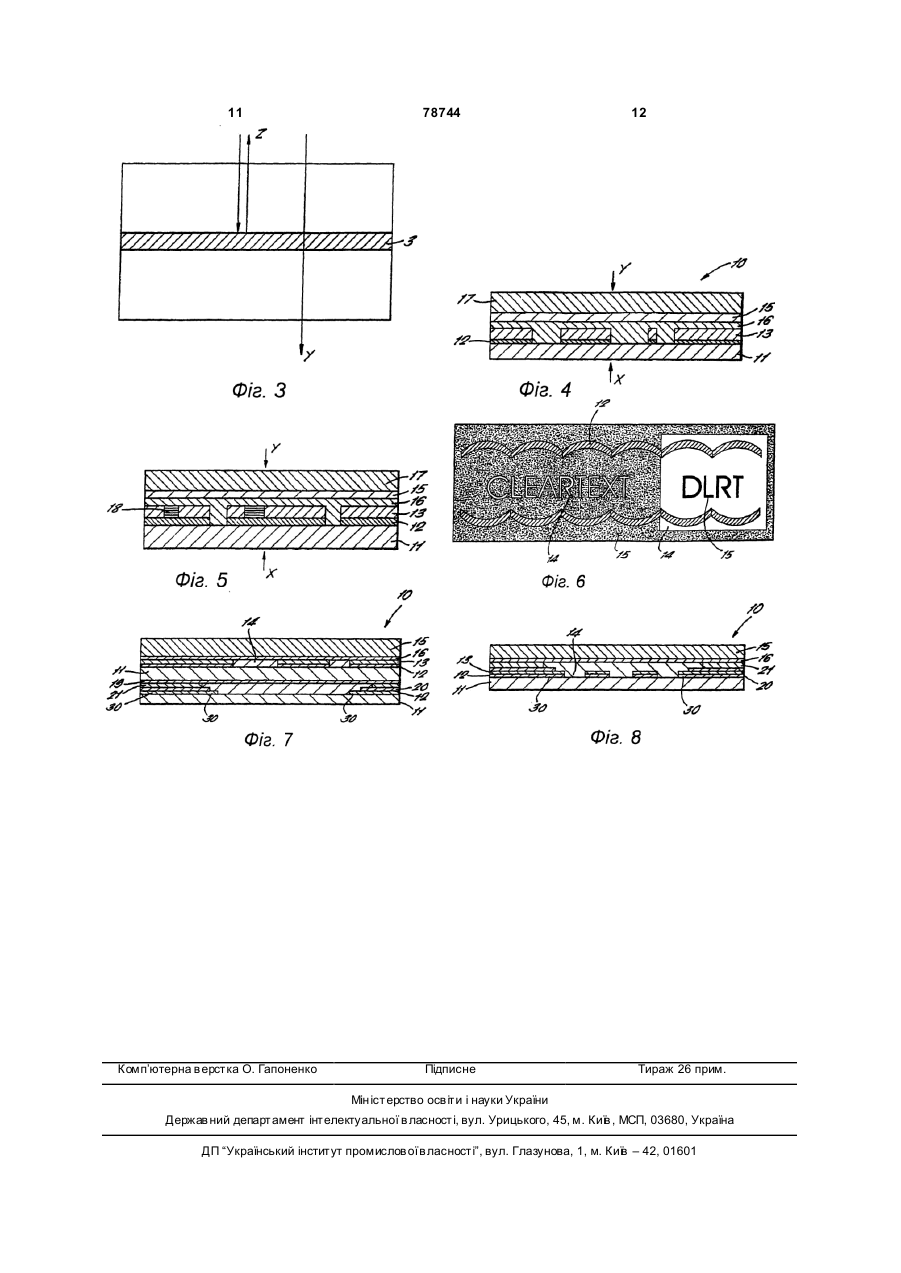

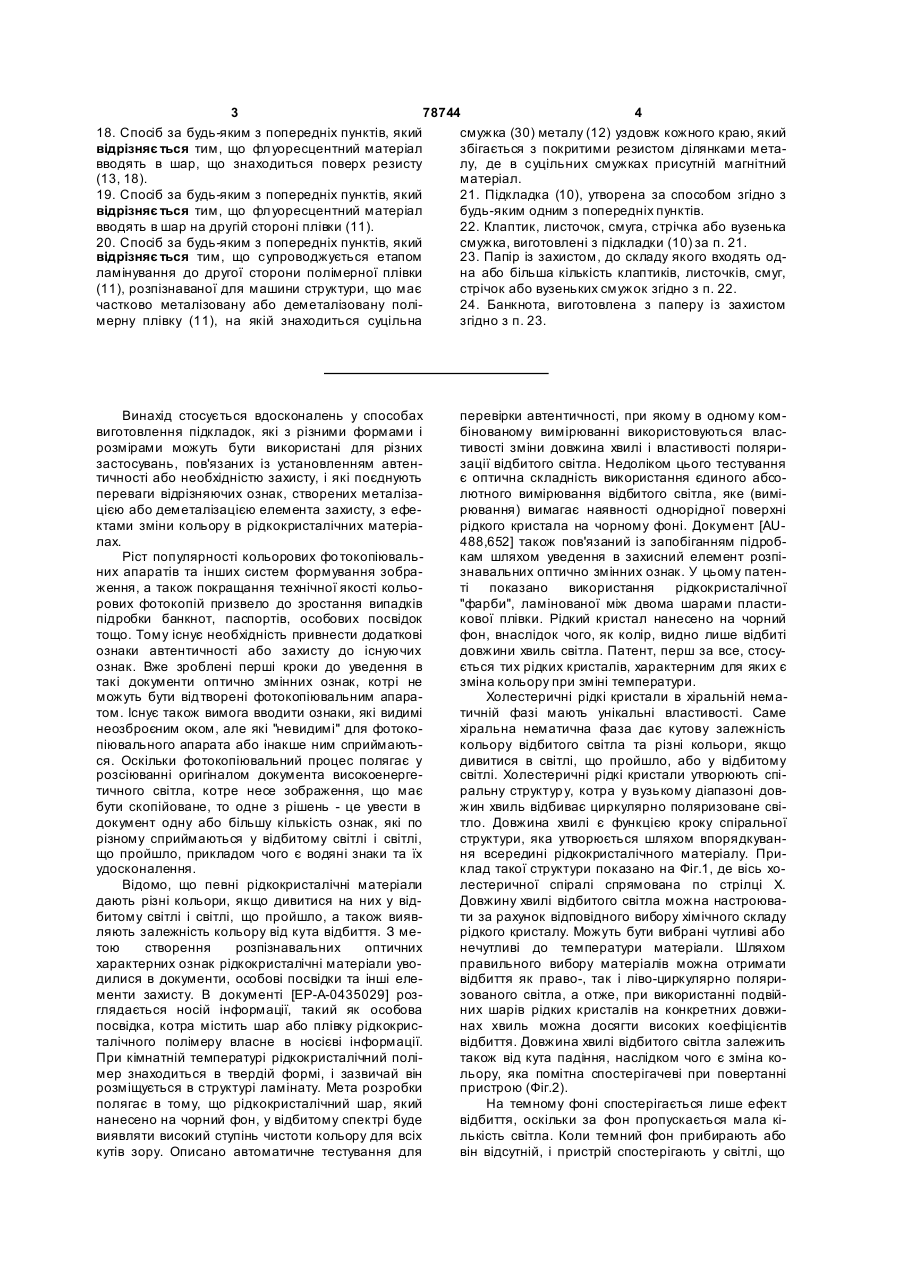

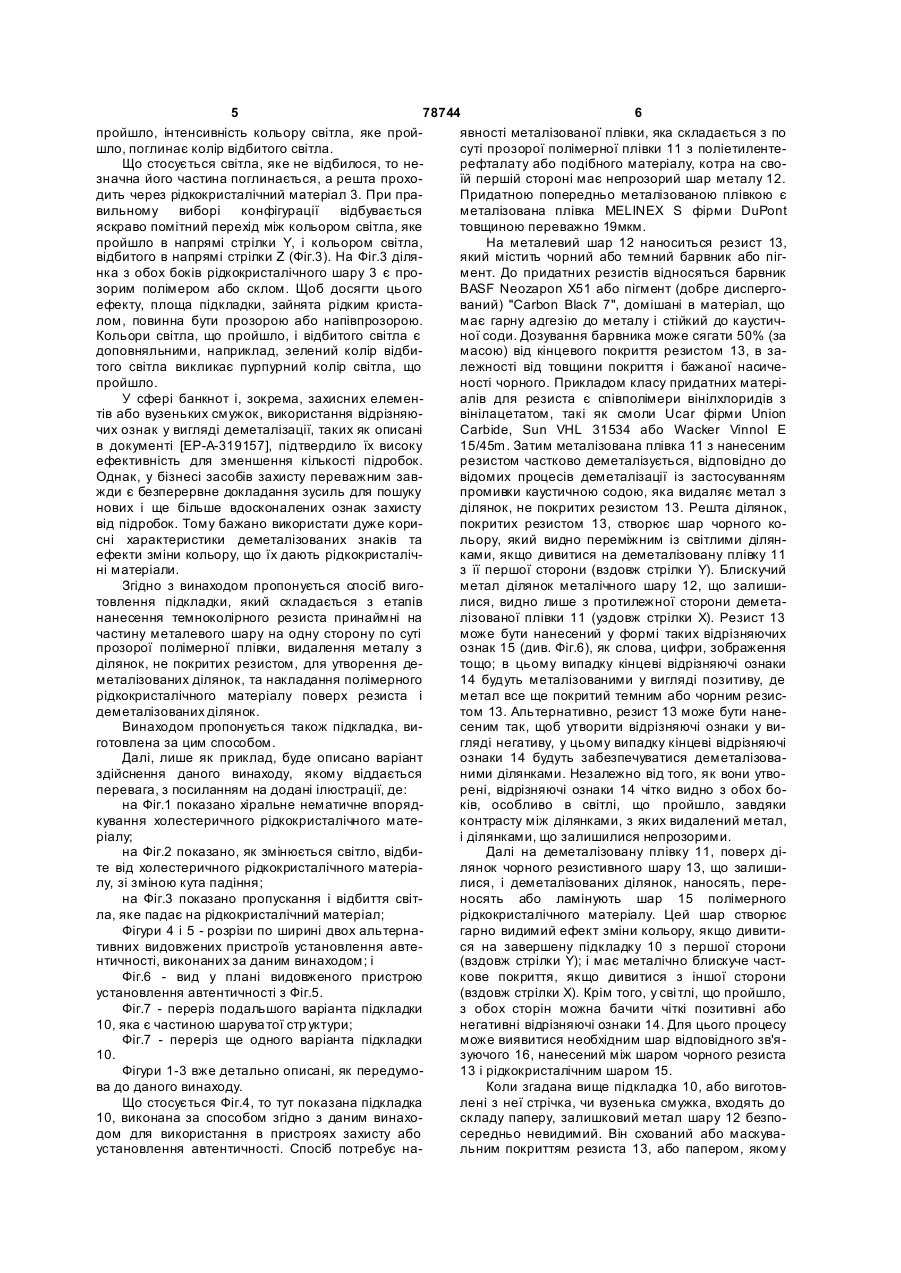

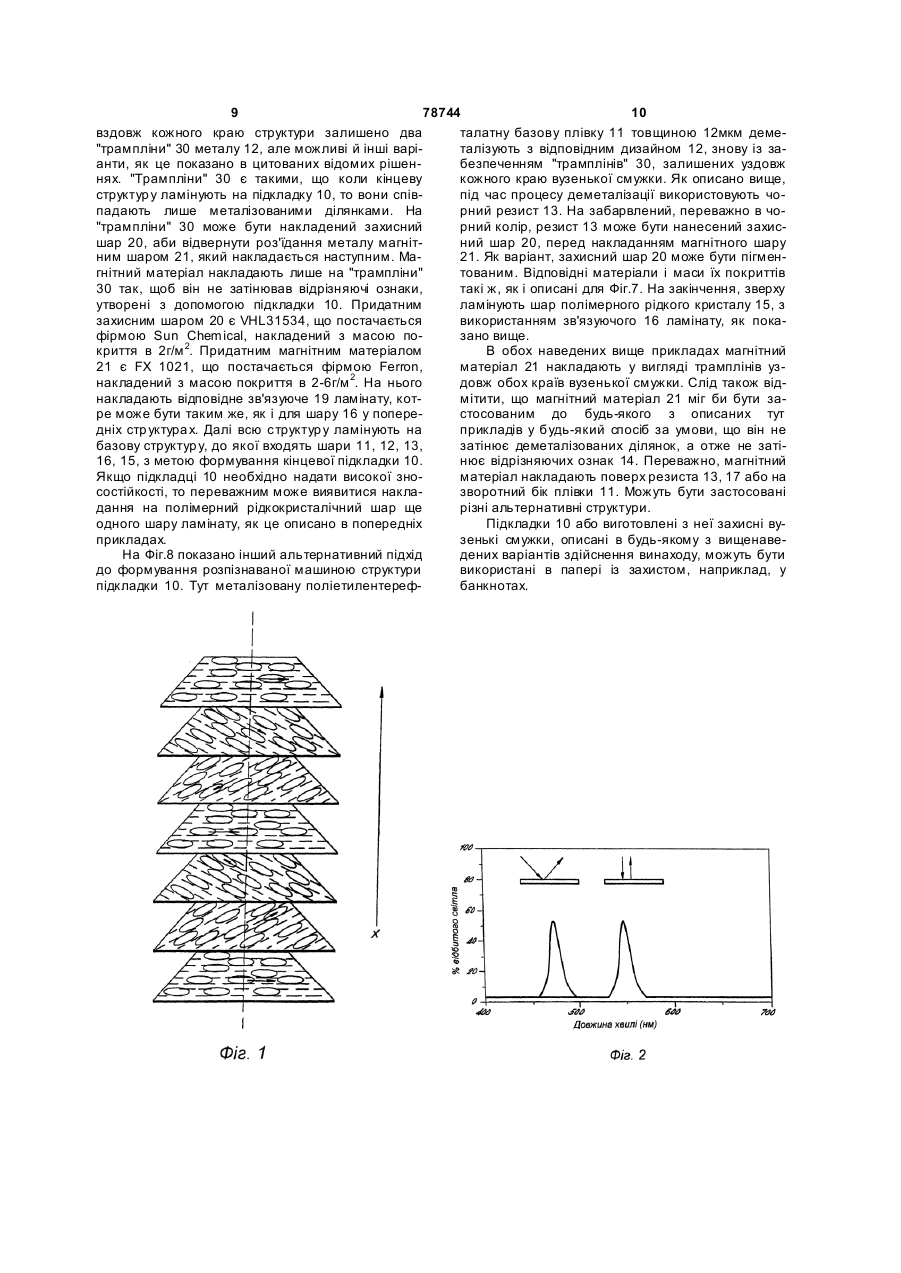

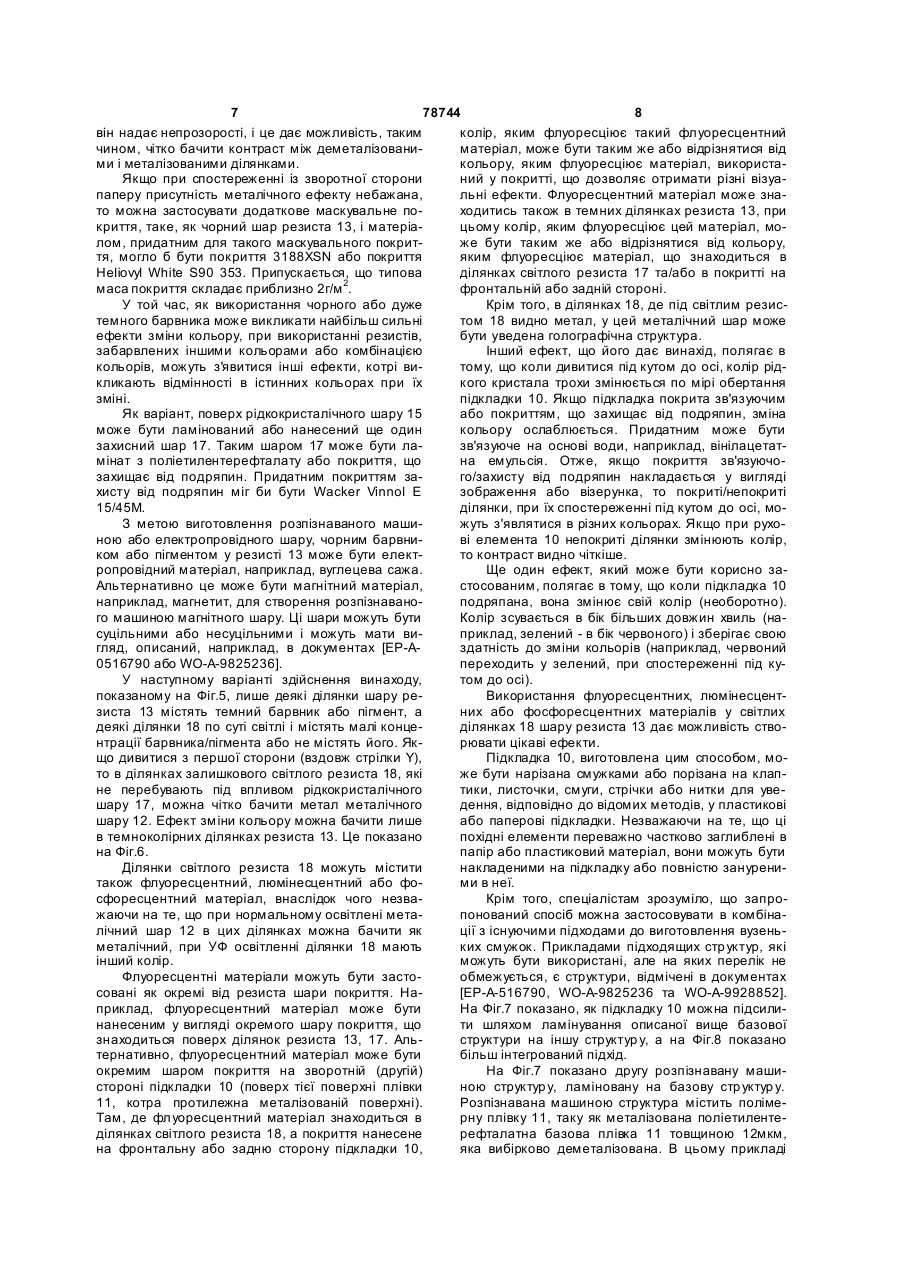

1. Спосіб виготовлення підкладки (10), який включає етапи нанесення резисту (13) на принаймні частину металевого шару (12) на одній стороні прозорої полімерної плівки (11), видалення металу з ділянок, непокритих резистом (13), для формування деметалізованих ділянок та нанесення додаткового шару для покриття резисту (13) та деметалізованих ділянок, який відрізняється тим, що додатковий шар є шаром полімерного рідкокристалічного матеріалу (15), резист (13) є темноколірним, за допомогою чого маскують металеві ділянки, що лежать нижче, та підсилюють ефект зміни кольору на ділянках, покритих полімерним рідкокристалічним матеріалом (15), у якому забезпечений чіткий контраст між металізованими та деметалізованими ділянками. 2. Спосіб за п. 1, який відрізняється тим, що резист (13) містить фарбник або пігмент, що має чорний колір. 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що включає етап накладання світлого резисту (18) на принаймні іншу частину металічного шару (12). 4. Спосіб за будь-яким з попередніх пунктів, який відрізняє ться тим, що видалення металу в процесі деметалізації здійснюють промиванням каустичною содою. 2 (19) 1 3 78744 4 18. Спосіб за будь-яким з попередніх пунктів, який смужка (30) металу (12) уздовж кожного краю, який відрізняє ться тим, що флуоресцентний матеріал збігається з покритими резистом ділянками метавводять в шар, що знаходиться поверх резисту лу, де в суцільних смужках присутній магнітний (13, 18). матеріал. 19. Спосіб за будь-яким з попередніх пунктів, який 21. Підкладка (10), утворена за способом згідно з відрізняє ться тим, що флуоресцентний матеріал будь-яким одним з попередніх пунктів. вводять в шар на другій стороні плівки (11). 22. Клаптик, листочок, смуга, стрічка або вузенька 20. Спосіб за будь-яким з попередніх пунктів, який смужка, виготовлені з підкладки (10) за п. 21. відрізняє ться тим, що супроводжується етапом 23. Папір із захистом, до складу якого входять одламінування до другої сторони полімерної плівки на або більша кількість клаптиків, листочків, смуг, (11), розпізнаваної для машини структури, що має стрічок або вузеньких смужок згідно з п. 22. частково металізовану або деметалізовану полі24. Банкнота, виготовлена з паперу із захистом мерну плівку (11), на якій знаходиться суцільна згідно з п. 23. Винахід стосується вдосконалень у способах виготовлення підкладок, які з різними формами і розмірами можуть бути використані для різних застосувань, пов'язаних із установленням автентичності або необхідністю захисту, і які поєднують переваги відрізняючих ознак, створених металізацією або деметалізацією елемента захисту, з ефектами зміни кольору в рідкокристалічних матеріалах. Ріст популярності кольорових фо токопіювальних апаратів та інших систем формування зображення, а також покращання технічної якості кольорових фотокопій призвело до зростання випадків підробки банкнот, паспортів, особових посвідок тощо. Тому існує необхідність привнести додаткові ознаки автентичності або захисту до існуючих ознак. Вже зроблені перші кроки до уведення в такі документи оптично змінних ознак, котрі не можуть бути відтворені фотокопіювальним апаратом. Існує також вимога вводити ознаки, які видимі неозброєним оком, але які "невидимі" для фотокопіювального апарата або інакше ним сприймаються. Оскільки фотокопіювальний процес полягає у розсіюванні оригіналом документа високоенергетичного світла, котре несе зображення, що має бути скопійоване, то одне з рішень - це увести в документ одну або більшу кількість ознак, які по різному сприймаються у відбитому світлі і світлі, що пройшло, прикладом чого є водяні знаки та їх удосконалення. Відомо, що певні рідкокристалічні матеріали дають різні кольори, якщо дивитися на них у відбитому світлі і світлі, що пройшло, а також виявляють залежність кольору від кута відбиття. З метою створення розпізнавальних оптичних характерних ознак рідкокристалічні матеріали уводилися в документи, особові посвідки та інші елементи захисту. В документі [ЕР-А-0435029] розглядається носій інформації, такий як особова посвідка, котра містить шар або плівку рідкокристалічного полімеру власне в носієві інформації. При кімнатній температурі рідкокристалічний полімер знаходиться в твердій формі, і зазвичай він розміщується в структурі ламінату. Мета розробки полягає в тому, що рідкокристалічний шар, який нанесено на чорний фон, у відбитому спектрі буде виявляти високий ступінь чистоти кольору для всіх кутів зору. Описано автоматичне тестування для перевірки автентичності, при якому в одному комбінованому вимірюванні використовуються властивості зміни довжина хвилі і властивості поляризації відбитого світла. Недоліком цього тестування є оптична складність використання єдиного абсолютного вимірювання відбитого світла, яке (вимірювання) вимагає наявності однорідної поверхні рідкого кристала на чорному фоні. Документ [AU488,652] також пов'язаний із запобіганням підробкам шляхом уведення в захисний елемент розпізнавальних оптично змінних ознак. У цьому патенті показано використання рідкокристалічної "фарби", ламінованої між двома шарами пластикової плівки. Рідкий кристал нанесено на чорний фон, внаслідок чого, як колір, видно лише відбиті довжини хвиль світла. Патент, перш за все, стосується тих рідких кристалів, характерним для яких є зміна кольору при зміні температури. Холестеричні рідкі кристали в хіральній нематичній фазі мають унікальні властивості. Саме хіральна нематична фаза дає кутову залежність кольору відбитого світла та різні кольори, якщо дивитися в світлі, що пройшло, або у відбитому світлі. Холестеричні рідкі кристали утворюють спіральну структур у, котра у вузькому діапазоні довжин хвиль відбиває циркулярно поляризоване світло. Довжина хвилі є функцією кроку спіральної структури, яка утворюється шляхом впорядкування всередині рідкокристалічного матеріалу. Приклад такої структури показано на Фіг.1, де вісь холестеричної спіралі спрямована по стрілці X. Довжину хвилі відбитого світла можна настроювати за рахунок відповідного вибору хімічного складу рідкого кристалу. Можуть бути вибрані чутливі або нечутливі до температури матеріали. Шляхом правильного вибору матеріалів можна отримати відбиття як право-, так і ліво-циркулярно поляризованого світла, а отже, при використанні подвійних шарів рідких кристалів на конкретних довжинах хвиль можна досягти високих коефіцієнтів відбиття. Довжина хвилі відбитого світла залежить також від кута падіння, наслідком чого є зміна кольору, яка помітна спостерігачеві при повертанні пристрою (Фіг.2). На темному фоні спостерігається лише ефект відбиття, оскільки за фон пропускається мала кількість світла. Коли темний фон прибирають або він відсутній, і пристрій спостерігають у світлі, що 5 78744 6 пройшло, інтенсивність кольору світла, яке пройявності металізованої плівки, яка складається з по шло, поглинає колір відбитого світла. суті прозорої полімерної плівки 11 з поліетилентеЩо стосується світла, яке не відбилося, то нерефталату або подібного матеріалу, котра на свозначна його частина поглинається, а решта прохоїй першій стороні має непрозорий шар металу 12. дить через рідкокристалічний матеріал 3. При праПридатною попередньо металізованою плівкою є вильному виборі конфігурації відбувається металізована плівка MELINEX S фірми DuPont яскраво помітний перехід між кольором світла, яке товщиною переважно 19мкм. пройшло в напрямі стрілки Y, і кольором світла, На металевий шар 12 наноситься резист 13, відбитого в напрямі стрілки Ζ (Фіг.3). На Фіг.3 діляякий містить чорний або темний барвник або пігнка з обох боків рідкокристалічного шару 3 є промент. До придатних резистів відносяться барвник зорим полімером або склом. Щоб досягти цього BASF Neozapon X51 або пігмент (добре диспергоефекту, площа підкладки, зайнята рідким криставаний) "Carbon Black 7", домішані в матеріал, що лом, повинна бути прозорою або напівпрозорою. має гарну адгезію до металу і стійкий до каустичКольори світла, що пройшло, і відбитого світла є ної соди. Дозування барвника може сягати 50% (за доповняльними, наприклад, зелений колір відбимасою) від кінцевого покриття резистом 13, в затого світла викликає пурпурний колір світла, що лежності від товщини покриття і бажаної насичепройшло. ності чорного. Прикладом класу придатних матеріУ сфері банкнот і, зокрема, захисних елеменалів для резиста є співполімери вінілхлоридів з тів або вузеньких смужок, використання відрізняювінілацетатом, такі як смоли Ucar фірми Union чих ознак у вигляді деметалізації, таких як описані Carbide, Sun VHL 31534 або Wacker Vinnol Ε в документі [ЕР-А-319157], підтвердило їх високу 15/45m. Затим металізована плівка 11 з нанесеним ефективність для зменшення кількості підробок. резистом частково деметалізується, відповідно до Однак, у бізнесі засобів захисту переважним заввідомих процесів деметалізації із застосуванням жди є безперервне докладання зусиль для пошуку промивки каустичною содою, яка видаляє метал з нових і ще більше вдосконалених ознак захисту ділянок, не покритих резистом 13. Решта ділянок, від підробок. Тому бажано використати дуже корипокритих резистом 13, створює шар чорного косні характеристики деметалізованих знаків та льору, який видно переміжним із світлими ділянефекти зміни кольору, що їх дають рідкокристалічками, якщо дивитися на деметалізовану плівку 11 ні матеріали. з її першої сторони (вздовж стрілки Y). Блискучий Згідно з винаходом пропонується спосіб вигометал ділянок металічного шару 12, що залишитовлення підкладки, який складається з етапів лися, видно лише з протилежної сторони деметананесення темноколірного резиста принаймні на лізованої плівки 11 (уздовж стрілки X). Резист 13 частину металевого шару на одну сторону по суті може бути нанесений у формі таких відрізняючих прозорої полімерної плівки, видалення металу з ознак 15 (див. Фіг.6), як слова, цифри, зображення ділянок, не покритих резистом, для утворення детощо; в цьому випадку кінцеві відрізняючі ознаки металізованих ділянок, та накладання полімерного 14 будуть металізованими у вигляді позитиву, де рідкокристалічного матеріалу поверх резиста і метал все ще покритий темним або чорним резисдеметалізованих ділянок. том 13. Альтернативно, резист 13 може бути нанеВинаходом пропонується також підкладка, висеним так, щоб утворити відрізняючі ознаки у виготовлена за цим способом. гляді негативу, у цьому випадку кінцеві відрізняючі Далі, лише як приклад, буде описано варіант ознаки 14 будуть забезпечуватися деметалізоваздійснення даного винаходу, якому віддається ними ділянками. Незалежно від того, як вони утвоперевага, з посиланням на додані ілюстрації, де: рені, відрізняючі ознаки 14 чітко видно з обох бона Фіг.1 показано хіральне нематичне впорядків, особливо в світлі, що пройшло, завдяки кування холестеричного рідкокристалічного матеконтрасту між ділянками, з яких видалений метал, ріалу; і ділянками, що залишилися непрозорими. на Фіг.2 показано, як змінюється світло, відбиДалі на деметалізовану плівку 11, поверх діте від холестеричного рідкокристалічного матеріалянок чорного резистивного шару 13, що залишилу, зі зміною кута падіння; лися, і деметалізованих ділянок, наносять, перена Фіг.3 показано пропускання і відбиття світносять або ламінують шар 15 полімерного ла, яке падає на рідкокристалічний матеріал; рідкокристалічного матеріалу. Цей шар створює Фігури 4 і 5 - розрізи по ширині двох альтернагарно видимий ефект зміни кольору, якщо дивититивних видовжених пристроїв установлення автеся на завершену підкладку 10 з першої сторони нтичності, виконаних за даним винаходом; і (вздовж стрілки Y); і має металічно блискуче частФіг.6 - вид у плані видовженого пристрою кове покриття, якщо дивитися з іншої сторони установлення автентичності з Фіг.5. (вздовж стрілки X). Крім того, у сві тлі, що пройшло, Фіг.7 - переріз подальшого варіанта підкладки з обох сторін можна бачити чіткі позитивні або 10, яка є частиною шарува тої стр уктури; негативні відрізняючі ознаки 14. Для цього процесу Фіг.7 - переріз ще одного варіанта підкладки може виявитися необхідним шар відповідного зв'я10. зуючого 16, нанесений між шаром чорного резиста Фігури 1-3 вже детально описані, як передумо13 і рідкокристалічним шаром 15. ва до даного винаходу. Коли згадана вище підкладка 10, або виготовЩо стосується Фіг.4, то тут показана підкладка лені з неї стрічка, чи вузенька смужка, входять до 10, виконана за способом згідно з даним винахоскладу паперу, залишковий метал шару 12 безподом для використання в пристроях захисту або середньо невидимий. Він схований або маскуваустановлення автентичності. Спосіб потребує нальним покриттям резиста 13, або папером, якому 7 78744 8 він надає непрозорості, і це дає можливість, таким колір, яким флуоресціює такий флуоресцентний чином, чітко бачити контраст між деметалізованиматеріал, може бути таким же або відрізнятися від ми і металізованими ділянками. кольору, яким флуоресціює матеріал, використаЯкщо при спостереженні із зворотної сторони ний у покритті, що дозволяє отримати різні візуапаперу присутність металічного ефекту небажана, льні ефекти. Флуоресцентний матеріал може знато можна застосувати додаткове маскувальне походитись також в темних ділянках резиста 13, при криття, таке, як чорний шар резиста 13, і матеріацьому колір, яким флуоресціює цей матеріал, молом, придатним для такого маскувального покритже бути таким же або відрізнятися від кольору, тя, могло б бути покриття 3188XSN або покриття яким флуоресціює матеріал, що знаходиться в Heliovyl White S90 353. Припускається, що типова ділянках світлого резиста 17 та/або в покритті на маса покриття складає приблизно 2г/м 2. фронтальній або задній стороні. У той час, як використання чорного або дуже Крім того, в ділянках 18, де під світлим резистемного барвника може викликати найбільш сильні том 18 видно метал, у цей металічний шар може ефекти зміни кольору, при використанні резистів, бути уведена голографічна структура. забарвлених іншими кольорами або комбінацією Інший ефект, що його дає винахід, полягає в кольорів, можуть з'явитися інші ефекти, котрі витому, що коли дивитися під кутом до осі, колір рідкликають відмінності в істинних кольорах при їх кого кристала трохи змінюється по мірі обертання зміні. підкладки 10. Якщо підкладка покрита зв'язуючим Як варіант, поверх рідкокристалічного шару 15 або покриттям, що захищає від подряпин, зміна може бути ламінований або нанесений ще один кольору ослаблюється. Придатним може бути захисний шар 17. Таким шаром 17 може бути лазв'язуюче на основі води, наприклад, вінілацетатмінат з поліетилентерефталату або покриття, що на емульсія. Отже, якщо покриття зв'язуючозахищає від подряпин. Придатним покриттям заго/захисту від подряпин накладається у вигляді хисту від подряпин міг би бути Wacker Vinnol Ε зображення або візерунка, то покриті/непокриті 15/45М. ділянки, при їх спостереженні під кутом до осі, моЗ метою виготовлення розпізнаваного машижуть з'являтися в різних кольорах. Якщо при рухоною або електропровідного шару, чорним барвниві елемента 10 непокриті ділянки змінюють колір, ком або пігментом у резисті 13 може бути електто контраст видно чіткіше. ропровідний матеріал, наприклад, вуглецева сажа. Ще один ефект, який може бути корисно заАльтернативно це може бути магнітний матеріал, стосованим, полягає в тому, що коли підкладка 10 наприклад, магнетит, для створення розпізнаваноподряпана, вона змінює свій колір (необоротно). го машиною магнітного шару. Ці шари можуть бути Колір зсувається в бік більших довжин хвиль (насуцільними або несуцільними і можуть мати виприклад, зелений - в бік червоного) і зберігає свою гляд, описаний, наприклад, в документах [ЕР-Аздатність до зміни кольорів (наприклад, червоний 0516790 або WO-A-9825236]. переходить у зелений, при спостереженні під куУ наступному варіанті здійснення винаходу, том до осі). показаному на Фіг.5, лише деякі ділянки шару реВикористання флуоресцентних, люмінесцентзиста 13 містять темний барвник або пігмент, а них або фосфоресцентних матеріалів у світлих деякі ділянки 18 по суті світлі і містять малі концеділянках 18 шару резиста 13 дає можливість ствонтрації барвника/пігмента або не містять його. Якрювати цікаві ефекти. що дивитися з першої сторони (вздовж стрілки Υ), Підкладка 10, виготовлена цим способом, мото в ділянках залишкового світлого резиста 18, які же бути нарізана смужками або порізана на клапне перебувають під впливом рідкокристалічного тики, листочки, смуги, стрічки або нитки для увешару 17, можна чітко бачити метал металічного дення, відповідно до відомих методів, у пластикові шару 12. Ефект зміни кольору можна бачити лише або паперові підкладки. Незважаючи на те, що ці в темноколірних ділянках резиста 13. Це показано похідні елементи переважно частково заглиблені в на Фіг.6. папір або пластиковий матеріал, вони можуть бути Ділянки світлого резиста 18 можуть містити накладеними на підкладку або повністю зануренитакож флуоресцентний, люмінесцентний або фоми в неї. сфоресцентний матеріал, внаслідок чого незваКрім того, спеціалістам зрозуміло, що запрожаючи на те, що при нормальному освітлені метапонований спосіб можна застосовувати в комбіналічний шар 12 в цих ділянках можна бачити як ції з існуючими підходами до виготовлення вузеньметалічний, при УФ освітленні ділянки 18 мають ких смужок. Прикладами підходящих стр уктур, які інший колір. можуть бути використані, але на яких перелік не Флуоресцентні матеріали можуть бути застообмежується, є структури, відмічені в документах совані як окремі від резиста шари покриття. На[ЕР-А-516790, WO-A-9825236 та WO-A-9928852]. приклад, флуоресцентний матеріал може бути На Фіг.7 показано, як підкладку 10 можна підсилинанесеним у вигляді окремого шару покриття, що ти шляхом ламінування описаної вище базової знаходиться поверх ділянок резиста 13, 17. Альструктури на іншу структур у, а на Фіг.8 показано тернативно, флуоресцентний матеріал може бути більш інтегрований підхід. окремим шаром покриття на зворотній (другій) На Фіг.7 показано другу розпізнавану машистороні підкладки 10 (поверх тієї поверхні плівки ною структур у, ламіновану на базову стр уктур у. 11, котра протилежна металізованій поверхні). Розпізнавана машиною структура містить полімеТам, де флуоресцентний матеріал знаходиться в рну плівку 11, таку як металізована поліетилентеділянках світлого резиста 18, а покриття нанесене рефталатна базова плівка 11 товщиною 12мкм, на фронтальну або задню сторону підкладки 10, яка вибірково деметалізована. В цьому прикладі 9 78744 10 вздовж кожного краю структури залишено два талатну базову плівку 11 товщиною 12мкм деме"трампліни" 30 металу 12, але можливі й інші варіталізують з відповідним дизайном 12, знову із заанти, як це показано в цитованих відомих рішенбезпеченням "трамплінів" 30, залишених уздовж нях. "Трампліни" 30 є такими, що коли кінцеву кожного краю вузенької смужки. Як описано вище, структур у ламінують на підкладку 10, то вони співпід час процесу деметалізації використовують чопадають лише металізованими ділянками. На рний резист 13. На забарвлений, переважно в чо"трампліни" 30 може бути накладений захисний рний колір, резист 13 може бути нанесений захисшар 20, аби відвернути роз'їдання металу магнітний шар 20, перед накладанням магнітного шару ним шаром 21, який накладається наступним. Ма21. Як варіант, захисний шар 20 може бути пігменгнітний матеріал накладають лише на "трампліни" тованим. Відповідні матеріали і маси їх покриттів 30 так, щоб він не затінював відрізняючі ознаки, такі ж, як і описані для Фіг.7. На закінчення, зверху утворені з допомогою підкладки 10. Придатним ламінують шар полімерного рідкого кристалу 15, з захисним шаром 20 є VHL31534, що постачається використанням зв'язуючого 16 ламінату, як покафірмою Sun Chemical, накладений з масою позано вище. криття в 2г/м 2. Придатним магнітним матеріалом В обох наведених вище прикладах магнітний 21 є FX 1021, що постачається фірмою Ferron, матеріал 21 накладають у вигляді трамплінів узнакладений з масою покриття в 2-6г/м 2. На нього довж обох країв вузенької смужки. Слід також віднакладають відповідне зв'язуюче 19 ламінату, котмітити, що магнітний матеріал 21 міг би бути заре може бути таким же, як і для шару 16 у поперестосованим до будь-якого з описаних тут дніх стр уктура х. Далі всю структур у ламінують на прикладів у будь-який спосіб за умови, що він не базову структур у, до якої входять шари 11, 12, 13, затінює деметалізованих ділянок, а отже не заті16, 15, з метою формування кінцевої підкладки 10. нює відрізняючих ознак 14. Переважно, магнітний Якщо підкладці 10 необхідно надати високої зноматеріал накладають поверх резиста 13, 17 або на состійкості, то переважним може виявитися наклазворотний бік плівки 11. Можуть бути застосовані дання на полімерний рідкокристалічний шар ще різні альтернативні структури. одного шару ламінату, як це описано в попередніх Підкладки 10 або виготовлені з неї захисні вуприкладах. зенькі смужки, описані в будь-якому з вищенавеНа Фіг.8 показано інший альтернативний підхід дених варіантів здійснення винаходу, можуть бути до формування розпізнаваної машиною структури використані в папері із захистом, наприклад, у підкладки 10. Тут металізовану поліетилентерефбанкнотах. 11 Комп’ютерна в ерстка О. Гапоненко 78744 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
