Роторний млин

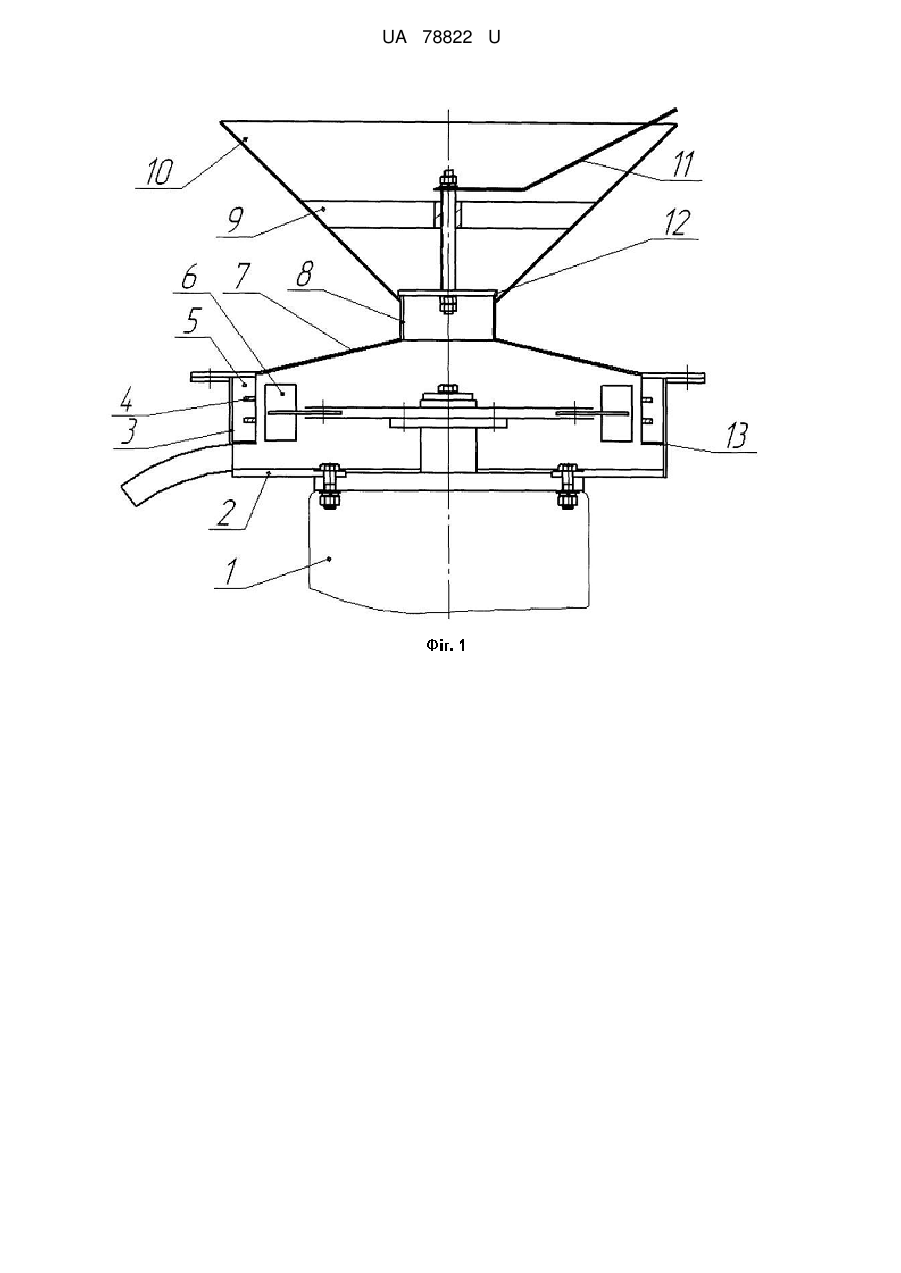

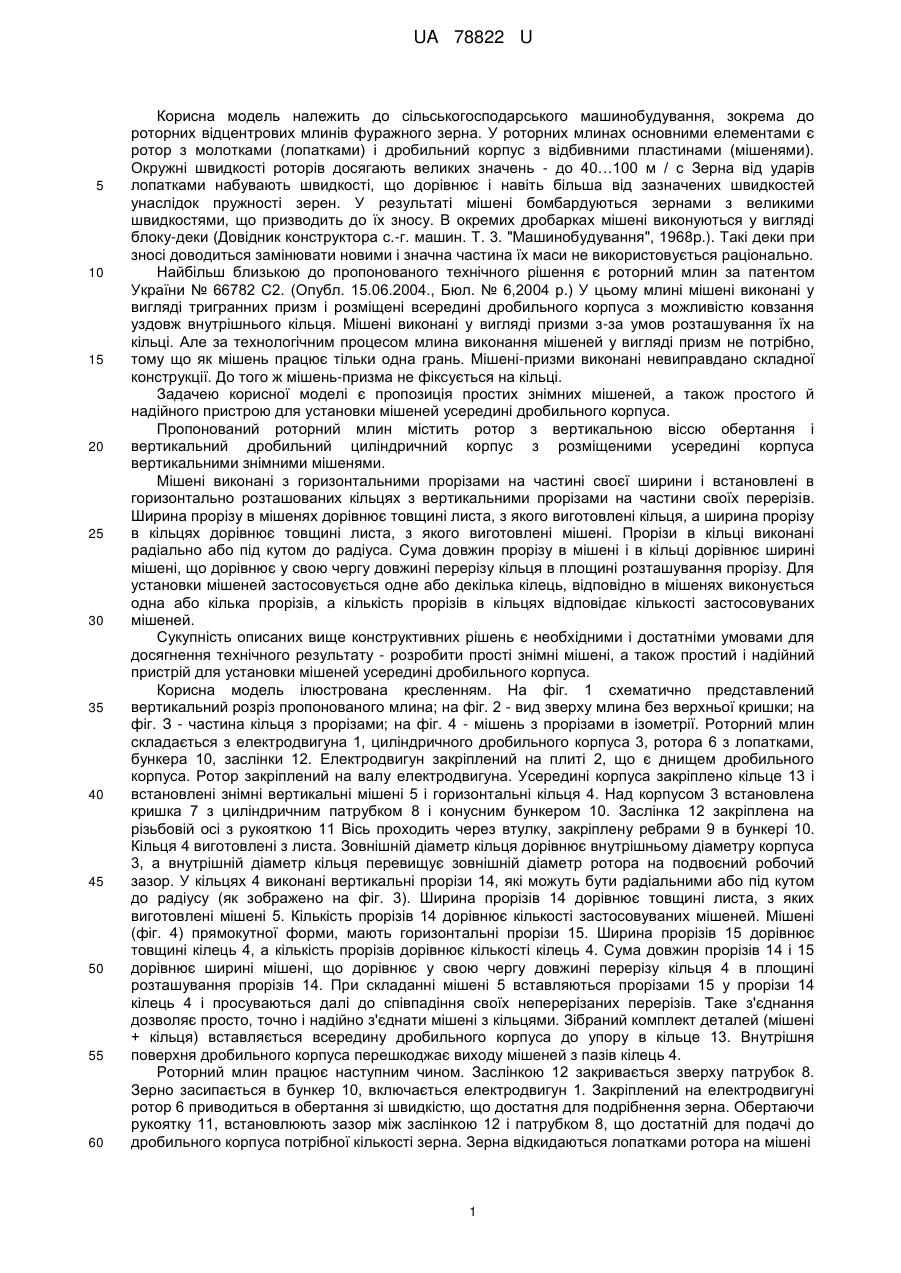

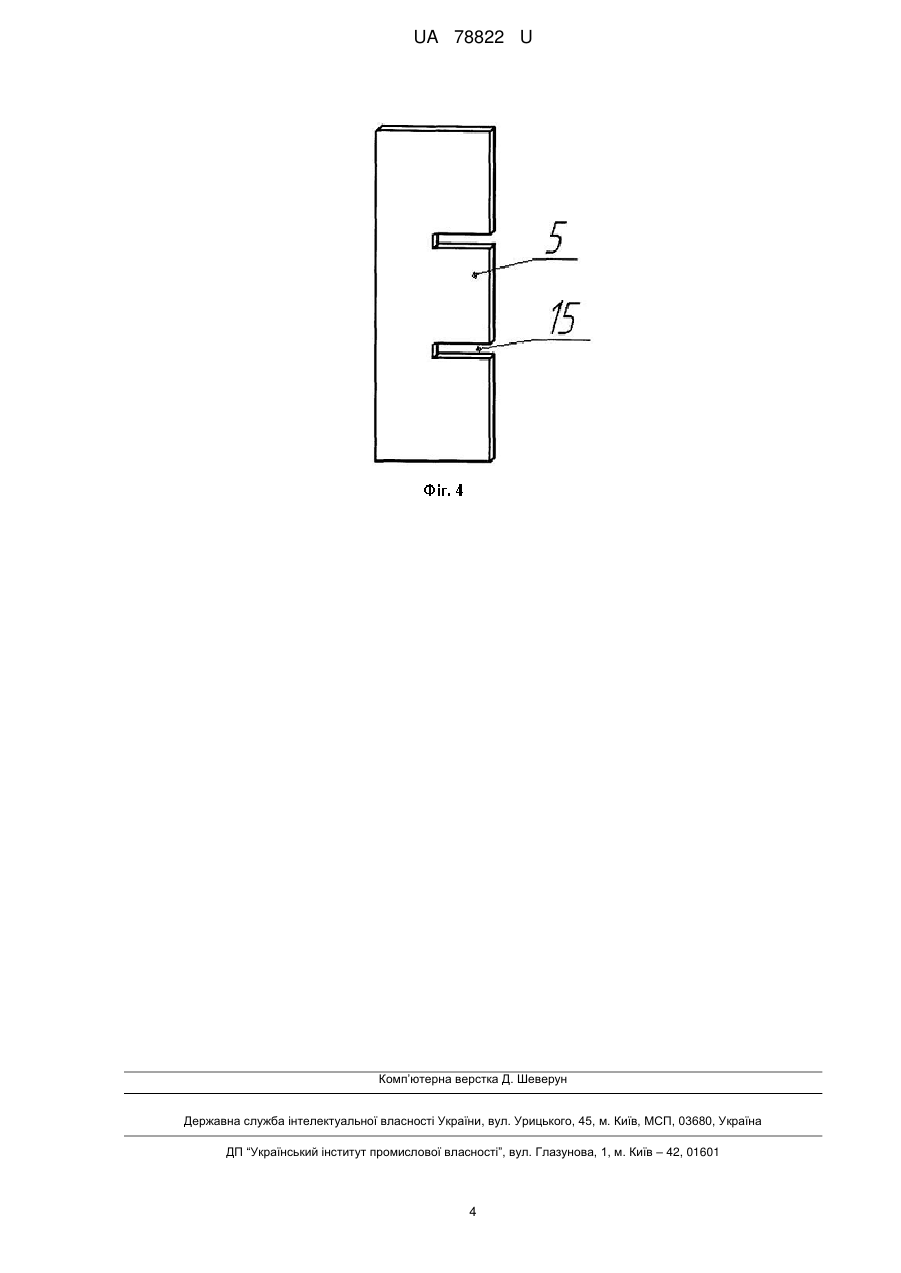

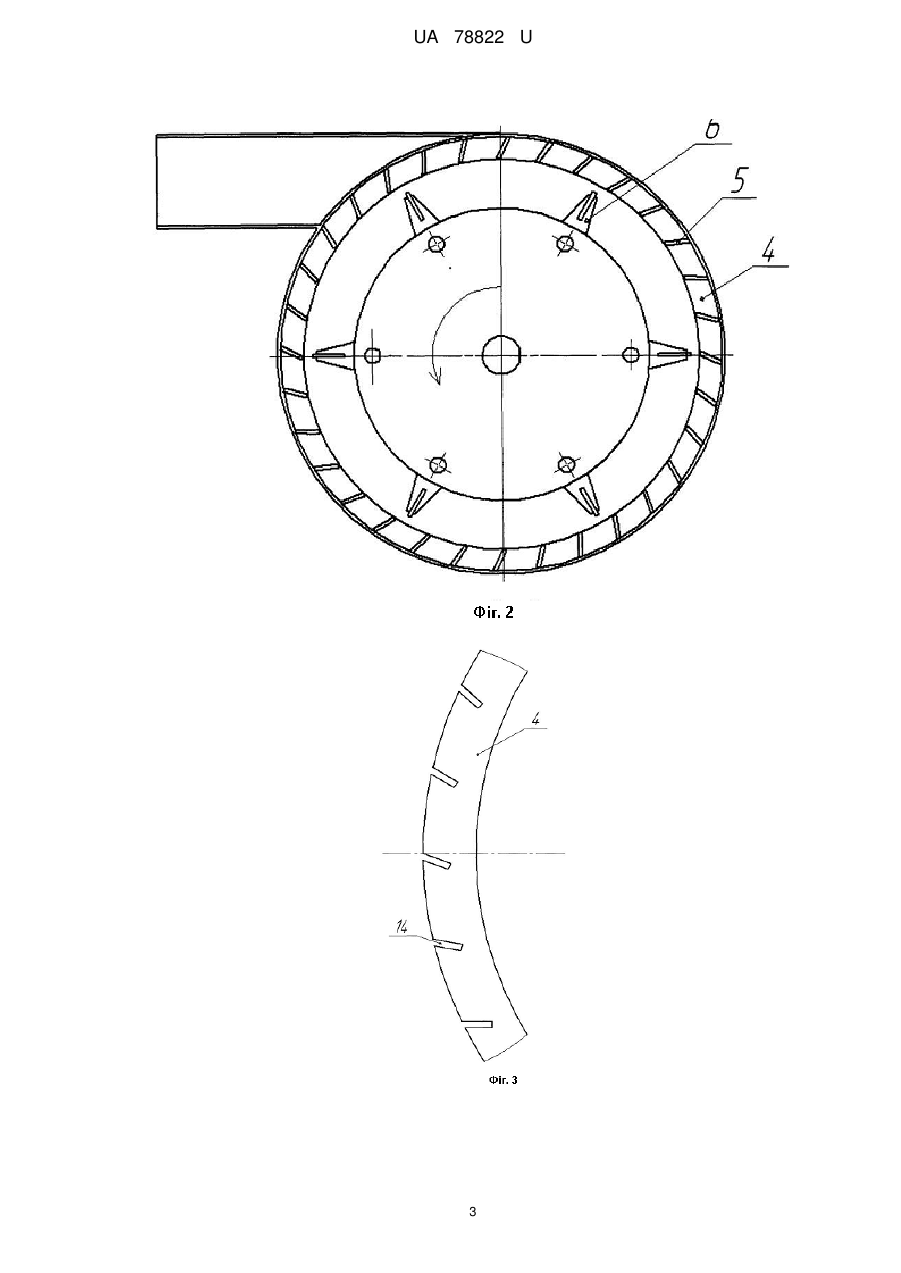

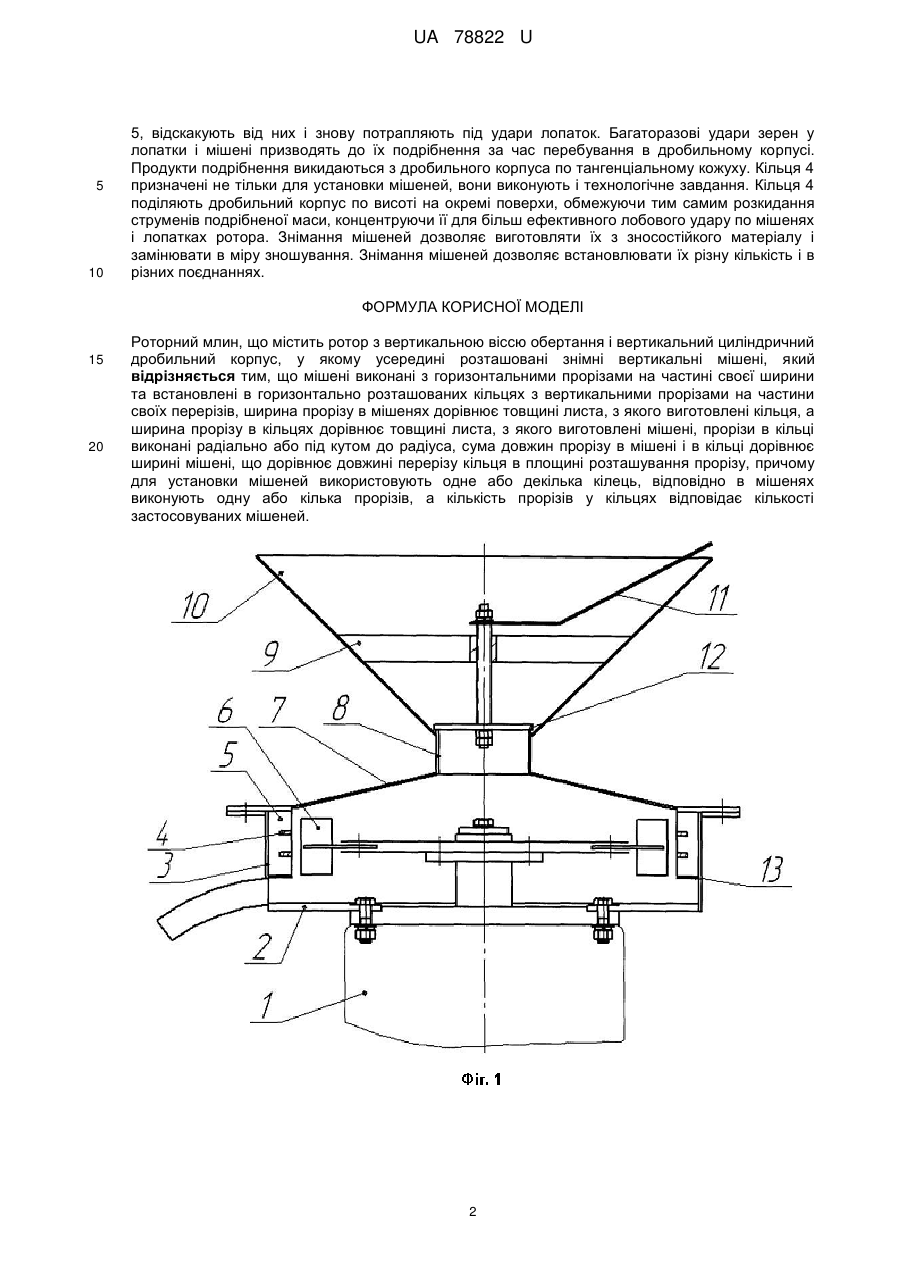

Реферат: UA 78822 U UA 78822 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до роторних відцентрових млинів фуражного зерна. У роторних млинах основними елементами є ротор з молотками (лопатками) і дробильний корпус з відбивними пластинами (мішенями). Окружні швидкості роторів досягають великих значень - до 40…100 м / с Зерна від ударів лопатками набувають швидкості, що дорівнює і навіть більша від зазначених швидкостей унаслідок пружності зерен. У результаті мішені бомбардуються зернами з великими швидкостями, що призводить до їх зносу. В окремих дробарках мішені виконуються у вигляді блоку-деки (Довідник конструктора с.-г. машин. Т. 3. "Машинобудування", 1968p.). Такі деки при зносі доводиться замінювати новими і значна частина їх маси не використовується раціонально. Найбільш близькою до пропонованого технічного рішення є роторний млин за патентом України № 66782 С2. (Опубл. 15.06.2004., Бюл. № 6,2004 р.) У цьому млині мішені виконані у вигляді тригранних призм і розміщені всередині дробильного корпуса з можливістю ковзання уздовж внутрішнього кільця. Мішені виконані у вигляді призми з-за умов розташування їх на кільці. Але за технологічним процесом млина виконання мішеней у вигляді призм не потрібно, тому що як мішень працює тільки одна грань. Мішені-призми виконані невиправдано складної конструкції. До того ж мішень-призма не фіксується на кільці. Задачею корисної моделі є пропозиція простих знімних мішеней, а також простого й надійного пристрою для установки мішеней усередині дробильного корпуса. Пропонований роторний млин містить ротор з вертикальною віссю обертання і вертикальний дробильний циліндричний корпус з розміщеними усередині корпуса вертикальними знімними мішенями. Мішені виконані з горизонтальними прорізами на частині своєї ширини і встановлені в горизонтально розташованих кільцях з вертикальними прорізами на частини своїх перерізів. Ширина прорізу в мішенях дорівнює товщині листа, з якого виготовлені кільця, а ширина прорізу в кільцях дорівнює товщині листа, з якого виготовлені мішені. Прорізи в кільці виконані радіально або під кутом до радіуса. Сума довжин прорізу в мішені і в кільці дорівнює ширині мішені, що дорівнює у свою чергу довжині перерізу кільця в площині розташування прорізу. Для установки мішеней застосовується одне або декілька кілець, відповідно в мішенях виконується одна або кілька прорізів, а кількість прорізів в кільцях відповідає кількості застосовуваних мішеней. Сукупність описаних вище конструктивних рішень є необхідними і достатніми умовами для досягнення технічного результату - розробити прості знімні мішені, а також простий і надійний пристрій для установки мішеней усередині дробильного корпуса. Корисна модель ілюстрована кресленням. На фіг. 1 схематично представлений вертикальний розріз пропонованого млина; на фіг. 2 - вид зверху млина без верхньої кришки; на фіг. З - частина кільця з прорізами; на фіг. 4 - мішень з прорізами в ізометрії. Роторний млин складається з електродвигуна 1, циліндричного дробильного корпуса 3, ротора 6 з лопатками, бункера 10, заслінки 12. Електродвигун закріплений на плиті 2, що є днищем дробильного корпуса. Ротор закріплений на валу електродвигуна. Усередині корпуса закріплено кільце 13 і встановлені знімні вертикальні мішені 5 і горизонтальні кільця 4. Над корпусом 3 встановлена кришка 7 з циліндричним патрубком 8 і конусним бункером 10. Заслінка 12 закріплена на різьбовій осі з рукояткою 11 Вісь проходить через втулку, закріплену ребрами 9 в бункері 10. Кільця 4 виготовлені з листа. Зовнішній діаметр кільця дорівнює внутрішньому діаметру корпуса 3, а внутрішній діаметр кільця перевищує зовнішній діаметр ротора на подвоєний робочий зазор. У кільцях 4 виконані вертикальні прорізи 14, які можуть бути радіальними або під кутом до радіусу (як зображено на фіг. 3). Ширина прорізів 14 дорівнює товщині листа, з яких виготовлені мішені 5. Кількість прорізів 14 дорівнює кількості застосовуваних мішеней. Мішені (фіг. 4) прямокутної форми, мають горизонтальні прорізи 15. Ширина прорізів 15 дорівнює товщині кілець 4, а кількість прорізів дорівнює кількості кілець 4. Сума довжин прорізів 14 і 15 дорівнює ширині мішені, що дорівнює у свою чергу довжині перерізу кільця 4 в площині розташування прорізів 14. При складанні мішені 5 вставляються прорізами 15 у прорізи 14 кілець 4 і просуваються далі до співпадіння своїх неперерізаних перерізів. Таке з'єднання дозволяє просто, точно і надійно з'єднати мішені з кільцями. Зібраний комплект деталей (мішені + кільця) вставляється всередину дробильного корпуса до упору в кільце 13. Внутрішня поверхня дробильного корпуса перешкоджає виходу мішеней з пазів кілець 4. Роторний млин працює наступним чином. Заслінкою 12 закривається зверху патрубок 8. Зерно засипається в бункер 10, включається електродвигун 1. Закріплений на електродвигуні ротор 6 приводиться в обертання зі швидкістю, що достатня для подрібнення зерна. Обертаючи рукоятку 11, встановлюють зазор між заслінкою 12 і патрубком 8, що достатній для подачі до дробильного корпуса потрібної кількості зерна. Зерна відкидаються лопатками ротора на мішені 1 UA 78822 U 5 10 5, відскакують від них і знову потрапляють під удари лопаток. Багаторазові удари зерен у лопатки і мішені призводять до їх подрібнення за час перебування в дробильному корпусі. Продукти подрібнення викидаються з дробильного корпуса по тангенціальному кожуху. Кільця 4 призначені не тільки для установки мішеней, вони виконують і технологічне завдання. Кільця 4 поділяють дробильний корпус по висоті на окремі поверхи, обмежуючи тим самим розкидання струменів подрібненої маси, концентруючи її для більш ефективного лобового удару по мішенях і лопатках ротора. Знімання мішеней дозволяє виготовляти їх з зносостійкого матеріалу і замінювати в міру зношування. Знімання мішеней дозволяє встановлювати їх різну кількість і в різних поєднаннях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Роторний млин, що містить ротор з вертикальною віссю обертання і вертикальний циліндричний дробильний корпус, у якому усередині розташовані знімні вертикальні мішені, який відрізняється тим, що мішені виконані з горизонтальними прорізами на частині своєї ширини та встановлені в горизонтально розташованих кільцях з вертикальними прорізами на частини своїх перерізів, ширина прорізу в мішенях дорівнює товщині листа, з якого виготовлені кільця, а ширина прорізу в кільцях дорівнює товщині листа, з якого виготовлені мішені, прорізи в кільці виконані радіально або під кутом до радіуса, сума довжин прорізу в мішені і в кільці дорівнює ширині мішені, що дорівнює довжині перерізу кільця в площині розташування прорізу, причому для установки мішеней використовують одне або декілька кілець, відповідно в мішенях виконують одну або кілька прорізів, а кількість прорізів у кільцях відповідає кількості застосовуваних мішеней. 2 UA 78822 U 3 UA 78822 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
