Ножиці з нижнім різом і пристроєм забирання обрізі

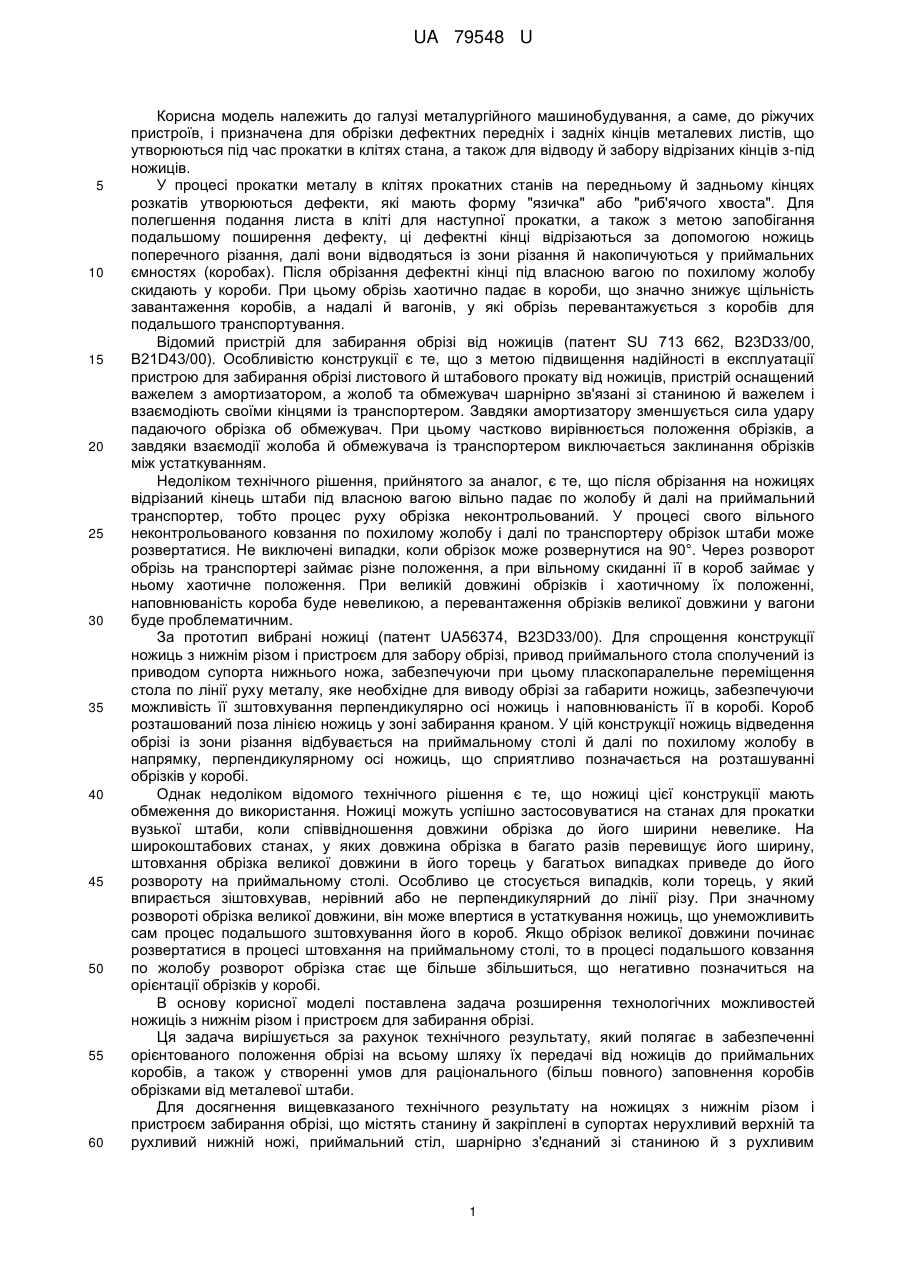

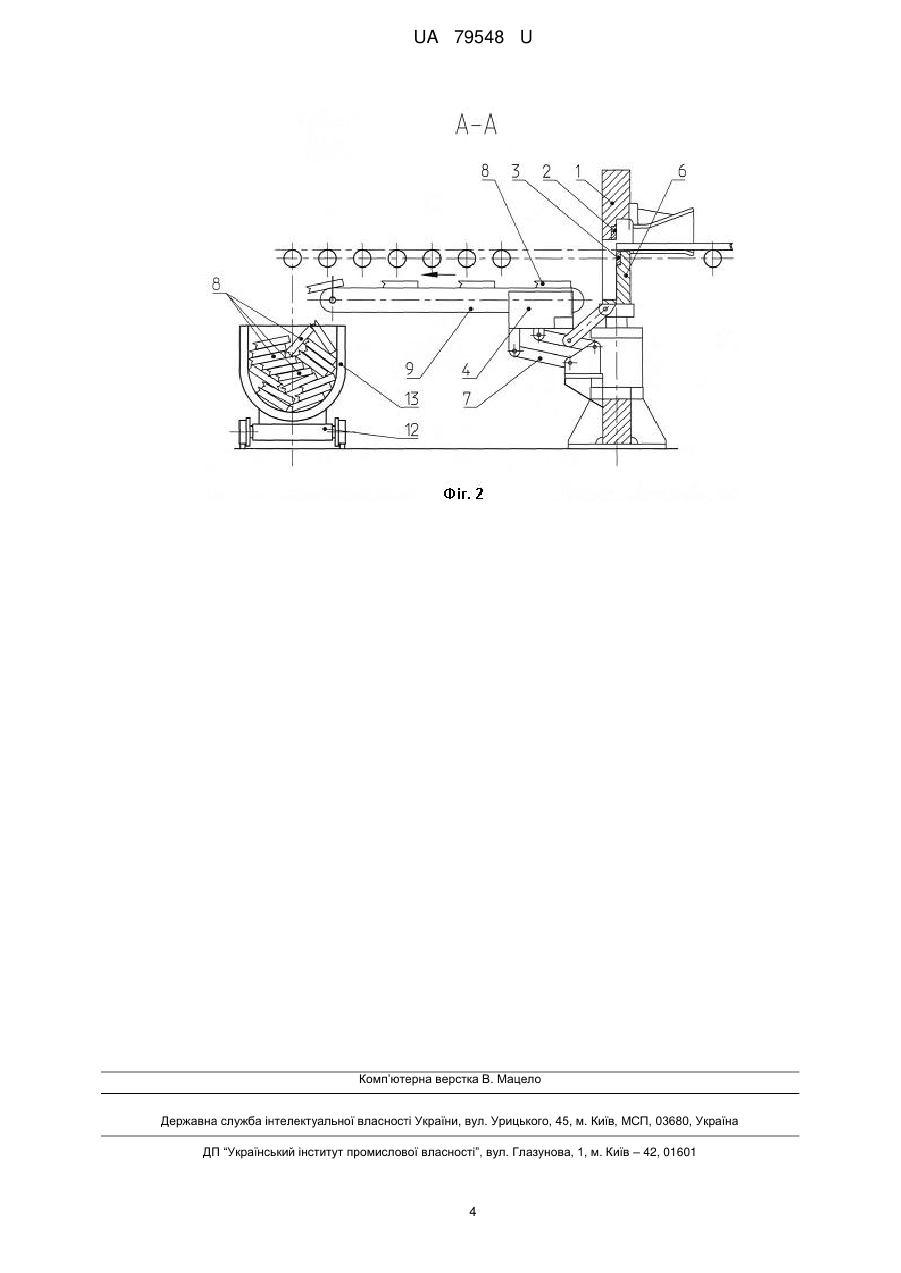

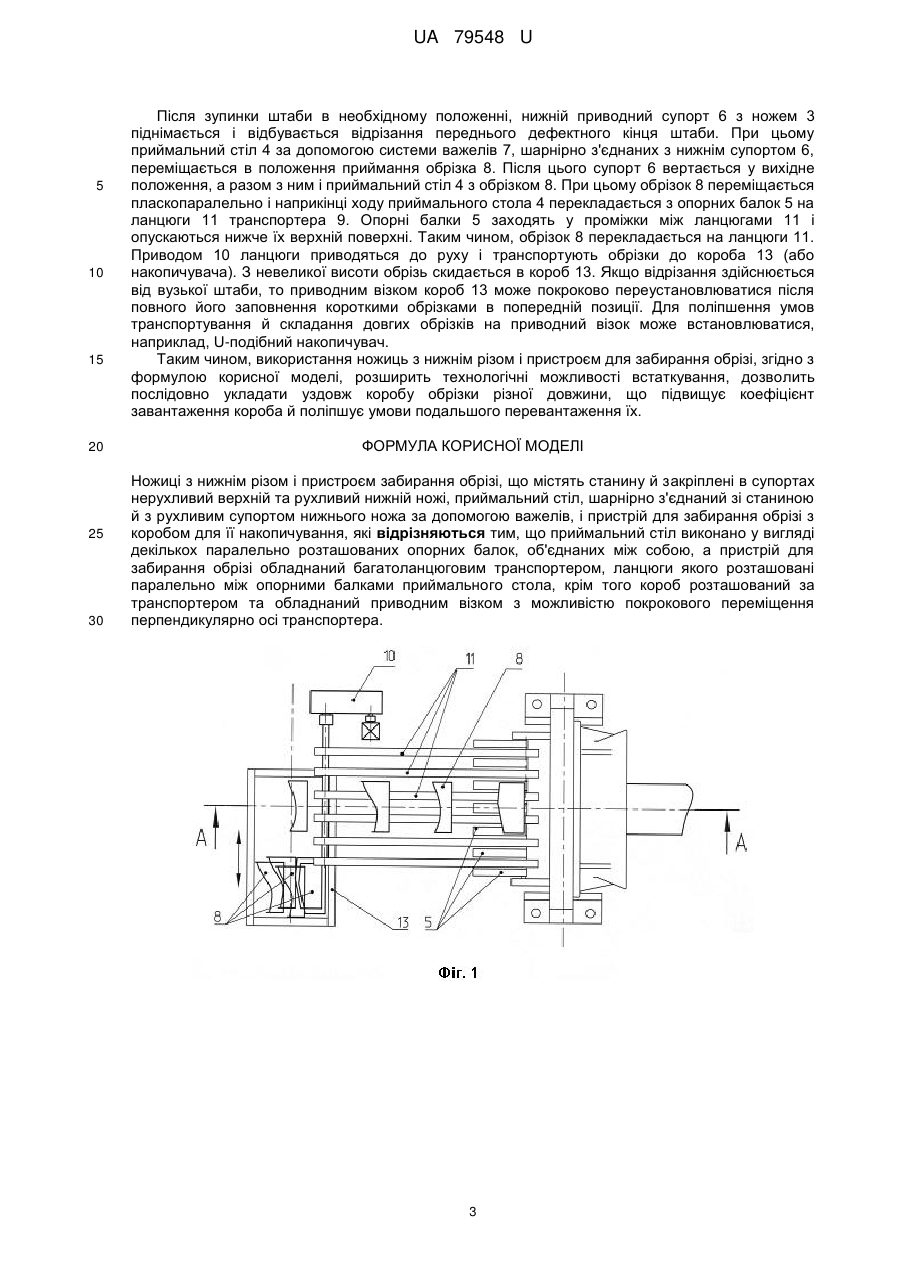

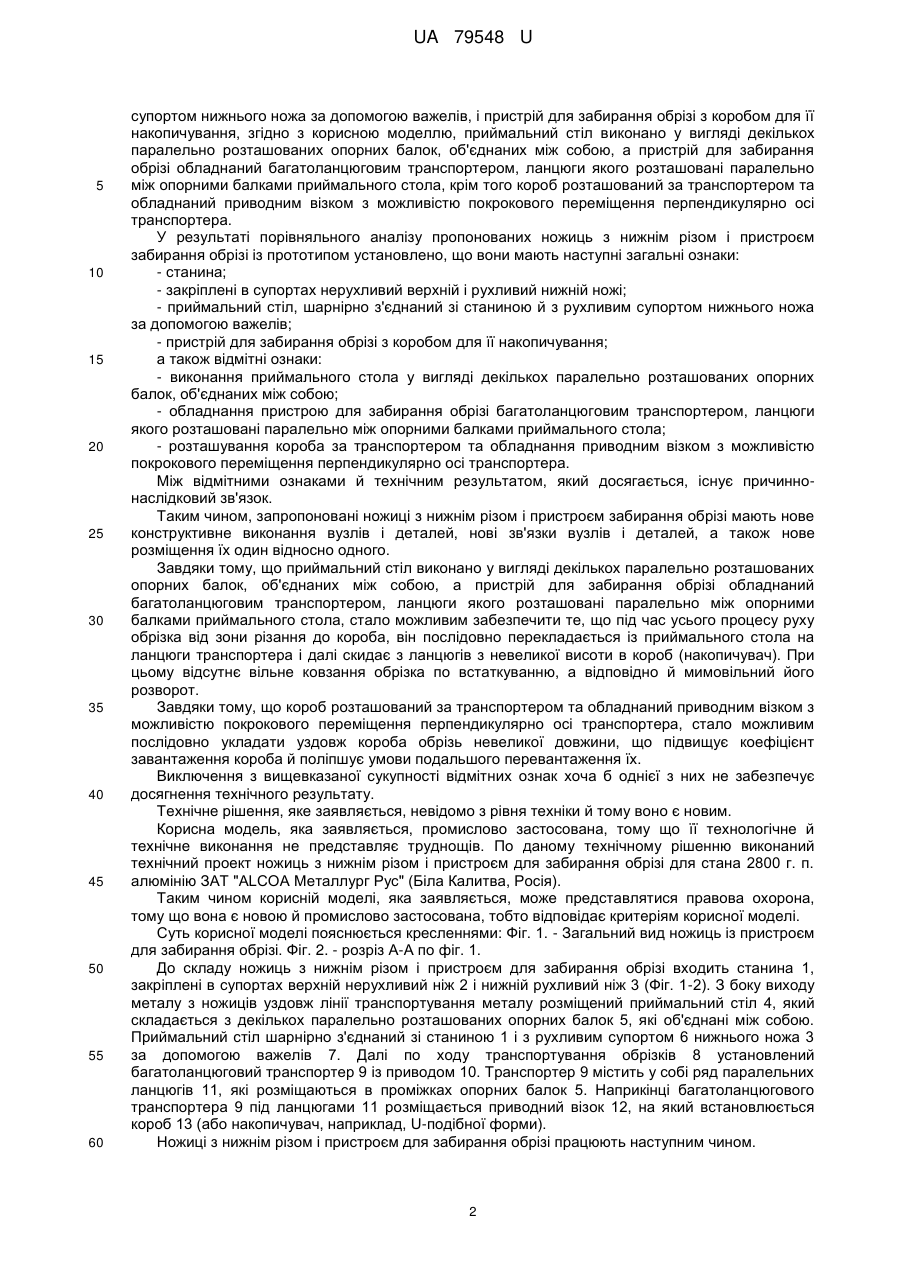

Реферат: UA 79548 U UA 79548 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металургійного машинобудування, а саме, до ріжучих пристроїв, і призначена для обрізки дефектних передніх і задніх кінців металевих листів, що утворюються під час прокатки в клітях стана, а також для відводу й забору відрізаних кінців з-під ножиців. У процесі прокатки металу в клітях прокатних станів на передньому й задньому кінцях розкатів утворюються дефекти, які мають форму "язичка" або "риб'ячого хвоста". Для полегшення подання листа в кліті для наступної прокатки, а також з метою запобігання подальшому поширення дефекту, ці дефектні кінці відрізаються за допомогою ножиць поперечного різання, далі вони відводяться із зони різання й накопичуються у приймальних ємностях (коробах). Після обрізання дефектні кінці під власною вагою по похилому жолобу скидають у короби. При цьому обрізь хаотично падає в короби, що значно знижує щільність завантаження коробів, а надалі й вагонів, у які обрізь перевантажується з коробів для подальшого транспортування. Відомий пристрій для забирання обрізі від ножиців (патент SU 713 662, B23D33/00, B21D43/00). Особливістю конструкції є те, що з метою підвищення надійності в експлуатації пристрою для забирання обрізі листового й штабового прокату від ножиців, пристрій оснащений важелем з амортизатором, а жолоб та обмежувач шарнірно зв'язані зі станиною й важелем і взаємодіють своїми кінцями із транспортером. Завдяки амортизатору зменшується сила удару падаючого обрізка об обмежувач. При цьому частково вирівнюється положення обрізків, а завдяки взаємодії жолоба й обмежувача із транспортером виключається заклинання обрізків між устаткуванням. Недоліком технічного рішення, прийнятого за аналог, є те, що після обрізання на ножицях відрізаний кінець штаби під власною вагою вільно падає по жолобу й далі на приймальний транспортер, тобто процес руху обрізка неконтрольований. У процесі свого вільного неконтрольованого ковзання по похилому жолобу і далі по транспортеру обрізок штаби може розвертатися. Не виключені випадки, коли обрізок може розвернутися на 90°. Через розворот обрізь на транспортері займає різне положення, а при вільному скиданні її в короб займає у ньому хаотичне положення. При великій довжині обрізків і хаотичному їх положенні, наповнюваність короба буде невеликою, а перевантаження обрізків великої довжини у вагони буде проблематичним. За прототип вибрані ножиці (патент UA56374, B23D33/00). Для спрощення конструкції ножиць з нижнім різом і пристроєм для забору обрізі, привод приймального стола сполучений із приводом супорта нижнього ножа, забезпечуючи при цьому пласкопаралельне переміщення стола по лінії руху металу, яке необхідне для виводу обрізі за габарити ножиць, забезпечуючи можливість її зштовхування перпендикулярно осі ножиць і наповнюваність її в коробі. Короб розташований поза лінією ножиць у зоні забирання краном. У цій конструкції ножиць відведення обрізі із зони різання відбувається на приймальному столі й далі по похилому жолобу в напрямку, перпендикулярному осі ножиць, що сприятливо позначається на розташуванні обрізків у коробі. Однак недоліком відомого технічного рішення є те, що ножиці цієї конструкції мають обмеження до використання. Ножиці можуть успішно застосовуватися на станах для прокатки вузької штаби, коли співвідношення довжини обрізка до його ширини невелике. На широкоштабових станах, у яких довжина обрізка в багато разів перевищує його ширину, штовхання обрізка великої довжини в його торець у багатьох випадках приведе до його розвороту на приймальному столі. Особливо це стосується випадків, коли торець, у який впирається зіштовхував, нерівний або не перпендикулярний до лінії різу. При значному розвороті обрізка великої довжини, він може впертися в устаткування ножиць, що унеможливить сам процес подальшого зштовхування його в короб. Якщо обрізок великої довжини починає розвертатися в процесі штовхання на приймальному столі, то в процесі подальшого ковзання по жолобу розворот обрізка стає ще більше збільшиться, що негативно позначиться на орієнтації обрізків у коробі. В основу корисної моделі поставлена задача розширення технологічних можливостей ножиціь з нижнім різом і пристроєм для забирання обрізі. Ця задача вирішується за рахунок технічного результату, який полягає в забезпеченні орієнтованого положення обрізі на всьому шляху їх передачі від ножиців до приймальних коробів, а також у створенні умов для раціонального (більш повного) заповнення коробів обрізками від металевої штаби. Для досягнення вищевказаного технічного результату на ножицях з нижнім різом і пристроєм забирання обрізі, що містять станину й закріплені в супортах нерухливий верхній та рухливий нижній ножі, приймальний стіл, шарнірно з'єднаний зі станиною й з рухливим 1 UA 79548 U 5 10 15 20 25 30 35 40 45 50 55 60 супортом нижнього ножа за допомогою важелів, і пристрій для забирання обрізі з коробом для її накопичування, згідно з корисною моделлю, приймальний стіл виконано у вигляді декількох паралельно розташованих опорних балок, об'єднаних між собою, а пристрій для забирання обрізі обладнаний багатоланцюговим транспортером, ланцюги якого розташовані паралельно між опорними балками приймального стола, крім того короб розташований за транспортером та обладнаний приводним візком з можливістю покрокового переміщення перпендикулярно осі транспортера. У результаті порівняльного аналізу пропонованих ножиць з нижнім різом і пристроєм забирання обрізі із прототипом установлено, що вони мають наступні загальні ознаки: - станина; - закріплені в супортах нерухливий верхній і рухливий нижній ножі; - приймальний стіл, шарнірно з'єднаний зі станиною й з рухливим супортом нижнього ножа за допомогою важелів; - пристрій для забирання обрізі з коробом для її накопичування; а також відмітні ознаки: - виконання приймального стола у вигляді декількох паралельно розташованих опорних балок, об'єднаних між собою; - обладнання пристрою для забирання обрізі багатоланцюговим транспортером, ланцюги якого розташовані паралельно між опорними балками приймального стола; - розташування короба за транспортером та обладнання приводним візком з можливістю покрокового переміщення перпендикулярно осі транспортера. Між відмітними ознаками й технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Таким чином, запропоновані ножиці з нижнім різом і пристроєм забирання обрізі мають нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх один відносно одного. Завдяки тому, що приймальний стіл виконано у вигляді декількох паралельно розташованих опорних балок, об'єднаних між собою, а пристрій для забирання обрізі обладнаний багатоланцюговим транспортером, ланцюги якого розташовані паралельно між опорними балками приймального стола, стало можливим забезпечити те, що під час усього процесу руху обрізка від зони різання до короба, він послідовно перекладається із приймального стола на ланцюги транспортера і далі скидає з ланцюгів з невеликої висоти в короб (накопичувач). При цьому відсутнє вільне ковзання обрізка по встаткуванню, а відповідно й мимовільний його розворот. Завдяки тому, що короб розташований за транспортером та обладнаний приводним візком з можливістю покрокового переміщення перпендикулярно осі транспортера, стало можливим послідовно укладати уздовж короба обрізь невеликої довжини, що підвищує коефіцієнт завантаження короба й поліпшує умови подальшого перевантаження їх. Виключення з вищевказаної сукупності відмітних ознак хоча б однієї з них не забезпечує досягнення технічного результату. Технічне рішення, яке заявляється, невідомо з рівня техніки й тому воно є новим. Корисна модель, яка заявляється, промислово застосована, тому що її технологічне й технічне виконання не представляє труднощів. По даному технічному рішенню виконаний технічний проект ножиць з нижнім різом і пристроєм для забирання обрізі для стана 2800 г. п. алюмінію ЗАТ "ALCOA Металлург Рус" (Біла Калитва, Росія). Таким чином корисній моделі, яка заявляється, може представлятися правова охорона, тому що вона є новою й промислово застосована, тобто відповідає критеріям корисної моделі. Суть корисної моделі пояснюється кресленнями: Фіг. 1. - Загальний вид ножиць із пристроєм для забирання обрізі. Фіг. 2. - розріз А-А по фіг. 1. До складу ножиць з нижнім різом і пристроєм для забирання обрізі входить станина 1, закріплені в супортах верхній нерухливий ніж 2 і нижній рухливий ніж 3 (Фіг. 1-2). З боку виходу металу з ножиців уздовж лінії транспортування металу розміщений приймальний стіл 4, який складається з декількох паралельно розташованих опорних балок 5, які об'єднані між собою. Приймальний стіл шарнірно з'єднаний зі станиною 1 і з рухливим супортом 6 нижнього ножа 3 за допомогою важелів 7. Далі по ходу транспортування обрізків 8 установлений багатоланцюговий транспортер 9 із приводом 10. Транспортер 9 містить у собі ряд паралельних ланцюгів 11, які розміщаються в проміжках опорних балок 5. Наприкінці багатоланцюгового транспортера 9 під ланцюгами 11 розміщається приводний візок 12, на який встановлюється короб 13 (або накопичувач, наприклад, U-подібної форми). Ножиці з нижнім різом і пристроєм для забирання обрізі працюють наступним чином. 2 UA 79548 U 5 10 15 20 25 30 Після зупинки штаби в необхідному положенні, нижній приводний супорт 6 з ножем 3 піднімається і відбувається відрізання переднього дефектного кінця штаби. При цьому приймальний стіл 4 за допомогою системи важелів 7, шарнірно з'єднаних з нижнім супортом 6, переміщається в положення приймання обрізка 8. Після цього супорт 6 вертається у вихідне положення, а разом з ним і приймальний стіл 4 з обрізком 8. При цьому обрізок 8 переміщається пласкопаралельно і наприкінці ходу приймального стола 4 перекладається з опорних балок 5 на ланцюги 11 транспортера 9. Опорні балки 5 заходять у проміжки між ланцюгами 11 і опускаються нижче їх верхній поверхні. Таким чином, обрізок 8 перекладається на ланцюги 11. Приводом 10 ланцюги приводяться до руху і транспортують обрізки до короба 13 (або накопичувача). З невеликої висоти обрізь скидається в короб 13. Якщо відрізання здійснюється від вузької штаби, то приводним візком короб 13 може покроково переустановлюватися після повного його заповнення короткими обрізками в попередній позиції. Для поліпшення умов транспортування й складання довгих обрізків на приводний візок може встановлюватися, наприклад, U-подібний накопичувач. Таким чином, використання ножиць з нижнім різом і пристроєм для забирання обрізі, згідно з формулою корисної моделі, розширить технологічні можливості встаткування, дозволить послідовно укладати уздовж коробу обрізки різної довжини, що підвищує коефіцієнт завантаження короба й поліпшує умови подальшого перевантаження їх. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ножиці з нижнім різом і пристроєм забирання обрізі, що містять станину й закріплені в супортах нерухливий верхній та рухливий нижній ножі, приймальний стіл, шарнірно з'єднаний зі станиною й з рухливим супортом нижнього ножа за допомогою важелів, і пристрій для забирання обрізі з коробом для її накопичування, які відрізняються тим, що приймальний стіл виконано у вигляді декількох паралельно розташованих опорних балок, об'єднаних між собою, а пристрій для забирання обрізі обладнаний багатоланцюговим транспортером, ланцюги якого розташовані паралельно між опорними балками приймального стола, крім того короб розташований за транспортером та обладнаний приводним візком з можливістю покрокового переміщення перпендикулярно осі транспортера. 3 UA 79548 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
