Привід для аерозольного клапана

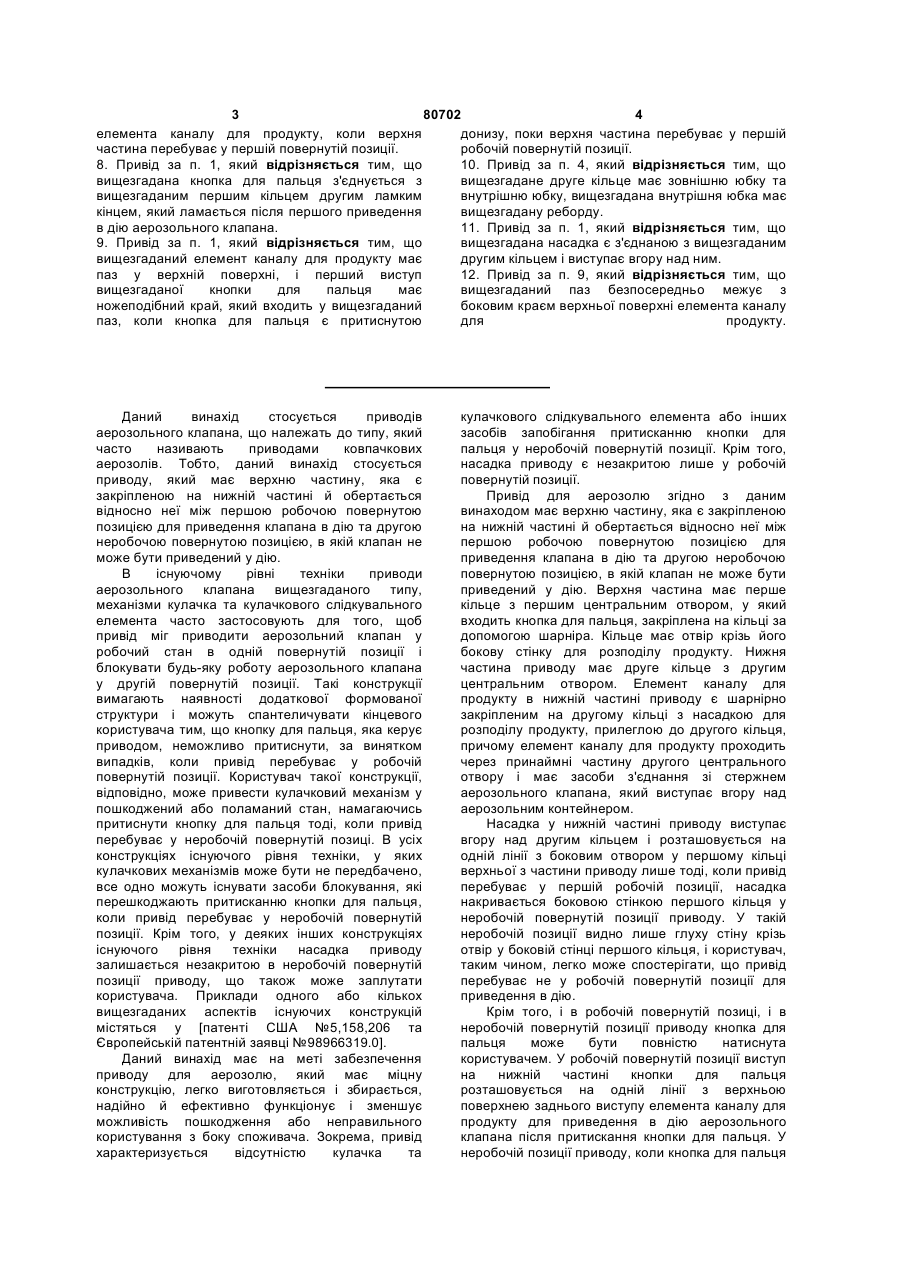

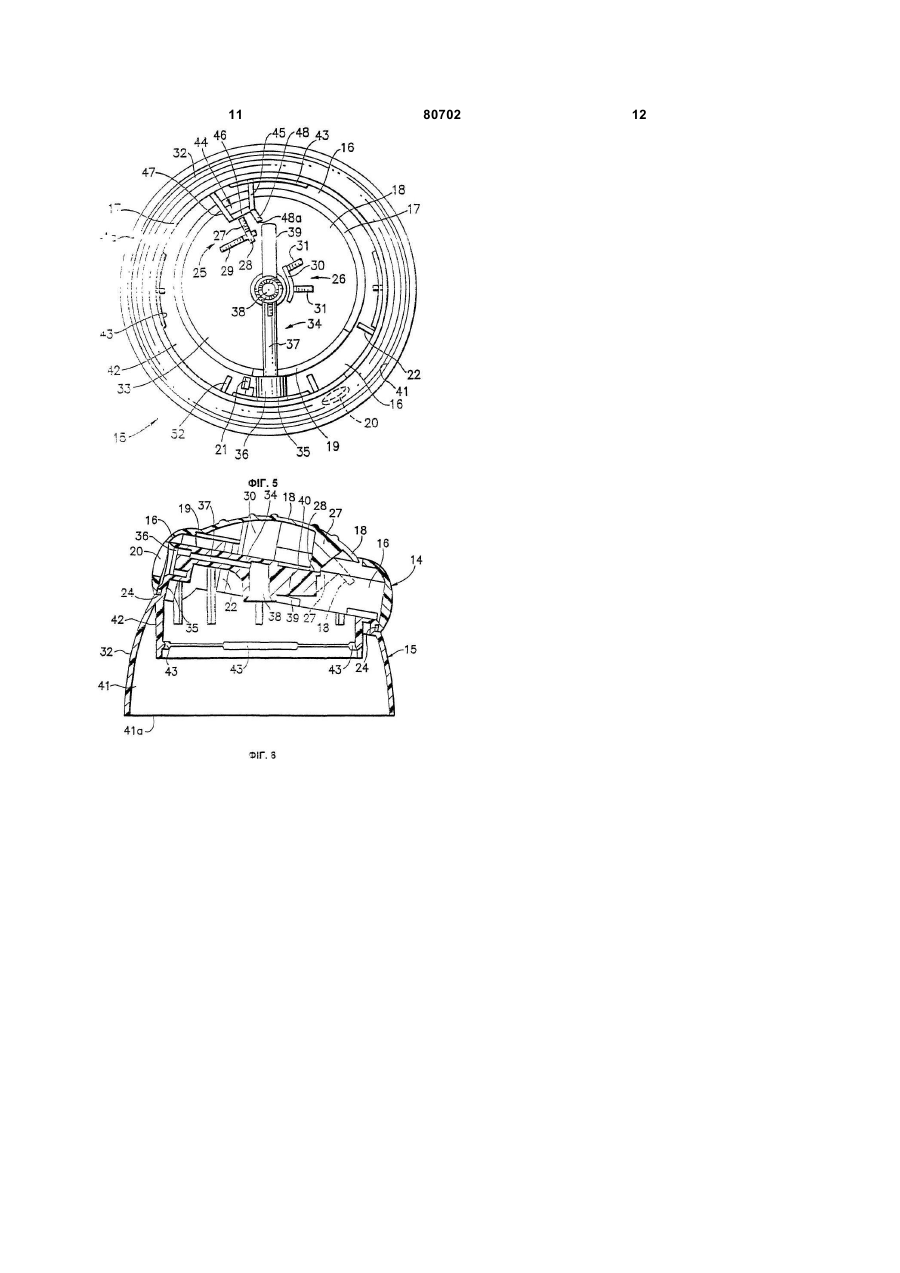

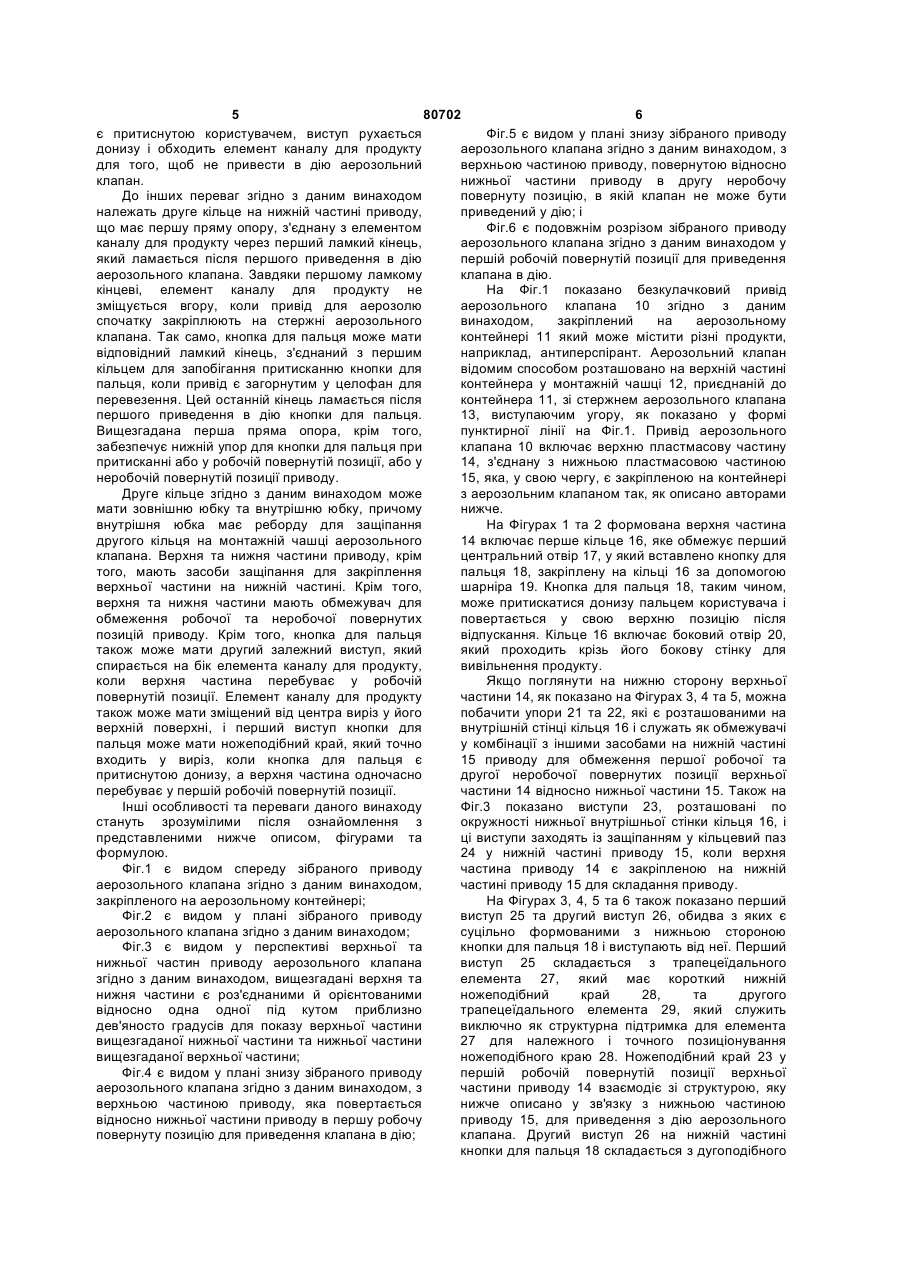

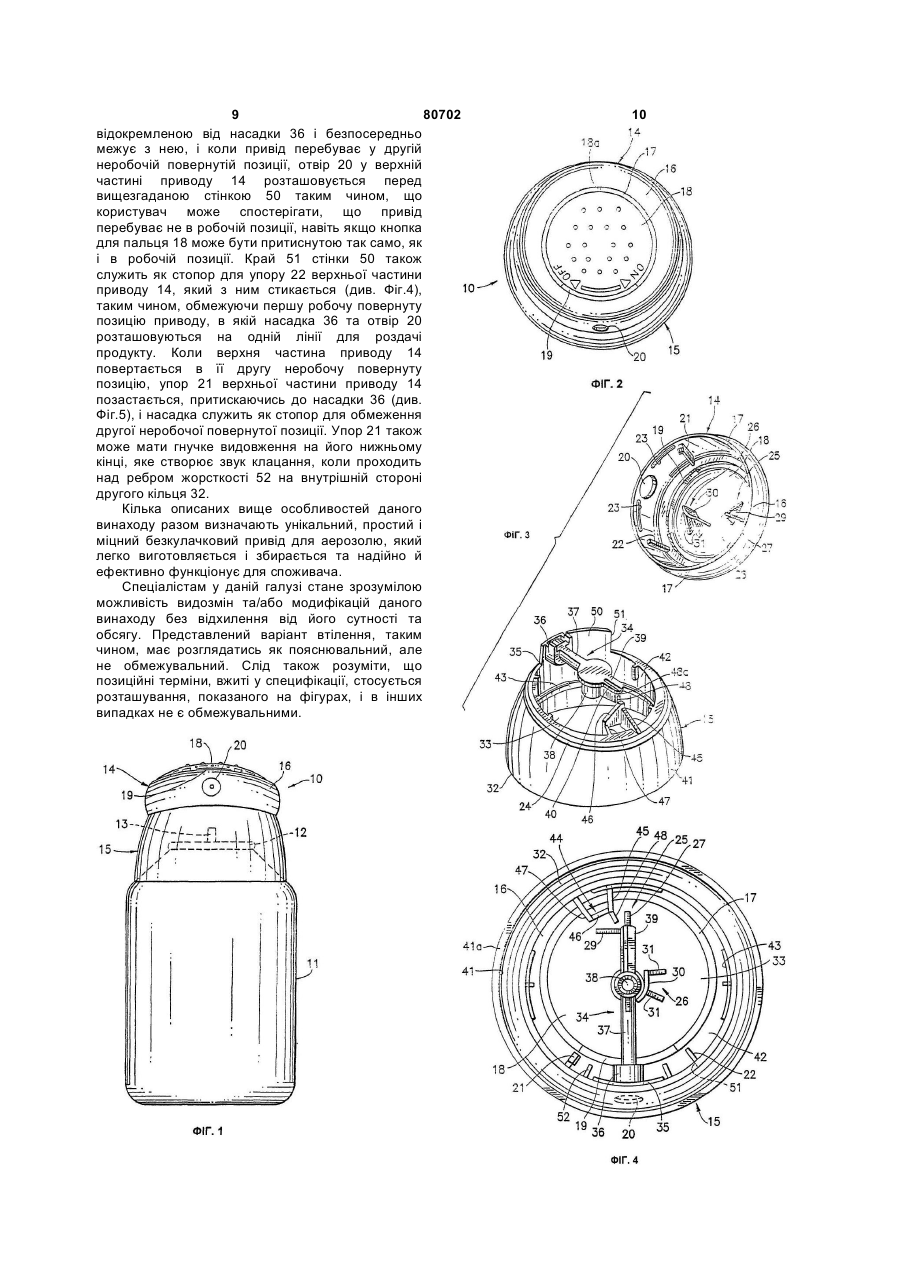

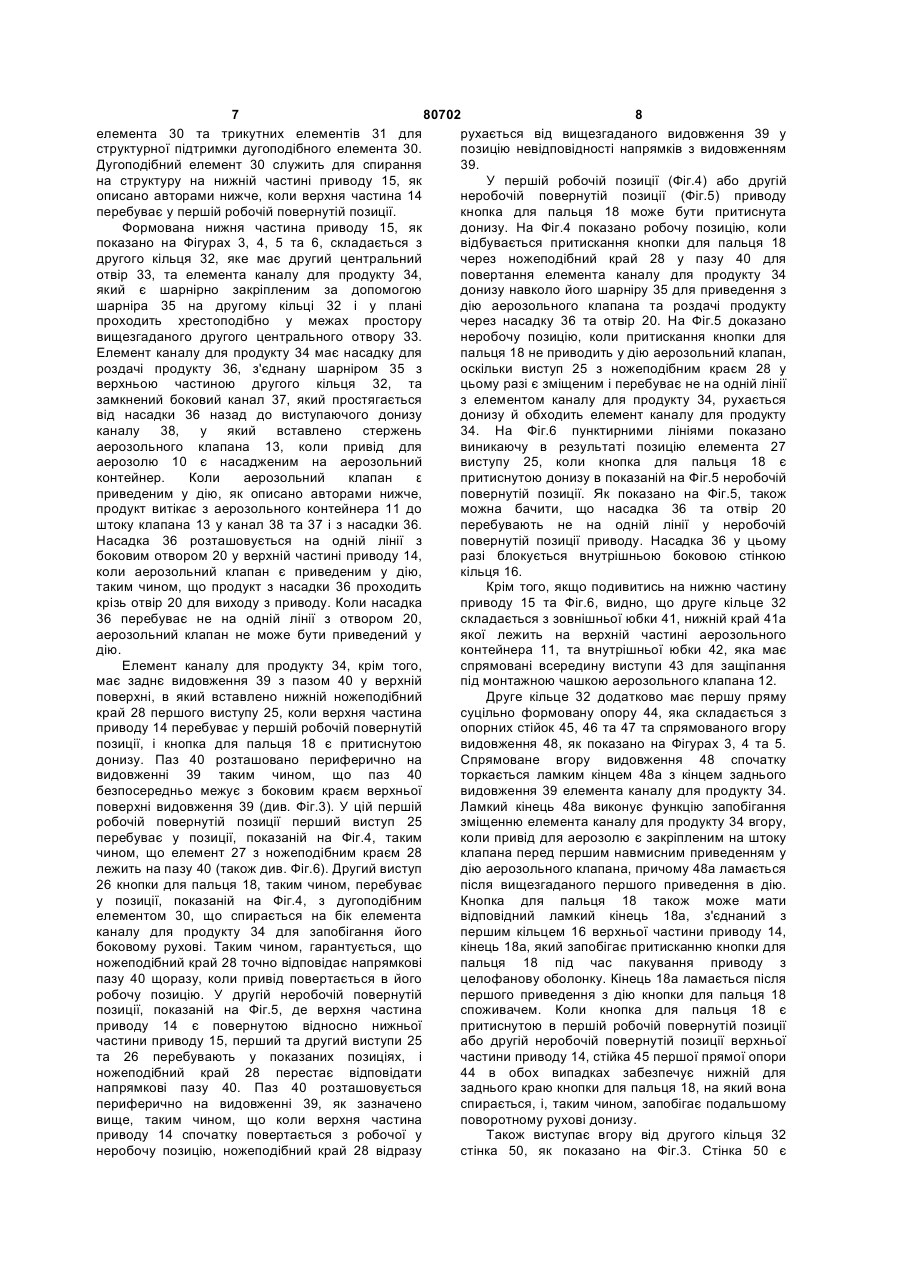

1. Привід для аерозольного клапана, який виконаний без кулачка та кулачкового слідкувального елемента і включає у комбінації верхню частину та нижню частину, вищезгадана верхня частина є закріпленою на вищезгаданій нижній частині з можливістю повертання відносно неї між першою робочою повернутою позицією для приведення клапана в дію та другою неробочою повернутою позицією, в якій клапан не може бути приведений у дію; вищезгадана верхня частина має перше кільце, яке обмежує перший центральний отвір, у який вставлено кнопку для пальця, шарнірно закріплену на кільці, вищезгадане кільце, крім того, має боковий отвір для роздачі продукту; вищезгадана нижня частина має друге кільце, яке обмежує другий центральний отвір, та елемент каналу для продукту, який є шарнірно закріпленим на вищезгаданому другому кільці і проходить поперек вищезгаданого другого центрального отвору; вищезгаданий елемент каналу для продукту має насадку для роздачі продукту, суміжну з вищезгаданим другим кільцем, а також має засоби з'єднання з аерозольним клапаном, що дозволяє продуктові витікати з клапана у насадку після приведення клапана в дію; вищезгадана кнопка для пальця на верхній частині приводу має перший виступ, що виступає від неї й лежить на елементі каналу для продукту на одній лінії з ним на нижній частині приводу в першій робочій повернутій позиції верхньої частини, вищезгадана насадка також перебуває на одній лінії з боковим отвором вищезгаданого першого кільця у вищезгаданій першій робочій повернутій позиції; вищезгаданий перший виступ є зміщеним і перебуває не на одній лінії з елементом каналу для продукту в другій неробочій 2 (19) 1 3 80702 4 елемента каналу для продукту, коли верхня донизу, поки верхня частина перебуває у першій частина перебуває у першій повернутій позиції. робочій повернутій позиції. 8. Привід за п. 1, який відрізняється тим, що 10. Привід за п. 4, який відрізняється тим, що вищезгадана кнопка для пальця з'єднується з вищезгадане друге кільце має зовнішню юбку та вищезгаданим першим кільцем другим ламким внутрішню юбку, вищезгадана внутрішня юбка має кінцем, який ламається після першого приведення вищезгадану реборду. в дію аерозольного клапана. 11. Привід за п. 1, який відрізняється тим, що 9. Привід за п. 1, який відрізняється тим, що вищезгадана насадка є з'єднаною з вищезгаданим вищезгаданий елемент каналу для продукту має другим кільцем і виступає вгору над ним. паз у верхній поверхні, і перший виступ 12. Привід за п. 9, який відрізняється тим, що вищезгаданої кнопки для пальця має вищезгаданий паз безпосередньо межує з ножеподібний край, який входить у вищезгаданий боковим краєм верхньої поверхні елемента каналу паз, коли кнопка для пальця є притиснутою для продукту. Даний винахід стосується приводів аерозольного клапана, що належать до типу, який часто називають приводами ковпачкових аерозолів. Тобто, даний винахід стосується приводу, який має верхню частину, яка є закріпленою на нижній частині й обертається відносно неї між першою робочою повернутою позицією для приведення клапана в дію та другою неробочою повернутою позицією, в якій клапан не може бути приведений у дію. В існуючому рівні техніки приводи аерозольного клапана вищезгаданого типу, механізми кулачка та кулачкового слідкувального елемента часто застосовують для того, щоб привід міг приводити аерозольний клапан у робочий стан в одній повернутій позиції і блокувати будь-яку роботу аерозольного клапана у другій повернутій позиції. Такі конструкції вимагають наявності додаткової формованої структури і можуть спантеличувати кінцевого користувача тим, що кнопку для пальця, яка керує приводом, неможливо притиснути, за винятком випадків, коли привід перебуває у робочій повернутій позиції. Користувач такої конструкції, відповідно, може привести кулачковий механізм у пошкоджений або поламаний стан, намагаючись притиснути кнопку для пальця тоді, коли привід перебуває у неробочій повернутій позиці. В усіх конструкціях існуючого рівня техніки, у яких кулачкових механізмів може бути не передбачено, все одно можуть існувати засоби блокування, які перешкоджають притисканню кнопки для пальця, коли привід перебуває у неробочій повернутій позиції. Крім того, у деяких інших конструкціях існуючого рівня техніки насадка приводу залишається незакритою в неробочій повернутій позиції приводу, що також може заплутати користувача. Приклади одного або кількох вищезгаданих аспектів існуючих конструкцій містяться у [патентіСША №5,158,206 та Європейській патентній заявці №98966319.0]. Даний винахід має на меті забезпечення приводу для аерозолю, який має міцну конструкцію, легко виготовляється і збирається, надійно й ефективно функціонує і зменшує можливість пошкодження або неправильного користування з боку споживача. Зокрема, привід характеризується відсутністю кулачка та кулачкового слідкувального елемента або інших засобів запобігання притисканню кнопки для пальця у неробочій повернутій позиції. Крім того, насадка приводу є незакритою лише у робочій повернутій позиції. Привід для аерозолю згідно з даним винаходом має верхню частину, яка є закріпленою на нижній частині й обертається відносно неї між першою робочою повернутою позицією для приведення клапана в дію та другою неробочою повернутою позицією, в якій клапан не може бути приведений у дію. Верхня частина має перше кільце з першим центральним отвором, у який входить кнопка для пальця, закріплена на кільці за допомогою шарніра. Кільце має отвір крізь його бокову стінку для розподілу продукту. Нижня частина приводу має друге кільце з другим центральним отвором. Елемент каналу для продукту в нижній частині приводу є шарнірно закріпленим на другому кільці з насадкою для розподілу продукту, прилеглою до другого кільця, причому елемент каналу для продукту проходить через принаймні частину другого центрального отвору і має засоби з'єднання зі стержнем аерозольного клапана, який виступає вгору над аерозольним контейнером. Насадка у нижній частині приводу виступає вгору над другим кільцем і розташовується на одній лінії з боковим отвором у першому кільці верхньої з частини приводу лише тоді, коли привід перебуває у першій робочій позиції, насадка накривається боковою стінкою першого кільця у неробочій повернутій позиції приводу. У такій неробочій позиції видно лише глуху стіну крізь отвір у боковій стінці першого кільця, і користувач, таким чином, легко може спостерігати, що привід перебуває не у робочій повернутій позиції для приведення в дію. Крім того, і в робочій повернутій позиці, і в неробочій повернутій позиції приводу кнопка для пальця може бути повністю натиснута користувачем. У робочій повернутій позиції виступ на нижній частині кнопки для пальця розташовується на одній лінії з верхньою поверхнею заднього виступу елемента каналу для продукту для приведення в дію аерозольного клапана після притискання кнопки для пальця. У неробочій позиції приводу, коли кнопка для пальця 5 80702 6 є притиснутою користувачем, виступ рухається Фіг.5 є видом у плані знизу зібраного приводу донизу і обходить елемент каналу для продукту аерозольного клапана згідно з даним винаходом, з для того, щоб не привести в дію аерозольний верхньою частиною приводу, повернутою відносно клапан. нижньої частини приводу в другу неробочу До інших переваг згідно з даним винаходом повернуту позицію, в якій клапан не може бути належать друге кільце на нижній частині приводу, приведений у дію; і що має першу пряму опору, з'єднану з елементом Фіг.6 є подовжнім розрізом зібраного приводу каналу для продукту через перший ламкий кінець, аерозольного клапана згідно з даним винаходом у який ламається після першого приведення в дію першій робочій повернутій позиції для приведення аерозольного клапана. Завдяки першому ламкому клапана в дію. кінцеві, елемент каналу для продукту не На Фіг.1 показано безкулачковий привід зміщується вгору, коли привід для аерозолю аерозольного клапана 10 згідно з даним спочатку закріплюють на стержні аерозольного винаходом, закріплений на аерозольному клапана. Так само, кнопка для пальця може мати контейнері 11 який може містити різні продукти, відповідний ламкий кінець, з'єднаний з першим наприклад, антиперспірант. Аерозольний клапан кільцем для запобігання притисканню кнопки для відомим способом розташовано на верхній частині пальця, коли привід є загорнутим у целофан для контейнера у монтажній чашці 12, приєднаній до перевезення. Цей останній кінець ламається після контейнера 11, зі стержнем аерозольного клапана першого приведення в дію кнопки для пальця. 13, виступаючим угору, як показано у формі Вищезгадана перша пряма опора, крім того, пунктирної лінії на Фіг.1. Привід аерозольного забезпечує нижній упор для кнопки для пальця при клапана 10 включає верхню пластмасову частину притисканні або у робочій повернутій позиції, або у 14, з'єднану з нижньою пластмасовою частиною неробочій повернутій позиції приводу. 15, яка, у свою чергу, є закріпленою на контейнері Друге кільце згідно з даним винаходом може з аерозольним клапаном так, як описано авторами мати зовнішню юбку та внутрішню юбку, причому нижче. внутрішня юбка має реборду для защіпання На Фігурах 1 та 2 формована верхня частина другого кільця на монтажній чашці аерозольного 14 включає перше кільце 16, яке обмежує перший клапана. Верхня та нижня частини приводу, крім центральний отвір 17, у який вставлено кнопку для того, мають засоби защіпання для закріплення пальця 18, закріплену на кільці 16 за допомогою верхньої частини на нижній частині. Крім того, шарніра 19. Кнопка для пальця 18, таким чином, верхня та нижня частини мають обмежувач для може притискатися донизу пальцем користувача і обмеження робочої та неробочої повернутих повертається у свою верхню позицію після позицій приводу. Крім того, кнопка для пальця відпускання. Кільце 16 включає боковий отвір 20, також може мати другий залежний виступ, який який проходить крізь його бокову стінку для спирається на бік елемента каналу для продукту, вивільнення продукту. коли верхня частина перебуває у робочій Якщо поглянути на нижню сторону верхньої повернутій позиції. Елемент каналу для продукту частини 14, як показано на Фігурах 3, 4 та 5, можна також може мати зміщений від центра виріз у його побачити упори 21 та 22, які є розташованими на верхній поверхні, і перший виступ кнопки для внутрішній стінці кільця 16 і служать як обмежувачі пальця може мати ножеподібний край, який точно у комбінації з іншими засобами на нижній частині входить у виріз, коли кнопка для пальця є 15 приводу для обмеження першої робочої та притиснутою донизу, а верхня частина одночасно другої неробочої повернутих позиції верхньої перебуває у першій робочій повернутій позиції. частини 14 відносно нижньої частини 15. Також на Інші особливості та переваги даного винаходу Фіг.3 показано виступи 23, розташовані по стануть зрозумілими після ознайомлення з окружності нижньої внутрішньої стінки кільця 16, і представленими нижче описом, фігурами та ці виступи заходять із защіпанням у кільцевий паз формулою. 24 у нижній частині приводу 15, коли верхня Фіг.1 є видом спереду зібраного приводу частина приводу 14 є закріпленою на нижній аерозольного клапана згідно з даним винаходом, частині приводу 15 для складання приводу. закріпленого на аерозольному контейнері; На Фігурах 3, 4, 5 та 6 також показано перший Фіг.2 є видом у плані зібраного приводу виступ 25 та другий виступ 26, обидва з яких є аерозольного клапана згідно з даним винаходом; суцільно формованими з нижньою стороною Фіг.3 є видом у перспективі верхньої та кнопки для пальця 18 і виступають від неї. Перший нижньої частин приводу аерозольного клапана виступ 25 складається з трапецеїдального згідно з даним винаходом, вищезгадані верхня та елемента 27, який має короткий нижній нижня частини є роз'єднаними й орієнтованими ножеподібний край 28, та другого відносно одна одної під кутом приблизно трапецеїдального елемента 29, який служить дев'яносто градусів для показу верхньої частини виключно як структурна підтримка для елемента вищезгаданої нижньої частини та нижньої частини 27 для належного і точного позиціонування вищезгаданої верхньої частини; ножеподібного краю 28. Ножеподібний край 23 у Фіг.4 є видом у плані знизу зібраного приводу першій робочій повернутій позиції верхньої аерозольного клапана згідно з даним винаходом, з частини приводу 14 взаємодіє зі структурою, яку верхньою частиною приводу, яка повертається нижче описано у зв'язку з нижньою частиною відносно нижньої частини приводу в першу робочу приводу 15, для приведення з дію аерозольного повернуту позицію для приведення клапана в дію; клапана. Другий виступ 26 на нижній частині кнопки для пальця 18 складається з дугоподібного 7 80702 8 елемента 30 та трикутних елементів 31 для рухається від вищезгаданого видовження 39 у структурної підтримки дугоподібного елемента 30. позицію невідповідності напрямків з видовженням Дугоподібний елемент 30 служить для спирання 39. на структуру на нижній частині приводу 15, як У першій робочій позиції (Фіг.4) або другій описано авторами нижче, коли верхня частина 14 неробочій повернутій позиції (Фіг.5) приводу перебуває у першій робочій повернутій позиції. кнопка для пальця 18 може бути притиснута Формована нижня частина приводу 15, як донизу. На Фіг.4 показано робочу позицію, коли показано на Фігурах 3, 4, 5 та 6, складається з відбувається притискання кнопки для пальця 18 другого кільця 32, яке має другий центральний через ножеподібний край 28 у пазу 40 для отвір 33, та елемента каналу для продукту 34, повертання елемента каналу для продукту 34 який є шарнірно закріпленим за допомогою донизу навколо його шарніру 35 для приведення з шарніра 35 на другому кільці 32 і у плані дію аерозольного клапана та роздачі продукту проходить хрестоподібно у межах простору через насадку 36 та отвір 20. На Фіг.5 доказано вищезгаданого другого центрального отвору 33. неробочу позицію, коли притискання кнопки для Елемент каналу для продукту 34 має насадку для пальця 18 не приводить у дію аерозольний клапан, роздачі продукту 36, з'єднану шарніром 35 з оскільки виступ 25 з ножеподібним краєм 28 у верхньою частиною другого кільця 32, та цьому разі є зміщеним і перебуває не на одній лінії замкнений боковий канал 37, який простягається з елементом каналу для продукту 34, рухається від насадки 36 назад до виступаючого донизу донизу й обходить елемент каналу для продукту каналу 38, у який вставлено стержень 34. На Фіг.6 пунктирними лініями показано аерозольного клапана 13, коли привід для виникаючу в результаті позицію елемента 27 аерозолю 10 є насадженим на аерозольний виступу 25, коли кнопка для пальця 18 є контейнер. Коли аерозольний клапан ε притиснутою донизу в показаній на Фіг.5 неробочій приведеним у дію, як описано авторами нижче, повернутій позиції. Як показано на Фіг.5, також продукт витікає з аерозольного контейнера 11 до можна бачити, що насадка 36 та отвір 20 штоку клапана 13 у канал 38 та 37 і з насадки 36. перебувають не на одній лінії у неробочій Насадка 36 розташовується на одній лінії з повернутій позиції приводу. Насадка 36 у цьому боковим отвором 20 у верхній частині приводу 14, разі блокується внутрішньою боковою стінкою коли аерозольний клапан є приведеним у дію, кільця 16. таким чином, що продукт з насадки 36 проходить Крім того, якщо подивитись на нижню частину крізь отвір 20 для виходу з приводу. Коли насадка приводу 15 та Фіг.6, видно, що друге кільце 32 36 перебуває не на одній лінії з отвором 20, складається з зовнішньої юбки 41, нижній край 41а аерозольний клапан не може бути приведений у якої лежить на верхній частині аерозольного дію. контейнера 11, та внутрішньої юбки 42, яка має Елемент каналу для продукту 34, крім того, спрямовані всередину виступи 43 для защіпання має заднє видовження 39 з пазом 40 у верхній під монтажною чашкою аерозольного клапана 12. поверхні, в який вставлено нижній ножеподібний Друге кільце 32 додатково має першу пряму край 28 першого виступу 25, коли верхня частина суцільно формовану опору 44, яка складається з приводу 14 перебуває у першій робочій повернутій опорних стійок 45, 46 та 47 та спрямованого вгору позиції, і кнопка для пальця 18 є притиснутою видовження 48, як показано на Фігурах 3, 4 та 5. донизу. Паз 40 розташовано периферично на Спрямоване вгору видовження 48 спочатку видовженні 39 таким чином, що паз 40 торкається ламким кінцем 48а з кінцем заднього безпосередньо межує з боковим краєм верхньої видовження 39 елемента каналу для продукту 34. поверхні видовження 39 (див. Фіг.3). У цій першій Ламкий кінець 48а виконує функцію запобігання робочій повернутій позиції перший виступ 25 зміщенню елемента каналу для продукту 34 вгору, перебуває у позиції, показаній на Фіг.4, таким коли привід для аерозолю є закріпленим на штоку чином, що елемент 27 з ножеподібним краєм 28 клапана перед першим навмисним приведенням у лежить на пазу 40 (також див. Фіг.6). Другий виступ дію аерозольного клапана, причому 48а ламається 26 кнопки для пальця 18, таким чином, перебуває після вищезгаданого першого приведення в дію. у позиції, показаній на Фіг.4, з дугоподібним Кнопка для пальця 18 також може мати елементом 30, що спирається на бік елемента відповідний ламкий кінець 18а, з'єднаний з каналу для продукту 34 для запобігання його першим кільцем 16 верхньої частини приводу 14, боковому рухові. Таким чином, гарантується, що кінець 18а, який запобігає притисканню кнопки для ножеподібний край 28 точно відповідає напрямкові пальця 18 під час пакування приводу з пазу 40 щоразу, коли привід повертається в його целофанову оболонку. Кінець 18а ламається після робочу позицію. У другій неробочій повернутій першого приведення з дію кнопки для пальця 18 позиції, показаній на Фіг.5, де верхня частина споживачем. Коли кнопка для пальця 18 є приводу 14 є повернутою відносно нижньої притиснутою в першій робочій повернутій позиції частини приводу 15, перший та другий виступи 25 або другій неробочій повернутій позиції верхньої та 26 перебувають у показаних позиціях, і частини приводу 14, стійка 45 першої прямої опори ножеподібний край 28 перестає відповідати 44 в обох випадках забезпечує нижній для напрямкові пазу 40. Паз 40 розташовується заднього краю кнопки для пальця 18, на який вона периферично на видовженні 39, як зазначено спирається, і, таким чином, запобігає подальшому вище, таким чином, що коли верхня частина поворотному рухові донизу. приводу 14 спочатку повертається з робочої у Також виступає вгору від другого кільця 32 неробочу позицію, ножеподібний край 28 відразу стінка 50, як показано на Фіг.3. Стінка 50 є 9 80702 відокремленою від насадки 36 і безпосередньо межує з нею, і коли привід перебуває у другій неробочій повернутій позиції, отвір 20 у верхній частині приводу 14 розташовується перед вищезгаданою стінкою 50 таким чином, що користувач може спостерігати, що привід перебуває не в робочій позиції, навіть якщо кнопка для пальця 18 може бути притиснутою так само, як і в робочій позиції. Край 51 стінки 50 також служить як стопор для упору 22 верхньої частини приводу 14, який з ним стикається (див. Фіг.4), таким чином, обмежуючи першу робочу повернуту позицію приводу, в якій насадка 36 та отвір 20 розташовуються на одній лінії для роздачі продукту. Коли верхня частина приводу 14 повертається в її другу неробочу повернуту позицію, упор 21 верхньої частини приводу 14 позастається, притискаючись до насадки 36 (див. Фіг.5), і насадка служить як стопор для обмеження другої неробочої повернутої позиції. Упор 21 також може мати гнучке видовження на його нижньому кінці, яке створює звук клацання, коли проходить над ребром жорсткості 52 на внутрішній стороні другого кільця 32. Кілька описаних вище особливостей даного винаходу разом визначають унікальний, простий і міцний безкулачковий привід для аерозолю, який легко виготовляється і збирається та надійно й ефективно функціонує для споживача. Спеціалістам у даній галузі стане зрозумілою можливість видозмін та/або модифікацій даного винаходу без відхилення від його сутності та обсягу. Представлений варіант втілення, таким чином, має розглядатись як пояснювальний, але не обмежувальний. Слід також розуміти, що позиційні терміни, вжиті у специфікації, стосується розташування, показаного на фігурах, і в інших випадках не є обмежувальними. 10 11 80702 12
