Клапанний привід

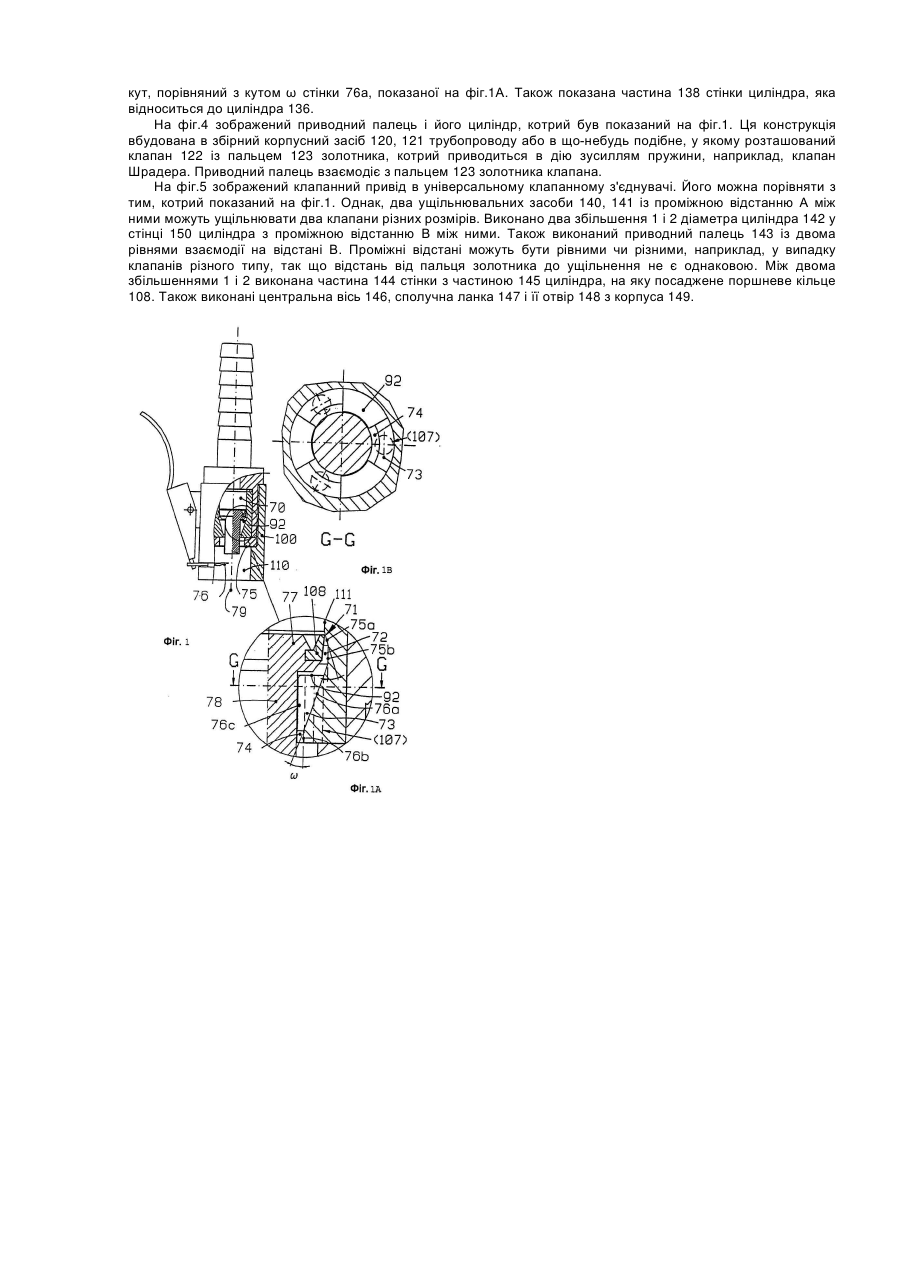

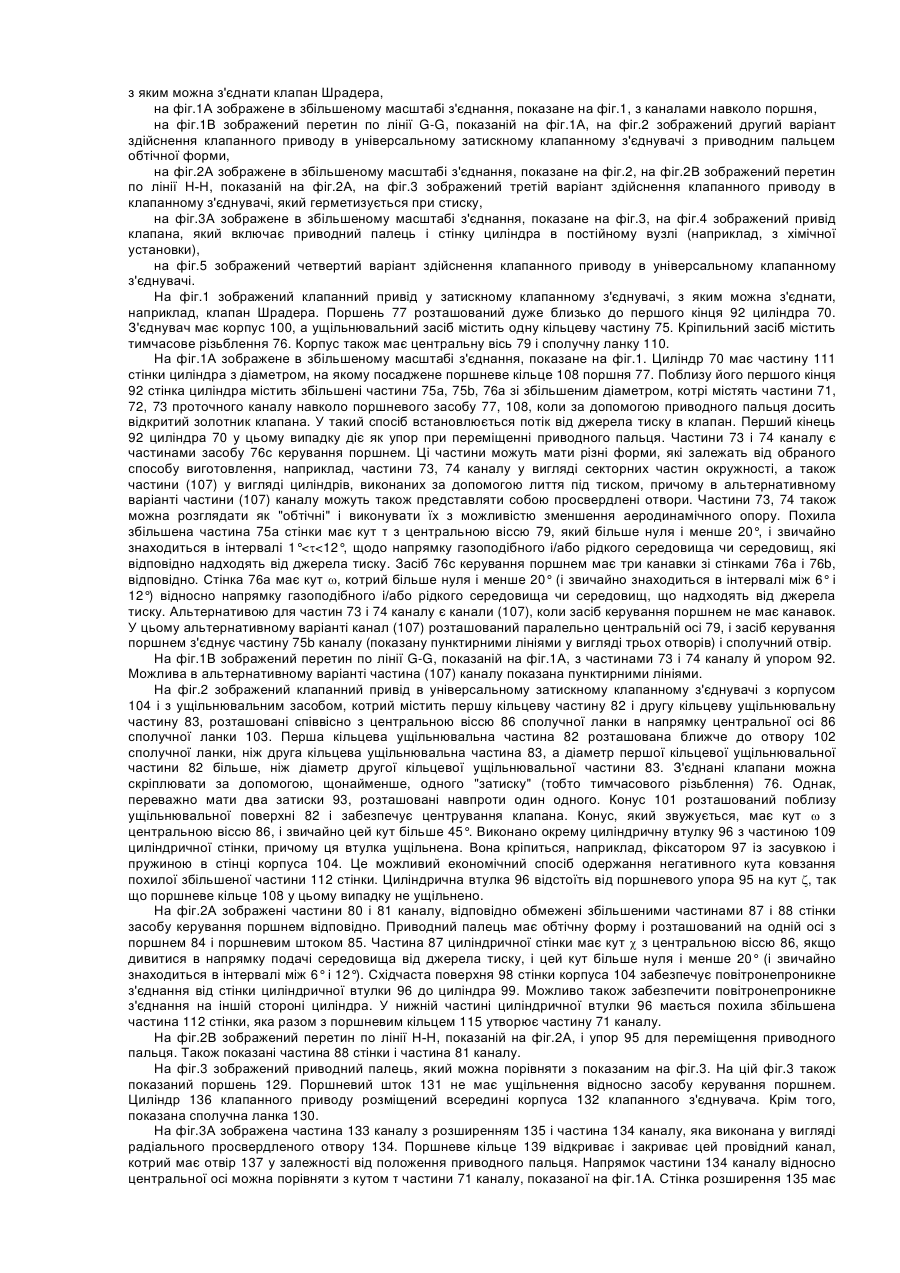

1. Клапанний привід, який має палець золотника, що приводиться в дію зусиллям пружини, і який містить корпус (100, 104, 120, 121, 132, 149), приєднаний до джерела середовища під тиском, причому всередині корпусу виконані сполучна ланка (110, 103, 130, 147) для розміщення клапана, який приводиться в дію, циліндр (70, 99, 136, 142), який оточений по колу стінкою циліндра попередньо заданого діаметра і має перший кінець (92) і другий кінець, розташований на більшій відстані від сполучної ланки, ніж згаданий перший кінець циліндра, і сполучений з корпусом для одержання середовища під тиском від згаданого джерела середовища, поршень (77, 84, 129), розташований з можливістю переміщення в циліндрі і нерухомо з'єднаний з привідним пальцем (78, 143) для взаємодії з клапаном, який приводиться в дію зусиллям пружини пальця золотника, розміщеного в сполучній ланці, і провідний канал (71, 72, 73, 74, (107); 80, 81; 133, 134, 135), що знаходиться між другим кінцем циліндра та сполучною ланкою, для проходження середовища (середовищ) під тиском від другого кінця циліндра (70, 99, 136, 142) до сполучної ланки (110, 103, 130, 147), коли поршень (77, 84, 129) переміщений у перше положення поршня, в якому він знаходиться на першій попередньо заданій відстані від першого кінця циліндра, причому поршень перешкоджає пропусканню середовища (середовищ) під тиском між другим кінцем циліндра і сполучною ланкою у випадку, коли поршень переміщений у друге положення, в якому він розташований на другій попередньо заданій відстані від першого кінця циліндра, при цьому друга відстань більша, ніж перша відстань, який відрізняється тим, що провідний канал (71, 72, 73, 74, (107); 80, 81; 133, 134, 135) розташований у стінці циліндра і має ділянку, яка відкривається у циліндр (70, 99, 136, 142) в частині (111, 109, 138, 144) стінки циліндра, яка має попередньо заданий діаметр, і поршень (77, 84, 129) містить поршневе кільце (108, 115, 139) з ущільнювальною крайкою, яке щільно прилягає до частини (111, 109, 138, 144) стінки циліндра, причому така ущільнювальна крайка поршневого кільця розташована між згаданою ділянкою каналу та другим кінцем циліндра у другому положенні поршня, таким чином перешкоджаючи проходженню середовища під тиском від другого кінця циліндра у канал при другому положенні поршня, а також така ущільнювальна крайка розташована між згаданою ділянкою каналу та першим кінцем циліндра у першому положенні поршня, таким чином відкриваючи канал у другий кінець циліндра при першому положенні поршня.

2. Клапанний привід за п. 1, який відрізняється тим, що перша попередньо задана відстань більша від нуля.

3. Клапанний привід за п. 1, який відрізняється тим, що перша попередньо задана відстань приблизно дорівнює нулю.

4. Клапанний привід за п. 3, який відрізняється тим, що він містить упор (92, 95) для обмеження переміщення поршня (77, 84) у його першому положенні.

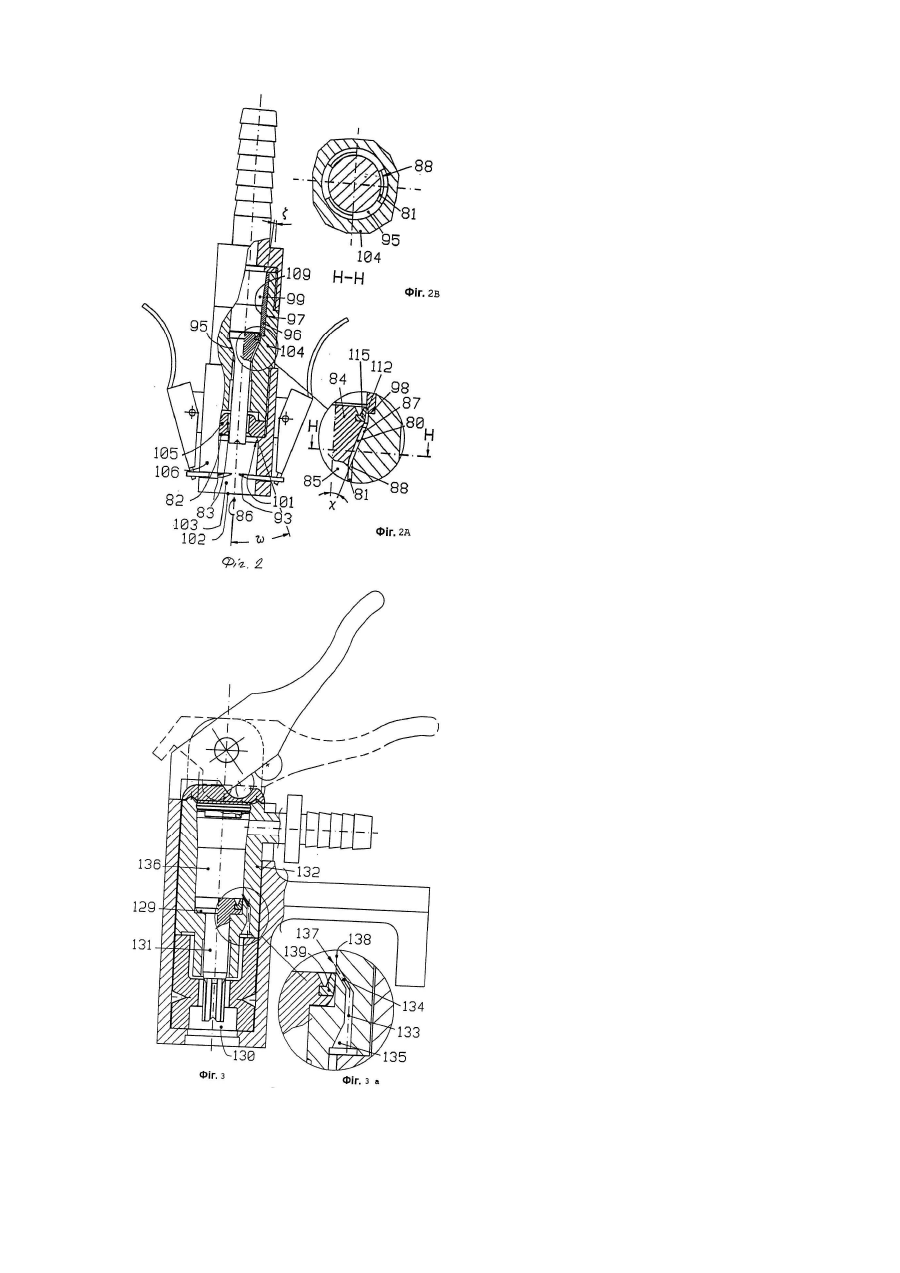

5. Клапанний привід за п. 3, який відрізняється тим, що він містить клиноподібну частину (87) на першому кінці циліндра (99) і конічну частину поршня (84), яка суміщається з такою клиноподібною частиною, коли поршень знаходиться у першому положенні.

6. Клапанний привід за п. 1, який відрізняється тим, що провідний канал утворений потовщенням (71, 72; 98, 80; 2) стінки циліндра, яке розташоване навколо поршня, коли він знаходиться в першому положенні, так що при цьому середовище під тиском вільно протікає навколо крайки поршневого кільця (108, 115).

7. Клапанний привід за п. 6, який відрізняється тим, що потовщення циліндра виконане на одній чи декількох секціях обводу стінки циліндра.

8. Клапанний привід за п. 6 або 7, який відрізняється тим, що стінка потовщення містить циліндричну частину (75b) і похилу частину (75а, 112), яка утворює з віссю (79) циліндра кут  більший від нуля і менший від 20°, при цьому похила частина (75а, 112) розташована між циліндричною частиною стінки і частиною (111, 109, 144) стінки циліндра, яка має попередньо заданий діаметр.

9. Клапанний привід за п. 8, який відрізняється тим, що частина провідного каналу між циліндричною частиною (75b) стінки і сполучною ланкою (110) виконана у вигляді клиноподібної частини (73) каналу, яка має форму канавки або виконана у вигляді отвору (107), який розташований паралельно центральній осі (79) циліндра.

10. Клапанний привід за п. 1, який відрізняється тим, що сполучна ланка (130) з'єднана провідним каналом (133, 134, 135) з отвором (137) у частині (138) стінки циліндра, причому отвір (137) розташований відносно першого кінця циліндра на відстані, на якій він знаходиться між поршнем (129) і другим кінцем циліндра (99), коли поршень (129) знаходиться у першому положенні.

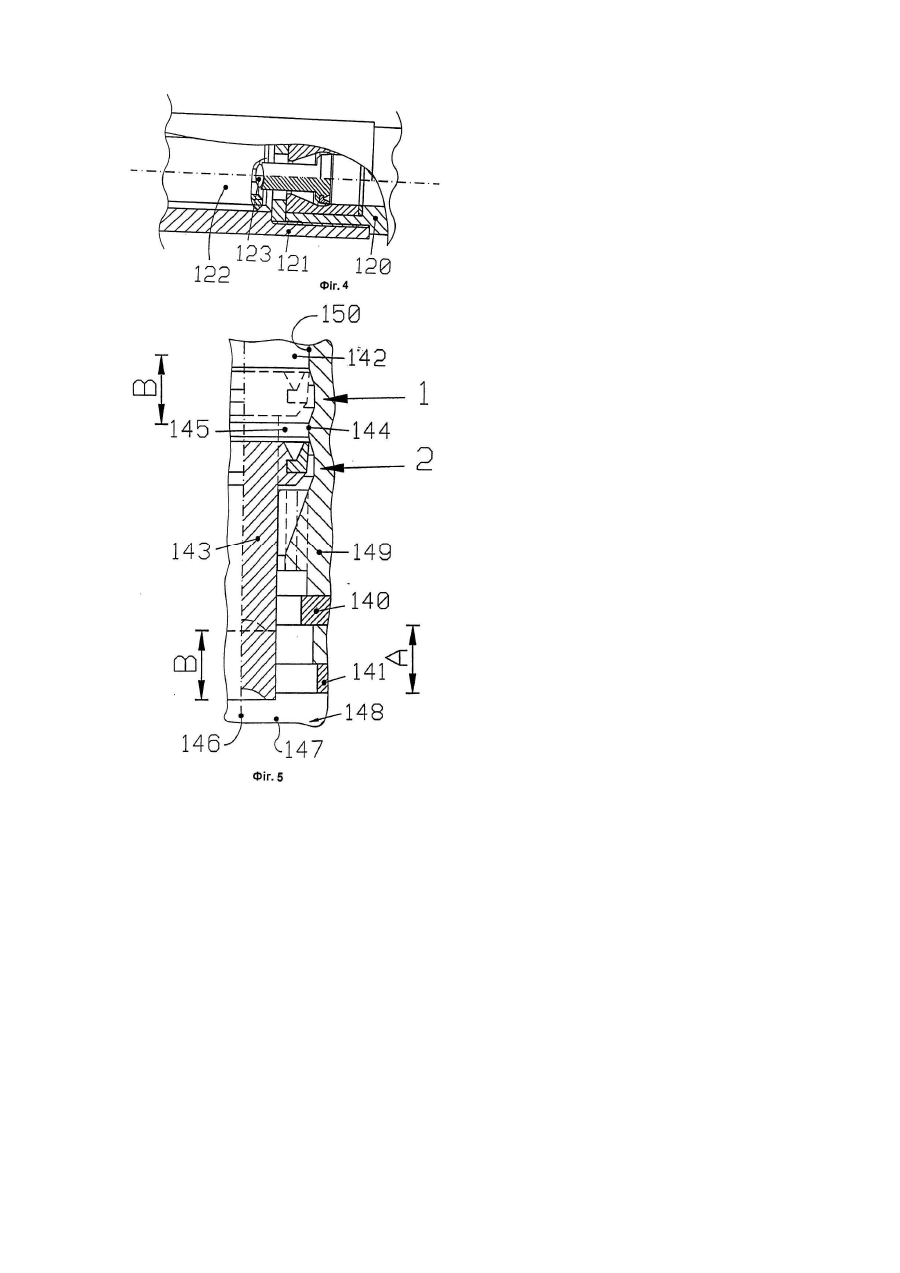

11. Клапанний привід за п. 1, який відрізняється тим, що поршень виконаний з можливістю переміщення всередині циліндра (142) у третє і четверте положення, які відповідають третій попередньо заданій відстані і, відповідно, четвертій попередньо заданій відстані від першого кінця циліндра (142), при цьому третя попередньо задана відстань більша, ніж друга попередньо задана відстань, а четверта попередньо задана відстань більша, ніж третя попередньо задана відстань, причому циліндр (142) містить другий канал (1) для забезпечення проходження газоподібних і/або рідких середовищ між циліндром і сполучною ланкою (147), коли поршень знаходиться в третьому положенні, і перешкоджання пропущенню газоподібних і/або рідких середовищ між циліндром і сполучною ланкою, коли поршень знаходиться в четвертому положенні.

12. Клапанний привід за п. 1, який відрізняється тим, що сполучна ланка (103, 147) містить ущільнювальні засоби (105, 140, 141) для розміщення клапанного приводу з ущільненням в клапанах різних типів і/або розмірів, причому ущільнювальні засоби (105, 140, 141) містять першу ущільнювальну кільцеву частину (82, 141) і другу кільцеву частину (83, 140), розташовані паралельно до центральної осі (86, 146) сполучної ланки (103, 147) і виконані з можливістю зсуву в напрямку центральної осі (86, 146) сполучної ланки (130, 147), при цьому перша кільцева частина (82, 141) розташована ближче до отвору (102, 148) сполучної ланки (103, 147), ніж друга кільцева частина (83, 140), а діаметр першої кільцевої частини (82, 141) більший, ніж діаметр другої кільцевої частини (83, 140).

13. Клапанний привід за п. 1, який відрізняється тим, що сполучна ланка має врубні фіксатори (76, 93) для прикріплення клапанного приводу до клапана, в який накачується середовище.

14. Клапанний привід за п. 13, який відрізняється тим, що врубні фіксатори виконані у вигляді тимчасових врубних фіксаторів (76, 93).

15. Клапанний привід за п. 8, який відрізняється тим, що стінка циліндра виконана у вигляді циліндричної втулки (96), прикріпленої до корпуса (104) і ущільненої в ньому, і виконана із похилою частиною (112) стінки, причому циліндрична втулка має віддалену від першого кінця циліндра частину стінки, розташовану під кутом  так,  що поршневе кільце (115) у цьому випадку не є ущільнювальним.

16. Клапанний привід за п. 15, який відрізняється тим, що циліндрична втулка (96) кріпиться й ущільнюється фіксатором (97) із засувкою і пружиною в стінці корпуса (104).

17. Клапанний привід за п. 1, який відрізняється тим, що сполучна ланка (110) містить ущільнювальний засіб (75) для розміщення з ущільненням клапанного приводу на клапані з пальцем золотника, який приводиться в дію зусиллям пружини.

18. Клапанний привід за п. 1, який відрізняється тим, що він виконаний з можливістю встановлення в стаціонарному пристрої, такому як хімічне устаткування, для взаємодії з клапаном, який приводиться в дію зусиллям пружини пальця золотника.

19. Клапанний з'єднувач, приєднаний до ручного насоса, ножного насоса, автомобільного насоса, посудини високого тиску або компресора, для надування шин транспортних засобів, який відрізняється тим, що він містить клапанний привід за будь-яким з пп. 1-16.

20. Посудина високого тиску або ручний насос для надування шин транспортного засобу, який відрізняється тим, що вона містить клапанний привід за п. 1.
