Спосіб виготовлення деталі та деталь, виготовлена зі сталі, яка має абразивну стійкість

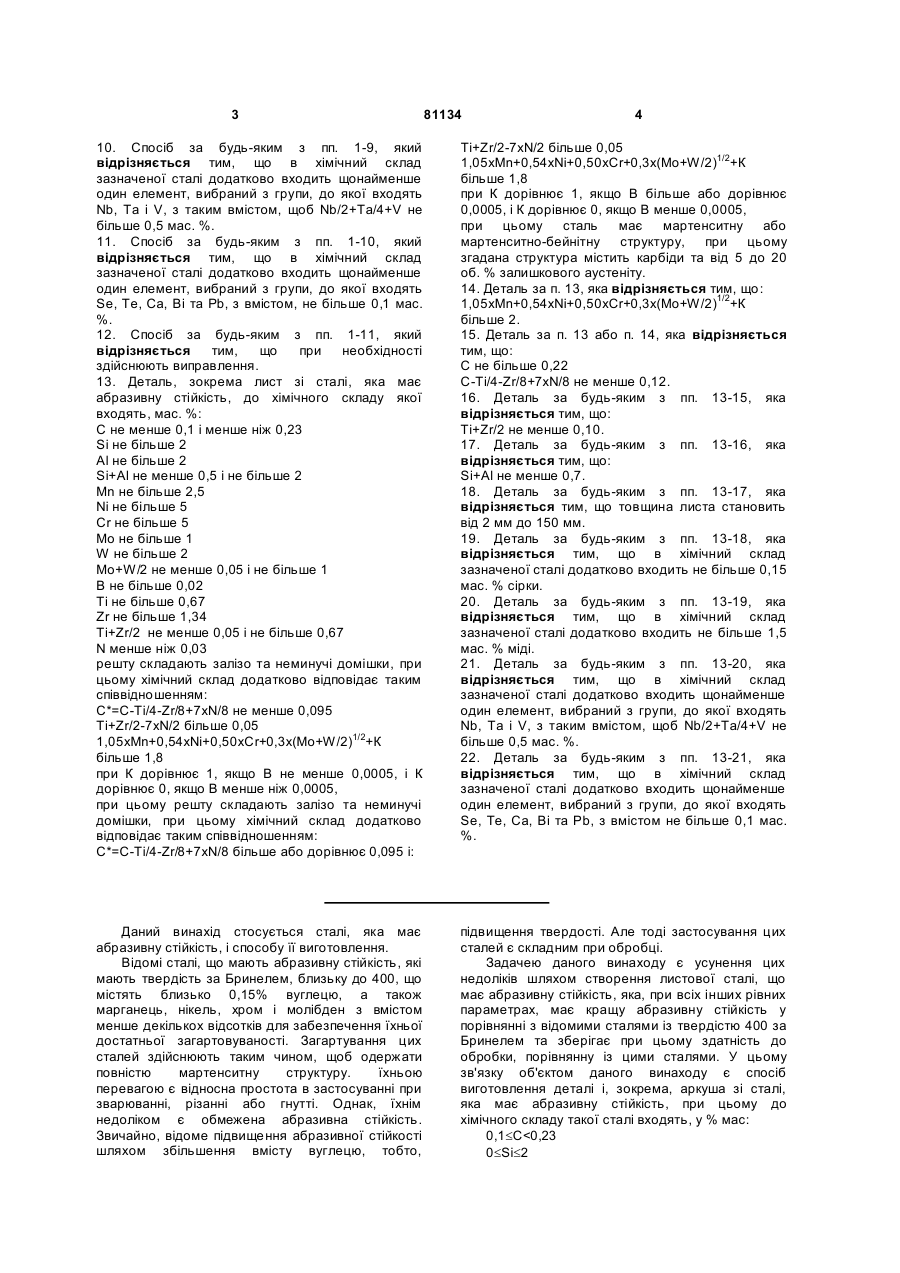

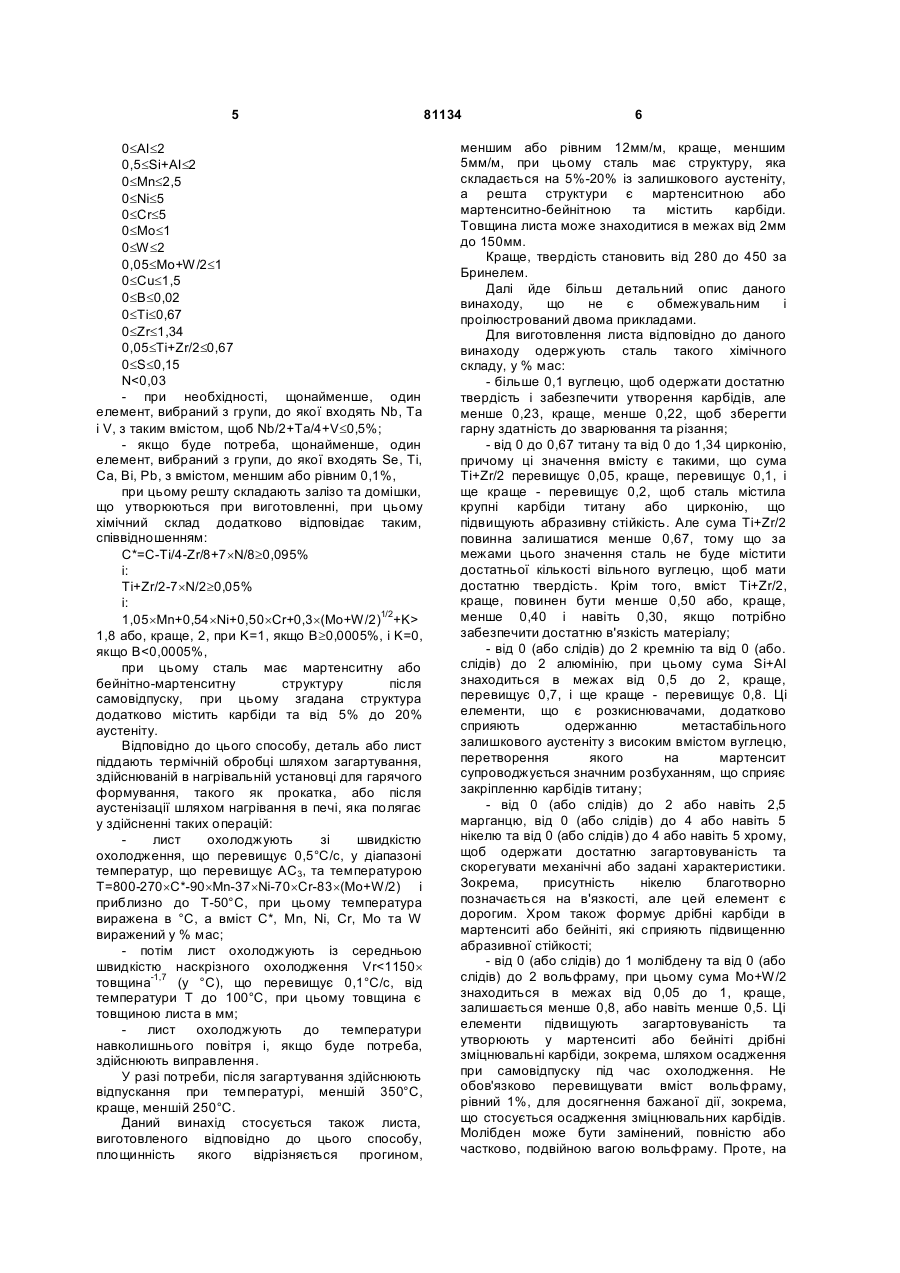

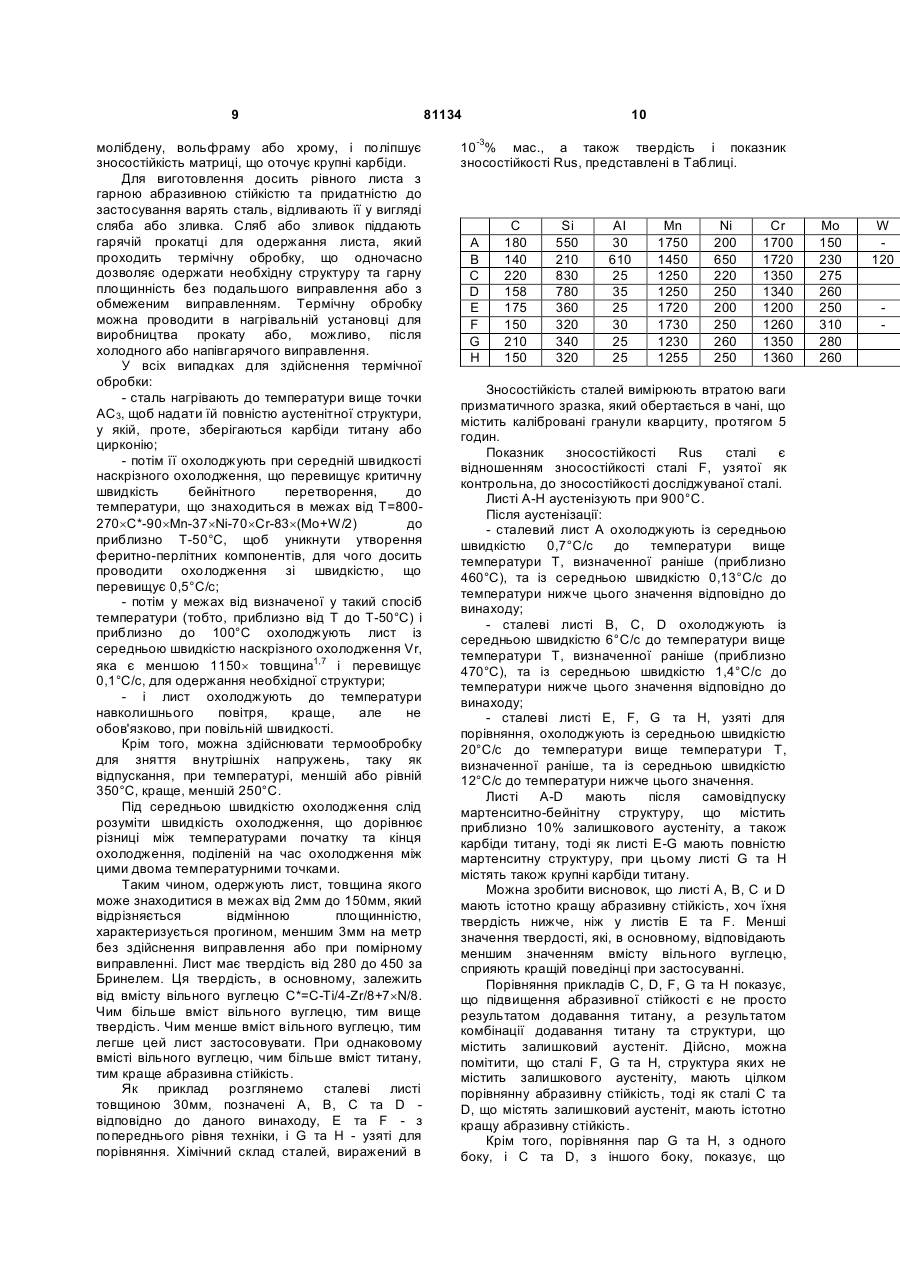

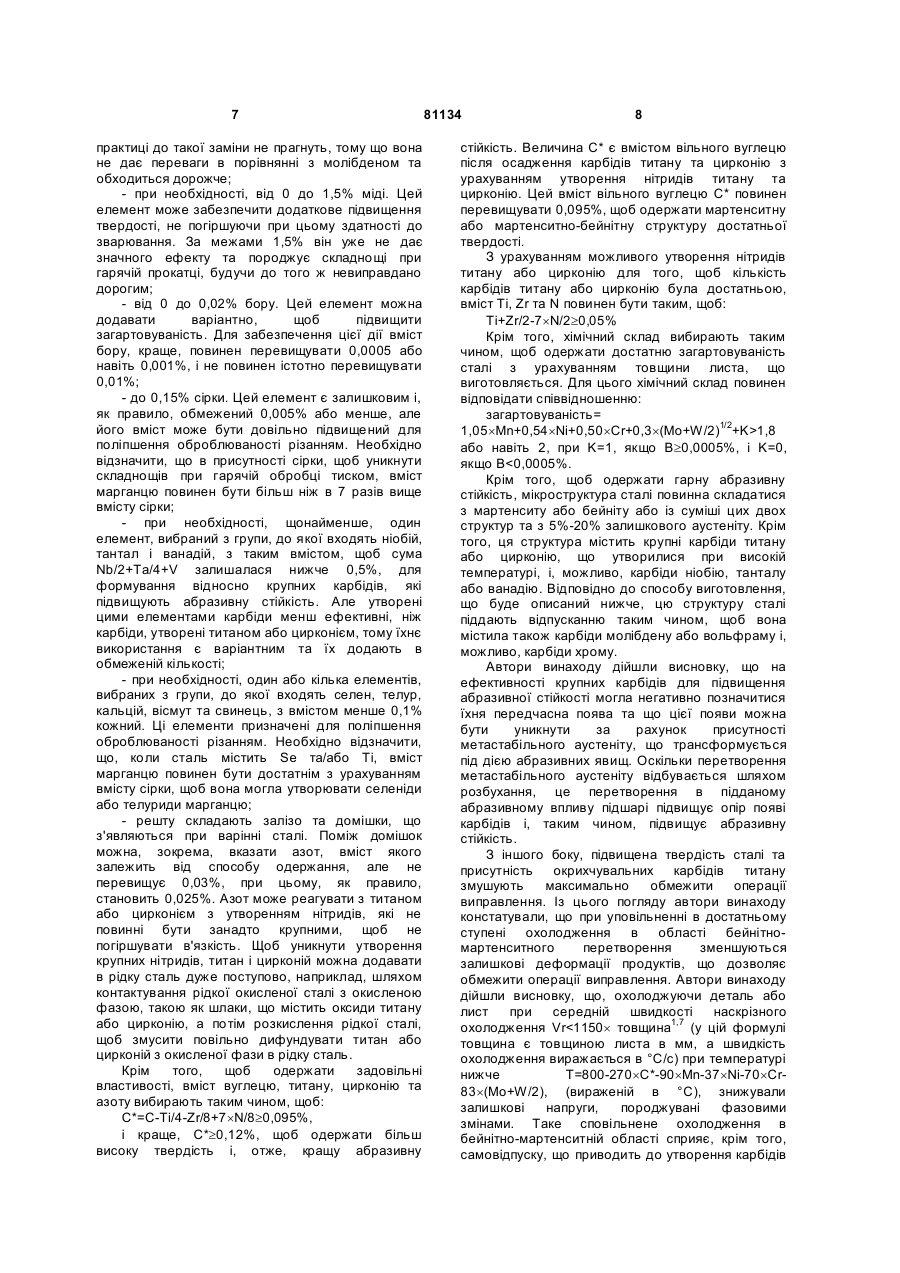

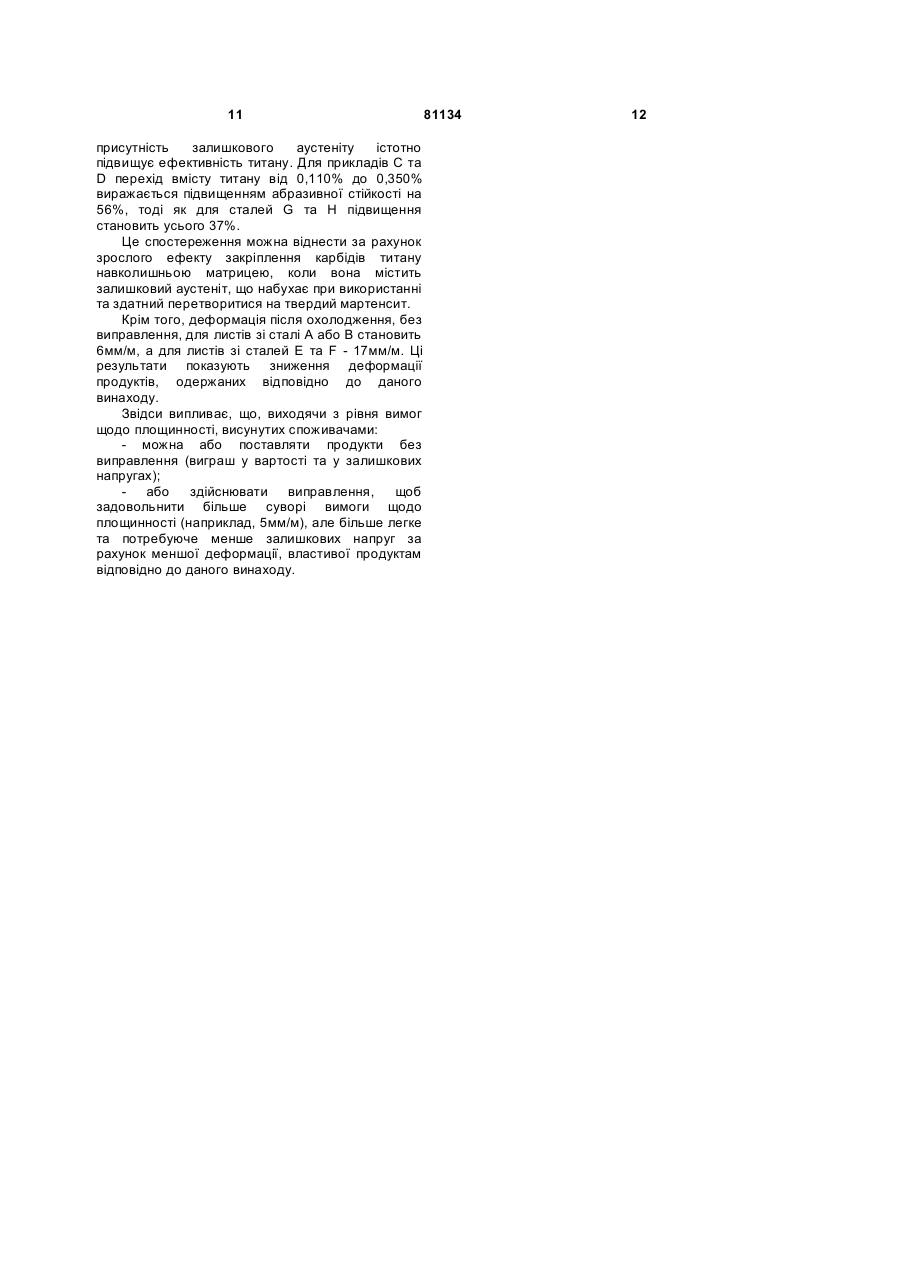

УКРАЇНА (19) UA (11) 81134 (13) C2 (51) МПК (2006) C21D 1/18 C22C 38/14 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) СПОСІБ ВИГОТОВЛЕННЯ ДЕТАЛІ ТА ДЕТАЛЬ, ВИГОТОВЛЕНА ЗІ СТАЛІ, ЯКА МАЄ АБРАЗИВНУ СТІЙКІСТЬ C2 (13) 81134 (11) аустенізації шляхом нагрівання в печі, яка полягає в здійсненні таких операцій: - заготовку деталі, зокрема листа, охолоджують із середньою швидкістю охолодження, що перевищує 0,5°С/с, у діапазоні температур, що перевищує АС3, і температурою від Т=800-270хС*90xMn-37xNi-70xCr-83x(Mo+W/2) і приблизно до Т50°С; - потім заготовку деталі, зокрема листа, охолоджують із середньою швидкістю наскрізного охолодження Vr менше 1150 х товщина-1,7 (у °С/с), що перевищує або дорівнює 0,1°С/с, в інтервалі температур Т - 100°С, при цьому товщина є товщиною листа в мм; - деталь або лист охолоджують до температури навколишнього повітря. 2. Спосіб за п. 1, який відрізняється тим, що: 1,05хМn+0,54xNi+0,50хСr+0,3х(Мо+W/2)1/2+К більше 2. 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що: С не більше 0,22 С* не менше 0,12. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що: Ті+Zr/2 не менше 0,10. 5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що: Si+Аl не менше 0,7. 6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що додатково здійснюють відпускання при температурі, меншій або рівній 350°С. 7. Спосіб за будь-яким з пп. 1-6, який відрізняється тим, що титан в сталь, рідку сталь вводять через контакт зі шлаком, що містить титан, забезпечуючи повільне дифундування титану шлаку у рідку сталь. 8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що в хімічний склад зазначеної сталі додатково входить не більше 0,15 мас. % сірки. 9. Спосіб за будь-яким з пп. 1-8, який відрізняється тим, що в хімічний склад зазначеної сталі додатково входить не більше 1,5 мас. % міді. UA (21) a200505982 (22) 13.11.2003 (24) 10.12.2007 (86) PCT/FR2003/003357, 13.11.2003 (31) 02/14425 (32) 19.11.2002 (33) FR (72) БЕГІНО ЖАН, БРІССОН ЖАН-ЖОРЖ (73) ЕНДЮСТЕЛЬ КРЬОЗО (56) EP 1072689 A1, 31.01.2001 US 5900082 A, 04.05.1999 WO 9840522 A1, 17.09.1998 US 6251198 A, 26.06.2001 (57) 1. Спосіб виготовлення деталі, зокрема листа зі сталі, яка має абразивну стійкість, при цьому до хімічного складу такої сталі входять, мас. %: С не менше 0,1 і менше ніж 0,23 Si не більше 2 Аl не більше 2 Si + Аl не менше 0,5 і не більше 2 Мn не більше 2,5 Ni не більше 5 Сr не більше 5 Мо не більше 1 W не більше 2 Мо + W/2 не менше 0,05 і не більше 1 В не більше 0,02 Ті не більше 0,67 Zr не більше 1,34 Ті + Zr/2 не менше 0,05 і не більше 0,67 N менше ніж 0,03 решту складають залізо та неминучі домішки, додатково хімічний склад відповідає таким співвідношенням: С*=С-Ті/4-Zr/8+7хN/8 не менше 0,095 і: Ті+Zr/2-7хN/2 більше 0,05 і: 1,05хМn+0,54хNі+0,50хСr+0,3х(Мо+W/2)1/2+К більше 1,8 К дорівнює 1, якщо В не менше 0,0005, і К дорівнює 0, якщо В менше ніж 0,0005, при цьому заготовку деталі, зокрема листа, піддають термічній обробці шляхом загартування, здійснюваній в нагрівальній установці для гарячого деформування, такого як прокатка, або після 2 (19) 1 3 81134 4 10. Спосіб за будь-яким з пп. 1-9, який відрізняється тим, що в хімічний склад зазначеної сталі додатково входить щонайменше один елемент, вибраний з групи, до якої входять Nb, Та і V, з таким вмістом, щоб Nb/2+Та/4+V не більше 0,5 мас. %. 11. Спосіб за будь-яким з пп. 1-10, який відрізняється тим, що в хімічний склад зазначеної сталі додатково входить щонайменше один елемент, вибраний з групи, до якої входять Se, Те, Са, Ві та Рb, з вмістом, не більше 0,1 мас. %. 12. Спосіб за будь-яким з пп. 1-11, який відрізняється тим, що при необхідності здійснюють виправлення. 13. Деталь, зокрема лист зі сталі, яка має абразивну стійкість, до хімічного складу якої входять, мас. %: С не менше 0,1 і менше ніж 0,23 Si не більше 2 Аl не більше 2 Si+Аl не менше 0,5 і не більше 2 Мn не більше 2,5 Nі не більше 5 Сr не більше 5 Мо не більше 1 W не більше 2 Мо+W/2 не менше 0,05 і не більше 1 В не більше 0,02 Ті не більше 0,67 Zr не більше 1,34 Ті+Zr/2 не менше 0,05 і не більше 0,67 N менше ніж 0,03 решту складають залізо та неминучі домішки, при цьому хімічний склад додатково відповідає таким співвідношенням: С*=С-Ті/4-Zr/8+7xN/8 не менше 0,095 Ті+Zr/2-7xN/2 більше 0,05 1,05xMn+0,54xNi+0,50xCr+0,3x(Mo+W/2)1/2+К більше 1,8 при К дорівнює 1, якщо В не менше 0,0005, і К дорівнює 0, якщо В менше ніж 0,0005, при цьому решту складають залізо та неминучі домішки, при цьому хімічний склад додатково відповідає таким співвідношенням: С*=С-Ті/4-Zr/8+7хN/8 більше або дорівнює 0,095 і: Ті+Zr/2-7xN/2 більше 0,05 1,05xMn+0,54xNi+0,50xCr+0,3x(Mo+W/2)1/2+К більше 1,8 при К дорівнює 1, якщо В більше або дорівнює 0,0005, і К дорівнює 0, якщо В менше 0,0005, при цьому сталь має мартенситну або мартенситно-бейнітну структуру, при цьому згадана структура містить карбіди та від 5 до 20 об. % залишкового аустеніту. 14. Деталь за п. 13, яка відрізняється тим, що: 1,05хМn+0,54хNі+0,50хСr+0,3х(Мо+W/2)1/2+К більше 2. 15. Деталь за п. 13 або п. 14, яка відрізняється тим, що: С не більше 0,22 С-Ті/4-Zr/8+7xN/8 не менше 0,12. 16. Деталь за будь-яким з пп. 13-15, яка відрізняється тим, що: Ті+Zr/2 не менше 0,10. 17. Деталь за будь-яким з пп. 13-16, яка відрізняється тим, що: Si+Аl не менше 0,7. 18. Деталь за будь-яким з пп. 13-17, яка відрізняється тим, що товщина листа становить від 2 мм до 150 мм. 19. Деталь за будь-яким з пп. 13-18, яка відрізняється тим, що в хімічний склад зазначеної сталі додатково входить не більше 0,15 мас. % сірки. 20. Деталь за будь-яким з пп. 13-19, яка відрізняється тим, що в хімічний склад зазначеної сталі додатково входить не більше 1,5 мас. % міді. 21. Деталь за будь-яким з пп. 13-20, яка відрізняється тим, що в хімічний склад зазначеної сталі додатково входить щонайменше один елемент, вибраний з групи, до якої входять Nb, Та і V, з таким вмістом, щоб Nb/2+Та/4+V не більше 0,5 мас. %. 22. Деталь за будь-яким з пп. 13-21, яка відрізняється тим, що в хімічний склад зазначеної сталі додатково входить щонайменше один елемент, вибраний з групи, до якої входять Se, Те, Са, Ві та Рb, з вмістом не більше 0,1 мас. %. Даний винахід стосується сталі, яка має абразивну стійкість, і способу її виготовлення. Відомі сталі, що мають абразивну стійкість, які мають твердість за Бринелем, близьку до 400, що містять близько 0,15% вуглецю, а також марганець, нікель, хром і молібден з вмістом менше декількох відсотків для забезпечення їхньої достатньої загартовуваності. Загартування цих сталей здійснюють таким чином, щоб одержати повністю мартенситну структуру. їхньою перевагою є відносна простота в застосуванні при зварюванні, різанні або гнутті. Однак, їхнім недоліком є обмежена абразивна стійкість. Звичайно, відоме підвищення абразивної стійкості шляхом збільшення вмісту вуглецю, тобто, підвищення твердості. Але тоді застосування цих сталей є складним при обробці. Задачею даного винаходу є усунення цих недоліків шляхом створення листової сталі, що має абразивну стійкість, яка, при всіх інших рівних параметрах, має кращу абразивну стійкість у порівнянні з відомими сталями із твердістю 400 за Бринелем та зберігає при цьому здатність до обробки, порівнянну із цими сталями. У цьому зв'язку об'єктом даного винаходу є спосіб виготовлення деталі і, зокрема, аркуша зі сталі, яка має абразивну стійкість, при цьому до хімічного складу такої сталі входять, у % мас: 0,1£С
