Комплексна сполука міді (іі) на основі n-арил- або n-алкіламіду бензімідазол-2-тіокарбонової кислоти та склад для антифрикційного покриття

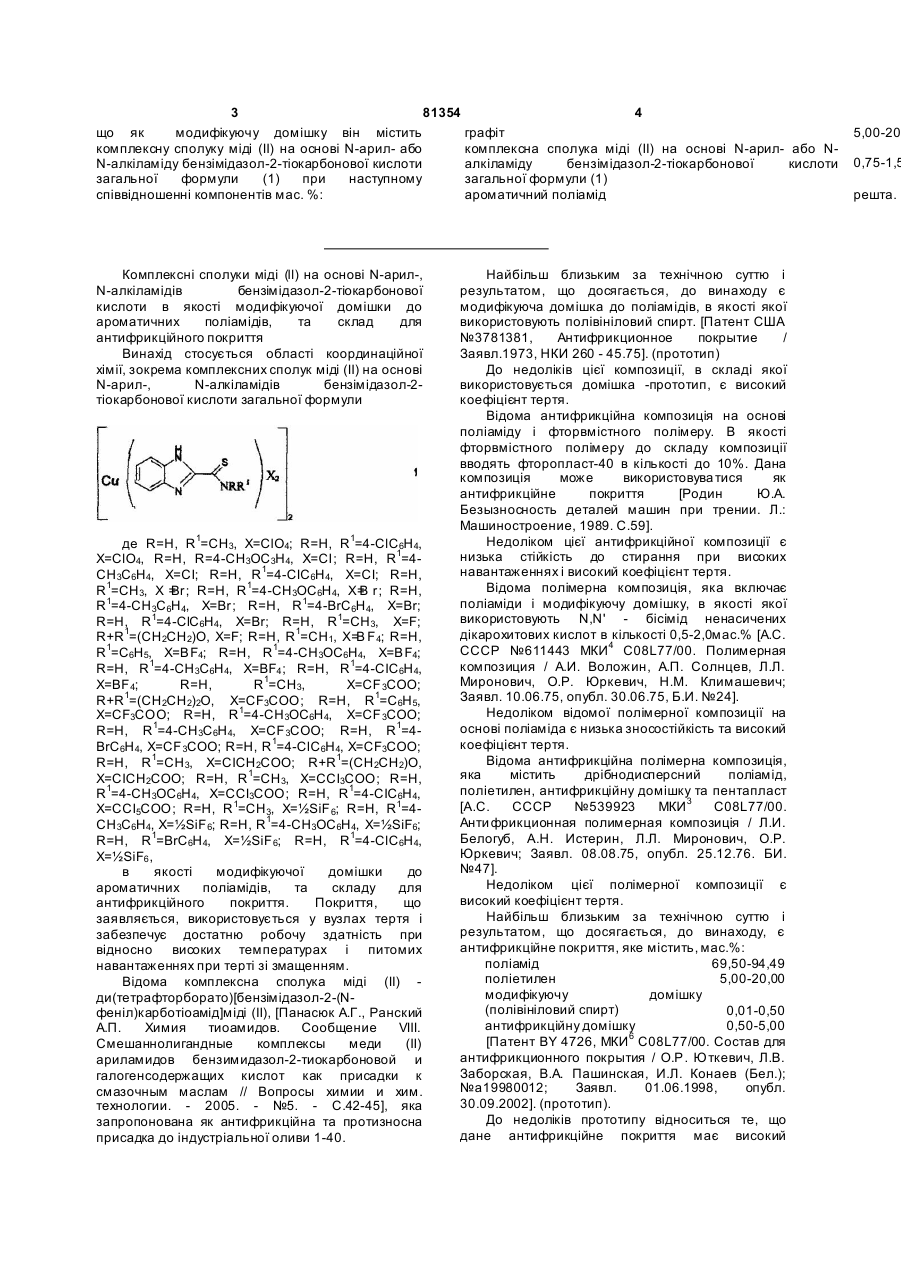

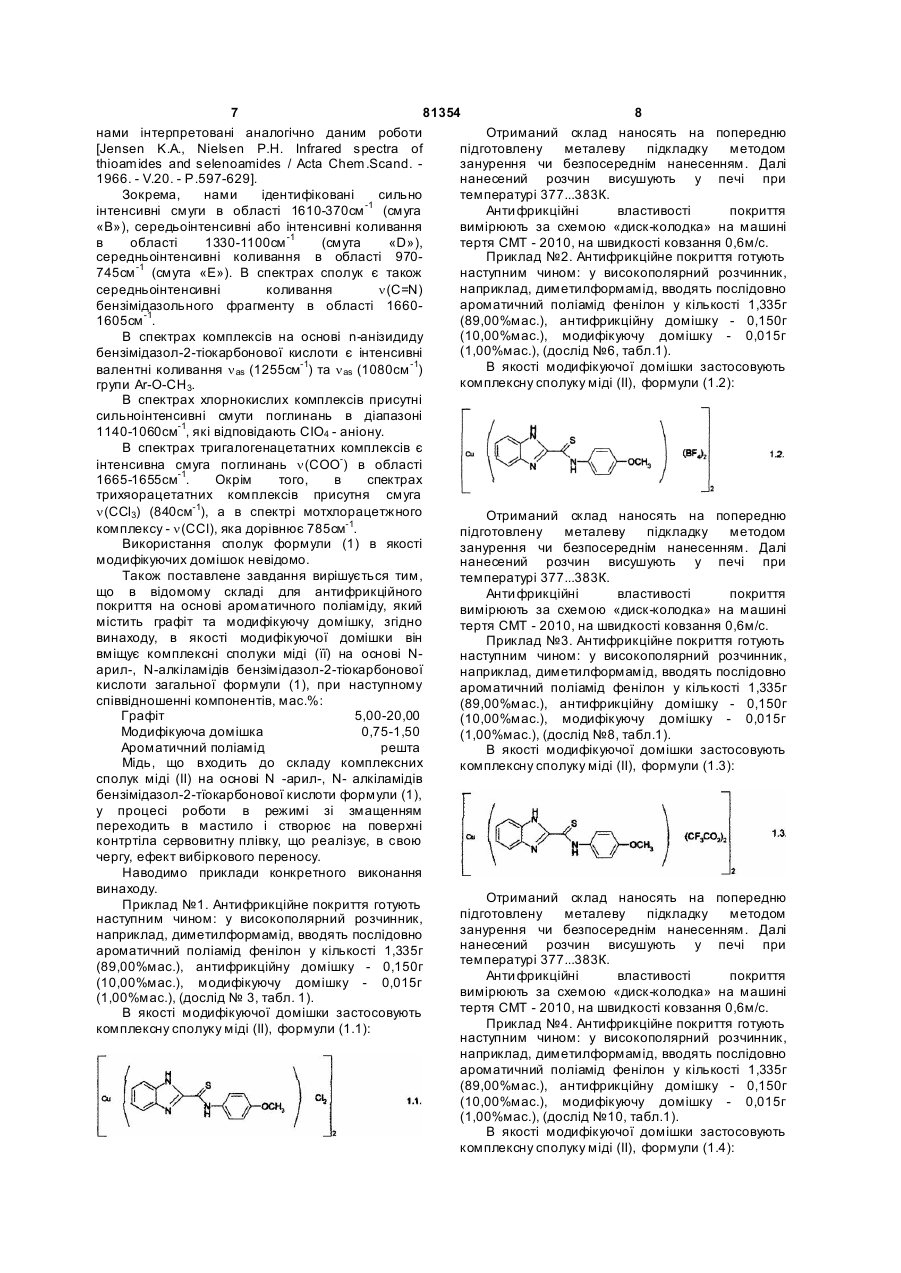

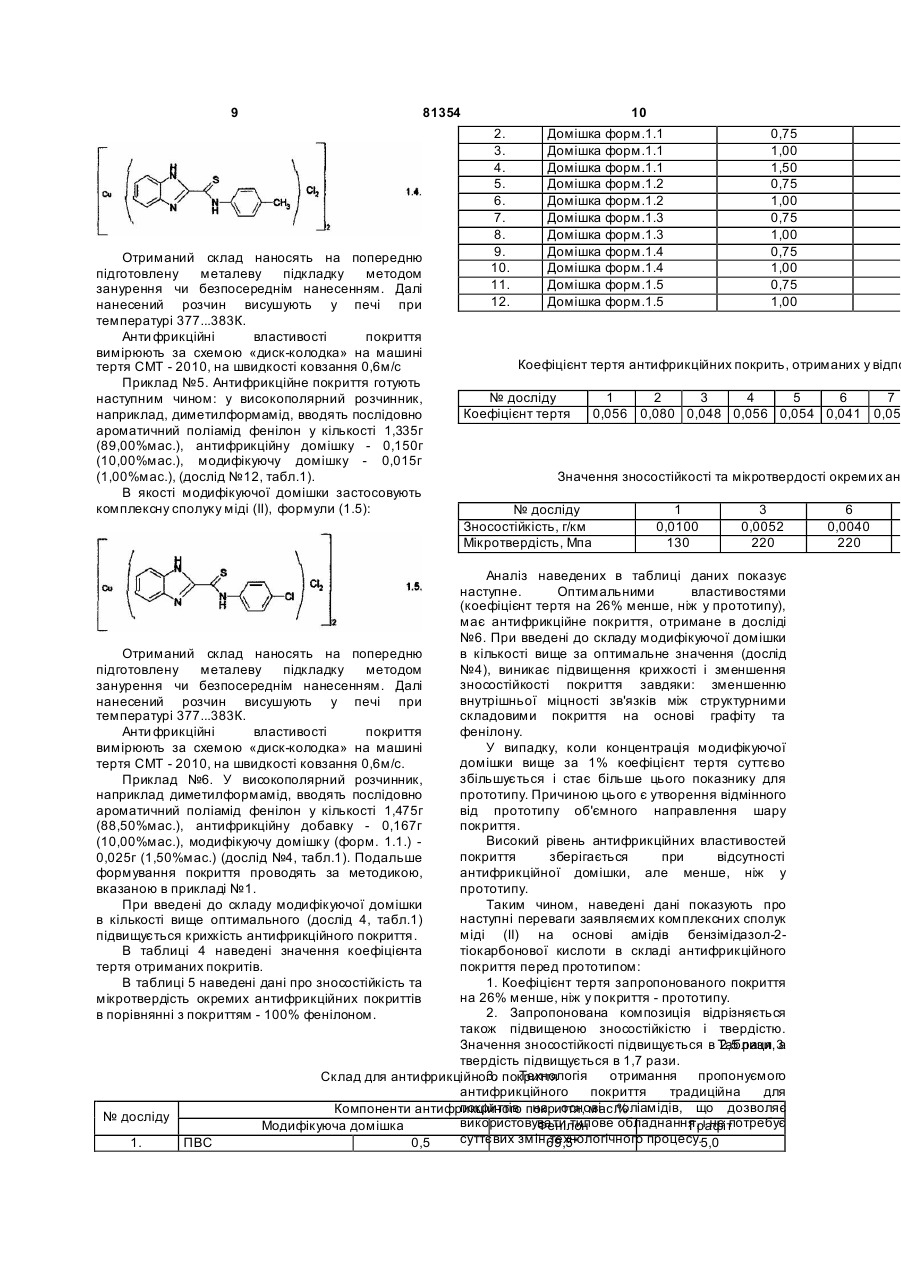

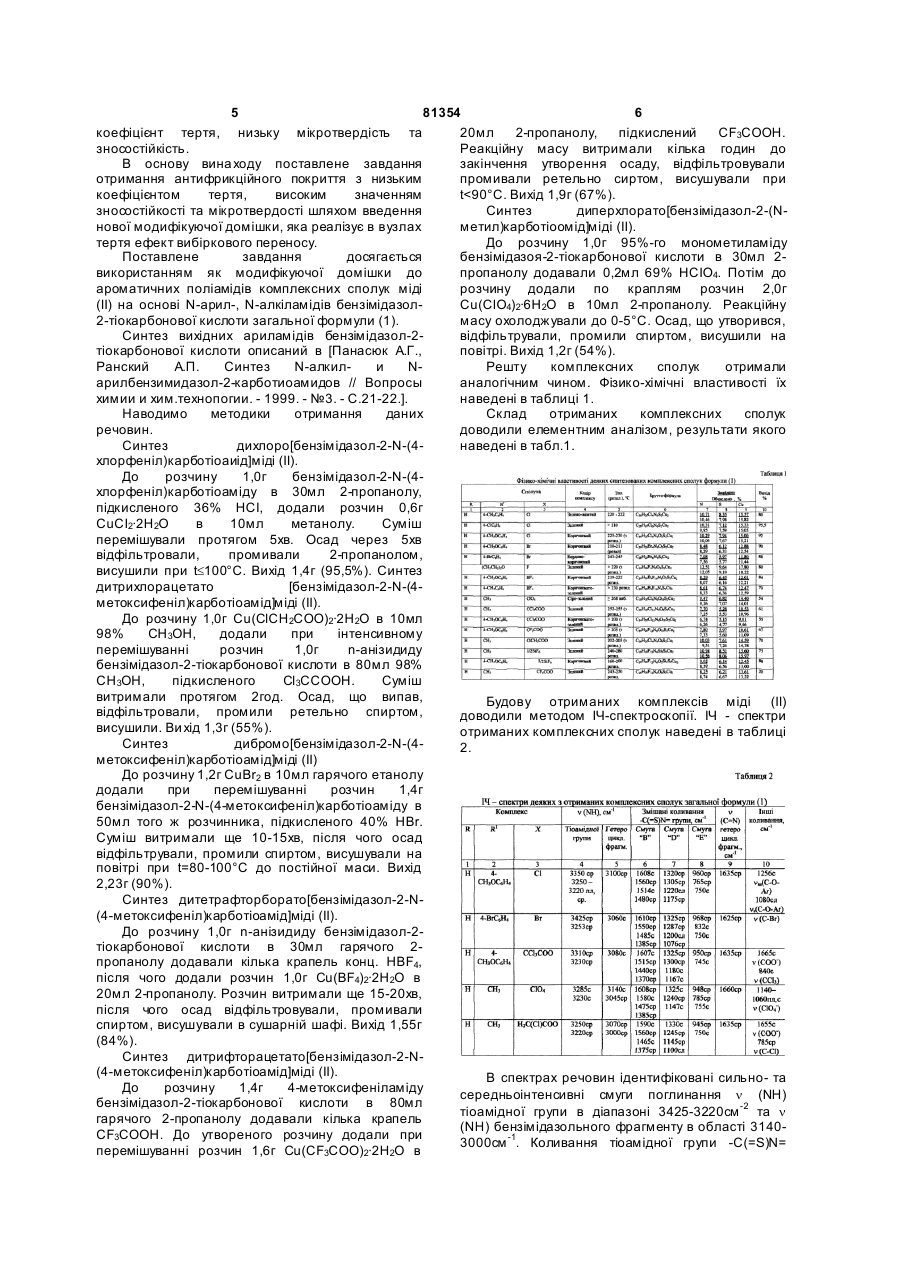

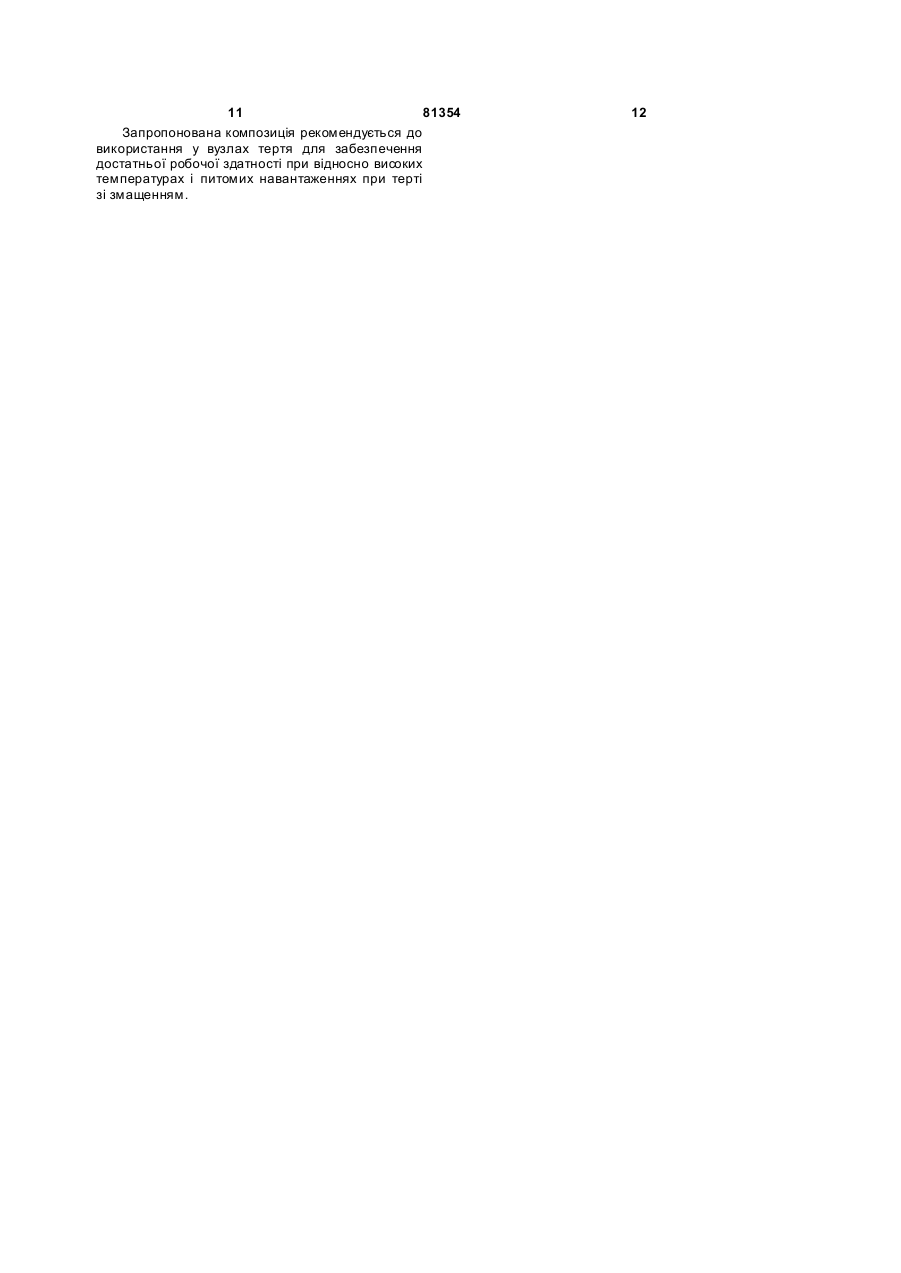

1. Комплексна сполука міді (II) на основі Nарилабо N-алкіламіду бензімідазол-2тіокарбонової кислоти загальної формули: 2 (19) 1 3 81354 4 що як модифікуючу домішку він містить графіт комплексну сполуку міді (II) на основі N-арил- або комплексна сполука міді (II) на основі N-арил- або NN-алкіламіду бензімідазол-2-тіокарбонової кислоти алкіламіду бензімідазол-2-тіокарбонової кислоти загальної формули (1) при наступному загальної формули (1) співвідношенні компонентів мас. %: ароматичний поліамід Комплексні сполуки міді (ll) на основі N-арил-, N-алкіламідів бензімідазол-2-тіокарбонової кислоти в якості модифікуючої домішки до ароматичних поліамідів, та склад для антифрикційного покриття Винахід стосується області координаційної хімії, зокрема комплексних сполук міді (II) на основі N-арил-, N-алкіламідів бензімідазол-2тіокарбонової кислоти загальної формули де R=H, R1=CH3, X=ClO4; R=H, R1=4-ClC6H4, X=СlО4, R=Н, R=4-СН3ОС3Н4, X=СІ; R=Н, R1=4CH3C6H4, X=СІ; R=Н, R1=4-CIC 6H4, X=СI; R=Н, R1= СН3, Х = Вr; R=Н, R1=4-СН3ОС6Н4, Х=В r; R=Н, 1 R =4-СН3С6Н4, X=Вr; R=Н, R1=4-ВrС6Н4, X=Br; R=Н, R1=4-СlС6Н4, X=Br; R=Н, R1= СН3, Х=F; R+R1=(СН2СН2)О, Х=F; R=Н, R1= СН1, Х=В F 4; R=H, R1=C6H5, X=BF4; R=H, R1=4-CH3OC6H4, X=BF4; R=H, R1=4-CH3C6H4, X=BF4 ; R=Η, R1=4-СIС6Н4, X=BF 4; R=Η, = СН3, R1 X=CF 3COO; 1 R+R =(CH2CH2)2O, X=CF3COO; R=H, R 1 С6Н5, = 1 X=CF3COO; R=H, R =4-CH3OC6H4, X=CF 3COO; R=H, R1=4-CH3C6H4, X=CF 3COO; R=H, R 1=4ВrС6Н4, X=CF 3COO; R=H, R 1=4-СlС6Н4, X=CF3COO; R=H, R1=CH3, X=CICH2COO; R+R 1=(CH2CH2)O, X=CICH2COO; R=H, R 1=CH3, X=CCI3COO; R=H, R1=4-СН3ОС6Н4, X=ССІ3СОО; R=Η, R1=4-СIС6Н4, X=CCI5COO; R=H, R 1= СН3, X=½SiF 6; R=H, R1=4СН3С6Н4, X=½SiF 6; R=H, R1=4-СН3ОС6Н4, Х=½SiF6; R=H, R1=BrC6H4, X=½SiF 6; R=H, R1=4-ClC6H4, X=½SiF6 , в якості модифікуючої домішки до ароматичних поліамідів, та складу для антифрикційного покриття. Покриття, що заявляється, використовується у вузлах тертя і забезпечує достатню робочу здатність при відносно високих температурах і питомих навантаженнях при терті зі змащенням. Відома комплексна сполука міді (II) ди(тетрафторборато)[бензімідазол-2-(Nфеніл)карботіоамід]міді (II), [Панасюк А.Г., Ранский А.П. Химия тиоамидов. Сообщение VIII. Смешаннолигандные комплексы меди (II) ариламидов бензимидазол-2-тиокарбоновой и галогенсодержащих кислот как присадки к смазочным маслам // Вопросы химии и хим. технологии. - 2005. - №5. - С.42-45], яка запропонована як антифрикційна та протизносна присадка до індустріальної оливи 1-40. Найбільш близьким за технічною суттю і результатом, що досягається, до винаходу є модифікуюча домішка до поліамідів, в якості якої використовують полівініловий спирт. [Патент США №3781381, Антифрикционное покрытие / Заявл.1973, НКИ 260 - 45.75]. (прототип) До недоліків цієї композиції, в складі якої використовується домішка -прототип, є високий коефіцієнт тертя. Відома антифрикційна композиція на основі поліаміду і фторвмістного полімеру. В якості фторвмістного полімеру до складу композиції вводять фторопласт-40 в кількості до 10%. Дана композиція може використовува тися як антифрикційне покриття [Родин Ю.А. Безызносность деталей машин при трении. Л.: Машиностроение, 1989. С.59]. Недоліком цієї антифрикційної композиції є низька стійкість до стирання при високих навантаженнях і високий коефіцієнт тертя. Відома полімерна композиція, яка включає поліаміди і модифікуючу домішку, в якості якої використовують Ν,Ν' - бісімід ненасичених дікарохитових кислот в кількості 0,5-2,0мас.% [А.С. СССР №611443 МКИ 4 C08L77/00. Полимерная композиция / А.И. Воложин, А.П. Солнцев, Л.Л. Миронович, О.Р. Юркевич, Н.М. Климашевич; Заявл. 10.06.75, опубл. 30.06.75, Б.И. №24]. Недоліком відомої полімерної композиції на основі поліаміда є низька зносостійкість та високий коефіцієнт тертя. Відома антифрикційна полімерна композиція, яка містить дрібнодисперсний поліамід, поліетилен, антифрикційну домішку та пентапласт [А.С. СССР №539923 МКИ 3 C08L77/00. Анти фрикционная полимерная композиція / Л.И. Белогуб, А.Н. Истерин, Л.Л. Миронович, О.Р. Юркевич; Заявл. 08.08.75, опубл. 25.12.76. БИ. №47]. Недоліком цієї полімерної композиції є високий коефіцієнт тертя. Найбільш близьким за технічною суттю і результатом, що досягається, до винаходу, є антифрикційне покриття, яке містить, мас.%: поліамід 69,50-94,49 поліетилен 5,00-20,00 модифікуючу домішку (полівініловий спирт) 0,01-0,50 антифрикційну домішку 0,50-5,00 6 [Патент BY 4726, МКИ C08L77/00. Состав для антифрикционного покрытия / О.Р. Юткевич, Л.В. Заборская, В.А. Пашинская, И.Л. Конаев (Бел.); №а19980012; Заявл. 01.06.1998, опубл. 30.09.2002]. (прототип). До недоліків прототипу відноситься те, що дане антифрикційне покриття має високий 5,00-20 0,75-1,5 решта. 5 81354 6 коефіцієнт тертя, низьку мікротвердість та 20мл 2-пропанолу, підкислений CF3COOH. зносостійкість. Реакційну масу витримали кілька годин до В основу вина ходу поставлене завдання закінчення утворення осаду, відфільтровували отримання антифрикційного покриття з низьким промивали ретельно сиртом, висушували при коефіцієнтом тертя, високим значенням t
