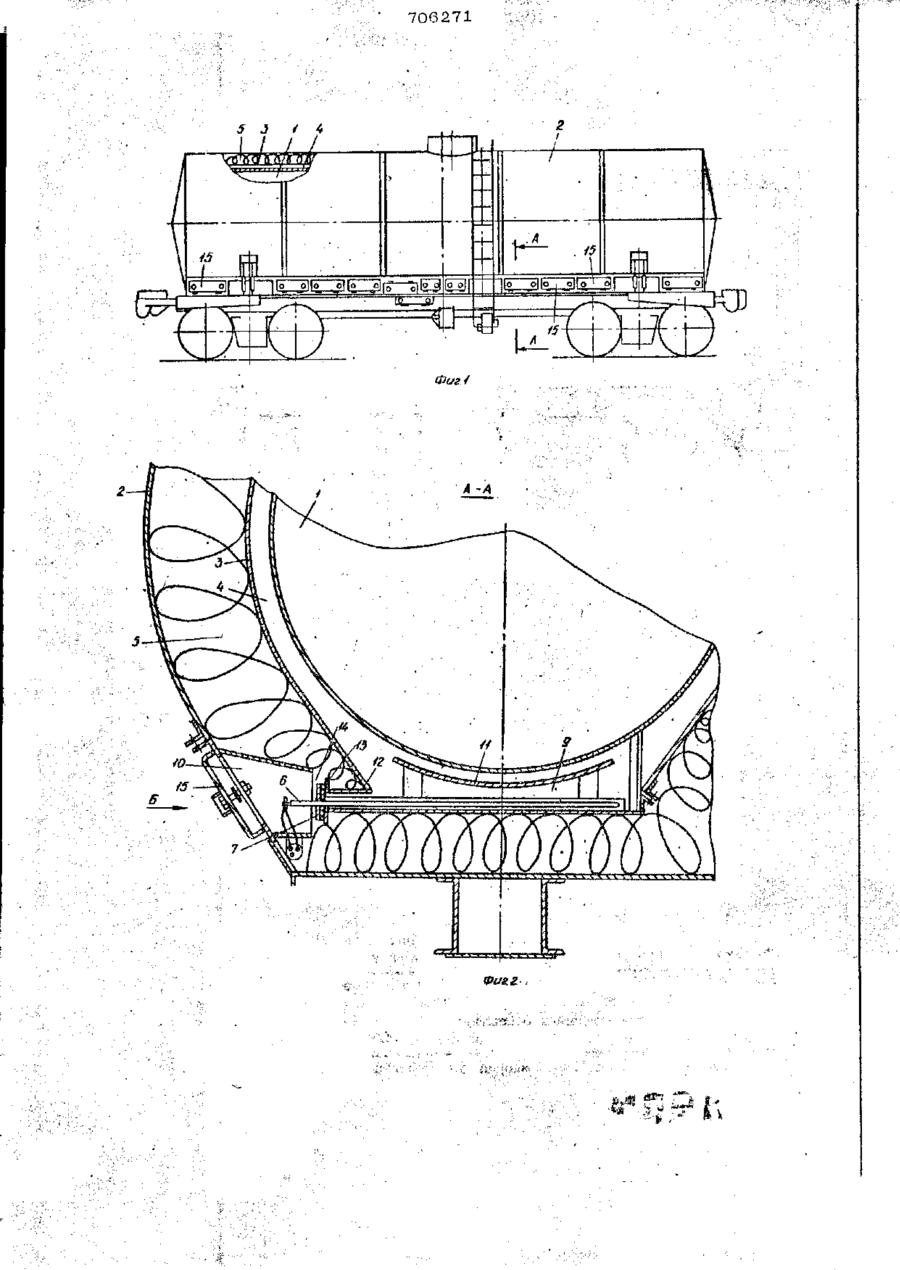

Союз Советских Социалистических Республик (И) 706271 к (61) Дополнительное к авт. свид-ву (22)3аявлено 25.04.77. (21) 2 4 8 4 8 6 9 / 2 7 - І Д (51 )М. Кл. с присоединением заявки № ЇЬсударсівшиїьіч комитет СССР по делам изобретений н открытий (72) Авторы изобретения (71) Заявитель В 6 1 D 5/04 (23)Приоритет Опубликовано 30.12.79. Бюллетень №48 Дата опубликования описания 31.12.79 (53) УДК 625.245. .62(088.8) Е. М. Шкутов, С. А. Азаренко, А. М. Берестовой, Ф. М. Заяц, Л. П. Улан, Л. И. Боровская и Г. П. Солодшій Производственное объедянение "Ждановтяжмаш* (54) ЦИСТЕРНА ДЛЯ ТРАНСПОРТИРОВАНИЯ ЗАТВЕРДЕВАЮЩИХ ЖИДКОСТЕЙ 1 Изобретение относится к емкостям для транспортировки затвердевающих жидкостей и может быть использовано в железнодорожных цистернах для перевозки расплавленной серы. Известна цистерна для транспортирования затвердевающих жидкостей, содержащая котел с тепловой изоляцией, в нижней части которой установлены две последовательно расположенные н расчлеto ненные между собой камеры для электрических нагревателей в одной из которых размещена активная часть нагревателей, а в другой - их выводы £1]. Такое расположение электронагревате15 лей в тепловой изоляции котла не обеспечивает надежности электрических контак* тов подсоединения нагревателей к силовым проводам, требует применения специальных теплостойких электропроводов, к то20 му же затрудняет доступ к электронагревателям при техническом обслуживании. , Цель изобретения - повышение эксплуатационной надежности цистерны. Для этого камера, в которой размешена активная часть нагревателей, снабжена горловиной с фланцем для крепления на нем съемной панели с нагревателями и Отделена от другой упомянутой камеры воздушным зазором. На фиг. 1 изображена предлагаемая цистерна; на фиг. 2 - разрез А-А на фиг. 1; не фиг. 3 - вид по стрелке Б на фиг. 2. Цистерна содержит котел 1 с тепловой изоляцией, состоящий из наружного кожуха 2 изоляции и внутреннего кожуха 3 изоляции, отделенного от котла 1 воздушной прослойкой 4. Между наружным и внутренним кожухами размешен теплоизоляционный слой 5. Система электрообогрева цистерны включает электронагреватели 6, смонтированные в съемные секции на панели 7 | и силовые электрические провода 8. Секции электронагревателей установлены в нишах, выполненных в виде двух 706 271 последовательно расположенных, но расчлененных между собой камор 9 и 1 0 . Камера 9 располагается непосредственно в воздушной прослойке 4, образованной поверхностью котла 1 и внутренним кожухом 3 изоляции, и предназначена для размещения в ней активной части секции электронагревателей. Сверху камера 9 ограничена защитным 10 тепловым экраном 1 1 . Камера 1 0 закреплена на наружном кожухе 2 изоляции, уделена от высокотемпературной камеры 9 и предназначена для размещения в ней контактов нагревателей и выводов электропроводов. 15 Камеры 9 и 1 0 расчленены между собой посредством горловины 12 камеры 9. Горловина 12 снабжена фланцем 1 3 для герметичного кррпления на нем панели 7 секции электронагревателей, 20 при этом фланец 13 отделен от наружной камеры 1 0 воздушным зазором 14, что обеспечивает разрыв теплового моста м ет аллоко не тр укции. 25 Ниши для установки секций электронагревателей снаружи цистерны закрыты крышками 1 5 . Разогрев затвердевшего в котле продукта производится на пунктах слива пу30 тем включения системы подогрева, при этом происходит нагревание воздуха в замкнутом объеме, образованном внутренним кожухом 3 изоляции и поверхностью котла 1. Защитные экраны 1 1 , установленные между секциями электронагрева- 35 телей и котлом, предохраняют последний от местных перегревов. Нагретый воздух, конвективно распространяясь вокруг котла, равномерно разогревает его поверх40 ность. Тепловая изоляция котла, герметичное крепление панели секций нагревателей на фланце горловины внутренней кпмерьг, а также разрыв тепловых мостов в ішшах секций электронагревателей обеспечивают сохранение тепловой энергии расплавленного продукті в котле цистерны без дополіштельной укладки съемных теплоизоляционных матов в наружной каморе 10, затрудняющих доступ к элементам системы олектрообогрева. В то же время наличие горловины 12 способствует удалению контактов нагревателей из высокотемпературной зоны и, с одной стороны, улучшает режим эксплуатации силовых электрических проводов її самих нагревателей, повышая срок их службы, а с другой стороны, улучшает обзор и доступ к ним при техническом о бел ужив ании. Ф о р м у л а и з о б р е т е н и я Цистерна для транспортирования затвердевающих жидкостей, содержащая котел с тепловой изоляцией, в нижней части которой установлены две последовательно расположенные и расчлененные между собой камеры для электрических нагревателей, в одной из которых размещена активная часть нагревателей, а в другой ~ их выводы, о т л и ч а ю щ а я с я тем, что, с целью повышения эксплуатационной надежности, камера, в которой размешена активная часть нагревателей, снабжена горловиной с фланцем для крепления съемной панели с нагревателями и отделена от другой упомянутой камеры воздушным зазором. Источники информации, принятые во внимание при экспертизе 1. Чертеж № 1 4 8 0 . 2 7 - 0 0 0 - 3 "Электрооборудование цистерны для перевозки расплавленной серы*. 0G. 1 2 . 7 3 . Хранится в библиотеке Производственного объединения "Ждановтяжмаш" (прототип). 706271 Фиг 4 Фиг г . 706271 Вид 6 Редактор Т. Горячева Составитель Е. Макровип Техред Э, Чужик . Корректор Т. Скворіктл Заказ 8139/12 * Тираж 590 Подписное Ї1НИИІІИ Государственного комитета СССР по долам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП 'Патент*, г. Ужгород, ул. Проектная, 4
