Відцентрова машина для розсівання сипкого матеріалу у вітряну погоду

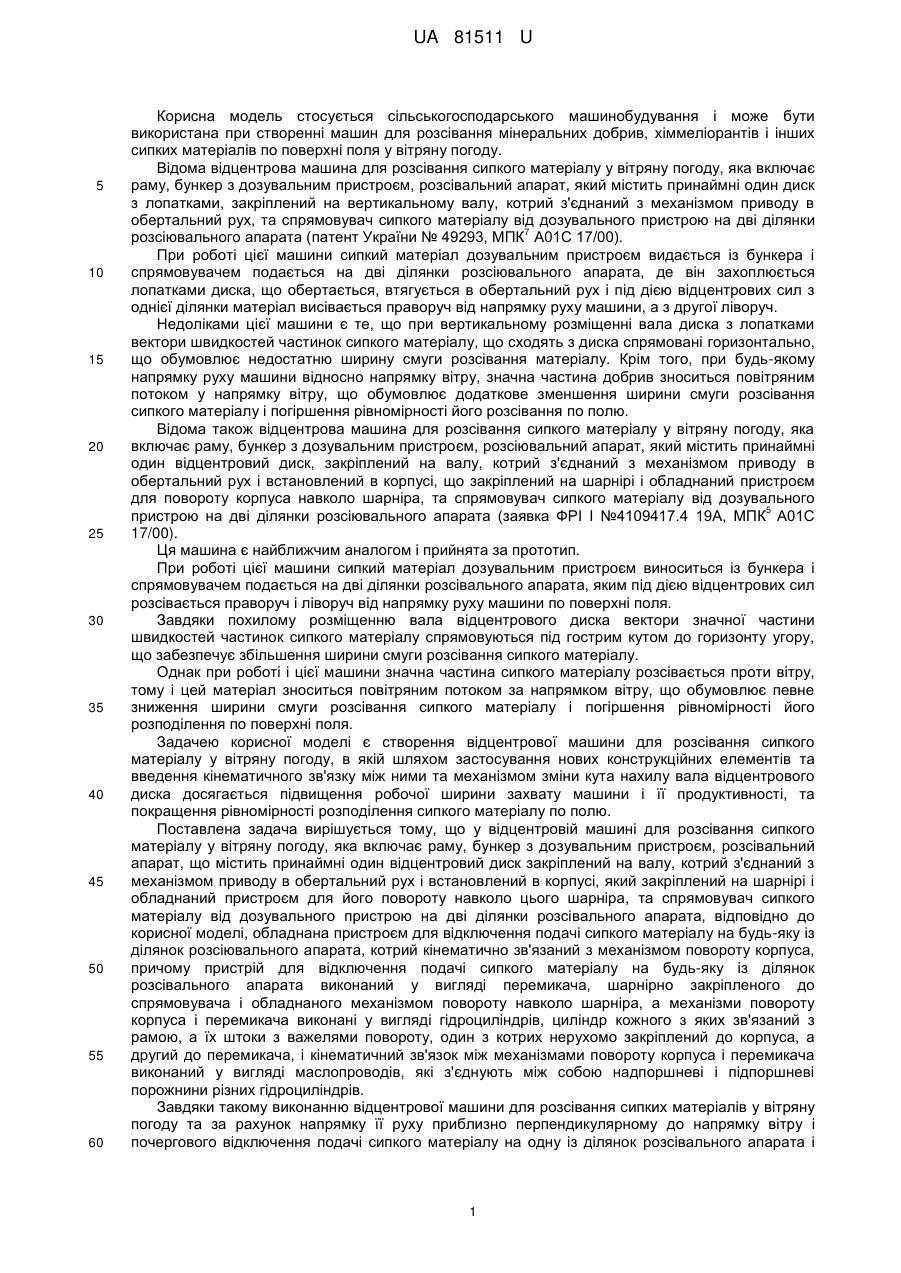

Реферат: Відцентрова машина для розсівання сипкого матеріалу у вітряну погоду, яка включає раму, бункер з дозувальним пристроєм, відцентровий розсівальний апарат, який містить принаймні один диск з лопатками, закріплений на валу, котрий з'єднаний з механізмом приводу в обертальний рух і встановлений в корпусі, що закріплений на шарнірі і обладнаний механізмом повороту корпуса навколо цього шарніра та спрямовувач сипкого матеріалу від дозувального пристрою на дві ділянки розсівального апарата, яка обладнана пристроєм для відключення подачі сипкого матеріалу на будь-яку із ділянок розсівального апарата, котрий кінематично зв'язаний з механізмом повороту корпуса, в якому встановлений вал розсівального апарата. UA 81511 U (12) UA 81511 U UA 81511 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується сільськогосподарського машинобудування і може бути використана при створенні машин для розсівання мінеральних добрив, хіммеліорантів і інших сипких матеріалів по поверхні поля у вітряну погоду. Відома відцентрова машина для розсівання сипкого матеріалу у вітряну погоду, яка включає раму, бункер з дозувальним пристроєм, розсівальний апарат, який містить принаймні один диск з лопатками, закріплений на вертикальному валу, котрий з'єднаний з механізмом приводу в обертальний рух, та спрямовувач сипкого матеріалу від дозувального пристрою на дві ділянки 7 розсіювального апарата (патент України № 49293, МПК А01С 17/00). При роботі цієї машини сипкий матеріал дозувальним пристроєм видається із бункера і спрямовувачем подається на дві ділянки розсіювального апарата, де він захоплюється лопатками диска, що обертається, втягується в обертальний рух і під дією відцентрових сил з однієї ділянки матеріал висівається праворуч від напрямку руху машини, а з другої ліворуч. Недоліками цієї машини є те, що при вертикальному розміщенні вала диска з лопатками вектори швидкостей частинок сипкого матеріалу, що сходять з диска спрямовані горизонтально, що обумовлює недостатню ширину смуги розсівання матеріалу. Крім того, при будь-якому напрямку руху машини відносно напрямку вітру, значна частина добрив зноситься повітряним потоком у напрямку вітру, що обумовлює додаткове зменшення ширини смуги розсівання сипкого матеріалу і погіршення рівномірності його розсівання по полю. Відома також відцентрова машина для розсівання сипкого матеріалу у вітряну погоду, яка включає раму, бункер з дозувальним пристроєм, розсіювальний апарат, який містить принаймні один відцентровий диск, закріплений на валу, котрий з'єднаний з механізмом приводу в обертальний рух і встановлений в корпусі, що закріплений на шарнірі і обладнаний пристроєм для повороту корпуса навколо шарніра, та спрямовувач сипкого матеріалу від дозувального 5 пристрою на дві ділянки розсіювального апарата (заявка ФРІ І №4109417.4 19А, МПК А01С 17/00). Ця машина є найближчим аналогом і прийнята за прототип. При роботі цієї машини сипкий матеріал дозувальним пристроєм виноситься із бункера і спрямовувачем подається на дві ділянки розсівального апарата, яким під дією відцентрових сил розсівається праворуч і ліворуч від напрямку руху машини по поверхні поля. Завдяки похилому розміщенню вала відцентрового диска вектори значної частини швидкостей частинок сипкого матеріалу спрямовуються під гострим кутом до горизонту угору, що забезпечує збільшення ширини смуги розсівання сипкого матеріалу. Однак при роботі і цієї машини значна частина сипкого матеріалу розсівається проти вітру, тому і цей матеріал зноситься повітряним потоком за напрямком вітру, що обумовлює певне зниження ширини смуги розсівання сипкого матеріалу і погіршення рівномірності його розподілення по поверхні поля. Задачею корисної моделі є створення відцентрової машини для розсівання сипкого матеріалу у вітряну погоду, в якій шляхом застосування нових конструкційних елементів та введення кінематичного зв'язку між ними та механізмом зміни кута нахилу вала відцентрового диска досягається підвищення робочої ширини захвату машини і її продуктивності, та покращення рівномірності розподілення сипкого матеріалу по полю. Поставлена задача вирішується тому, що у відцентровій машині для розсівання сипкого матеріалу у вітряну погоду, яка включає раму, бункер з дозувальним пристроєм, розсівальний апарат, що містить принаймні один відцентровий диск закріплений на валу, котрий з'єднаний з механізмом приводу в обертальний рух і встановлений в корпусі, який закріплений на шарнірі і обладнаний пристроємдля його повороту навколо цього шарніра, та спрямовувач сипкого матеріалу від дозувального пристрою на дві ділянки розсівального апарата, відповідно до корисної моделі, обладнана пристроєм для відключення подачі сипкого матеріалу на будь-яку із ділянок розсіювального апарата, котрий кінематично зв'язаний з механізмом повороту корпуса, причому пристрій для відключення подачі сипкого матеріалу на будь-яку із ділянок розсівального апарата виконаний у вигляді перемикача, шарнірно закріпленого до спрямовувача і обладнаного механізмом повороту навколо шарніра, а механізми повороту корпуса і перемикача виконані у вигляді гідроциліндрів, циліндр кожного з яких зв'язаний з рамою, а їх штоки з важелями повороту, один з котрих нерухомо закріплений до корпуса, а другий до перемикача, і кінематичний зв'язок між механізмами повороту корпуса і перемикача виконаний у вигляді маслопроводів, які з'єднують між собою надпоршневі і підпоршневі порожнини різних гідроциліндрів. Завдяки такому виконанню відцентрової машини для розсівання сипких матеріалів у вітряну погоду та за рахунок напрямку її руху приблизно перпендикулярному до напрямку вітру і почергового відключення подачі сипкого матеріалу на одну із ділянок розсівального апарата і 1 UA 81511 U 5 10 15 20 25 30 35 40 45 50 відповідної зміни нахилу осі відцентрового диска при розвороті машини, забезпечується розсівання усього сипкого матеріалу тільки за вітром, причому при злітанні із розсівального апарата швидкість переважної більшості його частинок спрямована під гострим кутом до горизонту угору, що забезпечує підвищення робочої ширини захвату машини і її продуктивності та покращення рівномірності розподілення матеріалу по поверхні поля. Приклад виконання відцентрової машини для розсівання сипкого матеріалу у вітряну погоду пояснюється кресленнями, де: Фіг. 1 - загальний вигляд машини - вигляд збоку; Фіг. 2 - загальний вигляд машини - вигляд ззаду; Фіг. 3 - схема кінематичного зв'язку між механізмом повороту корпуса, в якому встановлений вал відцентрового диска та пристрою для відключення подачі сипкого матеріалу на будь-яку із ділянок розсіювального апарата. Відцентрова машина для розсівання сипкого матеріалу у вітряну погоду містить встановлену на колесах 1 раму 2 (фіг. 1), на якій закріплений бункер 3, виконаний у вигляді кузова. На днищі 4 бункера 3 змонтований дозувальний пристрій, виконаний у вигляді прутково-пластинчастого конвеєра 5 і регулювальної заслінки 6. Під заднім кінцем конвеєра 5 розміщений відцентровий розсівальний апарат 7, виконаний у вигляді одного диска з лопатками (хоча може бути і два), який закріплений на валу 8. Вал 8 встановлений в корпусі 9 і з'єднаний з механізмом приводу в обертальний рух, наприклад, гідромотором 10. Корпус 9 закріплений на шарнірі 11 і обладнаний механізмом повороту навколо нього шарніра, виконаним у вигляді гідроциліндра 12, циліндр якого зв'язаний з рамою 2, а шток з важелем повороту 13, закріпленим до корпуса 9. Над розсівальним апаратом 7 встановлений спрямовувач сипкого матеріалу, виконаний з двома конічними жолобами 14 і 15 для подачі матеріалу від дозувального пристрою на дві ділянки розсівального апарата 7. Пристрій для відключення подачі матеріалу на будь-яку із ділянок розсівального апарата 7 виконаний у вигляді перемикача 16), який шарніром 17 закріплений до спрямовувача матеріалу і обладнаний механізмом повороту навколо цього шарніра, який виконаний у вигляді гідроциліндра 18 (фіг. 3), циліндр котрого зв'язаний рамою 2, а шток з важелем повороту 19, закріпленого до перемикача 16. Кінематичний зв'язок між механізмами повороту корпуса 9 і перемикача 16 виконаний у вигляді двох маслопроводів 20 і 21 (фіг. 3), які з'єднують між собою надпоршневі і підпоршневі порожнини різних гідроциліндрів 12 і 18. Перед початком роботи цієї машини у вітряну погоду вибирається напрямок її руху близьким до перпендикулярного відносно напрямку вітру і за допомогою гідроциліндрів 12 і 18 шляхом відповідного спрямування масла від гідросистеми трактора встановлюють перемикач 16 в положення "С" або "В" (фіг. 3) щоб відключити подачу сипкого матеріалу на ділянку розсівального апарата 7, з якої сипкий матеріал повинен розсіватись проти вітру, одночасно з цим за рахунок кінематичного зв'язку через маслопроводи 20 і 21 між механізмами повороту корпуса 9 і перемикача 16 у відповідний бік ("С" або "В") нахиляється вал 8 розсівального апарата 7 так, щоб вектори швидкостей частинок сипкого матеріалу при злітанні з розсівального апарата спрямовувались за вітром під гострим кутом до горизонту угору. При роботі машини сипкий матеріал конвеєром 5, установленою заслінкою 6 дозою, виноситься із бункера 3 і спрямовується на одну ділянку розсівального апарата 7, яким під дією відцентрових сил розсівається в один бік відносно напрямку руху машини, причому за вітром, а швидкість його частинок спрямована під гострим кутом до горизонту угору. Після розвороту машини на поворотній смузі за допомогою гідроциліндрів 12 і 18 перемикач 16 встановлюється для подачі сипкого матеріалу на іншу (другу) ділянку розсівального органа 7, а вал 8 нахиляється у протилежну сторону. Тому при русі машини у зворотному напрямку сипкий матеріал також спрямовується за вітром і під гострим кутом до горизонту угору. За рахунок спрямування усього сипкого матеріалу при його розсіванні весь час за вітром і під гострим кутом до горизонту угору забезпечується збільшення робочої ширини захвату і відповідного зростання продуктивності машини та покращення рівномірності розподілення матеріалу по полю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Відцентрова машина для розсівання сипкого матеріалу у вітряну погоду, яка включає раму, бункер з дозувальним пристроєм, відцентровий розсівальний апарат, який містить принаймні один диск з лопатками, закріплений на валу, котрий з'єднаний з механізмом приводу в обертальний рух і встановлений в корпусі, що закріплений на шарнірі і обладнаний механізмом повороту корпуса навколо цього шарніра, та спрямовувач сипкого матеріалу від дозувального пристрою на дві ділянки розсівального апарата, яка відрізняється тим, що обладнана 2 UA 81511 U 5 10 пристроєм для відключення подачі сипкого матеріалу на будь-яку із ділянок розсівального апарата, котрий кінематично зв'язаний з механізмом повороту корпуса, в якому встановлений вал розсівального апарата. 2. Відцентрова машина за п. 1, яка відрізняється тим, що пристрій для відключення подачі сипкого матеріалу на будь-яку із ділянок розсівального апарата виконаний у вигляді перемикача, шарнірно закріпленого до спрямовувача і обладнаного механізмом повороту навколо шарніра, а механізми повороту корпуса та перемикача виконані у вигляді гідроциліндрів, кожний циліндр яких зв'язаний з рамою, а їх штоки з важелями повороту, один з котрих нерухомо закріплений до корпуса, а другий до перемикача, причому кінематичний зв'язок між механізмами повороту корпуса і перемикача виконаний у вигляді маслопроводів, які з'єднують між собою надпоршневі і підпоршневі порожнини різних гідроциліндрів. 3 UA 81511 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
