Дозатор-змішувач

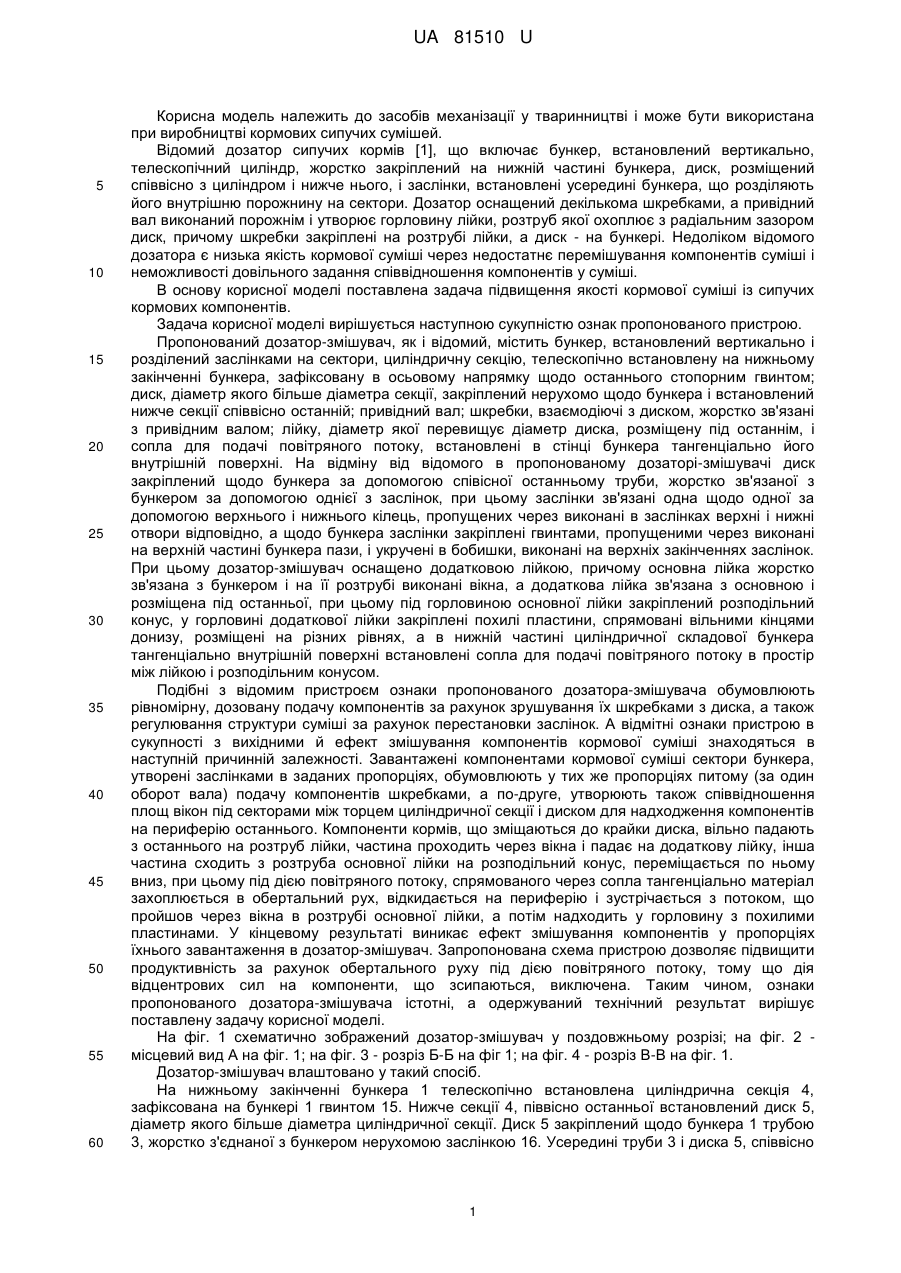

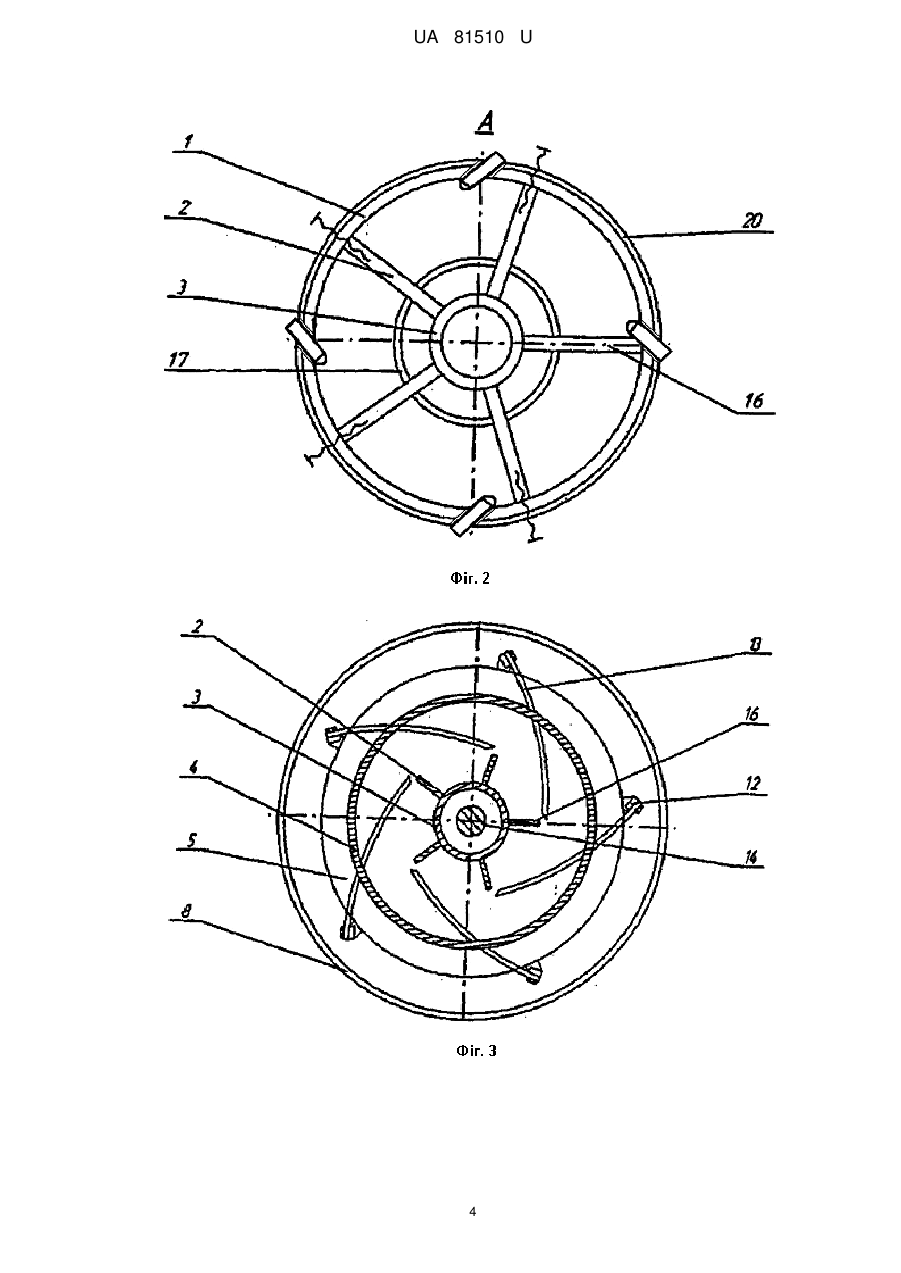

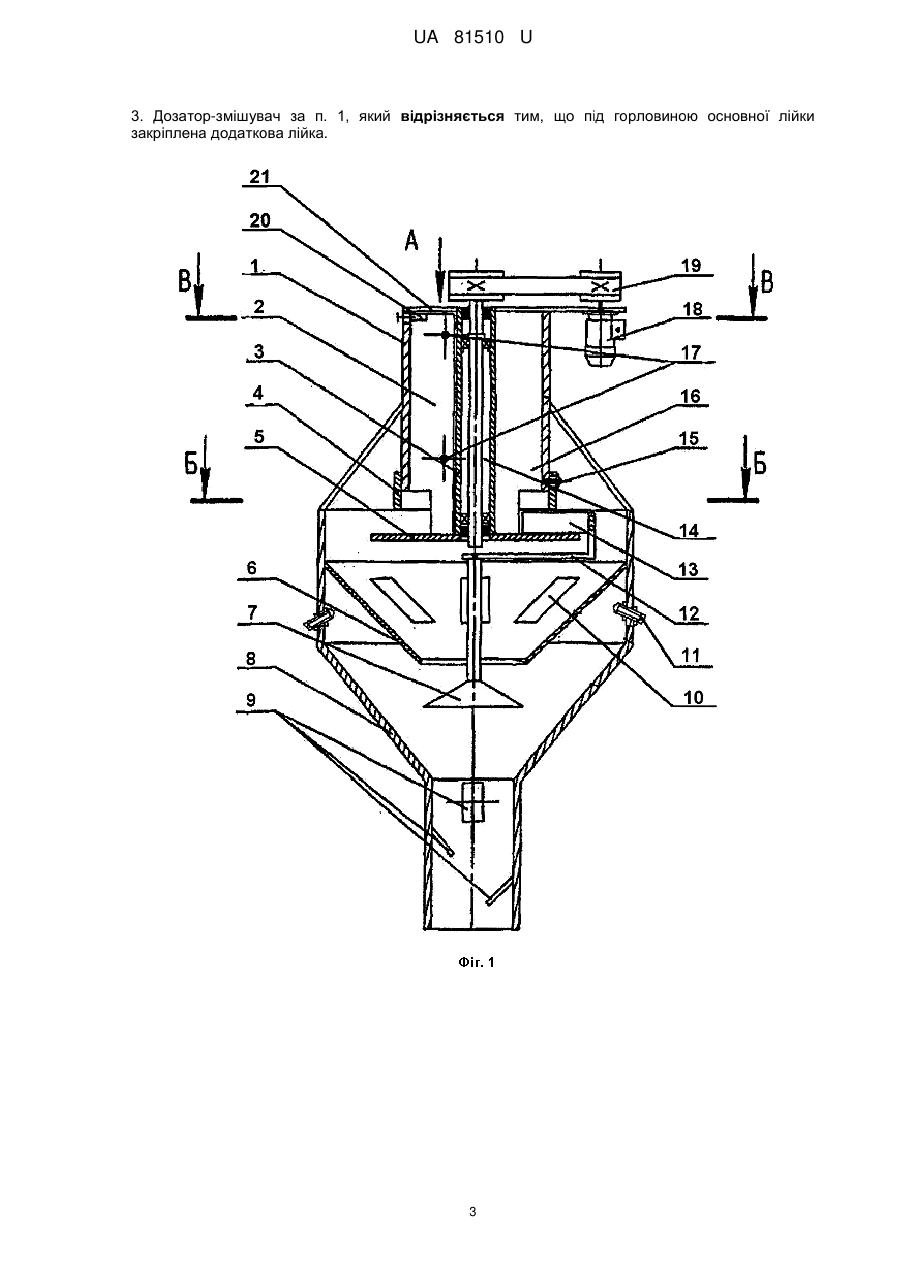

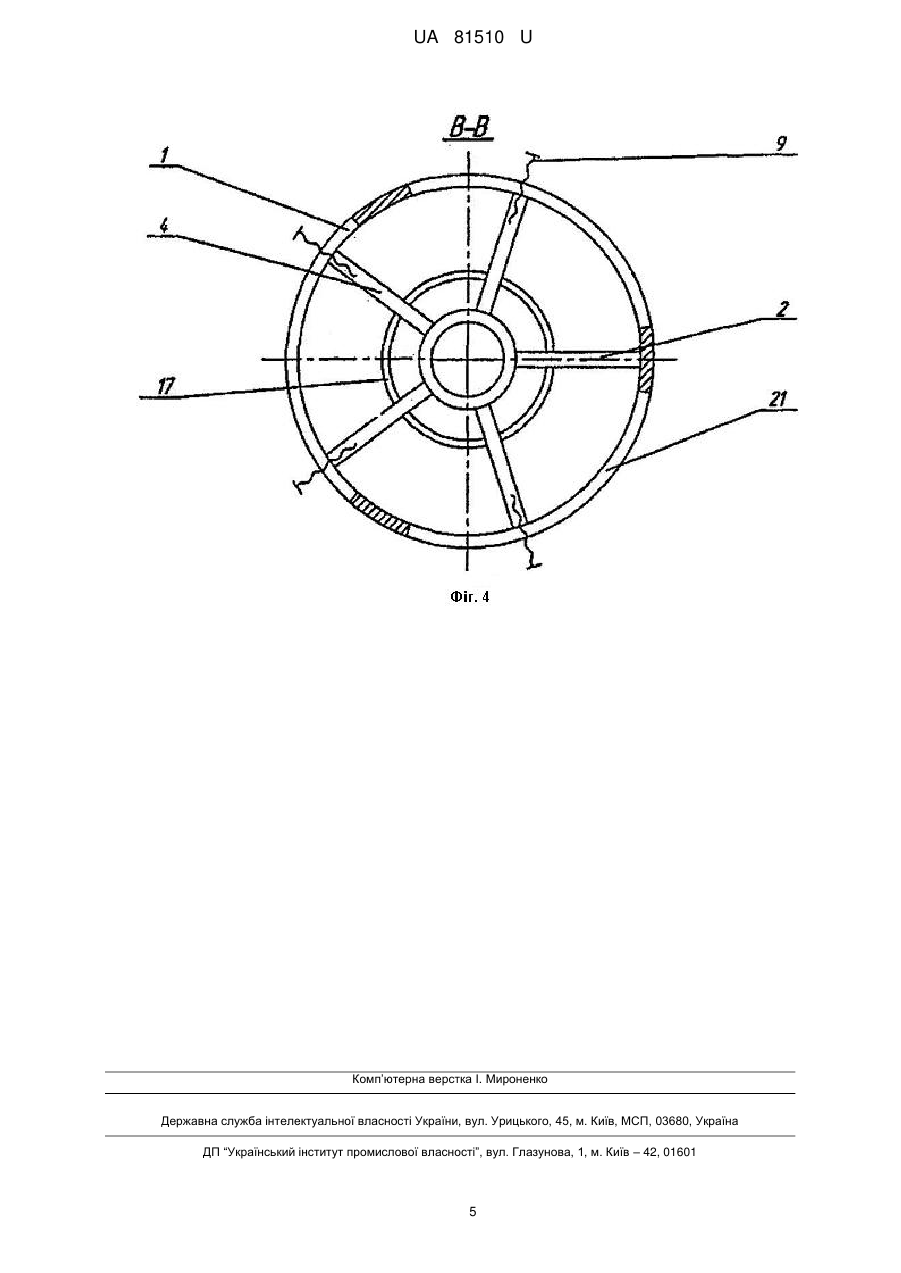

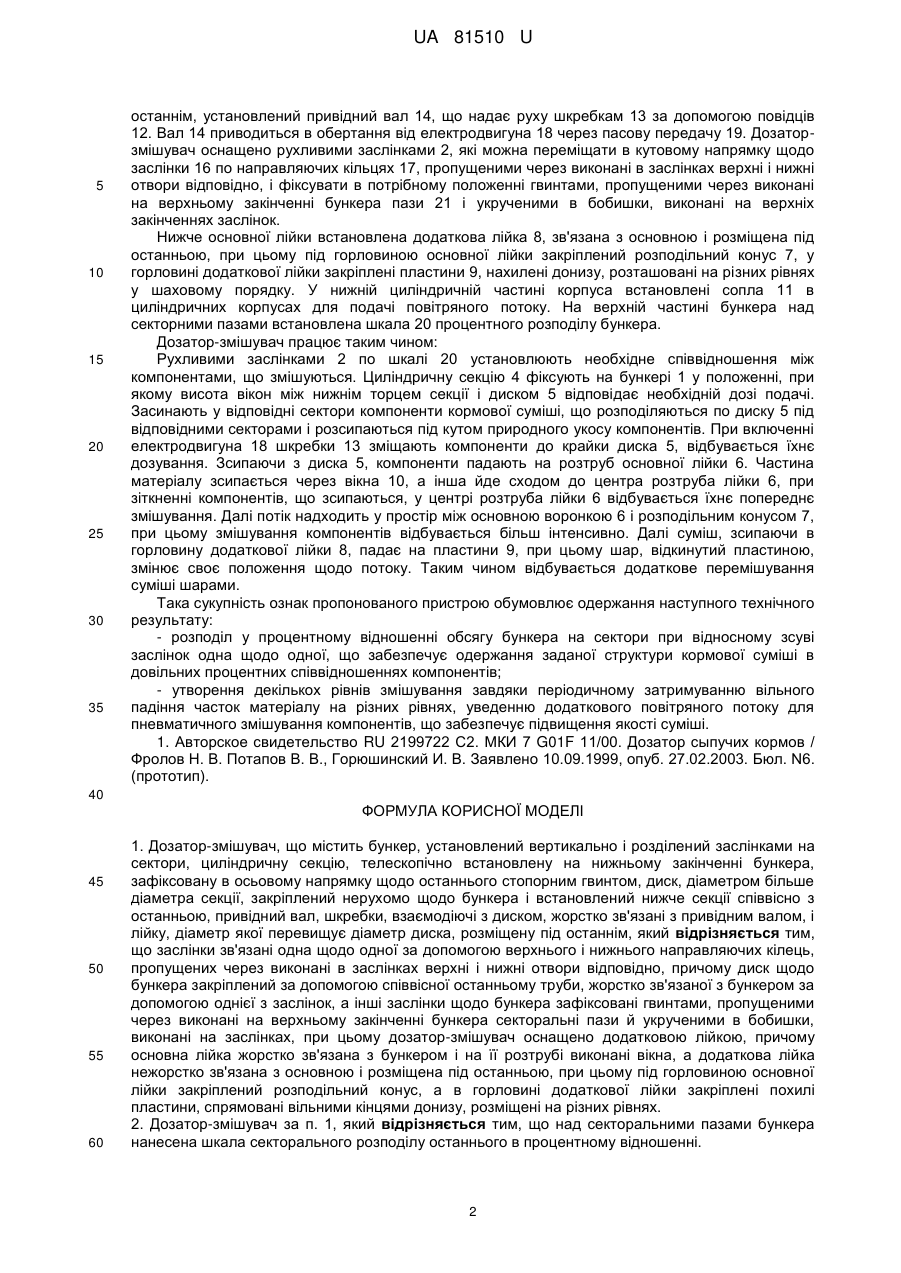

Реферат: UA 81510 U UA 81510 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів механізації у тваринництві і може бути використана при виробництві кормових сипучих сумішей. Відомий дозатор сипучих кормів [1], що включає бункер, встановлений вертикально, телескопічний циліндр, жорстко закріплений на нижній частині бункера, диск, розміщений співвісно з циліндром і нижче нього, і заслінки, встановлені усередині бункера, що розділяють його внутрішню порожнину на сектори. Дозатор оснащений декількома шкребками, а привідний вал виконаний порожнім і утворює горловину лійки, розтруб якої охоплює з радіальним зазором диск, причому шкребки закріплені на розтрубі лійки, а диск - на бункері. Недоліком відомого дозатора є низька якість кормової суміші через недостатнє перемішування компонентів суміші і неможливості довільного задання співвідношення компонентів у суміші. В основу корисної моделі поставлена задача підвищення якості кормової суміші із сипучих кормових компонентів. Задача корисної моделі вирішується наступною сукупністю ознак пропонованого пристрою. Пропонований дозатор-змішувач, як і відомий, містить бункер, встановлений вертикально і розділений заслінками на сектори, циліндричну секцію, телескопічно встановлену на нижньому закінченні бункера, зафіксовану в осьовому напрямку щодо останнього стопорним гвинтом; диск, діаметр якого більше діаметра секції, закріплений нерухомо щодо бункера і встановлений нижче секції співвісно останній; привідний вал; шкребки, взаємодіючі з диском, жорстко зв'язані з привідним валом; лійку, діаметр якої перевищує діаметр диска, розміщену під останнім, і сопла для подачі повітряного потоку, встановлені в стінці бункера тангенціально його внутрішній поверхні. На відміну від відомого в пропонованому дозаторі-змішувачі диск закріплений щодо бункера за допомогою співісної останньому труби, жорстко зв'язаної з бункером за допомогою однієї з заслінок, при цьому заслінки зв'язані одна щодо одної за допомогою верхнього і нижнього кілець, пропущених через виконані в заслінках верхні і нижні отвори відповідно, а щодо бункера заслінки закріплені гвинтами, пропущеними через виконані на верхній частині бункера пази, і укручені в бобишки, виконані на верхніх закінченнях заслінок. При цьому дозатор-змішувач оснащено додатковою лійкою, причому основна лійка жорстко зв'язана з бункером і на її розтрубі виконані вікна, а додаткова лійка зв'язана з основною і розміщена під останньої, при цьому під горловиною основної лійки закріплений розподільний конус, у горловині додаткової лійки закріплені похилі пластини, спрямовані вільними кінцями донизу, розміщені на різних рівнях, а в нижній частині циліндричної складової бункера тангенціально внутрішній поверхні встановлені сопла для подачі повітряного потоку в простір між лійкою і розподільним конусом. Подібні з відомим пристроєм ознаки пропонованого дозатора-змішувача обумовлюють рівномірну, дозовану подачу компонентів за рахунок зрушування їх шкребками з диска, а також регулювання структури суміші за рахунок перестановки заслінок. А відмітні ознаки пристрою в сукупності з вихідними й ефект змішування компонентів кормової суміші знаходяться в наступній причинній залежності. Завантажені компонентами кормової суміші сектори бункера, утворені заслінками в заданих пропорціях, обумовлюють у тих же пропорціях питому (за один оборот вала) подачу компонентів шкребками, а по-друге, утворюють також співвідношення площ вікон під секторами між торцем циліндричної секції і диском для надходження компонентів на периферію останнього. Компоненти кормів, що зміщаються до крайки диска, вільно падають з останнього на розтруб лійки, частина проходить через вікна і падає на додаткову лійку, інша частина сходить з розтруба основної лійки на розподільний конус, переміщається по ньому вниз, при цьому під дією повітряного потоку, спрямованого через сопла тангенціально матеріал захоплюється в обертальний рух, відкидається на периферію і зустрічається з потоком, що пройшов через вікна в розтрубі основної лійки, а потім надходить у горловину з похилими пластинами. У кінцевому результаті виникає ефект змішування компонентів у пропорціях їхнього завантаження в дозатор-змішувач. Запропонована схема пристрою дозволяє підвищити продуктивність за рахунок обертального руху під дією повітряного потоку, тому що дія відцентрових сил на компоненти, що зсипаються, виключена. Таким чином, ознаки пропонованого дозатора-змішувача істотні, а одержуваний технічний результат вирішує поставлену задачу корисної моделі. На фіг. 1 схематично зображений дозатор-змішувач у поздовжньому розрізі; на фіг. 2 місцевий вид А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг 1; на фіг. 4 - розріз В-В на фіг. 1. Дозатор-змішувач влаштовано у такий спосіб. На нижньому закінченні бункера 1 телескопічно встановлена циліндрична секція 4, зафіксована на бункері 1 гвинтом 15. Нижче секції 4, піввісно останньої встановлений диск 5, діаметр якого більше діаметра циліндричної секції. Диск 5 закріплений щодо бункера 1 трубою 3, жорстко з'єднаної з бункером нерухомою заслінкою 16. Усередині труби 3 і диска 5, співвісно 1 UA 81510 U 5 10 15 20 25 30 35 останнім, установлений привідний вал 14, що надає руху шкребкам 13 за допомогою повідців 12. Вал 14 приводиться в обертання від електродвигуна 18 через пасову передачу 19. Дозаторзмішувач оснащено рухливими заслінками 2, які можна переміщати в кутовому напрямку щодо заслінки 16 по направляючих кільцях 17, пропущеними через виконані в заслінках верхні і нижні отвори відповідно, і фіксувати в потрібному положенні гвинтами, пропущеними через виконані на верхньому закінченні бункера пази 21 і укрученими в бобишки, виконані на верхніх закінченнях заслінок. Нижче основної лійки встановлена додаткова лійка 8, зв'язана з основною і розміщена під останньою, при цьому під горловиною основної лійки закріплений розподільний конус 7, у горловині додаткової лійки закріплені пластини 9, нахилені донизу, розташовані на різних рівнях у шаховому порядку. У нижній циліндричній частині корпуса встановлені сопла 11 в циліндричних корпусах для подачі повітряного потоку. На верхній частині бункера над секторними пазами встановлена шкала 20 процентного розподілу бункера. Дозатор-змішувач працює таким чином: Рухливими заслінками 2 по шкалі 20 установлюють необхідне співвідношення між компонентами, що змішуються. Циліндричну секцію 4 фіксують на бункері 1 у положенні, при якому висота вікон між нижнім торцем секції і диском 5 відповідає необхідній дозі подачі. Засинають у відповідні сектори компоненти кормової суміші, що розподіляються по диску 5 під відповідними секторами і розсипаються під кутом природного укосу компонентів. При включенні електродвигуна 18 шкребки 13 зміщають компоненти до крайки диска 5, відбувається їхнє дозування. Зсипаючи з диска 5, компоненти падають на розтруб основної лійки 6. Частина матеріалу зсипається через вікна 10, а інша йде сходом до центра розтруба лійки 6, при зіткненні компонентів, що зсипаються, у центрі розтруба лійки 6 відбувається їхнє попереднє змішування. Далі потік надходить у простір між основною воронкою 6 і розподільним конусом 7, при цьому змішування компонентів відбувається більш інтенсивно. Далі суміш, зсипаючи в горловину додаткової лійки 8, падає на пластини 9, при цьому шар, відкинутий пластиною, змінює своє положення щодо потоку. Таким чином відбувається додаткове перемішування суміші шарами. Така сукупність ознак пропонованого пристрою обумовлює одержання наступного технічного результату: - розподіл у процентному відношенні обсягу бункера на сектори при відносному зсуві заслінок одна щодо одної, що забезпечує одержання заданої структури кормової суміші в довільних процентних співвідношеннях компонентів; - утворення декількох рівнів змішування завдяки періодичному затримуванню вільного падіння часток матеріалу на різних рівнях, уведенню додаткового повітряного потоку для пневматичного змішування компонентів, що забезпечує підвищення якості суміші. 1. Авторское свидетельство RU 2199722 С2. МКИ 7 G01F 11/00. Дозатор сыпучих кормов / Фролов Н. В. Потапов В. В., Горюшинский И. В. Заявлено 10.09.1999, опуб. 27.02.2003. Бюл. N6. (прототип). 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Дозатор-змішувач, що містить бункер, установлений вертикально і розділений заслінками на сектори, циліндричну секцію, телескопічно встановлену на нижньому закінченні бункера, зафіксовану в осьовому напрямку щодо останнього стопорним гвинтом, диск, діаметром більше діаметра секції, закріплений нерухомо щодо бункера і встановлений нижче секції співвісно з останньою, привідний вал, шкребки, взаємодіючі з диском, жорстко зв'язані з привідним валом, і лійку, діаметр якої перевищує діаметр диска, розміщену під останнім, який відрізняється тим, що заслінки зв'язані одна щодо одної за допомогою верхнього і нижнього направляючих кілець, пропущених через виконані в заслінках верхні і нижні отвори відповідно, причому диск щодо бункера закріплений за допомогою співвісної останньому труби, жорстко зв'язаної з бункером за допомогою однієї з заслінок, а інші заслінки щодо бункера зафіксовані гвинтами, пропущеними через виконані на верхньому закінченні бункера секторальні пази й укрученими в бобишки, виконані на заслінках, при цьому дозатор-змішувач оснащено додатковою лійкою, причому основна лійка жорстко зв'язана з бункером і на її розтрубі виконані вікна, а додаткова лійка нежорстко зв'язана з основною і розміщена під останньою, при цьому під горловиною основної лійки закріплений розподільний конус, а в горловині додаткової лійки закріплені похилі пластини, спрямовані вільними кінцями донизу, розміщені на різних рівнях. 2. Дозатор-змішувач за п. 1, який відрізняється тим, що над секторальними пазами бункера нанесена шкала секторального розподілу останнього в процентному відношенні. 2 UA 81510 U 3. Дозатор-змішувач за п. 1, який відрізняється тим, що під горловиною основної лійки закріплена додаткова лійка. 3 UA 81510 U 4 UA 81510 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
