Ручний інструмент для обробітку ґрунту з боковими лезами

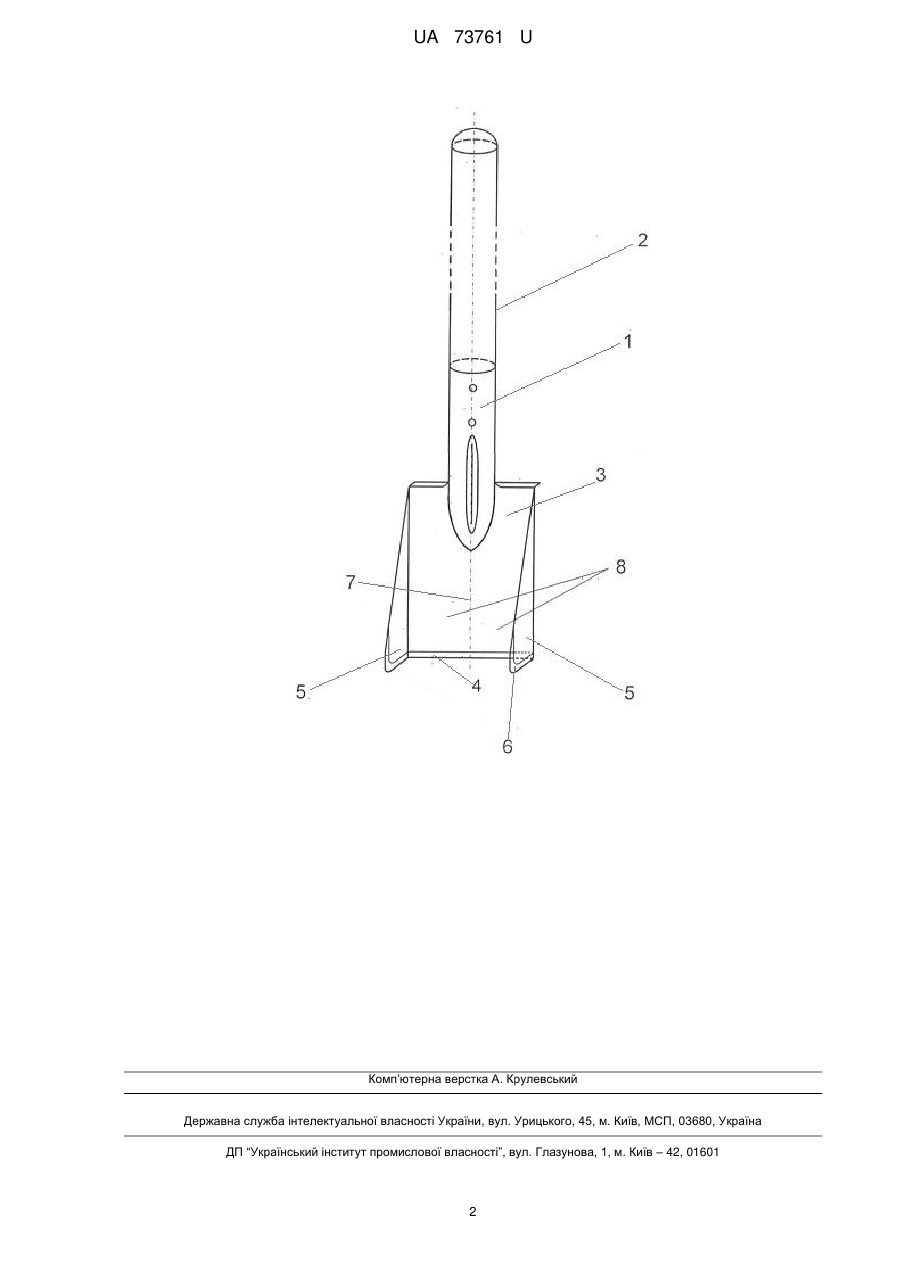

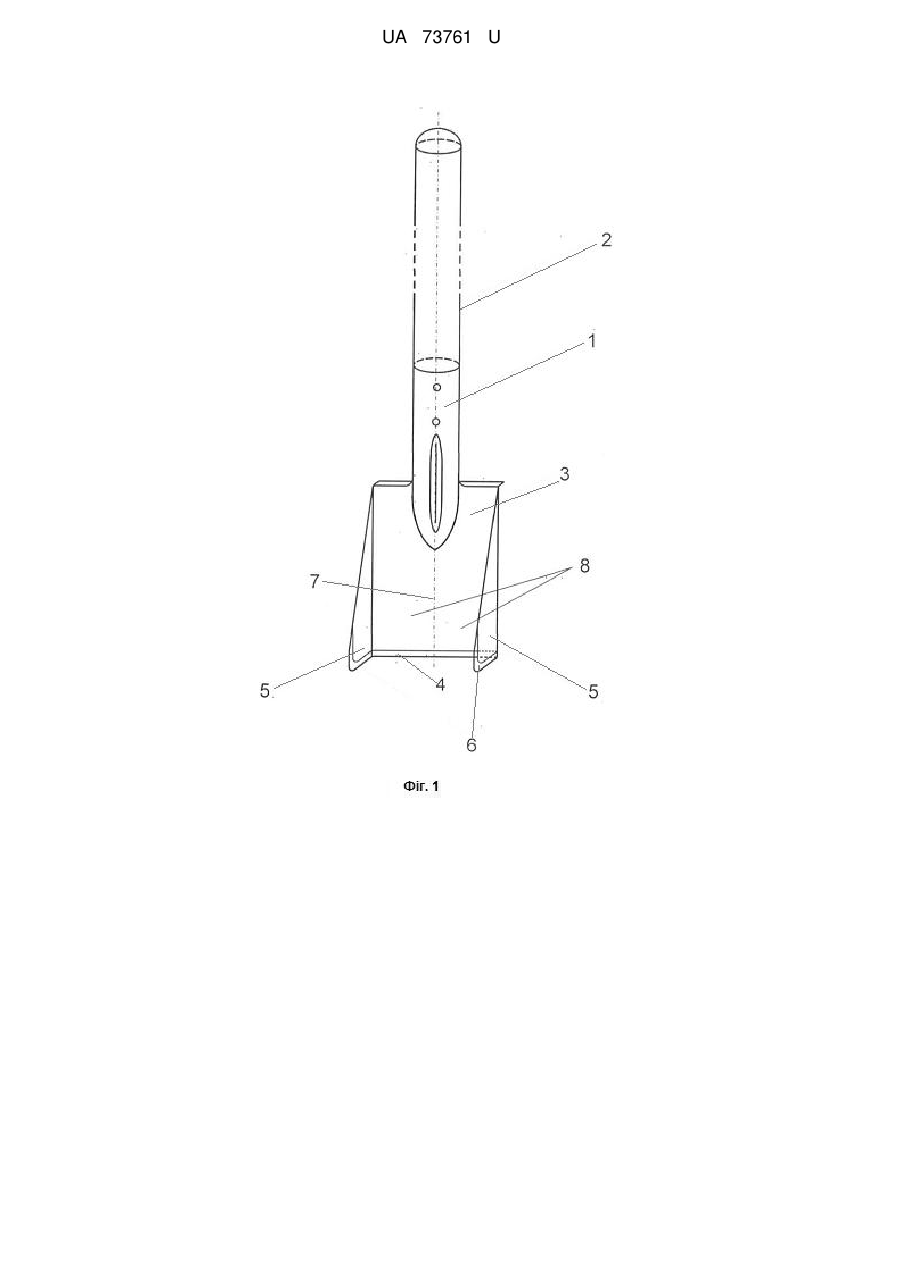

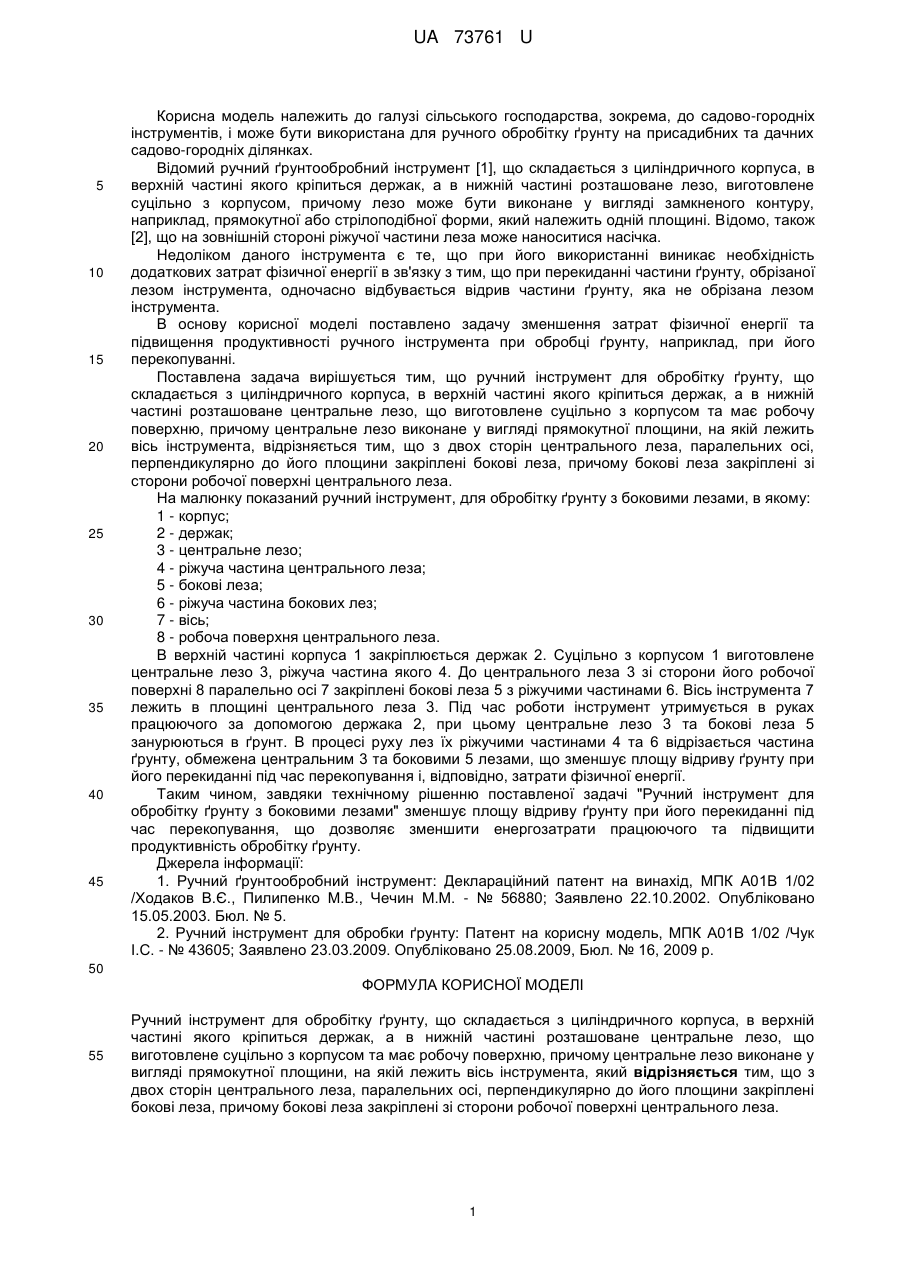

Реферат: UA 73761 U UA 73761 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільського господарства, зокрема, до садово-городніх інструментів, і може бути використана для ручного обробітку ґрунту на присадибних та дачних садово-городніх ділянках. Відомий ручний ґрунтообробний інструмент [1], що складається з циліндричного корпуса, в верхній частині якого кріпиться держак, а в нижній частині розташоване лезо, виготовлене суцільно з корпусом, причому лезо може бути виконане у вигляді замкненого контуру, наприклад, прямокутної або стрілоподібної форми, який належить одній площині. Відомо, також [2], що на зовнішній стороні ріжучої частини леза може наноситися насічка. Недоліком даного інструмента є те, що при його використанні виникає необхідність додаткових затрат фізичної енергії в зв'язку з тим, що при перекиданні частини ґрунту, обрізаної лезом інструмента, одночасно відбувається відрив частини ґрунту, яка не обрізана лезом інструмента. В основу корисної моделі поставлено задачу зменшення затрат фізичної енергії та підвищення продуктивності ручного інструмента при обробці ґрунту, наприклад, при його перекопуванні. Поставлена задача вирішується тим, що ручний інструмент для обробітку ґрунту, що складається з циліндричного корпуса, в верхній частині якого кріпиться держак, а в нижній частині розташоване центральне лезо, що виготовлене суцільно з корпусом та має робочу поверхню, причому центральне лезо виконане у вигляді прямокутної площини, на якій лежить вісь інструмента, відрізняється тим, що з двох сторін центрального леза, паралельних осі, перпендикулярно до його площини закріплені бокові леза, причому бокові леза закріплені зі сторони робочої поверхні центрального леза. На малюнку показаний ручний інструмент, для обробітку ґрунту з боковими лезами, в якому: 1 - корпус; 2 - держак; 3 - центральне лезо; 4 - ріжуча частина центрального леза; 5 - бокові леза; 6 - ріжуча частина бокових лез; 7 - вісь; 8 - робоча поверхня центрального леза. В верхній частині корпуса 1 закріплюється держак 2. Суцільно з корпусом 1 виготовлене центральне лезо 3, ріжуча частина якого 4. До центрального леза 3 зі сторони його робочої поверхні 8 паралельно осі 7 закріплені бокові леза 5 з ріжучими частинами 6. Вісь інструмента 7 лежить в площині центрального леза 3. Під час роботи інструмент утримується в руках працюючого за допомогою держака 2, при цьому центральне лезо 3 та бокові леза 5 занурюються в ґрунт. В процесі руху лез їх ріжучими частинами 4 та 6 відрізається частина ґрунту, обмежена центральним 3 та боковими 5 лезами, що зменшує площу відриву ґрунту при його перекиданні під час перекопування і, відповідно, затрати фізичної енергії. Таким чином, завдяки технічному рішенню поставленої задачі "Ручний інструмент для обробітку ґрунту з боковими лезами" зменшує площу відриву ґрунту при його перекиданні під час перекопування, що дозволяє зменшити енергозатрати працюючого та підвищити продуктивність обробітку ґрунту. Джерела інформації: 1. Ручний ґрунтообробний інструмент: Деклараційний патент на винахід, МПК А01В 1/02 /Ходаков В.Є., Пилипенко М.В., Чечин М.М. - № 56880; Заявлено 22.10.2002. Опубліковано 15.05.2003. Бюл. № 5. 2. Ручний інструмент для обробки ґрунту: Патент на корисну модель, МПК А01В 1/02 /Чук І.С. - № 43605; Заявлено 23.03.2009. Опубліковано 25.08.2009, Бюл. № 16, 2009 р. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ручний інструмент для обробітку ґрунту, що складається з циліндричного корпуса, в верхній частині якого кріпиться держак, а в нижній частині розташоване центральне лезо, що виготовлене суцільно з корпусом та має робочу поверхню, причому центральне лезо виконане у вигляді прямокутної площини, на якій лежить вісь інструмента, який відрізняється тим, що з двох сторін центрального леза, паралельних осі, перпендикулярно до його площини закріплені бокові леза, причому бокові леза закріплені зі сторони робочої поверхні центрального леза. 1 UA 73761 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
