Тризубий розпушувач

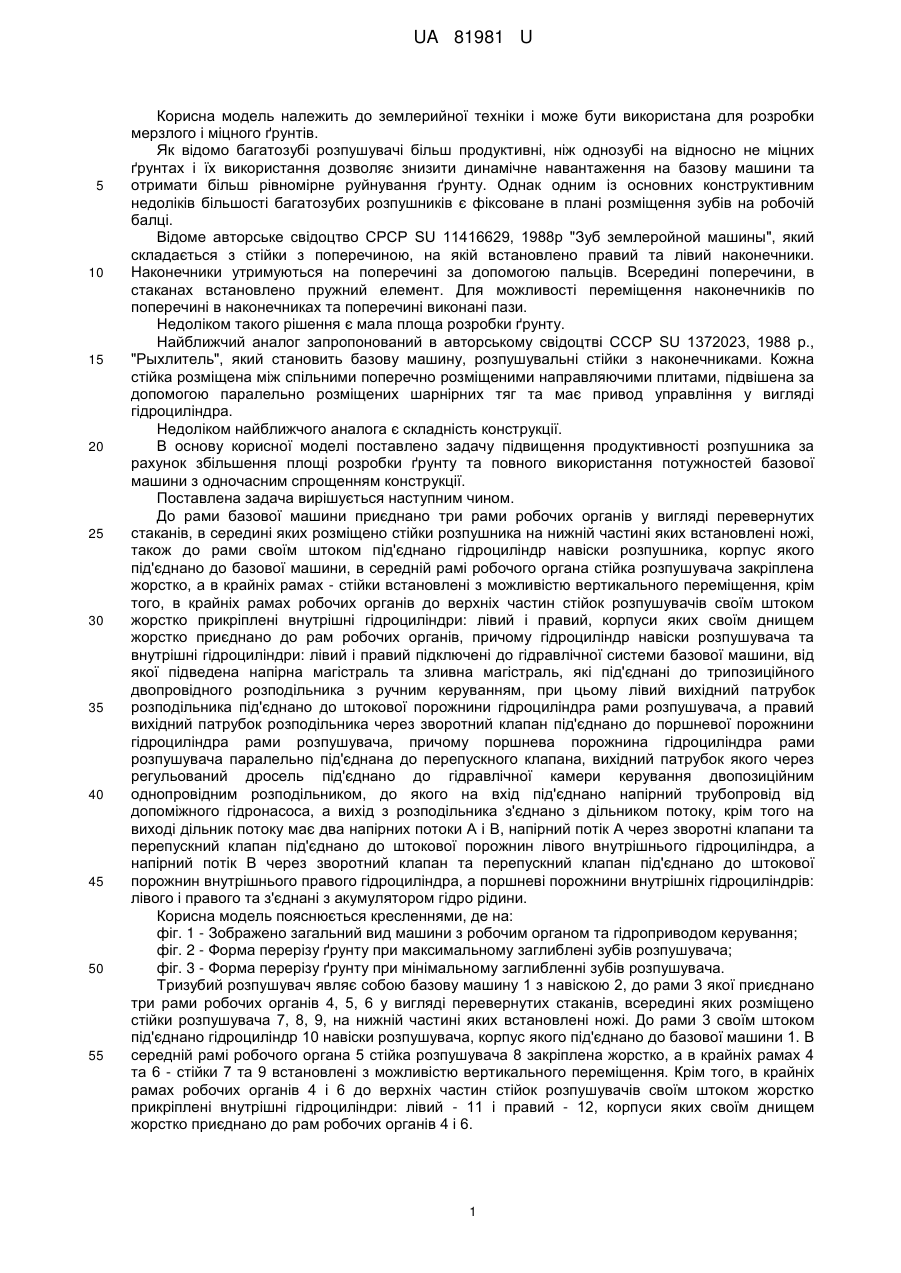

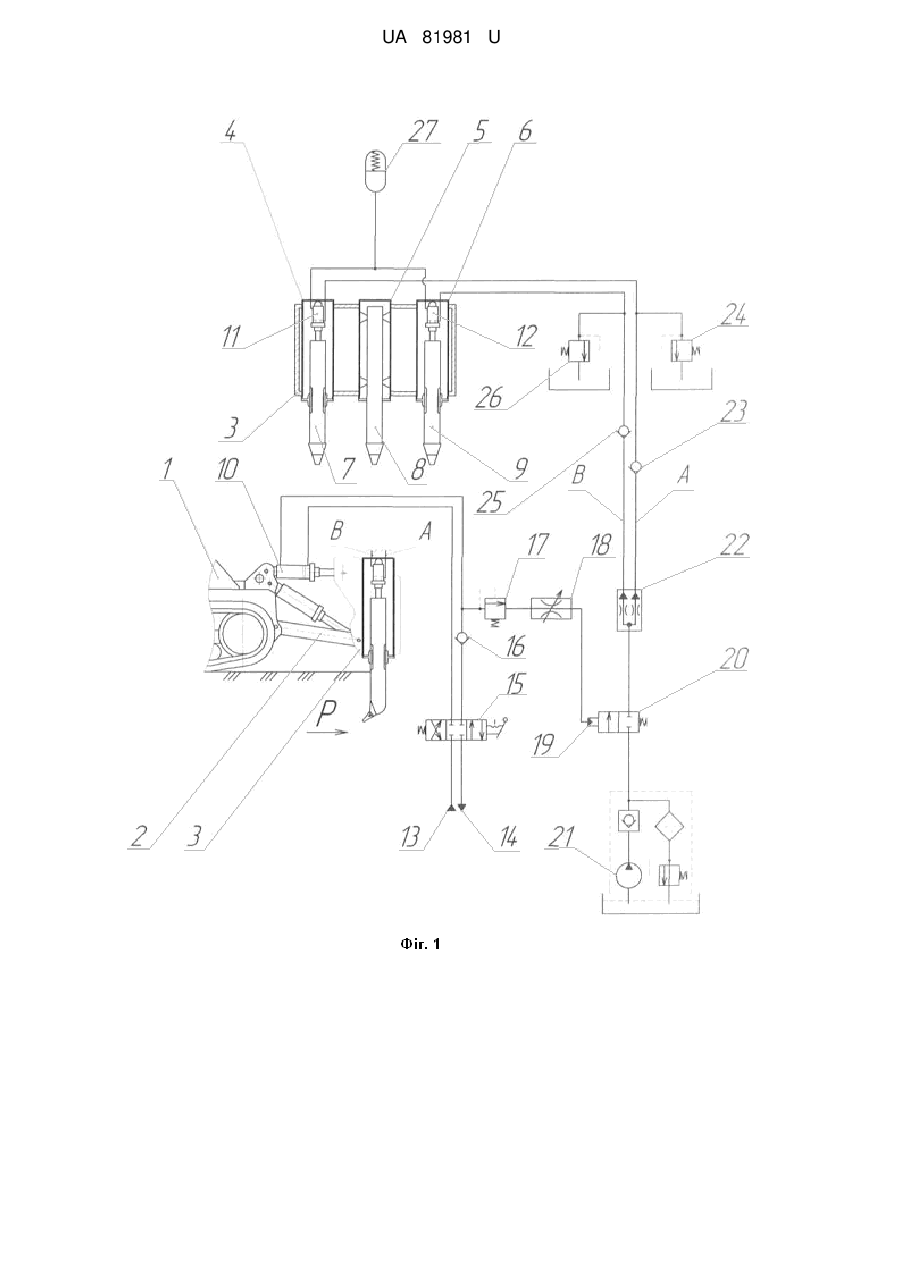

Реферат: UA 81981 U UA 81981 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийної техніки і може бути використана для розробки мерзлого і міцного ґрунтів. Як відомо багатозубі розпушувачі більш продуктивні, ніж однозубі на відносно не міцних ґрунтах і їх використання дозволяє знизити динамічне навантаження на базову машини та отримати більш рівномірне руйнування ґрунту. Однак одним із основних конструктивним недоліків більшості багатозубих розпушників є фіксоване в плані розміщення зубів на робочій балці. Відоме авторське свідоцтво СРСР SU 11416629, 1988р "Зуб землеройной машины", який складається з стійки з поперечиною, на якій встановлено правий та лівий наконечники. Наконечники утримуються на поперечині за допомогою пальців. Всередині поперечини, в стаканах встановлено пружний елемент. Для можливості переміщення наконечників по поперечині в наконечниках та поперечині виконані пази. Недоліком такого рішення є мала площа розробки ґрунту. Найближчий аналог запропонований в авторському свідоцтві СССР SU 1372023, 1988 р., "Рыхлитель", який становить базову машину, розпушувальні стійки з наконечниками. Кожна стійка розміщена між спільними поперечно розміщеними направляючими плитами, підвішена за допомогою паралельно розміщених шарнірних тяг та має привод управління у вигляді гідроциліндра. Недоліком найближчого аналога є складність конструкції. В основу корисної моделі поставлено задачу підвищення продуктивності розпушника за рахунок збільшення площі розробки ґрунту та повного використання потужностей базової машини з одночасним спрощенням конструкції. Поставлена задача вирішується наступним чином. До рами базової машини приєднано три рами робочих органів у вигляді перевернутих стаканів, в середині яких розміщено стійки розпушника на нижній частині яких встановлені ножі, також до рами своїм штоком під'єднано гідроциліндр навіски розпушника, корпус якого під'єднано до базової машини, в середній рамі робочого органа стійка розпушувача закріплена жорстко, а в крайніх рамах - стійки встановлені з можливістю вертикального переміщення, крім того, в крайніх рамах робочих органів до верхніх частин стійок розпушувачів своїм штоком жорстко прикріплені внутрішні гідроциліндри: лівий і правий, корпуси яких своїм днищем жорстко приєднано до рам робочих органів, причому гідроциліндр навіски розпушувача та внутрішні гідроциліндри: лівий і правий підключені до гідравлічної системи базової машини, від якої підведена напірна магістраль та зливна магістраль, які під'єднані до трипозиційного двопровідного розподільника з ручним керуванням, при цьому лівий вихідний патрубок розподільника під'єднано до штокової порожнини гідроциліндра рами розпушувача, а правий вихідний патрубок розподільника через зворотний клапан під'єднано до поршневої порожнини гідроциліндра рами розпушувача, причому поршнева порожнина гідроциліндра рами розпушувача паралельно під'єднана до перепускного клапана, вихідний патрубок якого через регульований дросель під'єднано до гідравлічної камери керування двопозиційним однопровідним розподільником, до якого на вхід під'єднано напірний трубопровід від допоміжного гідронасоса, а вихід з розподільника з'єднано з дільником потоку, крім того на виході дільник потоку має два напірних потоки А і В, напірний потік А через зворотні клапани та перепускний клапан під'єднано до штокової порожнин лівого внутрішнього гідроциліндра, а напірний потік В через зворотний клапан та перепускний клапан під'єднано до штокової порожнин внутрішнього правого гідроциліндра, а поршневі порожнини внутрішніх гідроциліндрів: лівого і правого та з'єднані з акумулятором гідро рідини. Корисна модель пояснюється кресленнями, де на: фіг. 1 - Зображено загальний вид машини з робочим органом та гідроприводом керування; фіг. 2 - Форма перерізу ґрунту при максимальному заглиблені зубів розпушувача; фіг. 3 - Форма перерізу ґрунту при мінімальному заглибленні зубів розпушувача. Тризубий розпушувач являє собою базову машину 1 з навіскою 2, до рами 3 якої приєднано три рами робочих органів 4, 5, 6 у вигляді перевернутих стаканів, всередині яких розміщено стійки розпушувача 7, 8, 9, на нижній частині яких встановлені ножі. До рами 3 своїм штоком під'єднано гідроциліндр 10 навіски розпушувача, корпус якого під'єднано до базової машини 1. В середній рамі робочого органа 5 стійка розпушувача 8 закріплена жорстко, а в крайніх рамах 4 та 6 - стійки 7 та 9 встановлені з можливістю вертикального переміщення. Крім того, в крайніх рамах робочих органів 4 і 6 до верхніх частин стійок розпушувачів своїм штоком жорстко прикріплені внутрішні гідроциліндри: лівий - 11 і правий - 12, корпуси яких своїм днищем жорстко приєднано до рам робочих органів 4 і 6. 1 UA 81981 U 5 10 15 20 25 30 35 40 45 Гідроциліндр 10 навіски розпушувача та внутрішні гідроциліндри: лівий - 11 і правий - 12 підключені до гідравлічної системи базової машини 1, від якої підведена напірна магістраль 13 та зливна магістраль 14, які під'єднані до трипозиційного двопровідного розподільника 15 з ручним керуванням. Лівий вихідний патрубок розподільника 15 під'єднано до штокової порожнини гідроциліндра 10 рами розпушувача, а правий вихідний патрубок розподільника через зворотний клапан 16 під'єднано до поршневої порожнини гідроциліндра 10 рами розпушувача, причому поршнева порожнина гідроциліндра 10 рами розпушувача паралельно під'єднана до перепускного клапана 17, вихідний патрубок якого через регульований дросель 18 під'єднано до гідравлічної камери 19 керування двопозиційним однопровідним розподільником 20, до якого на вхід під'єднано напірний трубопровід від допоміжного гідронасоса 21, а вихід з розподільника 20 з'єднано з дільником потоку 22. На виході дільник потоку 22 має два напірних потоки А і В. Напірний потік А через зворотні клапани 23 та перепускний клапан 24 під'єднано до штокової порожнин внутрішнього лівого гідроциліндра 11, а напірний потік В через зворотний клапан 25 та перепускний клапан 26 під'єднано до штокової порожнини внутрішнього правого гідроциліндра 12. Поршневі порожнини внутрішніх гідроциліндрів лівого - 11 та правого - 12 з'єднані з акумулятором гідрорідини 27. Тризубий розпушник працює наступним чином. Перед початком розпушення шток гідроциліндра 10 навіски розпушувача втягнутий, навіска розпушувача 2 піднята та стійки розпушувача 7, 8 і 9 з ножами знаходяться вище рівня землі та максимально втягнуті в рами робочих органів 4, 5, 6. При русі базової машини 1, стійки розпушувача 7, 8 і 9 з ножами заглиблюються в ґрунт за допомогою навіски 2, після чого машиніст перемикає трипозиційний розподільник 15 в ліве положення, що визиває висування штока гідроциліндра 10 навіски розпушувача, за рахунок чого отримується необхідний кут нахилу стійок 7, 8 і 9 розпушувача. Руйнування ґрунту ножами відбувається за рахунок тяги базової машини 1 при максимальному заглибленні h1 стійок 7, 8, 9 розпушувача. Якщо в процесі роботи, при розпушенні ґрунту, зуби розпушувача наштовхуються на тверді включення або змінюються ґрунтові умови, наприклад міцність ґрунту збільшується, тоді відбувається відхилення стійок розпушувача 7, 8 і 9, що призводить до збільшення тиску рідини в поршневій порожнині гідроциліндра 10 навіски розпушувача, завдяки чому відкривається перепускний клапан 17 і керуюча камера 19 перемикає двопозиційний однопровідний розподільник 20 в ліве положення. При цьому гідрорідина від бака базової машини за допомогою гідронасоса 21 через двопозиційний однопровідний розподільник 20, дільник потоку 22 та зворотні клапани 23 і 25 подається до штокових порожнин внутрішніх гідроциліндрів: лівого - 11 та правого - 12, завдяки чому стійки 7 і 9 розпушувача починають затягуватись в рами робочих органів 4 і 6, таким чином зменшуючи величину заглиблення h2 стійок 7 і 9 з ножами та зменшуючи площу руйнування ґрунту S1 > S2. При цьому гідрорідина з поршневих порожнин внутрішніх гідроциліндрів: лівого - 11 і правого - 12 переміщується до гідроакумулятора 27, заряджаючи його. Якщо міцність ґрунту зменшується, тиск в поршневій порожнині гідроциліндра 10 навіски розпушувача зменшується також і пружина двопозиційного однопровідного розподільника 20 перемикає цей розподільник в праве положення. Також із зменшенням міцності ґрунту опір заглиблення зуба розпушувача зменшується і гідрорідина переміщується з гідроакумулятора 27, до міжпоршневих порожнин внутрішніх гідроциліндрів: лівого - 11 і правого - 12, при цьому гідрорідина зі штокових порожнин через перепускний клапан 24 зливається до бака базової машини. Таким чином досягається максимальна площа розробки ґрунту та повне використання потужностей базової машини, на відносно слабких ґрунтах та максимальне використання потужностей базової машини на міцних та скельних ґрунтах з одночасним спрощенням конструкції. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Тризубий розпушувач, який включає в себе базову машину з навіскою зі стійками з зубцями, який відрізняється тим, що: до рами базової машини приєднано три рами робочих органів у вигляді перевернутих стаканів, всередині яких розміщено стійки розпушувача, на нижній частині яких встановлені ножі, також до рами своїм штоком під'єднано гідроциліндр навіски розпушувача, корпус якого під'єднано до базової машини, в середній рамі робочого органа стійка розпушувача закріплена жорстко, а в крайніх рамах - стійки встановлені з можливістю вертикального переміщення, крім того, в крайніх рамах робочих органів до верхніх частин стійок розпушувачів своїм штоком жорстко 2 UA 81981 U 5 10 15 прикріплені внутрішні гідроциліндри: лівий і правий, корпуси яких своїм днищем жорстко приєднано до рам робочих органів, причому гідроциліндр навіски розпушувача та внутрішні гідроциліндри: лівий і правий підключені до гідравлічної системи базової машини, від якої підведена напірна магістраль та зливна магістраль, які під'єднані до трипозиційного двопровідного розподільника з ручним керуванням, при цьому лівий вихідний патрубок розподільника під'єднано до штокової порожнини гідроциліндра рами розпушувача, а правий вихідний патрубок розподільника через зворотний клапан під'єднано до поршневої порожнини гідроциліндра рами розпушувача, причому поршнева порожнина гідроциліндра рами розпушувача паралельно під'єднана до перепускного клапана, вихідний патрубок якого через регульований дросель під'єднано до гідравлічної камери керування двопозиційним однопровідним розподільником, до якого на вхід під'єднано напірний трубопровід від допоміжного гідронасоса, а вихід з розподільника з'єднано з дільником потоку, крім того, на виході дільник потоку має два напірних потоки А і В, напірний потік А через зворотні клапани та перепускний клапан під'єднано до штокової порожнини лівого внутрішнього гідроциліндра, а напірний потік В через зворотний клапан та перепускний клапан під'єднано до штокової порожнин внутрішнього правого гідроциліндра, а поршневі порожнини внутрішніх гідроциліндрів: лівого і правого, з'єднані з акумулятором гідрорідини. 3 UA 81981 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
