Спосіб отримання радіальних пиломатеріалів

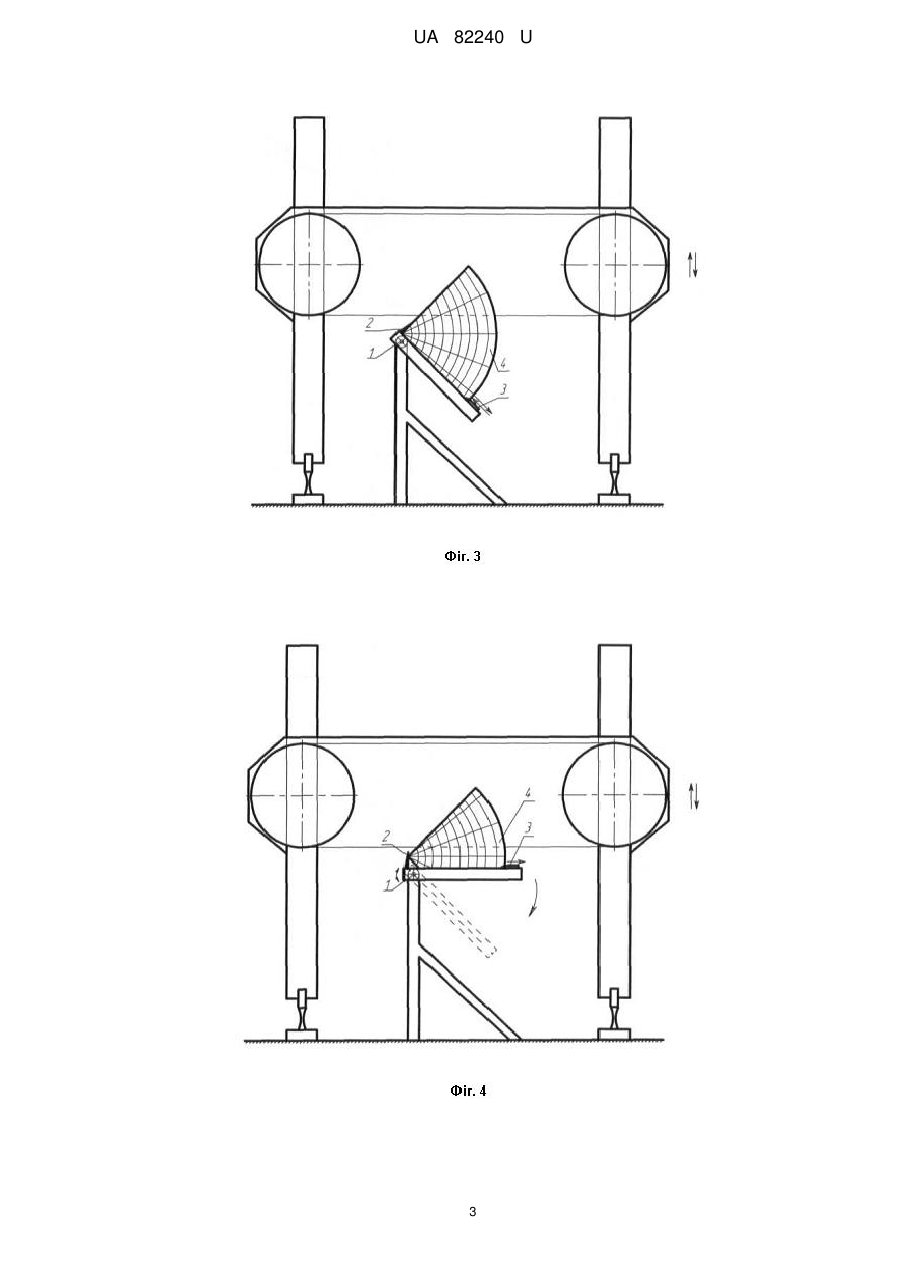

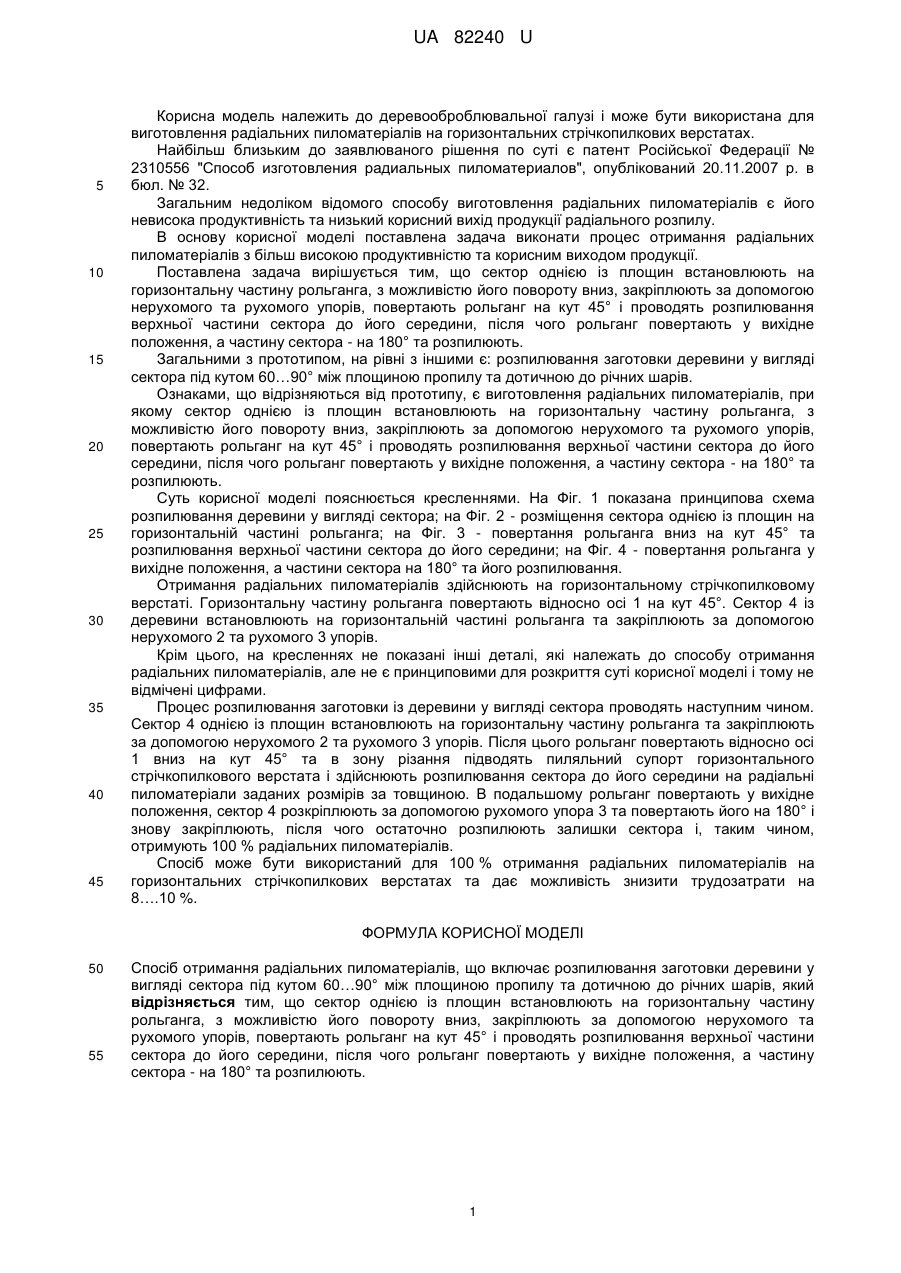

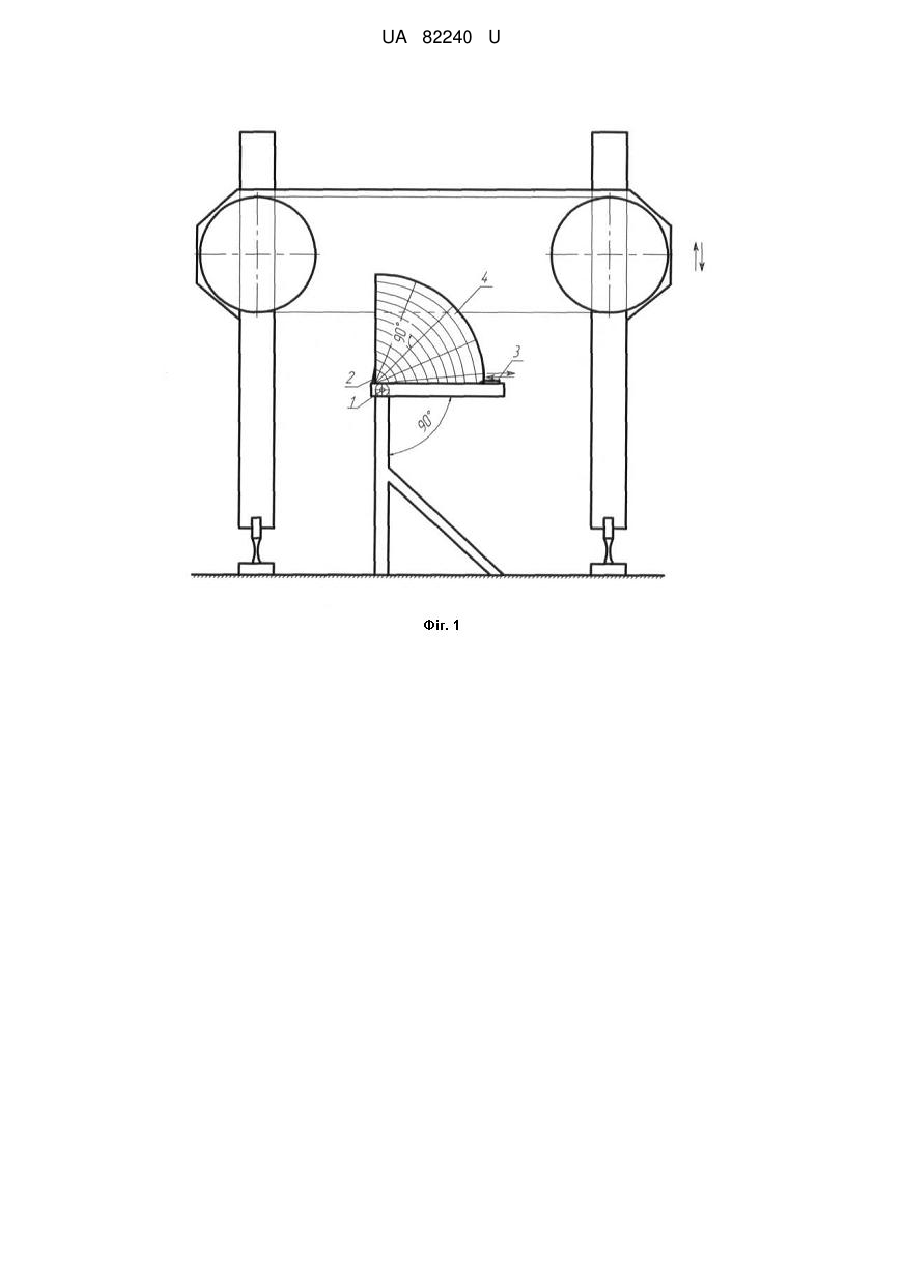

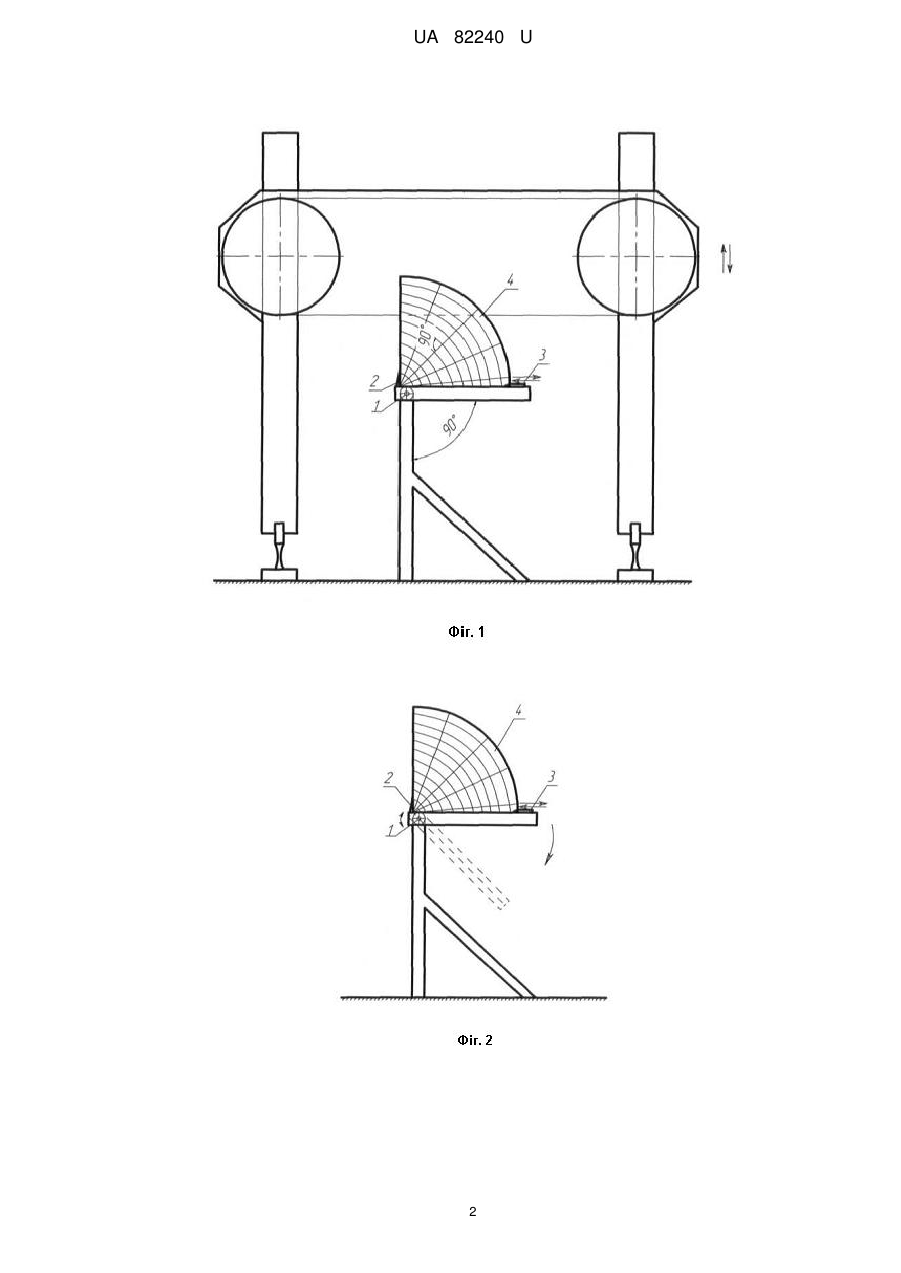

Реферат: Спосіб отримання радіальних пиломатеріалів включає розпилювання заготовки деревини у вигляді сектора під кутом 60…90° між площиною пропилу та дотичною до річних шарів. Cектор однією із площин встановлюють на горизонтальну частину рольганга, з можливістю його повороту вниз, закріплюють за допомогою нерухомого та рухомого упорів. Далі повертають рольганг на кут 45° і проводять розпилювання верхньої частини сектора до його середини, після чого рольганг повертають у вихідне положення, а частину сектора - на 180° та розпилюють. UA 82240 U (54) СПОСІБ ОТРИМАННЯ РАДІАЛЬНИХ ПИЛОМАТЕРІАЛІВ UA 82240 U UA 82240 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до деревооброблювальної галузі і може бути використана для виготовлення радіальних пиломатеріалів на горизонтальних стрічкопилкових верстатах. Найбільш близьким до заявлюваного рішення по суті є патент Російської Федерації № 2310556 "Способ изготовления радиальных пиломатериалов", опублікований 20.11.2007 р. в бюл. № 32. Загальним недоліком відомого способу виготовлення радіальних пиломатеріалів є його невисока продуктивність та низький корисний вихід продукції радіального розпилу. В основу корисної моделі поставлена задача виконати процес отримання радіальних пиломатеріалів з більш високою продуктивністю та корисним виходом продукції. Поставлена задача вирішується тим, що сектор однією із площин встановлюють на горизонтальну частину рольганга, з можливістю його повороту вниз, закріплюють за допомогою нерухомого та рухомого упорів, повертають рольганг на кут 45° і проводять розпилювання верхньої частини сектора до його середини, після чого рольганг повертають у вихідне положення, а частину сектора - на 180° та розпилюють. Загальними з прототипом, на рівні з іншими є: розпилювання заготовки деревини у вигляді сектора під кутом 60…90° між площиною пропилу та дотичною до річних шарів. Ознаками, що відрізняються від прототипу, є виготовлення радіальних пиломатеріалів, при якому сектор однією із площин встановлюють на горизонтальну частину рольганга, з можливістю його повороту вниз, закріплюють за допомогою нерухомого та рухомого упорів, повертають рольганг на кут 45° і проводять розпилювання верхньої частини сектора до його середини, після чого рольганг повертають у вихідне положення, а частину сектора - на 180° та розпилюють. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 показана принципова схема розпилювання деревини у вигляді сектора; на Фіг. 2 - розміщення сектора однією із площин на горизонтальній частині рольганга; на Фіг. 3 - повертання рольганга вниз на кут 45° та розпилювання верхньої частини сектора до його середини; на Фіг. 4 - повертання рольганга у вихідне положення, а частини сектора на 180° та його розпилювання. Отримання радіальних пиломатеріалів здійснюють на горизонтальному стрічкопилковому верстаті. Горизонтальну частину рольганга повертають відносно осі 1 на кут 45°. Сектор 4 із деревини встановлюють на горизонтальній частині рольганга та закріплюють за допомогою нерухомого 2 та рухомого 3 упорів. Крім цього, на кресленнях не показані інші деталі, які належать до способу отримання радіальних пиломатеріалів, але не є принциповими для розкриття суті корисної моделі і тому не відмічені цифрами. Процес розпилювання заготовки із деревини у вигляді сектора проводять наступним чином. Сектор 4 однією із площин встановлюють на горизонтальну частину рольганга та закріплюють за допомогою нерухомого 2 та рухомого 3 упорів. Після цього рольганг повертають відносно осі 1 вниз на кут 45° та в зону різання підводять пиляльний супорт горизонтального стрічкопилкового верстата і здійснюють розпилювання сектора до його середини на радіальні пиломатеріали заданих розмірів за товщиною. В подальшому рольганг повертають у вихідне положення, сектор 4 розкріплюють за допомогою рухомого упора 3 та повертають його на 180° і знову закріплюють, після чого остаточно розпилюють залишки сектора і, таким чином, отримують 100 % радіальних пиломатеріалів. Спосіб може бути використаний для 100 % отримання радіальних пиломатеріалів на горизонтальних стрічкопилкових верстатах та дає можливість знизити трудозатрати на 8….10 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб отримання радіальних пиломатеріалів, що включає розпилювання заготовки деревини у вигляді сектора під кутом 60…90° між площиною пропилу та дотичною до річних шарів, який відрізняється тим, що сектор однією із площин встановлюють на горизонтальну частину рольганга, з можливістю його повороту вниз,закріплюють за допомогою нерухомого та рухомого упорів, повертають рольганг на кут 45° і проводять розпилювання верхньої частини сектора до його середини, після чого рольганг повертають у вихідне положення, а частину сектора - на 180° та розпилюють. 1 UA 82240 U 2 UA 82240 U 3 UA 82240 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
