Лінія для виготовлення пет-пляшок

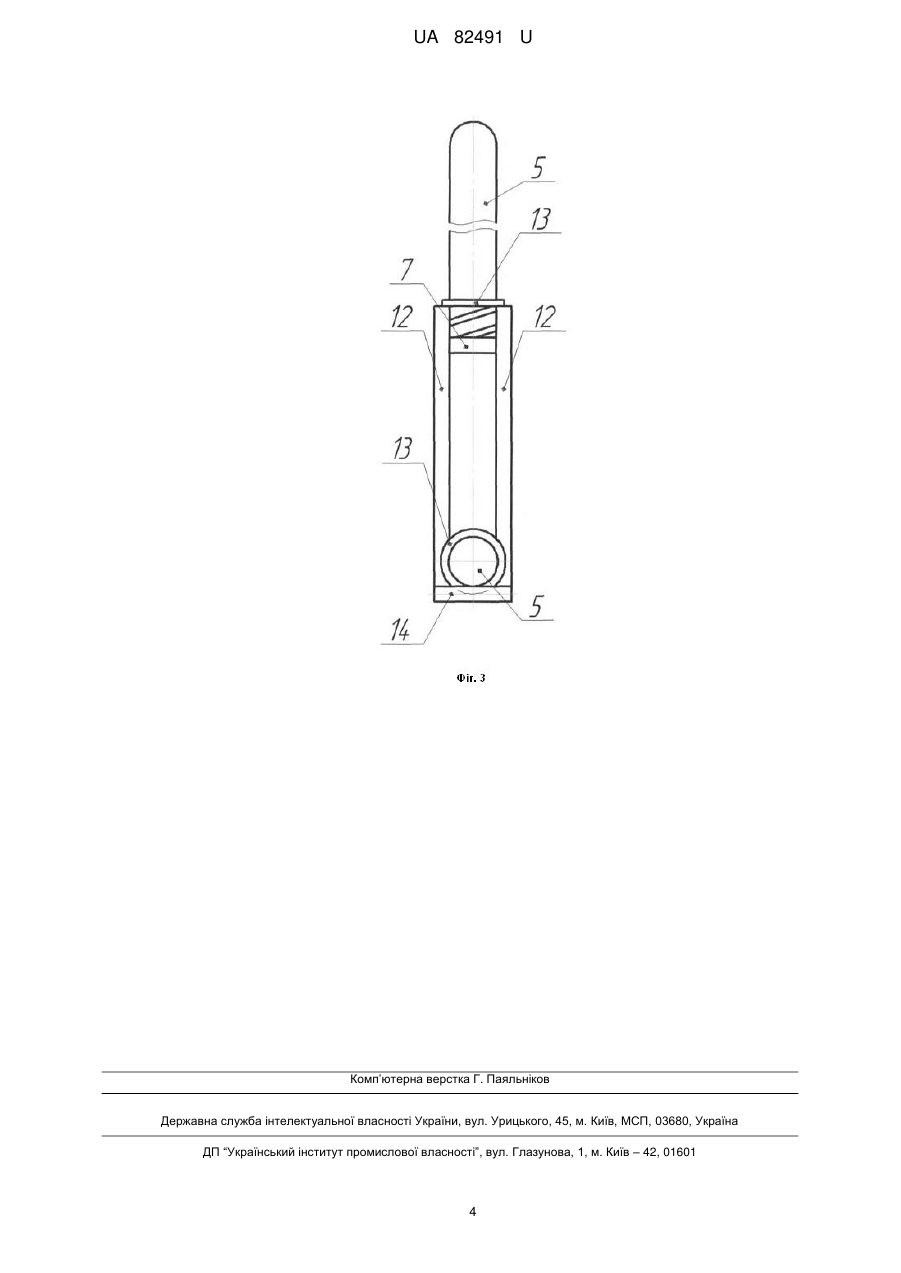

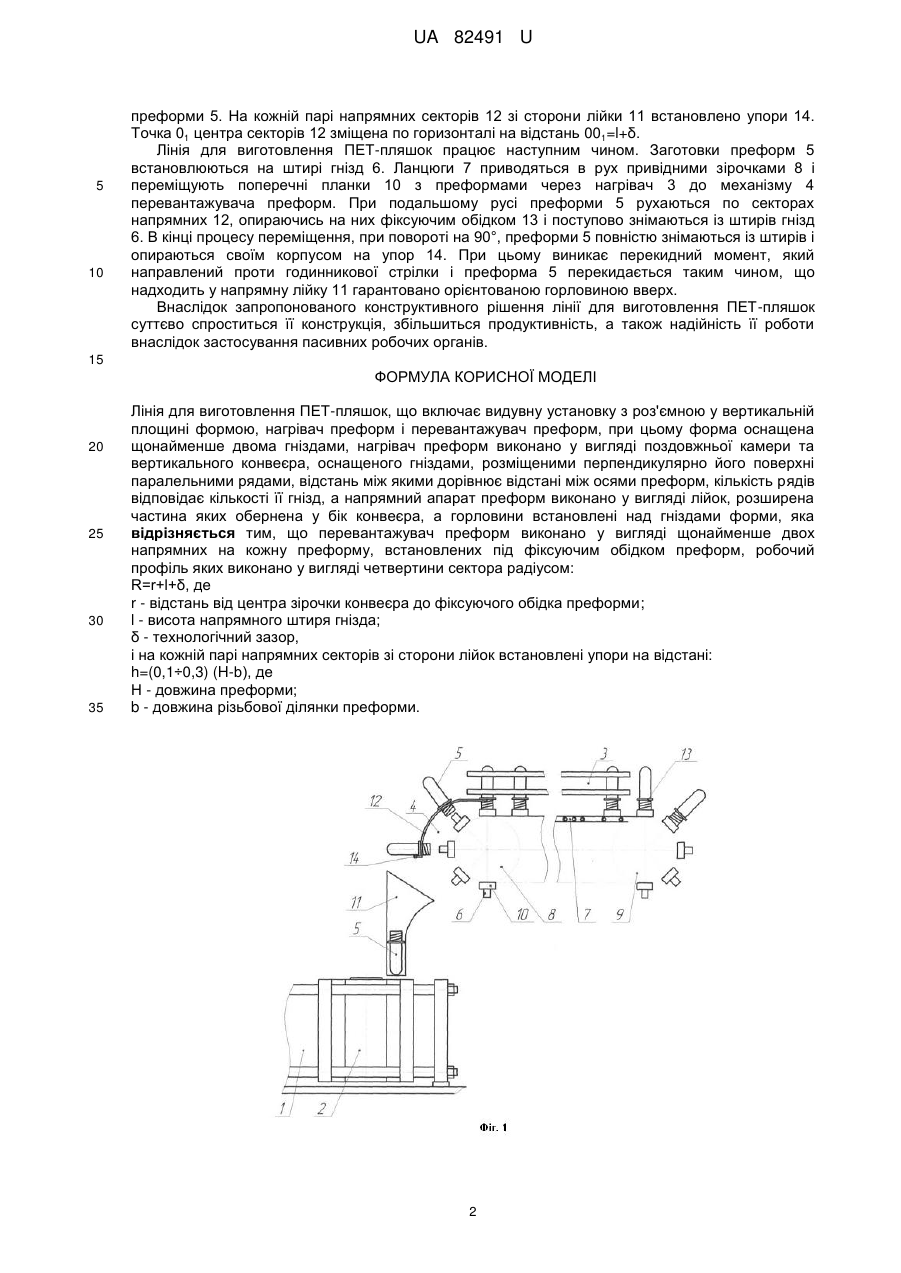

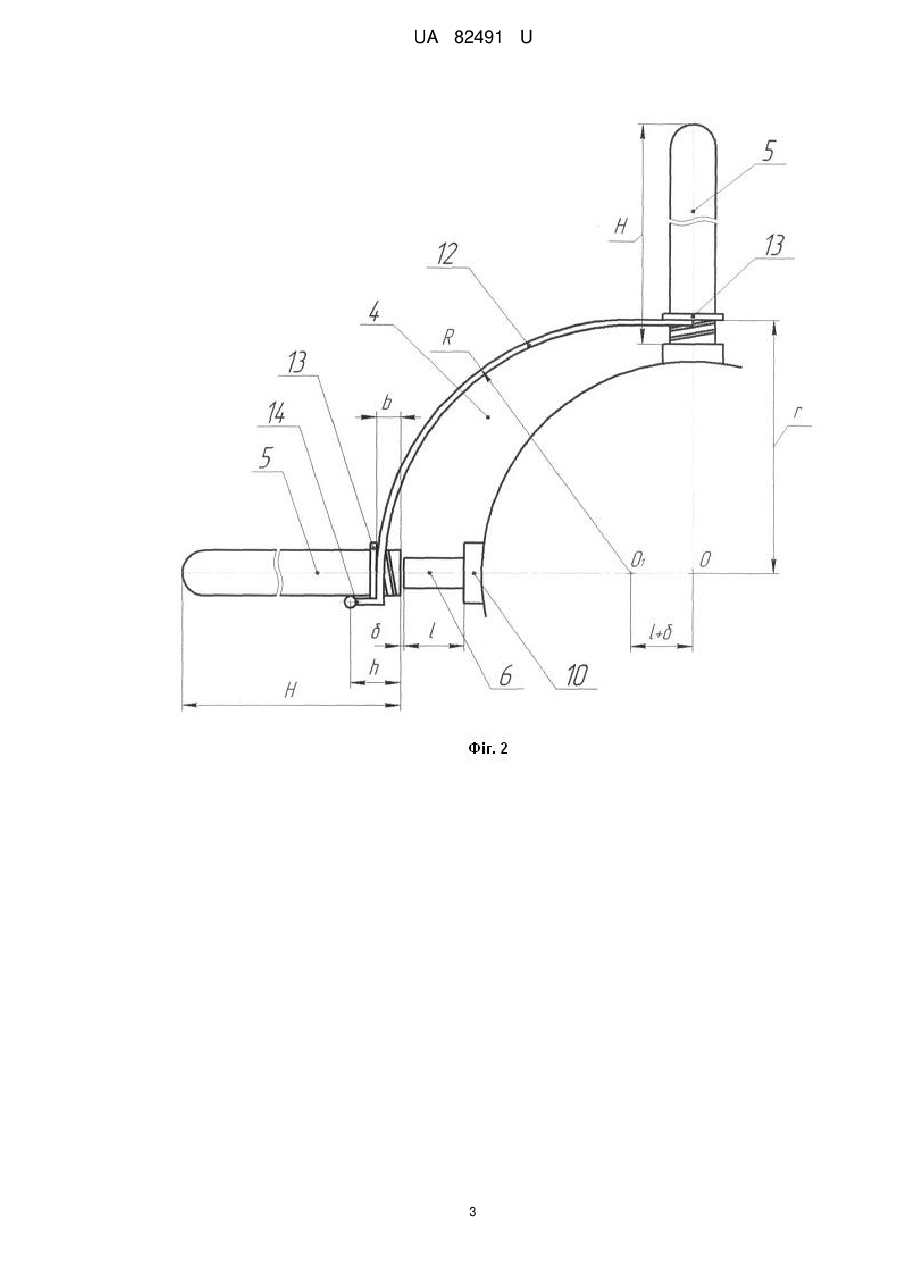

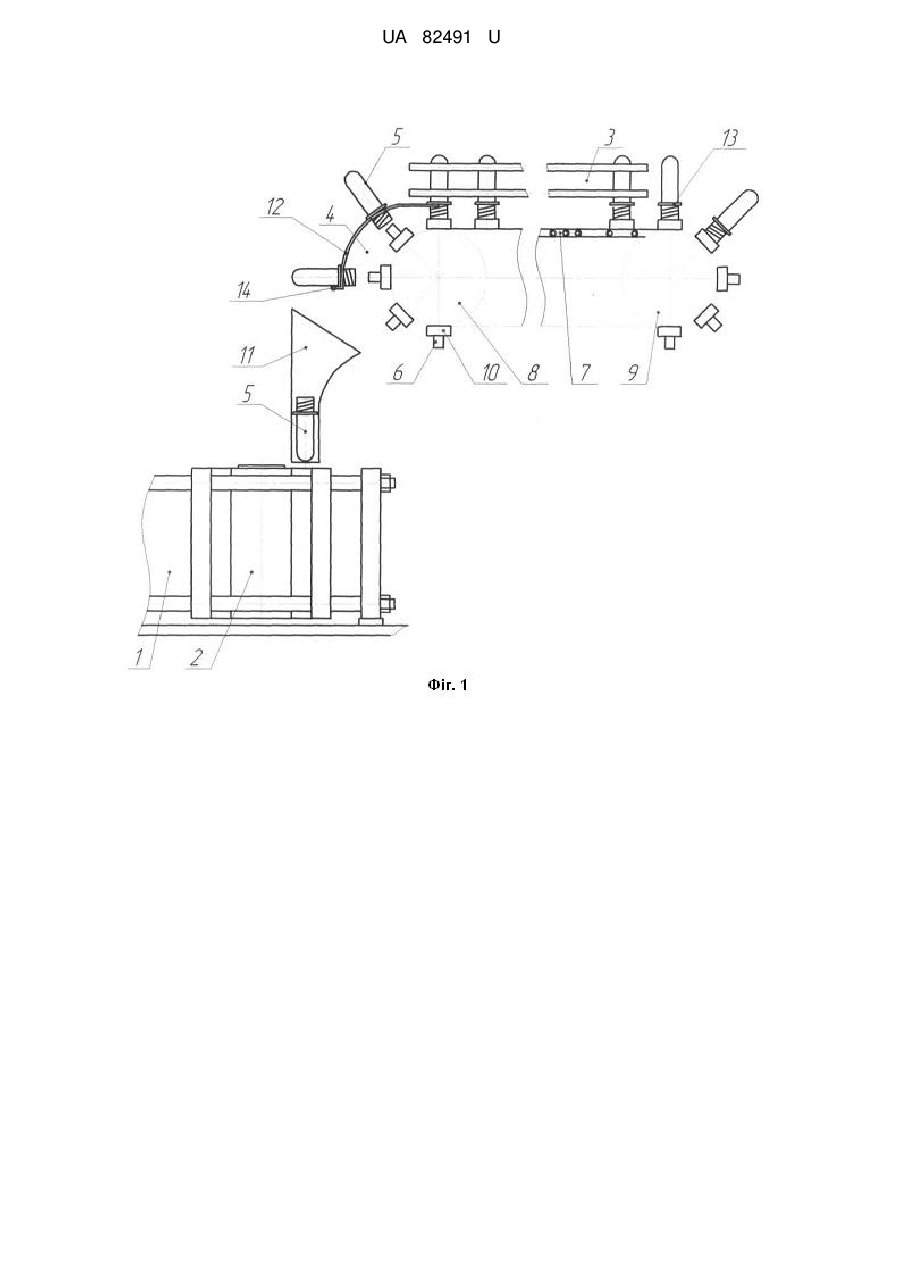

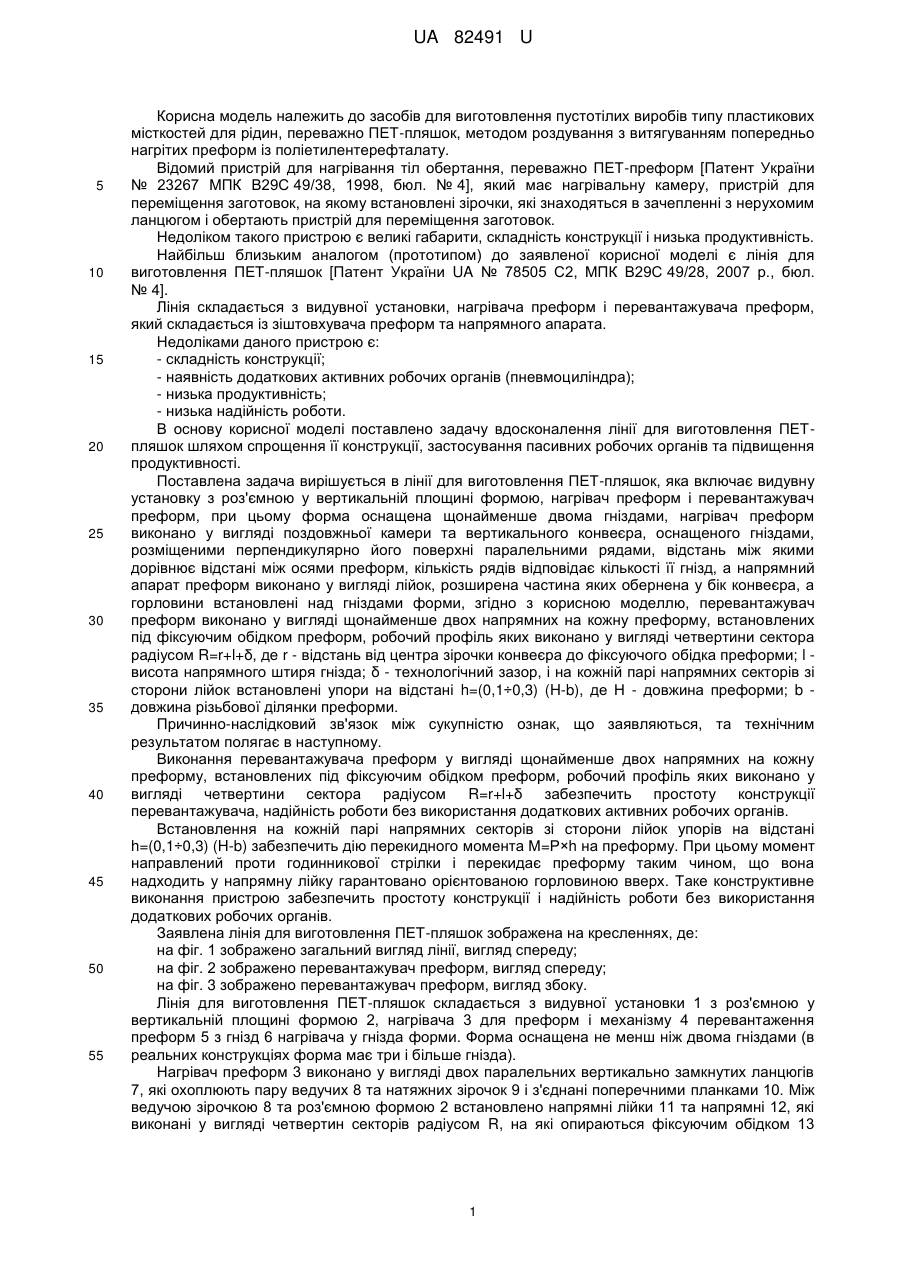

Реферат: Лінія для виготовлення ПЕТ-пляшок включає видувну установку з роз'ємною у вертикальній площині формою з гніздами, нагрівач і перевантажувач преформ. Нагрівач преформ виконано у вигляді поздовжньої камери та вертикального конвеєра, оснащеного гніздами для преформ. Напрямний апарат преформ виконано у вигляді лійок, розширена частина яких обернена у бік конвеєра, а горловини встановлені над гніздами форми. Перевантажувач преформ виконано у вигляді щонайменше двох напрямних на кожну преформу, встановлених під фіксуючим обідком преформ, робочий профіль яких виконано у вигляді четвертини сектора. На кожній парі напрямних секторів зі сторони лійок встановлені упори. UA 82491 U (54) ЛІНІЯ ДЛЯ ВИГОТОВЛЕННЯ ПЕТ-ПЛЯШОК UA 82491 U UA 82491 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, методом роздування з витягуванням попередньо нагрітих преформ із поліетилентерефталату. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ [Патент України № 23267 МПК В29С 49/38, 1998, бюл. № 4], який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачепленні з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції і низька продуктивність. Найбільш близьким аналогом (прототипом) до заявленої корисної моделі є лінія для виготовлення ПЕТ-пляшок [Патент України UA № 78505 С2, МПК В29С 49/28, 2007 р., бюл. № 4]. Лінія складається з видувної установки, нагрівача преформ і перевантажувача преформ, який складається із зіштовхувача преформ та напрямного апарата. Недоліками даного пристрою є: - складність конструкції; - наявність додаткових активних робочих органів (пневмоциліндра); - низька продуктивність; - низька надійність роботи. В основу корисної моделі поставлено задачу вдосконалення лінії для виготовлення ПЕТпляшок шляхом спрощення її конструкції, застосування пасивних робочих органів та підвищення продуктивності. Поставлена задача вирішується в лінії для виготовлення ПЕТ-пляшок, яка включає видувну установку з роз'ємною у вертикальній площині формою, нагрівач преформ і перевантажувач преформ, при цьому форма оснащена щонайменше двома гніздами, нагрівач преформ виконано у вигляді поздовжньої камери та вертикального конвеєра, оснащеного гніздами, розміщеними перпендикулярно його поверхні паралельними рядами, відстань між якими дорівнює відстані між осями преформ, кількість рядів відповідає кількості її гнізд, а напрямний апарат преформ виконано у вигляді лійок, розширена частина яких обернена у бік конвеєра, а горловини встановлені над гніздами форми, згідно з корисною моделлю, перевантажувач преформ виконано у вигляді щонайменше двох напрямних на кожну преформу, встановлених під фіксуючим обідком преформ, робочий профіль яких виконано у вигляді четвертини сектора радіусом R=r+l+δ, де r - відстань від центра зірочки конвеєра до фіксуючого обідка преформи; l висота напрямного штиря гнізда; δ - технологічний зазор, і на кожній парі напрямних секторів зі сторони лійок встановлені упори на відстані h=(0,1÷0,3) (H-b), де Η - довжина преформи; b довжина різьбової ділянки преформи. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Виконання перевантажувача преформ у вигляді щонайменше двох напрямних на кожну преформу, встановлених під фіксуючим обідком преформ, робочий профіль яких виконано у вигляді четвертини сектора радіусом R=r+l+δ забезпечить простоту конструкції перевантажувача, надійність роботи без використання додаткових активних робочих органів. Встановлення на кожній парі напрямних секторів зі сторони лійок упорів на відстані h=(0,1÷0,3) (H-b) забезпечить дію перекидного момента Μ=Ρ×h на преформу. При цьому момент направлений проти годинникової стрілки і перекидає преформу таким чином, що вона надходить у напрямну лійку гарантовано орієнтованою горловиною вверх. Таке конструктивне виконання пристрою забезпечить простоту конструкції і надійність роботи без використання додаткових робочих органів. Заявлена лінія для виготовлення ПЕТ-пляшок зображена на кресленнях, де: на фіг. 1 зображено загальний вигляд лінії, вигляд спереду; на фіг. 2 зображено перевантажувач преформ, вигляд спереду; на фіг. 3 зображено перевантажувач преформ, вигляд збоку. Лінія для виготовлення ПЕТ-пляшок складається з видувної установки 1 з роз'ємною у вертикальній площині формою 2, нагрівача 3 для преформ і механізму 4 перевантаження преформ 5 з гнізд 6 нагрівача у гнізда форми. Форма оснащена не менш ніж двома гніздами (в реальних конструкціях форма має три і більше гнізда). Нагрівач преформ 3 виконано у вигляді двох паралельних вертикально замкнутих ланцюгів 7, які охоплюють пару ведучих 8 та натяжних зірочок 9 і з'єднані поперечними планками 10. Між ведучою зірочкою 8 та роз'ємною формою 2 встановлено напрямні лійки 11 та напрямні 12, які виконані у вигляді четвертин секторів радіусом R, на які опираються фіксуючим обідком 13 1 UA 82491 U 5 10 преформи 5. На кожній парі напрямних секторів 12 зі сторони лійки 11 встановлено упори 14. Точка 01 центра секторів 12 зміщена по горизонталі на відстань 001=l+δ. Лінія для виготовлення ПЕТ-пляшок працює наступним чином. Заготовки преформ 5 встановлюються на штирі гнізд 6. Ланцюги 7 приводяться в рух привідними зірочками 8 і переміщують поперечні планки 10 з преформами через нагрівач 3 до механізму 4 перевантажувача преформ. При подальшому русі преформи 5 рухаються по секторах напрямних 12, опираючись на них фіксуючим обідком 13 і поступово знімаються із штирів гнізд 6. В кінці процесу переміщення, при повороті на 90°, преформи 5 повністю знімаються із штирів і опираються своїм корпусом на упор 14. При цьому виникає перекидний момент, який направлений проти годинникової стрілки і преформа 5 перекидається таким чином, що надходить у напрямну лійку 11 гарантовано орієнтованою горловиною вверх. Внаслідок запропонованого конструктивного рішення лінії для виготовлення ПЕТ-пляшок суттєво спроститься її конструкція, збільшиться продуктивність, а також надійність її роботи внаслідок застосування пасивних робочих органів. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 Лінія для виготовлення ПЕТ-пляшок, що включає видувну установку з роз'ємною у вертикальній площині формою, нагрівач преформ і перевантажувач преформ, при цьому форма оснащена щонайменше двома гніздами, нагрівач преформ виконано у вигляді поздовжньої камери та вертикального конвеєра, оснащеного гніздами, розміщеними перпендикулярно його поверхні паралельними рядами, відстань між якими дорівнює відстані між осями преформ, кількість рядів відповідає кількості її гнізд, а напрямний апарат преформ виконано у вигляді лійок, розширена частина яких обернена у бік конвеєра, а горловини встановлені над гніздами форми, яка відрізняється тим, що перевантажувач преформ виконано у вигляді щонайменше двох напрямних на кожну преформу, встановлених під фіксуючим обідком преформ, робочий профіль яких виконано у вигляді четвертини сектора радіусом: R=r+l+δ, де r - відстань від центра зірочки конвеєра до фіксуючого обідка преформи; l - висота напрямного штиря гнізда; δ - технологічний зазор, і на кожній парі напрямних секторів зі сторони лійок встановлені упори на відстані: h=(0,1÷0,3) (H-b), де Η - довжина преформи; b - довжина різьбової ділянки преформи. 2 UA 82491 U 3 UA 82491 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
