Головка для кріпильних виробів

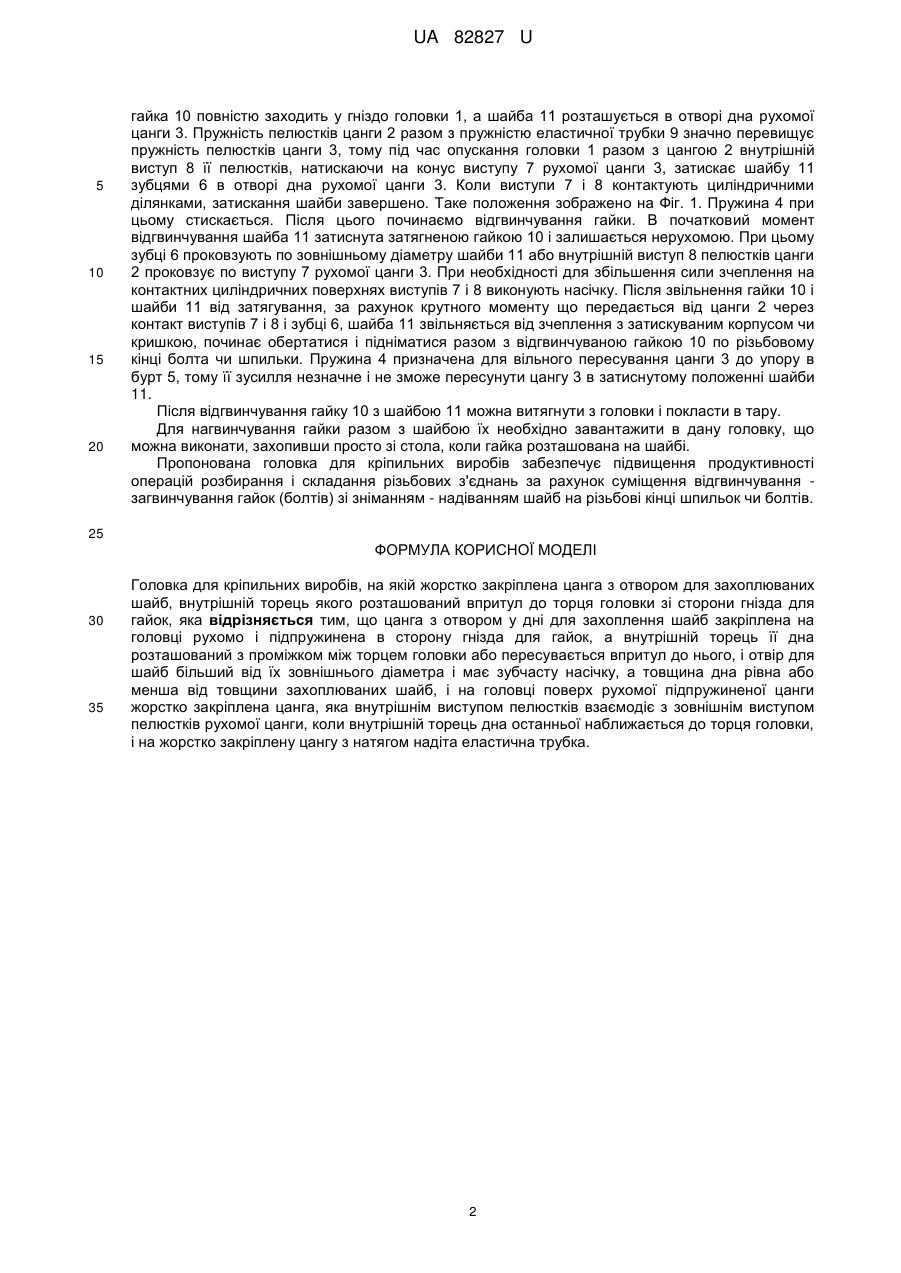

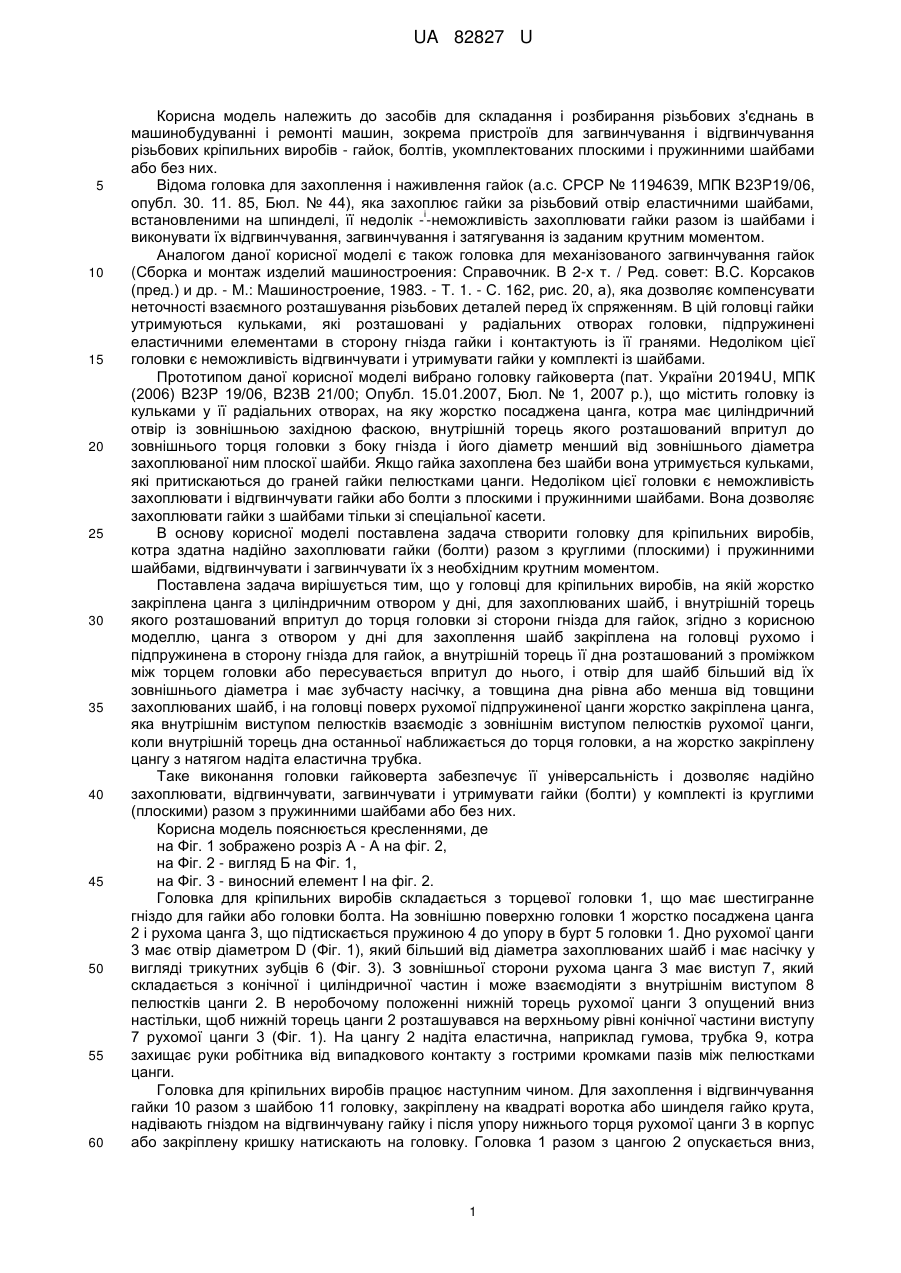

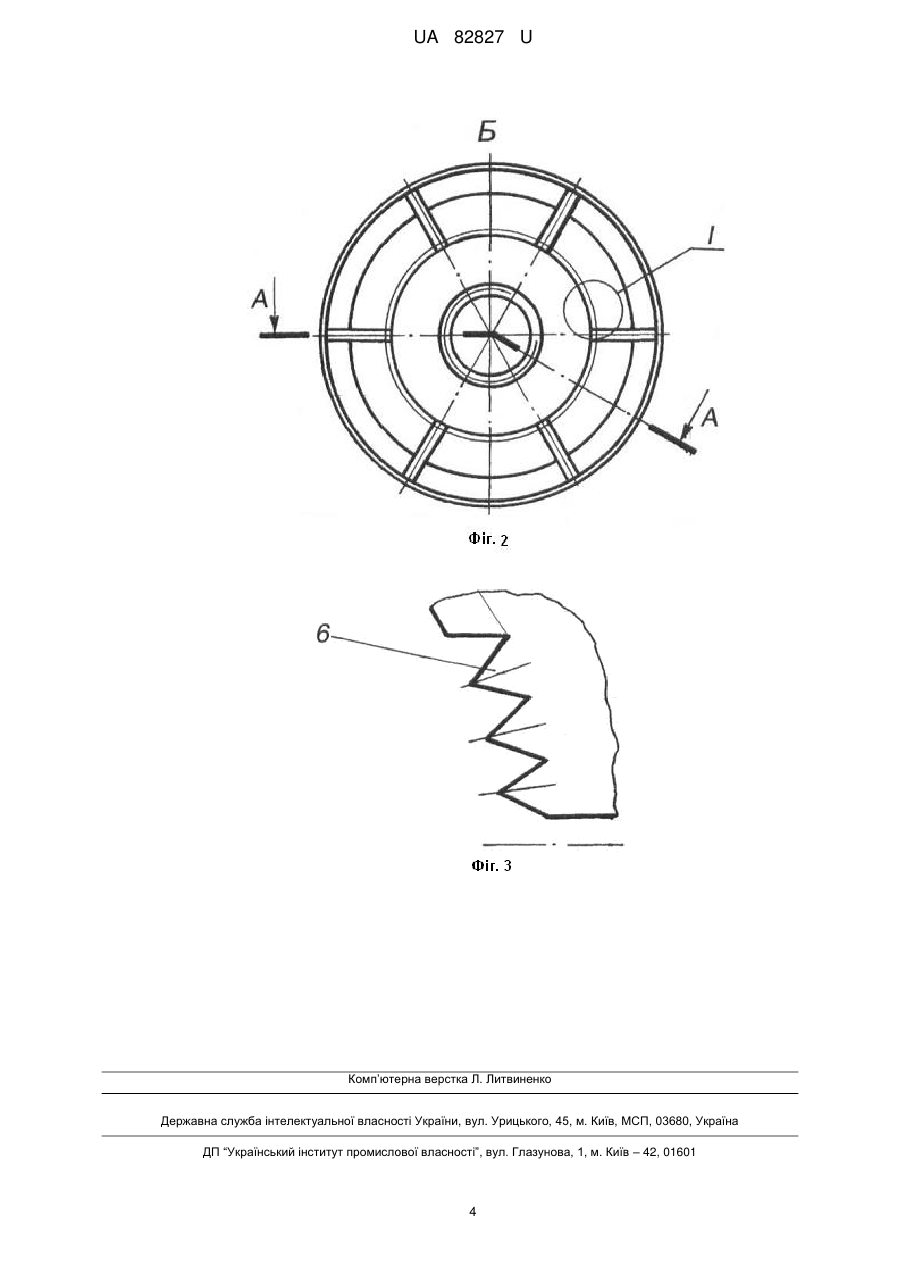

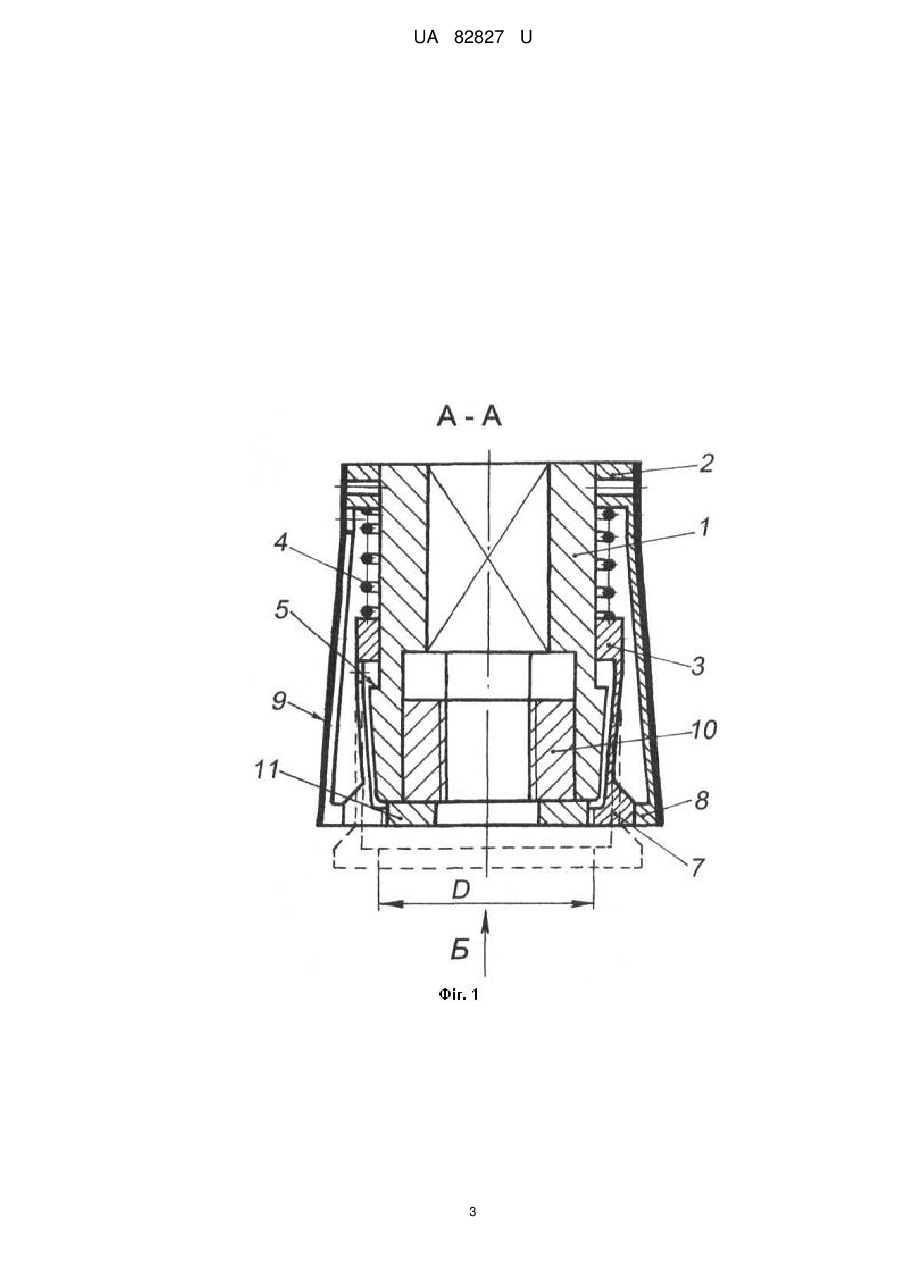

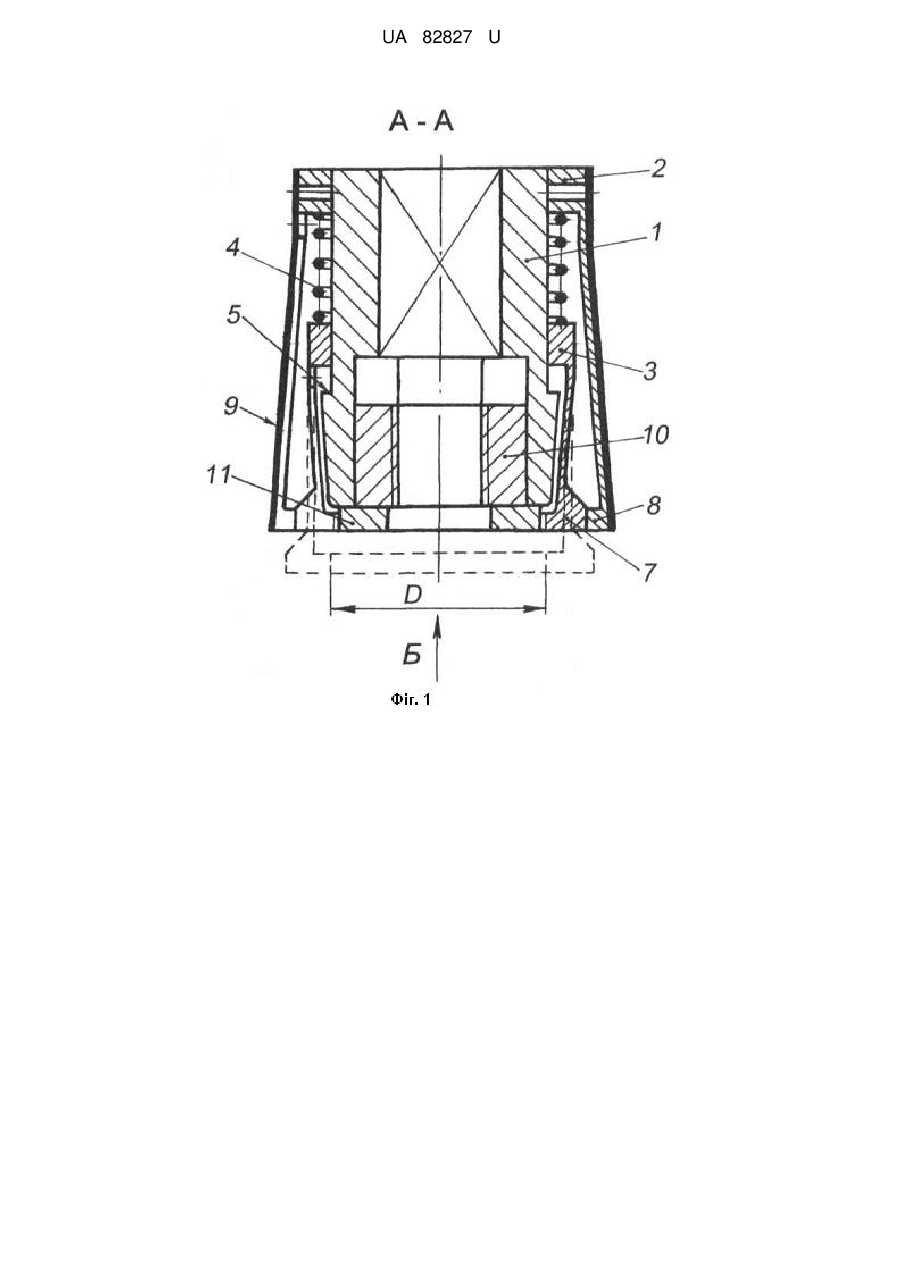

Реферат: Головка для кріпильних виробів, на якій жорстко закріплена цанга з отвором для захоплюваних шайб, внутрішній торець якого розташований впритул до торця головки зі сторони гнізда для гайок. Цанга з отвором у дні для захоплення шайб закріплена на головці рухомо і підпружинена в сторону гнізда для гайок, а внутрішній торець її дна розташований з проміжком між торцем головки або пересувається впритул до нього, і отвір для шайб більший від їх зовнішнього діаметра і має зубчасту насічку. При цьому товщина дна рівна або менша від товщини захоплюваних шайб, і на головці поверх рухомої підпружиненої цанги жорстко закріплена цанга, яка внутрішнім виступом пелюстків взаємодіє з зовнішнім виступом пелюстків рухомої цанги, коли внутрішній торець дна останньої наближається до торця головки, і на жорстко закріплену цангу з натягом надіта еластична трубка. UA 82827 U (54) ГОЛОВКА ДЛЯ КРІПИЛЬНИХ ВИРОБІВ UA 82827 U UA 82827 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів для складання і розбирання різьбових з'єднань в машинобудуванні і ремонті машин, зокрема пристроїв для загвинчування і відгвинчування різьбових кріпильних виробів - гайок, болтів, укомплектованих плоскими і пружинними шайбами або без них. Відома головка для захоплення і наживлення гайок (а.с. СРСР № 1194639, МПК В23Р19/06, опубл. 30. 11. 85, Бюл. № 44), яка захоплює гайки за різьбовий отвір еластичними шайбами, і встановленими на шпинделі, її недолік - -неможливість захоплювати гайки разом із шайбами і виконувати їх відгвинчування, загвинчування і затягування із заданим крутним моментом. Аналогом даної корисної моделі є також головка для механізованого загвинчування гайок (Сборка и монтаж изделий машиностроения: Справочник. В 2-х т. / Ред. совет: B.C. Корсаков (пред.) и др. - М.: Машиностроение, 1983. - Т. 1. - С. 162, рис. 20, а), яка дозволяє компенсувати неточності взаємного розташування різьбових деталей перед їх спряженням. В цій головці гайки утримуються кульками, які розташовані у радіальних отворах головки, підпружинені еластичними елементами в сторону гнізда гайки і контактують із її гранями. Недоліком цієї головки є неможливість відгвинчувати і утримувати гайки у комплекті із шайбами. Прототипом даної корисної моделі вибрано головку гайковерта (пат. України 20194U, МПК (2006) В23P 19/06, В23В 21/00; Опубл. 15.01.2007, Бюл. № 1, 2007 р.), що містить головку із кульками у її радіальних отворах, на яку жорстко посаджена цанга, котра має циліндричний отвір із зовнішньою західною фаскою, внутрішній торець якого розташований впритул до зовнішнього торця головки з боку гнізда і його діаметр менший від зовнішнього діаметра захоплюваної ним плоскої шайби. Якщо гайка захоплена без шайби вона утримується кульками, які притискаються до граней гайки пелюстками цанги. Недоліком цієї головки є неможливість захоплювати і відгвинчувати гайки або болти з плоскими і пружинними шайбами. Вона дозволяє захоплювати гайки з шайбами тільки зі спеціальної касети. В основу корисної моделі поставлена задача створити головку для кріпильних виробів, котра здатна надійно захоплювати гайки (болти) разом з круглими (плоскими) і пружинними шайбами, відгвинчувати і загвинчувати їх з необхідним крутним моментом. Поставлена задача вирішується тим, що у головці для кріпильних виробів, на якій жорстко закріплена цанга з циліндричним отвором у дні, для захоплюваних шайб, і внутрішній торець якого розташований впритул до торця головки зі сторони гнізда для гайок, згідно з корисною моделлю, цанга з отвором у дні для захоплення шайб закріплена на головці рухомо і підпружинена в сторону гнізда для гайок, а внутрішній торець її дна розташований з проміжком між торцем головки або пересувається впритул до нього, і отвір для шайб більший від їх зовнішнього діаметра і має зубчасту насічку, а товщина дна рівна або менша від товщини захоплюваних шайб, і на головці поверх рухомої підпружиненої цанги жорстко закріплена цанга, яка внутрішнім виступом пелюстків взаємодіє з зовнішнім виступом пелюстків рухомої цанги, коли внутрішній торець дна останньої наближається до торця головки, а на жорстко закріплену цангу з натягом надіта еластична трубка. Таке виконання головки гайковерта забезпечує її універсальність і дозволяє надійно захоплювати, відгвинчувати, загвинчувати і утримувати гайки (болти) у комплекті із круглими (плоскими) разом з пружинними шайбами або без них. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено розріз А - А на фіг. 2, на Фіг. 2 - вигляд Б на Фіг. 1, на Фіг. 3 - виносний елемент І на фіг. 2. Головка для кріпильних виробів складається з торцевої головки 1, що має шестигранне гніздо для гайки або головки болта. На зовнішню поверхню головки 1 жорстко посаджена цанга 2 і рухома цанга 3, що підтискається пружиною 4 до упору в бурт 5 головки 1. Дно рухомої цанги 3 має отвір діаметром D (Фіг. 1), який більший від діаметра захоплюваних шайб і має насічку у вигляді трикутних зубців 6 (Фіг. 3). З зовнішньої сторони рухома цанга 3 має виступ 7, який складається з конічної і циліндричної частин і може взаємодіяти з внутрішнім виступом 8 пелюстків цанги 2. В неробочому положенні нижній торець рухомої цанги 3 опущений вниз настільки, щоб нижній торець цанги 2 розташувався на верхньому рівні конічної частини виступу 7 рухомої цанги 3 (Фіг. 1). На цангу 2 надіта еластична, наприклад гумова, трубка 9, котра захищає руки робітника від випадкового контакту з гострими кромками пазів між пелюстками цанги. Головка для кріпильних виробів працює наступним чином. Для захоплення і відгвинчування гайки 10 разом з шайбою 11 головку, закріплену на квадраті воротка або шинделя гайко крута, надівають гніздом на відгвинчувану гайку і після упору нижнього торця рухомої цанги 3 в корпус або закріплену кришку натискають на головку. Головка 1 разом з цангою 2 опускається вниз, 1 UA 82827 U 5 10 15 20 гайка 10 повністю заходить у гніздо головки 1, а шайба 11 розташується в отворі дна рухомої цанги 3. Пружність пелюстків цанги 2 разом з пружністю еластичної трубки 9 значно перевищує пружність пелюстків цанги 3, тому під час опускання головки 1 разом з цангою 2 внутрішній виступ 8 її пелюстків, натискаючи на конус виступу 7 рухомої цанги 3, затискає шайбу 11 зубцями 6 в отворі дна рухомої цанги 3. Коли виступи 7 і 8 контактують циліндричними ділянками, затискання шайби завершено. Таке положення зображено на Фіг. 1. Пружина 4 при цьому стискається. Після цього починаємо відгвинчування гайки. В початковий момент відгвинчування шайба 11 затиснута затягненою гайкою 10 і залишається нерухомою. При цьому зубці 6 проковзують по зовнішньому діаметру шайби 11 або внутрішній виступ 8 пелюстків цанги 2 проковзує по виступу 7 рухомої цанги 3. При необхідності для збільшення сили зчеплення на контактних циліндричних поверхнях виступів 7 і 8 виконують насічку. Після звільнення гайки 10 і шайби 11 від затягування, за рахунок крутного моменту що передається від цанги 2 через контакт виступів 7 і 8 і зубці 6, шайба 11 звільняється від зчеплення з затискуваним корпусом чи кришкою, починає обертатися і підніматися разом з відгвинчуваною гайкою 10 по різьбовому кінці болта чи шпильки. Пружина 4 призначена для вільного пересування цанги 3 до упору в бурт 5, тому її зусилля незначне і не зможе пересунути цангу 3 в затиснутому положенні шайби 11. Після відгвинчування гайку 10 з шайбою 11 можна витягнути з головки і покласти в тару. Для нагвинчування гайки разом з шайбою їх необхідно завантажити в дану головку, що можна виконати, захопивши просто зі стола, коли гайка розташована на шайбі. Пропонована головка для кріпильних виробів забезпечує підвищення продуктивності операцій розбирання і складання різьбових з'єднань за рахунок суміщення відгвинчування загвинчування гайок (болтів) зі зніманням - надіванням шайб на різьбові кінці шпильок чи болтів. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Головка для кріпильних виробів, на якій жорстко закріплена цанга з отвором для захоплюваних шайб, внутрішній торець якого розташований впритул до торця головки зі сторони гнізда для гайок, яка відрізняється тим, що цанга з отвором у дні для захоплення шайб закріплена на головці рухомо і підпружинена в сторону гнізда для гайок, а внутрішній торець її дна розташований з проміжком між торцем головки або пересувається впритул до нього, і отвір для шайб більший від їх зовнішнього діаметра і має зубчасту насічку, а товщина дна рівна або менша від товщини захоплюваних шайб, і на головці поверх рухомої підпружиненої цанги жорстко закріплена цанга, яка внутрішнім виступом пелюстків взаємодіє з зовнішнім виступом пелюстків рухомої цанги, коли внутрішній торець дна останньої наближається до торця головки, і на жорстко закріплену цангу з натягом надіта еластична трубка. 2 UA 82827 U 3 UA 82827 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
