Опорно-поворотний пристрій

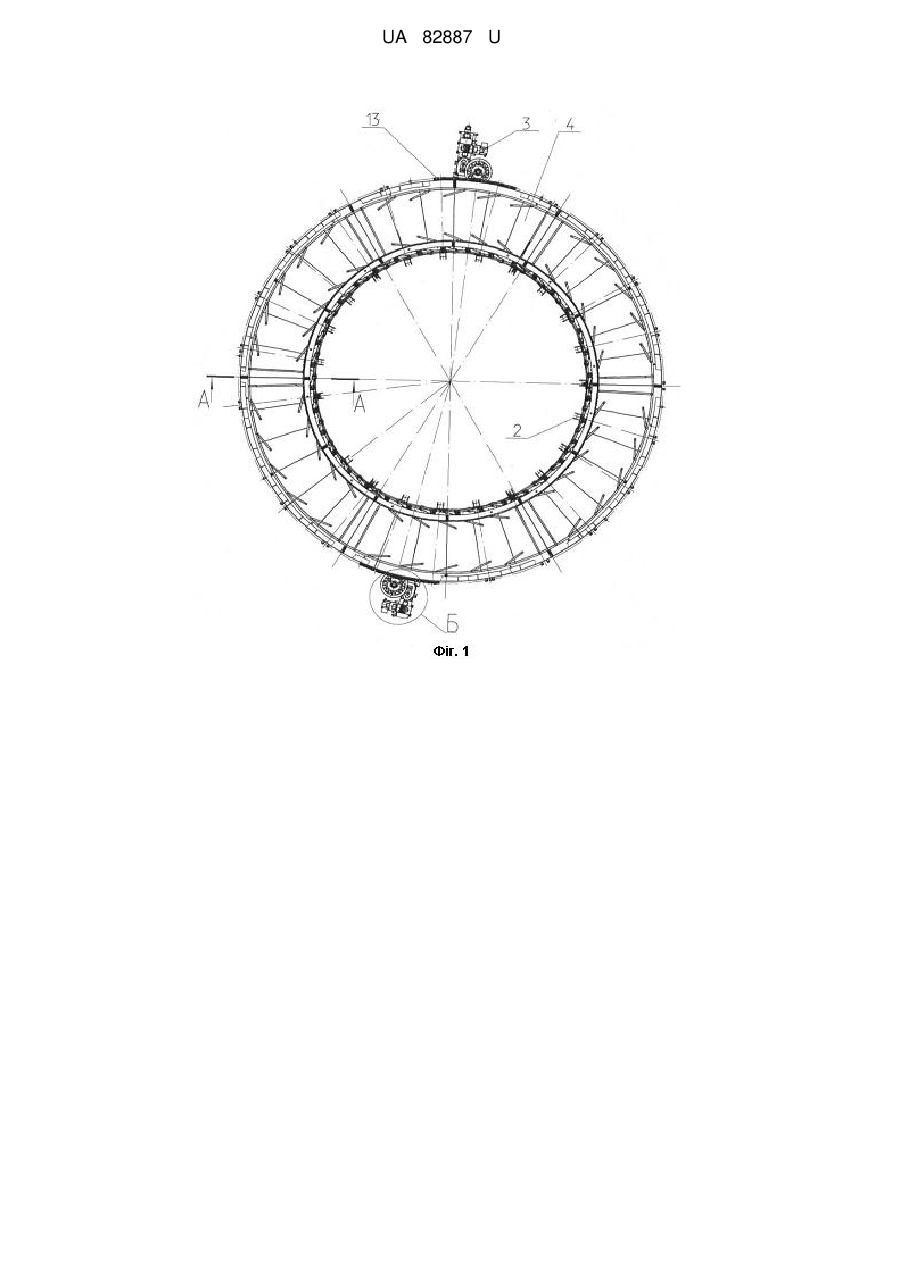

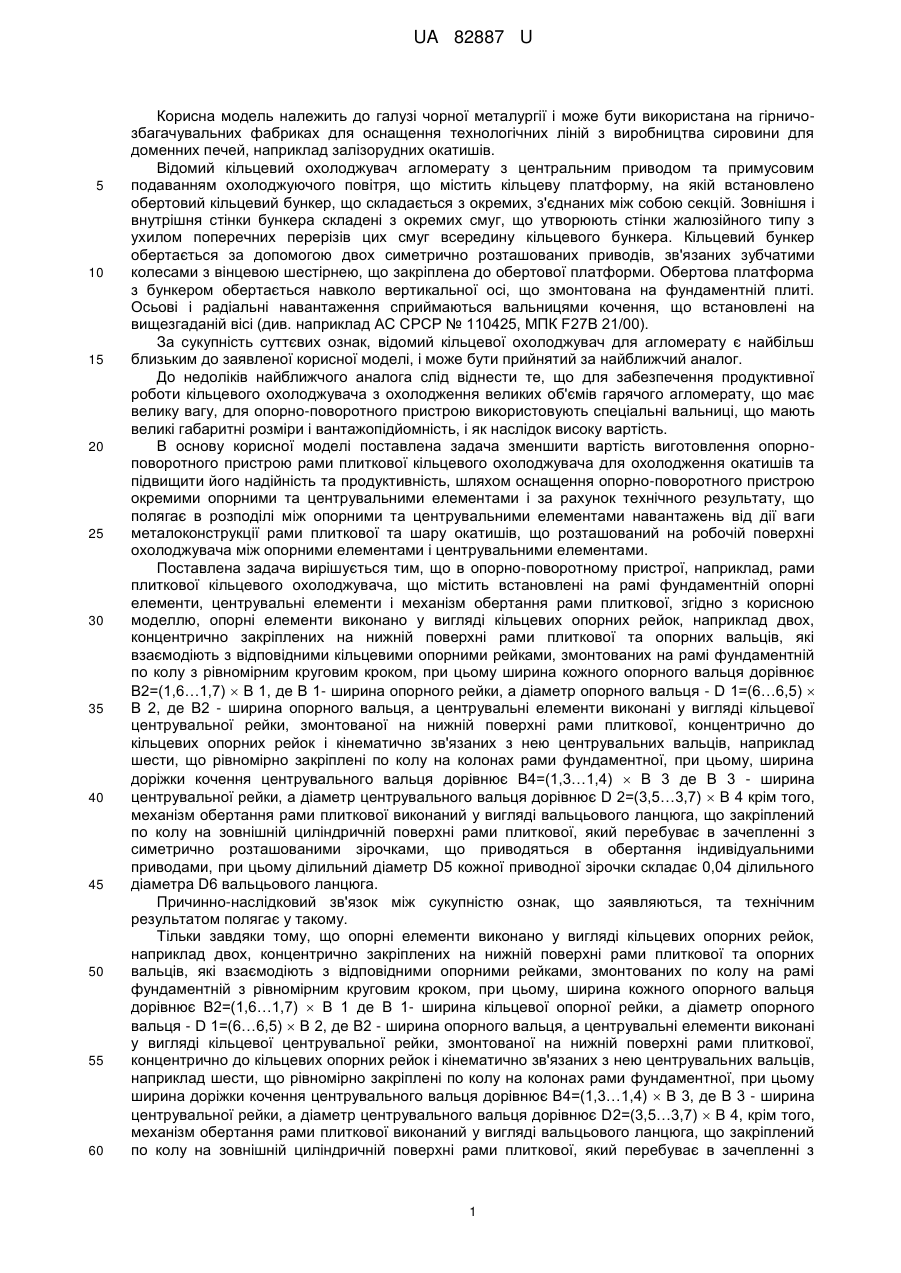

Реферат: Опорно-поворотний пристрій містить установлені на рамі фундаментній опорні елементи, центрувальні елементи і механізм обертання рами плиткової. Опорні елементи виконано у вигляді кільцевих опорних рейок, наприклад двох, концентрично закріплених на нижній поверхні рами плиткової та опорних вальців, змонтованих по колу на рамі фундаментній з рівномірним круговим кроком. Центрувальні елементи виконані у вигляді кільцевої центрувальної рейки, змонтованої на нижній поверхні рами плиткової, концентрично до кільцевих опорних рейок, і кінематично зв'язаних з нею центрувальних вальців. Крім цього механізм обертання рами плиткової виконаний у вигляді вальцьового ланцюга, що закріплений по колу на зовнішній циліндричній поверхні рами плиткової і який перебуває в зачепленні з симетрично розташованими зірочками, що приводяться в обертання індивідуальними приводами. UA 82887 U (12) UA 82887 U UA 82887 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі чорної металургії і може бути використана на гірничозбагачувальних фабриках для оснащення технологічних ліній з виробництва сировини для доменних печей, наприклад залізорудних окатишів. Відомий кільцевий охолоджувач агломерату з центральним приводом та примусовим подаванням охолоджуючого повітря, що містить кільцеву платформу, на якій встановлено обертовий кільцевий бункер, що складається з окремих, з'єднаних між собою секцій. Зовнішня і внутрішня стінки бункера складені з окремих смуг, що утворюють стінки жалюзійного типу з ухилом поперечних перерізів цих смуг всередину кільцевого бункера. Кільцевий бункер обертається за допомогою двох симетрично розташованих приводів, зв'язаних зубчатими колесами з вінцевою шестірнею, що закріплена до обертової платформи. Обертова платформа з бункером обертається навколо вертикальної осі, що змонтована на фундаментній плиті. Осьові і радіальні навантаження сприймаються вальницями кочення, що встановлені на вищезгаданій вісі (див. наприклад АС СРСР № 110425, МПК F27B 21/00). За сукупність суттєвих ознак, відомий кільцевої охолоджувач для агломерату є найбільш близьким до заявленої корисної моделі, і може бути прийнятий за найближчий аналог. До недоліків найближчого аналога слід віднести те, що для забезпечення продуктивної роботи кільцевого охолоджувача з охолодження великих об'ємів гарячого агломерату, що має велику вагу, для опорно-поворотного пристрою використовують спеціальні вальниці, що мають великі габаритні розміри і вантажопідйомність, і як наслідок високу вартість. В основу корисної моделі поставлена задача зменшити вартість виготовлення опорноповоротного пристрою рами плиткової кільцевого охолоджувача для охолодження окатишів та підвищити його надійність та продуктивність, шляхом оснащення опорно-поворотного пристрою окремими опорними та центрувальними елементами і за рахунок технічного результату, що полягає в розподілі між опорними та центрувальними елементами навантажень від дії ваги металоконструкції рами плиткової та шару окатишів, що розташований на робочій поверхні охолоджувача між опорними елементами і центрувальними елементами. Поставлена задача вирішується тим, що в опорно-поворотному пристрої, наприклад, рами плиткової кільцевого охолоджувача, що містить встановлені на рамі фундаментній опорні елементи, центрувальні елементи і механізм обертання рами плиткової, згідно з корисною моделлю, опорні елементи виконано у вигляді кільцевих опорних рейок, наприклад двох, концентрично закріплених на нижній поверхні рами плиткової та опорних вальців, які взаємодіють з відповідними кільцевими опорними рейками, змонтованих на рамі фундаментній по колу з рівномірним круговим кроком, при цьому ширина кожного опорного вальця дорівнює В2=(1,6…1,7)  В 1, де В 1- ширина опорного рейки, а діаметр опорного вальця - D 1=(6…6,5)  В 2, де В2 - ширина опорного вальця, а центрувальні елементи виконані у вигляді кільцевої центрувальної рейки, змонтованої на нижній поверхні рами плиткової, концентрично до кільцевих опорних рейок і кінематично зв'язаних з нею центрувальних вальців, наприклад шести, що рівномірно закріплені по колу на колонах рами фундаментної, при цьому, ширина доріжки кочення центрувального вальця дорівнює В4=(1,3…1,4)  В 3 де В 3 - ширина центрувальної рейки, а діаметр центрувального вальця дорівнює D 2=(3,5…3,7)  В 4 крім того, механізм обертання рами плиткової виконаний у вигляді вальцьового ланцюга, що закріплений по колу на зовнішній циліндричній поверхні рами плиткової, який перебуває в зачепленні з симетрично розташованими зірочками, що приводяться в обертання індивідуальними приводами, при цьому ділильний діаметр D5 кожної приводної зірочки складає 0,04 ділильного діаметра D6 вальцьового ланцюга. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Тільки завдяки тому, що опорні елементи виконано у вигляді кільцевих опорних рейок, наприклад двох, концентрично закріплених на нижній поверхні рами плиткової та опорних вальців, які взаємодіють з відповідними опорними рейками, змонтованих по колу на рамі фундаментній з рівномірним круговим кроком, при цьому, ширина кожного опорного вальця дорівнює В2=(1,6…1,7)  В 1 де В 1- ширина кільцевої опорної рейки, а діаметр опорного вальця - D 1=(6…6,5)  В 2, де В2 - ширина опорного вальця, а центрувальні елементи виконані у вигляді кільцевої центрувальної рейки, змонтованої на нижній поверхні рами плиткової, концентрично до кільцевих опорних рейок і кінематично зв'язаних з нею центрувальних вальців, наприклад шести, що рівномірно закріплені по колу на колонах рами фундаментної, при цьому ширина доріжки кочення центрувального вальця дорівнює В4=(1,3…1,4)  В 3, де В 3 - ширина центрувальної рейки, а діаметр центрувального вальця дорівнює D2=(3,5…3,7)  В 4, крім того, механізм обертання рами плиткової виконаний у вигляді вальцьового ланцюга, що закріплений по колу на зовнішній циліндричній поверхні рами плиткової, який перебуває в зачепленні з 1 UA 82887 U 5 10 15 20 25 30 35 40 45 50 55 60 симетрично розташованими зірочками, що приводяться в обертання індивідуальними приводами, при цьому ділильний діаметр D4 кожної приводної зірочки складає 0,04 ділильного діаметра D5 вальцьового ланцюга, забезпечено розподіл між опорними та центрувальними елементами зусиль від дії ваги металоконструкції рами плиткової та шару окатишів, що розташований на робочій поверхні охолоджувача між опорними елементами і центрувальними елементами. Заявлений корисний результат неможливо отримати, якщо з заявленої сукупності суттєвих ознак виключити будь-який. На ПАТ НКМЗ розроблено робочий проект та виготовлений кільцевий охолоджувач окатишів для Полтавського ГЗК, опорно-поворотний пристрій якого виготовлено з використанням заявленого технічного рішення. Заявлена корисна модель пояснюється кресленнями, де: на фіг. 1 - показаний загальний вигляд кільцевого охолоджувача; на фіг. 2 - переріз А-А; на фіг. 3 - місце Б. Опорно-поворотний пристрій рами плиткової кільцевого охолоджувача (див. фіг. 1 і 2) складається з опорних елементів 1, центрувального елемента 2 і привода обертання 3 рами плиткової 4. Опорні елементи 1 та центрувальний елемент 2 змонтовані на рамі фундаментній 5. Відмінними рисами заявленої корисної моделі є те, що: - опорні елементи 1 складаються з двох кільцевих опорних рейок 6 і 7, закріплених на нижній поверхні 8 рами плиткової 4 кільцевого охолоджувача, та опорних вальців 9, закріплених по колу з рівним круговим кроком на металоконструкції рами фундаментної 5. - ширина кожного опорного вальця 9 дорівнює В2=(1,6…1,7)  В 1, де В1 - ширина кільцевої опорної рейки 6 або 7, а діаметр опорного вальця 9 становить D1=(6…6,5)  В2, де В2 - ширина опорного вальця 9. Таке виконання опорних елементів забезпечило рівномірний розподіл навантаження від ваги рами плиткової 4 та шару охолоджуваних окатишів між опорними рейками 6 і 7 та взаємодіючими з ними опорними вальцями 9. - центрувальні елементи 2 складаються з кільцевої центрувальної рейки 10, змонтованої на нижній поверхні рами плиткової 4, концентрично до кільцевих опорних рейок 6 і 7 та центрувальних вальців 11, що взаємодіють з кільцевою центрувальною рейкою 10. - центрувальні вальці 11 закріплені по колу на колонах 12 рами фундаментної 5 із рівним круговим кроком. Ширина доріжки кочення кожного центрувального вальця 11 дорівнює В4=(1,3…1,4)  В3, де В 3 - ширина кільцевої центрувальної рейки, а діаметр центрувального вальця 11 дорівнює D2=(3,5…3,7)  В 4. Таке виконання центрувальних елементів 2 забезпечило рівномірний розподіл бічних зусиль, що виникають під час обертання рами плиткової 4 між кільцевою центрувальною рейкою 10 та центрувальними вальцями 11, а також забезпечило надійне центрування рами плиткової 4 під час її обертання. Це також підвищило надійність і ефективність роботи кільцевого охолоджувача; - привід обертання 3 рами плиткової 4, складається з вальцьового ланцюга 13, закріпленого по колу на зовнішній циліндричній поверхні 14 рами плиткової 4 і двох симетрично розташованих зірочок 15, що знаходяться в зачепленні з вальцьовим ланцюгом 13. Ділильний діаметр D5 кожної зірочки 15 і складає 0,04 ділильного діаметра D4 вальцевого ланцюга 13; - зірочки 15 приводяться в обертання за допомогою приводів 16, які складаються з редукторів з електродвигунами. Виконання приводу обертання 3 рами плиткової 4 відповідно до заявленої корисної моделі забезпечило додатковий корисний результат, що полягає в забезпеченні плавності руху рами плиткової та зменшенні вартості та трудоємкості виготовлення його елементів. Працює опорно-поворотний пристрій рами опорної кільцевого охолоджувача наступним чином. За допомогою механізмів обертання 3 приводять до руху раму плиткову 4. Рама плиткова 4 рівномірно обертається навколо вертикальної осі із швидкістю 2,7 об/год. Далі на робочу поверхню рами плиткової у місці завантаження рівномірно завантажують шар гарячих окатишів. Далі, обертаючись разом з рамою плитковою 4, шар окатишів продувається великою кількістю охолоджуючого повітря. Відбувається охолодження гарячих окатишів від температури 900 С до температури 120 С. Після чого, у місці розвантаження виконується вивантаження охолоджених окатишів. Під час обертання рами плиткової 4 з шаром окатишів, загальна вага яких може досягати 1000 т, сили, що виникають від їхньої ваги сприймаються опорними рейками 6 та 7 і опорними вальцями 9. За рахунок неточності монтажу опорних елементів 1 рами плиткової 4, та нерівномірності розподілу шару окатишів на робочій поверхні рами плиткової 4, на раму 2 UA 82887 U 5 плиткову діють горизонтальні сили, що здвигають її у горизонтальній площині. Вищезгадані горизонтальні сили сприймаються центрувальними елементами 2: кільцевою рейкою центрувальною 10 та шістьома центрувальними вальцями 11, що встановлені по колу з рівним круговим кроком, та запобігають сходженню кільцевих опорних рейок 6 та 7 з опорних вальців 9. Таким чином, виконання опорно-поворотного пристрою у відповідності до заявленої корисної моделі забезпечило рівномірний розподіл навантажень від рами плиткової з шаром окатишів між кільцевими опорним рейками і опорними вальцями, кільцеву центрувальною рейкою та центрувальними вальцями, зменшило вартість та трудомісткість виготовлення опорних та центрувальних елементів рами плиткової і кільцевого охолоджувача. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 Опорно-поворотний пристрій, наприклад рами плиткової кільцевого охолоджувача, що містить установлені на рамі фундаментній опорні елементи, центрувальні елементи і механізм обертання рами плиткової, який відрізняється тим, що опорні елементи виконано у вигляді кільцевих опорних рейок, наприклад двох концентрично закріплених на нижній поверхні рами плиткової та опорних вальців, які взаємодіють з відповідними кільцевими опорними рейками, змонтованих по колу на рамі фундаментній з рівномірним круговим кроком, при цьому, ширина кожного опорного вальця дорівнює В2=(1,6…1,7)  В 1, де В 1 - ширина опорного рейки, а діаметр опорного вальця - D 1=(6…6,5)  В 2, де В2 - ширина опорного вальця, а центрувальні елементи виконані у вигляді кільцевої центрувальної рейки, змонтованої на нижній поверхні рами плиткової, концентрично до кільцевих опорних рейок, і кінематично зв'язаних з нею центрувальних вальців, наприклад шести, що закріплені рівномірно по колу на колонах рами фундаментної, при цьому ширина доріжки кочення центрувального вальця дорівнює В4=(1,3…1,4)  В 3, де В 3 - ширина центрувальної рейки, а діаметр центрувального вальця дорівнює D 2=(3,5…3,7)  В 4, крім того, механізм обертання рами плиткової виконаний у вигляді вальцьового ланцюга, що закріплений по колу на зовнішній циліндричній поверхні рами плиткової і який перебуває в зачепленні з симетрично розташованими зірочками, що приводяться в обертання індивідуальними приводами, при цьому ділильний діаметр D5 кожної зірочки складає 0,04 ділильного діаметра D4 вальцьового ланцюга. 3 UA 82887 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
