Пристрій для заливання металу у виливниці

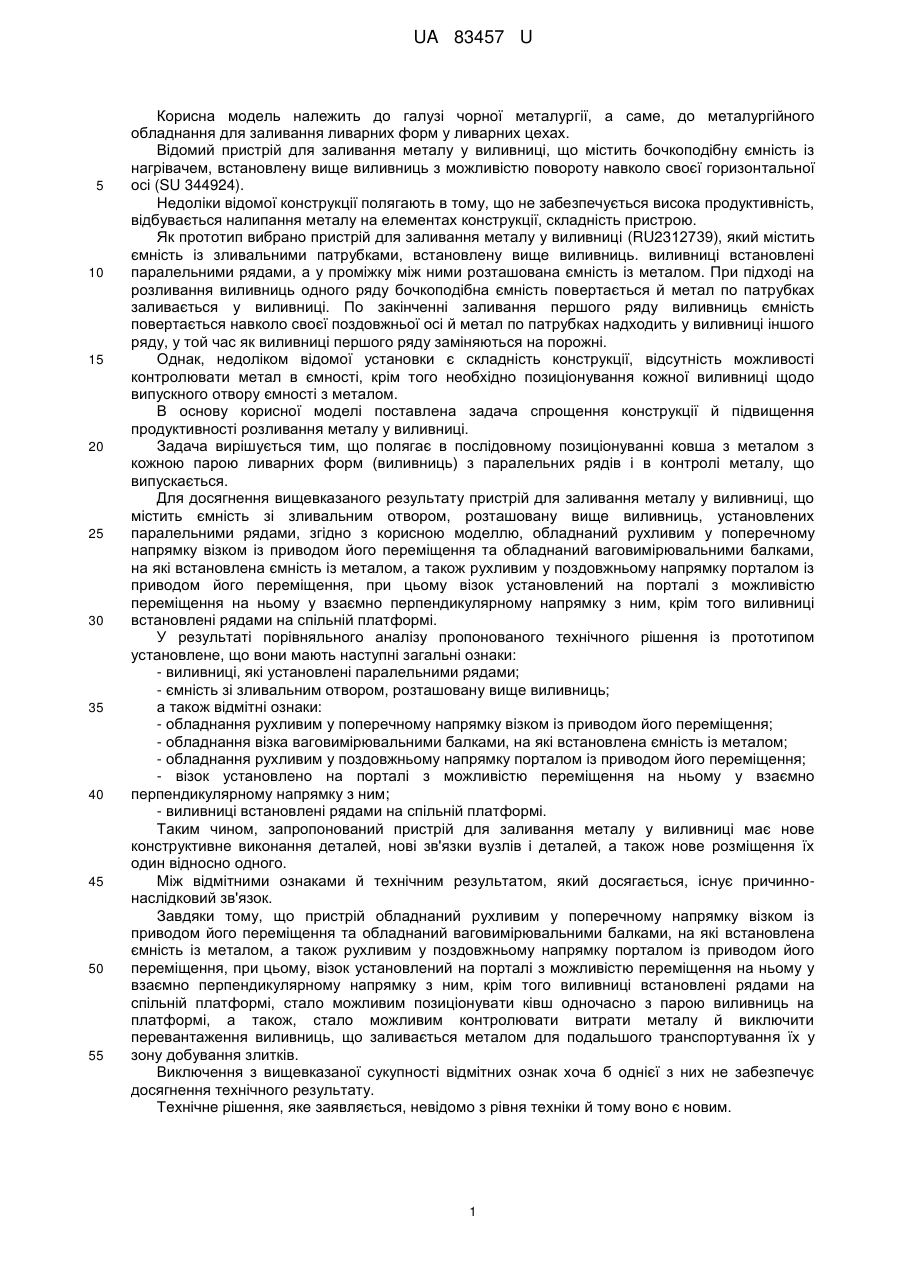

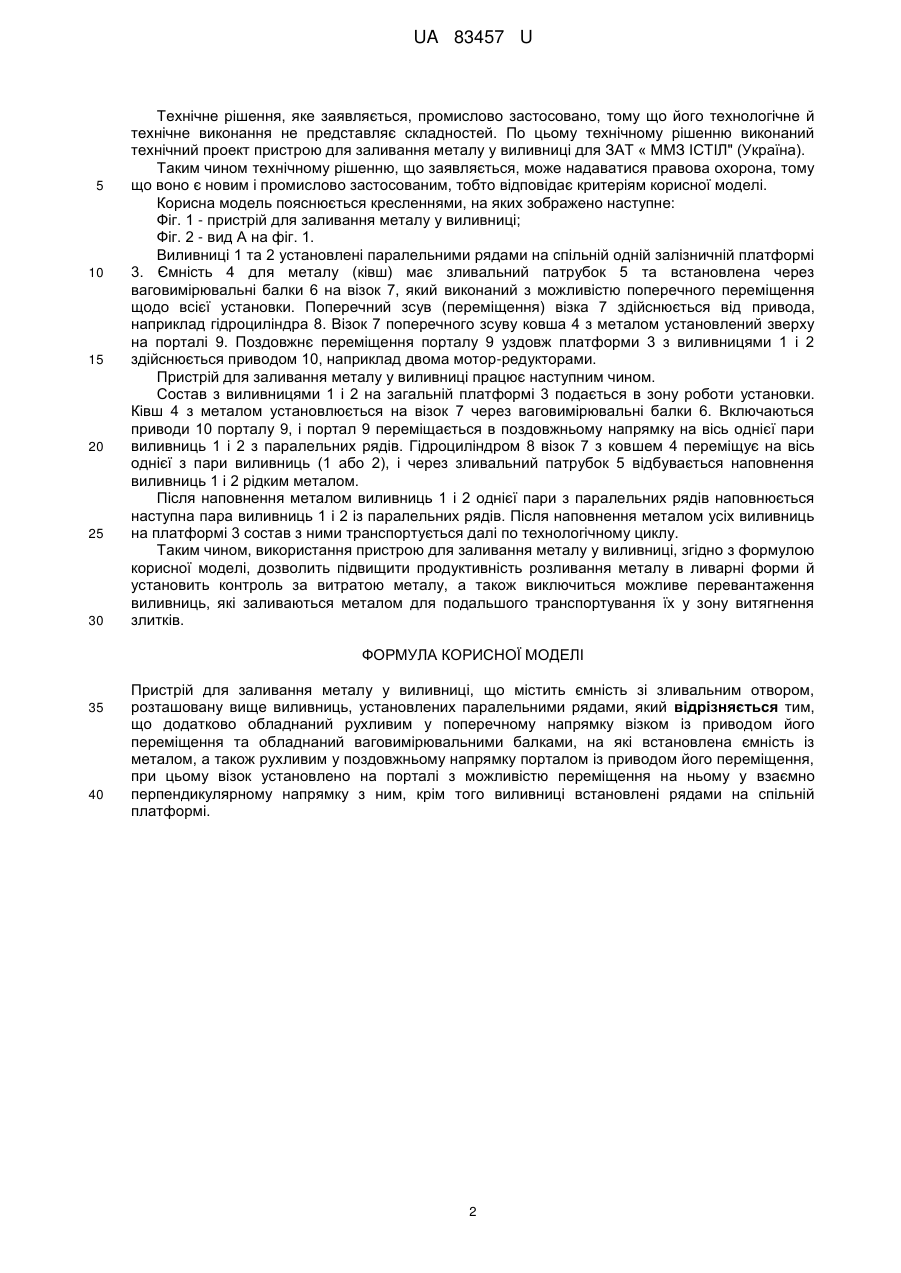

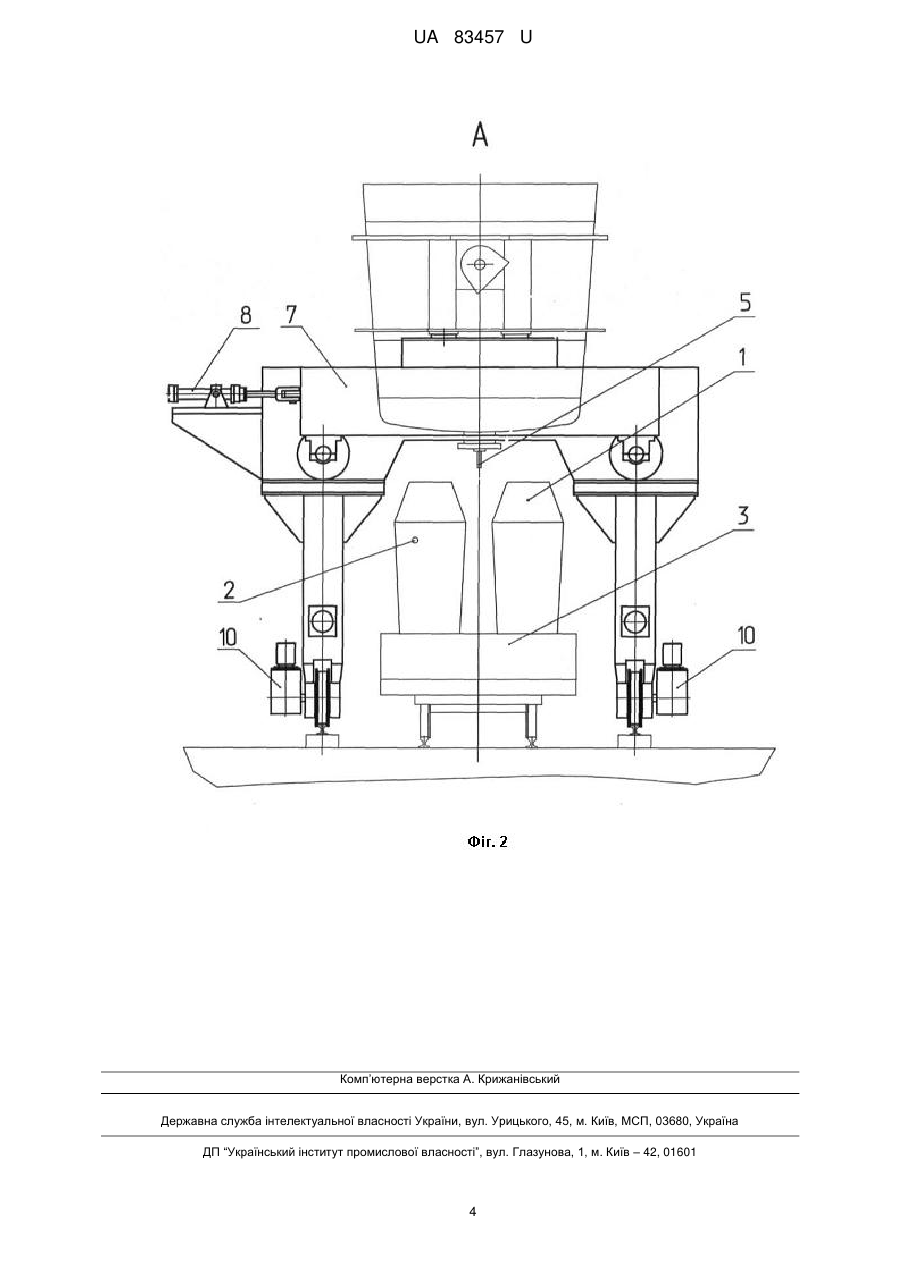

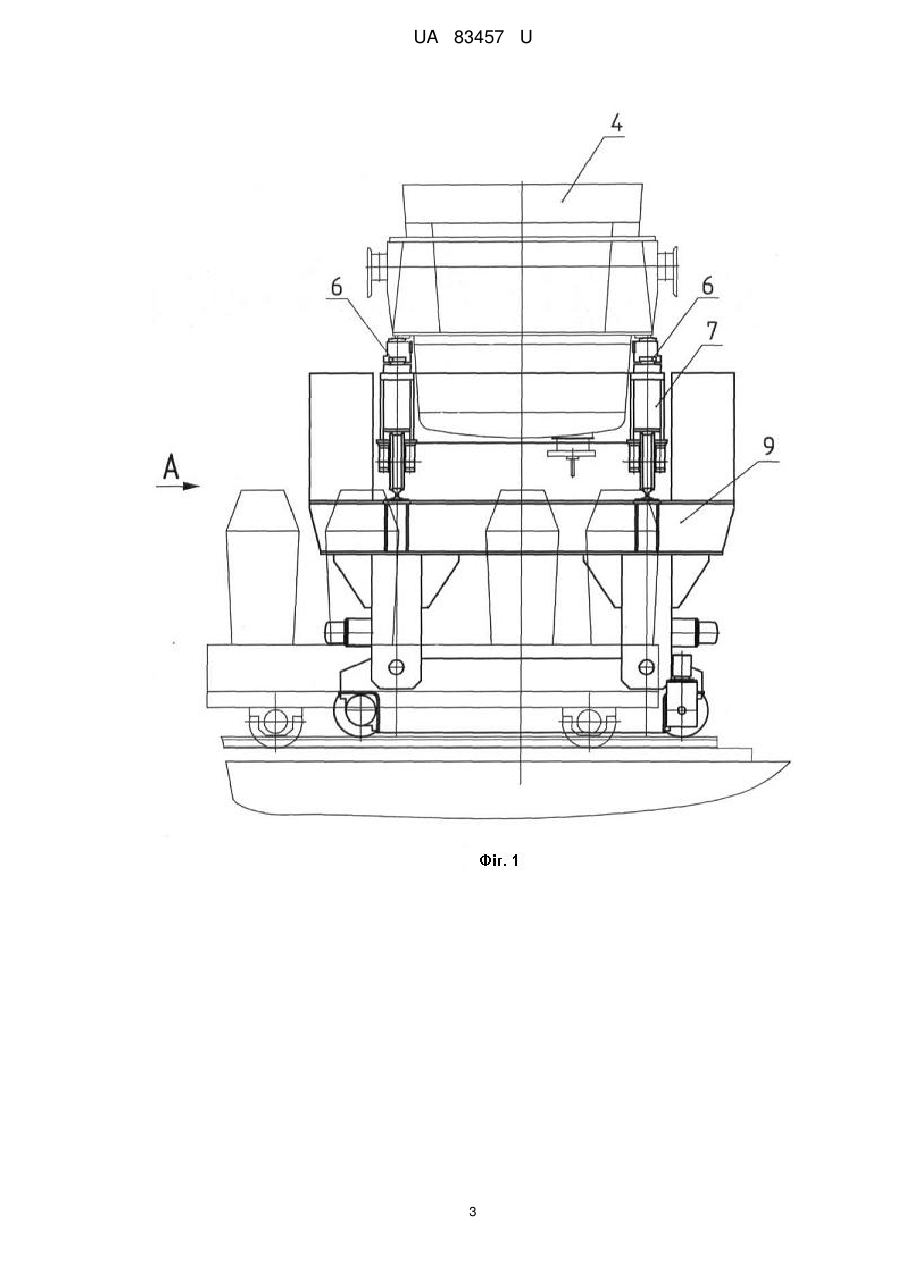

Реферат: Пристрій для заливання металу у виливниці містить ємність зі зливальним отвором, розташовану вище виливниць, установлених паралельними рядами. Додатково обладнаний рухливим у поперечному напрямку візком із приводом його переміщення та обладнаний ваговимірювальними балками, на які встановлена ємність із металом, а також рухливим у поздовжньому напрямку порталом із приводом його переміщення, при цьому візок установлено на порталі з можливістю переміщення на ньому у взаємно перпендикулярному напрямку з ним, крім того виливниці встановлені рядами на спільній платформі. UA 83457 U (54) ПРИСТРІЙ ДЛЯ ЗАЛИВАННЯ МЕТАЛУ У ВИЛИВНИЦІ UA 83457 U UA 83457 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі чорної металургії, а саме, до металургійного обладнання для заливання ливарних форм у ливарних цехах. Відомий пристрій для заливання металу у виливниці, що містить бочкоподібну ємність із нагрівачем, встановлену вище виливниць з можливістю повороту навколо своєї горизонтальної осі (SU 344924). Недоліки відомої конструкції полягають в тому, що не забезпечується висока продуктивність, відбувається налипання металу на елементах конструкції, складність пристрою. Як прототип вибрано пристрій для заливання металу у виливниці (RU2312739), який містить ємність із зливальними патрубками, встановлену вище виливниць. виливниці встановлені паралельними рядами, а у проміжку між ними розташована ємність із металом. При підході на розливання виливниць одного ряду бочкоподібна ємність повертається й метал по патрубках заливається у виливниці. По закінченні заливання першого ряду виливниць ємність повертається навколо своєї поздовжньої осі й метал по патрубках надходить у виливниці іншого ряду, у той час як виливниці першого ряду заміняються на порожні. Однак, недоліком відомої установки є складність конструкції, відсутність можливості контролювати метал в ємності, крім того необхідно позиціонування кожної виливниці щодо випускного отвору ємності з металом. В основу корисної моделі поставлена задача спрощення конструкції й підвищення продуктивності розливання металу у виливниці. Задача вирішується тим, що полягає в послідовному позиціонуванні ковша з металом з кожною парою ливарних форм (виливниць) з паралельних рядів і в контролі металу, що випускається. Для досягнення вищевказаного результату пристрій для заливання металу у виливниці, що містить ємність зі зливальним отвором, розташовану вище виливниць, установлених паралельними рядами, згідно з корисною моделлю, обладнаний рухливим у поперечному напрямку візком із приводом його переміщення та обладнаний ваговимірювальними балками, на які встановлена ємність із металом, а також рухливим у поздовжньому напрямку порталом із приводом його переміщення, при цьому візок установлений на порталі з можливістю переміщення на ньому у взаємно перпендикулярному напрямку з ним, крім того виливниці встановлені рядами на спільній платформі. У результаті порівняльного аналізу пропонованого технічного рішення із прототипом установлене, що вони мають наступні загальні ознаки: - виливниці, які установлені паралельними рядами; - ємність зі зливальним отвором, розташовану вище виливниць; а також відмітні ознаки: - обладнання рухливим у поперечному напрямку візком із приводом його переміщення; - обладнання візка ваговимірювальними балками, на які встановлена ємність із металом; - обладнання рухливим у поздовжньому напрямку порталом із приводом його переміщення; - візок установлено на порталі з можливістю переміщення на ньому у взаємно перпендикулярному напрямку з ним; - виливниці встановлені рядами на спільній платформі. Таким чином, запропонований пристрій для заливання металу у виливниці має нове конструктивне виконання деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх один відносно одного. Між відмітними ознаками й технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що пристрій обладнаний рухливим у поперечному напрямку візком із приводом його переміщення та обладнаний ваговимірювальними балками, на які встановлена ємність із металом, а також рухливим у поздовжньому напрямку порталом із приводом його переміщення, при цьому, візок установлений на порталі з можливістю переміщення на ньому у взаємно перпендикулярному напрямку з ним, крім того виливниці встановлені рядами на спільній платформі, стало можливим позиціонувати ківш одночасно з парою виливниць на платформі, а також, стало можливим контролювати витрати металу й виключити перевантаження виливниць, що заливається металом для подальшого транспортування їх у зону добування злитків. Виключення з вищевказаної сукупності відмітних ознак хоча б однієї з них не забезпечує досягнення технічного результату. Технічне рішення, яке заявляється, невідомо з рівня техніки й тому воно є новим. 1 UA 83457 U 5 10 15 20 25 30 Технічне рішення, яке заявляється, промислово застосовано, тому що його технологічне й технічне виконання не представляє складностей. По цьому технічному рішенню виконаний технічний проект пристрою для заливання металу у виливниці для ЗАТ « ММЗ ІСТІЛ" (Україна). Таким чином технічному рішенню, що заявляється, може надаватися правова охорона, тому що воно є новим і промислово застосованим, тобто відповідає критеріям корисної моделі. Корисна модель пояснюється кресленнями, на яких зображено наступне: Фіг. 1 - пристрій для заливання металу у виливниці; Фіг. 2 - вид А на фіг. 1. Виливниці 1 та 2 установлені паралельними рядами на спільній одній залізничній платформі 3. Ємність 4 для металу (ківш) має зливальний патрубок 5 та встановлена через ваговимірювальні балки 6 на візок 7, який виконаний з можливістю поперечного переміщення щодо всієї установки. Поперечний зсув (переміщення) візка 7 здійснюється від привода, наприклад гідроциліндра 8. Візок 7 поперечного зсуву ковша 4 з металом установлений зверху на порталі 9. Поздовжнє переміщення порталу 9 уздовж платформи 3 з виливницями 1 і 2 здійснюється приводом 10, наприклад двома мотор-редукторами. Пристрій для заливання металу у виливниці працює наступним чином. Состав з виливницями 1 і 2 на загальній платформі 3 подається в зону роботи установки. Ківш 4 з металом установлюється на візок 7 через ваговимірювальні балки 6. Включаються приводи 10 порталу 9, і портал 9 переміщається в поздовжньому напрямку на вісь однієї пари виливниць 1 і 2 з паралельних рядів. Гідроциліндром 8 візок 7 з ковшем 4 переміщує на вісь однієї з пари виливниць (1 або 2), і через зливальний патрубок 5 відбувається наповнення виливниць 1 і 2 рідким металом. Після наповнення металом виливниць 1 і 2 однієї пари з паралельних рядів наповнюється наступна пара виливниць 1 і 2 із паралельних рядів. Після наповнення металом усіх виливниць на платформі 3 состав з ними транспортується далі по технологічному циклу. Таким чином, використання пристрою для заливання металу у виливниці, згідно з формулою корисної моделі, дозволить підвищити продуктивність розливання металу в ливарні форми й установить контроль за витратою металу, а також виключиться можливе перевантаження виливниць, які заливаються металом для подальшого транспортування їх у зону витягнення злитків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для заливання металу у виливниці, що містить ємність зі зливальним отвором, розташовану вище виливниць, установлених паралельними рядами, який відрізняється тим, що додатково обладнаний рухливим у поперечному напрямку візком із приводом його переміщення та обладнаний ваговимірювальними балками, на які встановлена ємність із металом, а також рухливим у поздовжньому напрямку порталом із приводом його переміщення, при цьому візок установлено на порталі з можливістю переміщення на ньому у взаємно перпендикулярному напрямку з ним, крім того виливниці встановлені рядами на спільній платформі. 2 UA 83457 U 3 UA 83457 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
