Скребок для відбору проб молюсків

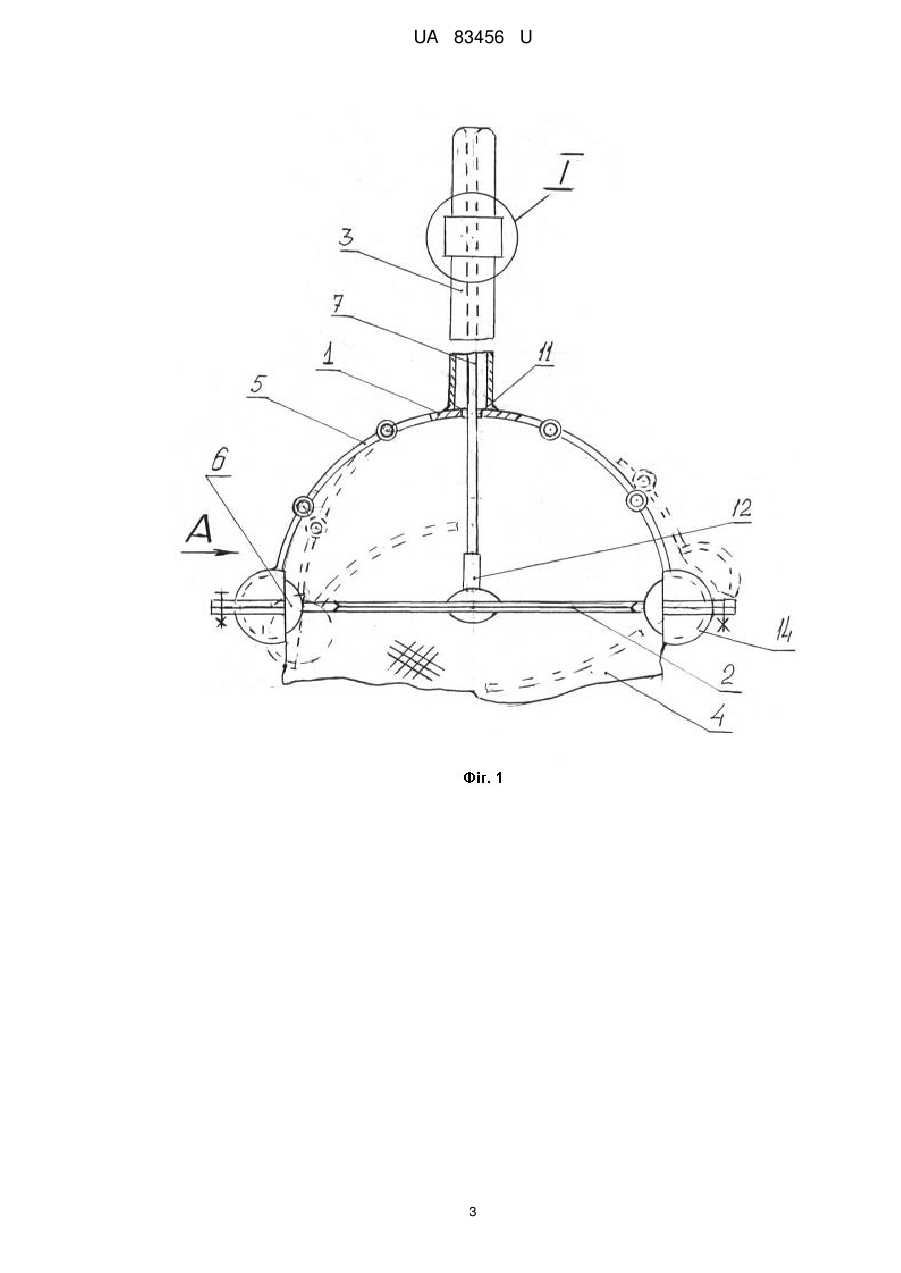

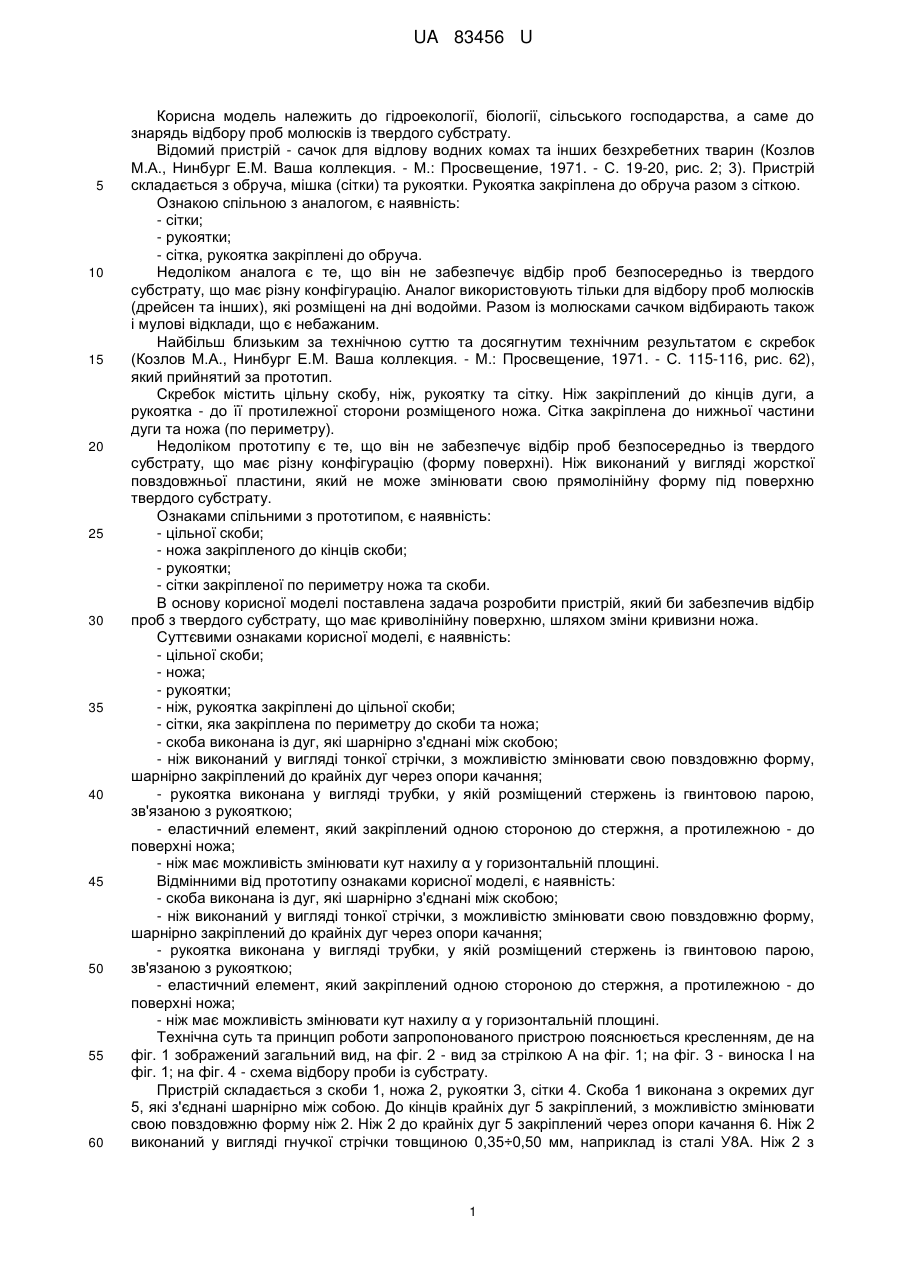

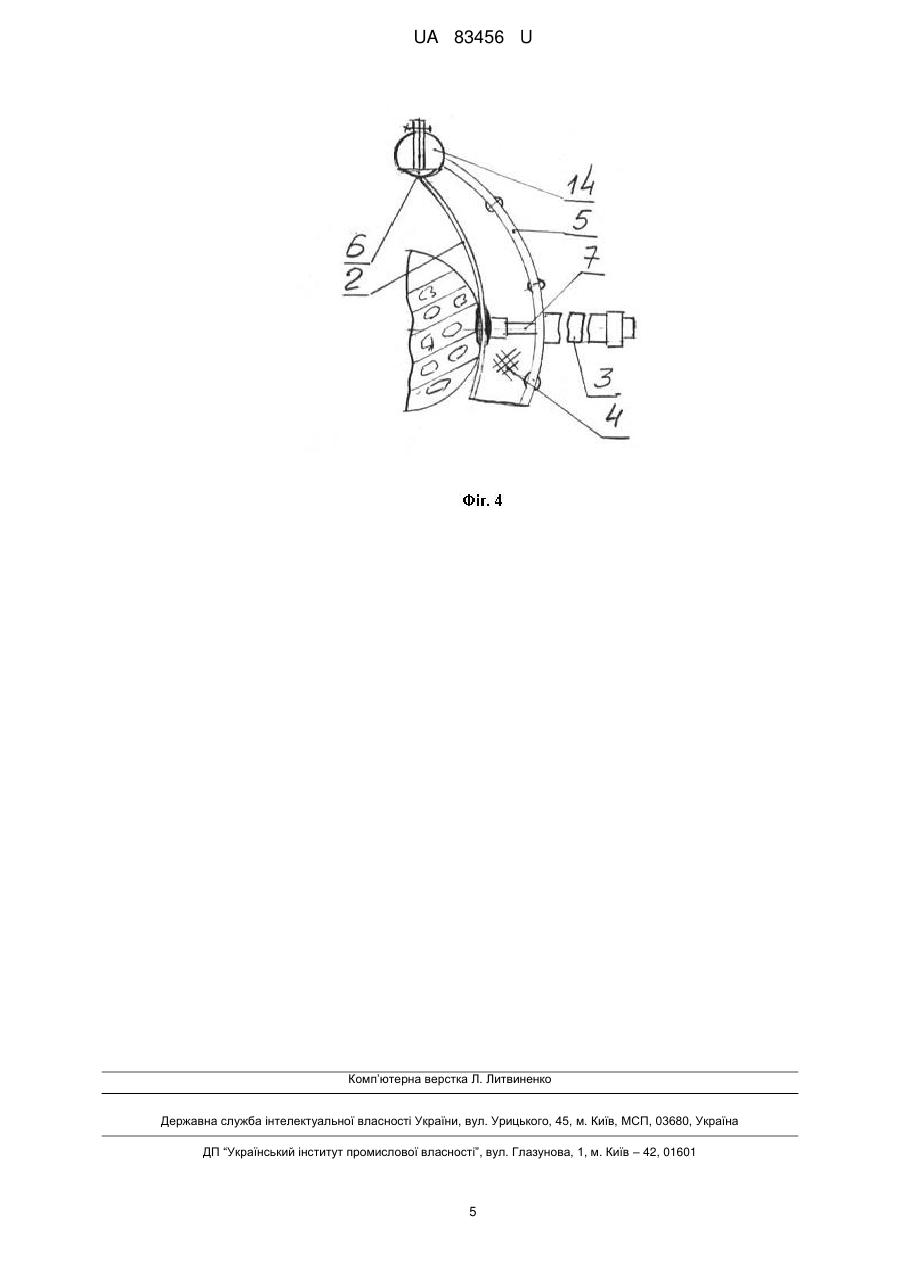

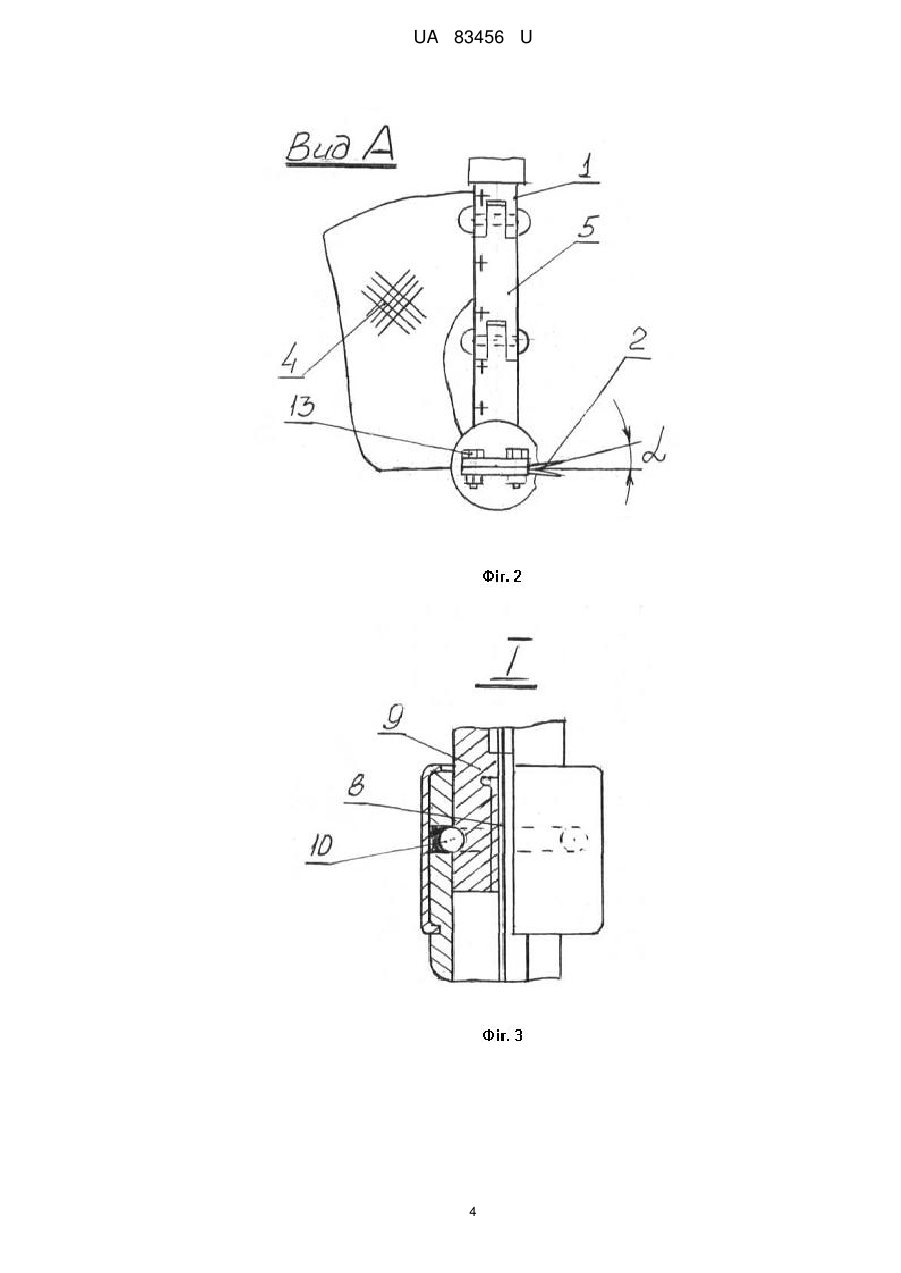

Реферат: Пристрій для відбору проб молюсків містить цільну скобу, до якої закріплені ніж, рукоятка та сітка, що закріплена по периметру до скоби та ножа. Скоба виконана з дуг, які шарнірно з'єднані між собою, а до крайніх дуг закріплений через опори качання, з можливістю змінювати свою повздовжню форму ніж, який виконаний у вигляді тонкої стрічки, а рукоятка у вигляді трубки, у якій розміщений стержень, що має на одній стороні гвинтову пару зв'язану з рукояткою, а іншою стороною через еластичний елемент закріплений до поверхні ножа, ніж має можливість змінювати кут нахилу α у горизонтальній площині. UA 83456 U (54) СКРЕБОК ДЛЯ ВІДБОРУ ПРОБ МОЛЮСКІВ UA 83456 U UA 83456 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідроекології, біології, сільського господарства, а саме до знарядь відбору проб молюсків із твердого субстрату. Відомий пристрій - сачок для відлову водних комах та інших безхребетних тварин (Козлов М.А., Нинбург Е.М. Ваша коллекция. - М.: Просвещение, 1971. - С. 19-20, рис. 2; 3). Пристрій складається з обруча, мішка (сітки) та рукоятки. Рукоятка закріплена до обруча разом з сіткою. Ознакою спільною з аналогом, є наявність: - сітки; - рукоятки; - сітка, рукоятка закріплені до обруча. Недоліком аналога є те, що він не забезпечує відбір проб безпосередньо із твердого субстрату, що має різну конфігурацію. Аналог використовують тільки для відбору проб молюсків (дрейсен та інших), які розміщені на дні водойми. Разом із молюсками сачком відбирають також і мулові відклади, що є небажаним. Найбільш близьким за технічною суттю та досягнутим технічним результатом є скребок (Козлов М.А., Нинбург Е.М. Ваша коллекция. - М.: Просвещение, 1971. - С. 115-116, рис. 62), який прийнятий за прототип. Скребок містить цільну скобу, ніж, рукоятку та сітку. Ніж закріплений до кінців дуги, а рукоятка - до її протилежної сторони розміщеного ножа. Сітка закріплена до нижньої частини дуги та ножа (по периметру). Недоліком прототипу є те, що він не забезпечує відбір проб безпосередньо із твердого субстрату, що має різну конфігурацію (форму поверхні). Ніж виконаний у вигляді жорсткої повздовжньої пластини, який не може змінювати свою прямолінійну форму під поверхню твердого субстрату. Ознаками спільними з прототипом, є наявність: - цільної скоби; - ножа закріпленого до кінців скоби; - рукоятки; - сітки закріпленої по периметру ножа та скоби. В основу корисної моделі поставлена задача розробити пристрій, який би забезпечив відбір проб з твердого субстрату, що має криволінійну поверхню, шляхом зміни кривизни ножа. Суттєвими ознаками корисної моделі, є наявність: - цільної скоби; - ножа; - рукоятки; - ніж, рукоятка закріплені до цільної скоби; - сітки, яка закріплена по периметру до скоби та ножа; - скоба виконана із дуг, які шарнірно з'єднані між скобою; - ніж виконаний у вигляді тонкої стрічки, з можливістю змінювати свою повздовжню форму, шарнірно закріплений до крайніх дуг через опори качання; - рукоятка виконана у вигляді трубки, у якій розміщений стержень із гвинтовою парою, зв'язаною з рукояткою; - еластичний елемент, який закріплений одною стороною до стержня, а протилежною - до поверхні ножа; - ніж має можливість змінювати кут нахилу α у горизонтальній площині. Відмінними від прототипу ознаками корисної моделі, є наявність: - скоба виконана із дуг, які шарнірно з'єднані між скобою; - ніж виконаний у вигляді тонкої стрічки, з можливістю змінювати свою повздовжню форму, шарнірно закріплений до крайніх дуг через опори качання; - рукоятка виконана у вигляді трубки, у якій розміщений стержень із гвинтовою парою, зв'язаною з рукояткою; - еластичний елемент, який закріплений одною стороною до стержня, а протилежною - до поверхні ножа; - ніж має можливість змінювати кут нахилу α у горизонтальній площині. Технічна суть та принцип роботи запропонованого пристрою пояснюється кресленням, де на фіг. 1 зображений загальний вид, на фіг. 2 - вид за стрілкою А на фіг. 1; на фіг. 3 - виноска І на фіг. 1; на фіг. 4 - схема відбору проби із субстрату. Пристрій складається з скоби 1, ножа 2, рукоятки 3, сітки 4. Скоба 1 виконана з окремих дуг 5, які з'єднані шарнірно між собою. До кінців крайніх дуг 5 закріплений, з можливістю змінювати свою повздовжню форму ніж 2. Ніж 2 до крайніх дуг 5 закріплений через опори качання 6. Ніж 2 виконаний у вигляді гнучкої стрічки товщиною 0,35÷0,50 мм, наприклад із сталі У8А. Ніж 2 з 1 UA 83456 U 5 10 15 20 25 30 35 40 одної повздовжньої сторони має загострений край. Рукоятка 3 виконана у вигляді трубки, яка закріплена у центрі до зовнішньої поверхні скоби 1. У трубці (рукоятці) 3 розміщений стержень 7, який на одній стороні має гвинтову пару 8. Гайка 9 гвинтової пари 8 є продовженням рукоятки 3. Гайка 9 гвинтової пари 8 закріплена за допомогою куль 10 у трубці - рукоятці 3 і має можливість провертатись відносно неї. Протилежна сторона стержня 7 проходить крізь отвір 11, що виконаний у скобі 1 і закріплений через еластичний елемент 12 до бокової поверхні ножа 2. Еластичний елемент 10 виконаний наприклад з гуми. За допомогою гвинтової пари 8, при обертанні гайки 9, окремих дуг 5, що з'єднані шарнірно між собою, опор качання 6, ніж 2 має можливість змінювати свою повздовжню форму. Тобто змінювати свою форму як у верхнє так і у нижнє положення. (Верхнє, нижнє положення на кресленні фіг. 1 позначено штрих-пунктирними лініями). За допомогою еластичного елементу 12, опор качання 6 ніж 2 також має можливість змінювати кут нахилу α у горизонтальній площині, який дорівнює 5÷15°, α = 5-15° (фіг. 2). Фіксація кута α ножа 2 здійснюється за допомогою болтів (гвинтів) 13 роз'ємних полусфер 14 опор качання 6. До нижньої частини скоби 1, ножа 2, закріплена сітка 4, наприклад із капрону. Скребок працює таким чином. Для відбору проби молюсків (дрейсен), наприклад з твердого субстрату, що має криволінійну поверхню виконану по радіусу (з поверхні круглої палі, фіг. 4) повздовжню прямолінійну форму ножа 2 змінюють таким чином щоб його форма приблизно вписалася у зовнішню поверхню субстрату. Для цього рукоятку (гайку) 9 гвинтової пари 8 обертають за годинниковою стрілкою, стержень (гвинт) 7 переміщується у верхнє положення. Разом з стержнем 7 у верхнє положення переміщується і ніж 2, який приймає форму, близьку до півкола. Разом з ножем 2 змінюють своє положення дуги 5, які при цьому переміщуються до вертикальної осі, та опори качання у півсферах 14. Після чого пристрій опускають до водойми і з поверхні субстрату - палі (круглої форми) виконують відбір проб молюсків (дрейсен), тобто їх зіскрібають ножем 2 з поверхні твердого субстрату, які потім потрапляють у сітку 4. Відбір проб з угнутої поверхні (впадини) твердого субстрату виконують таким же чином, але форму ножа 2 змінюють у протилежному напрямку, повертаючи рукоятку (гайку) 9 проти годинникової стрілки. При цьому з ножем 2 змінюють своє положення у протилежному напрямку дуги 5 та опори качання 6. Дуги 5 будуть переміщуватись від вертикальної осі. При необхідності кут нахилу α ножа 2 у горизонтальній площині також можна змінювати відповідним чином, як описано вище. Запропонований пристрій у порівнянні з відомими - базовими пристроями дозволяє виконувати відбір проб водних тварин з твердого субстрату, який має різну криволінійну поверхню, до якої прикріпились донні безхребетні. Це дає можливість розширити функціональні можливості запропонованого пристрою, більш якісно проводити відбір проб для необхідних гідроекологічних досліджень. Крім того, скорочується час відбору проб - підвищується продуктивність роботи. Виготовлення запропонованого пристрою не потребує відносно великих матеріальних витрат, тому що для його впровадження можливо використовувати широко відомі матеріали сучасного виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Пристрій для відбору проб молюсків, що містить цільну скобу, до якої закріплені ніж, рукоятка та сітка, що закріплена по периметру до скоби та ножа, який відрізняється тим, що скоба виконана з дуг, які шарнірно з'єднані між собою, а до крайніх дуг закріплений через опори качання, з можливістю змінювати свою повздовжню форму ніж, який виконаний у вигляді тонкої стрічки, а рукоятка у вигляді трубки, у якій розміщений стержень, що має на одній стороні гвинтову пару, зв'язану з рукояткою, а іншою стороною через еластичний елемент закріплений до поверхні ножа. 2. Пристрій за п. 1, який відрізняється тим, що ніж має можливість змінювати кут нахилу α у горизонтальній площині. 2 UA 83456 U 3 UA 83456 U 4 UA 83456 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
