Прес з додатковим динамічним навантаженням

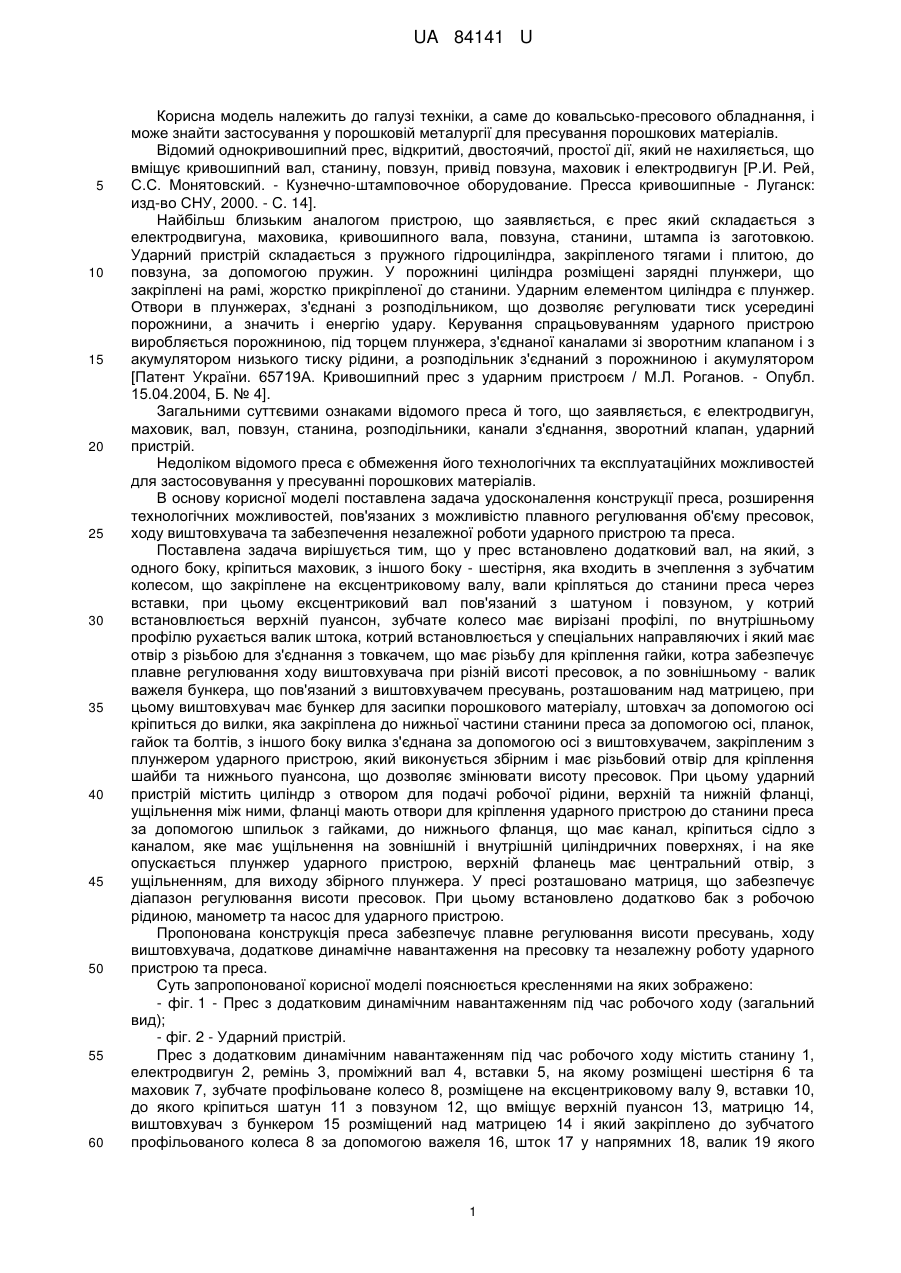

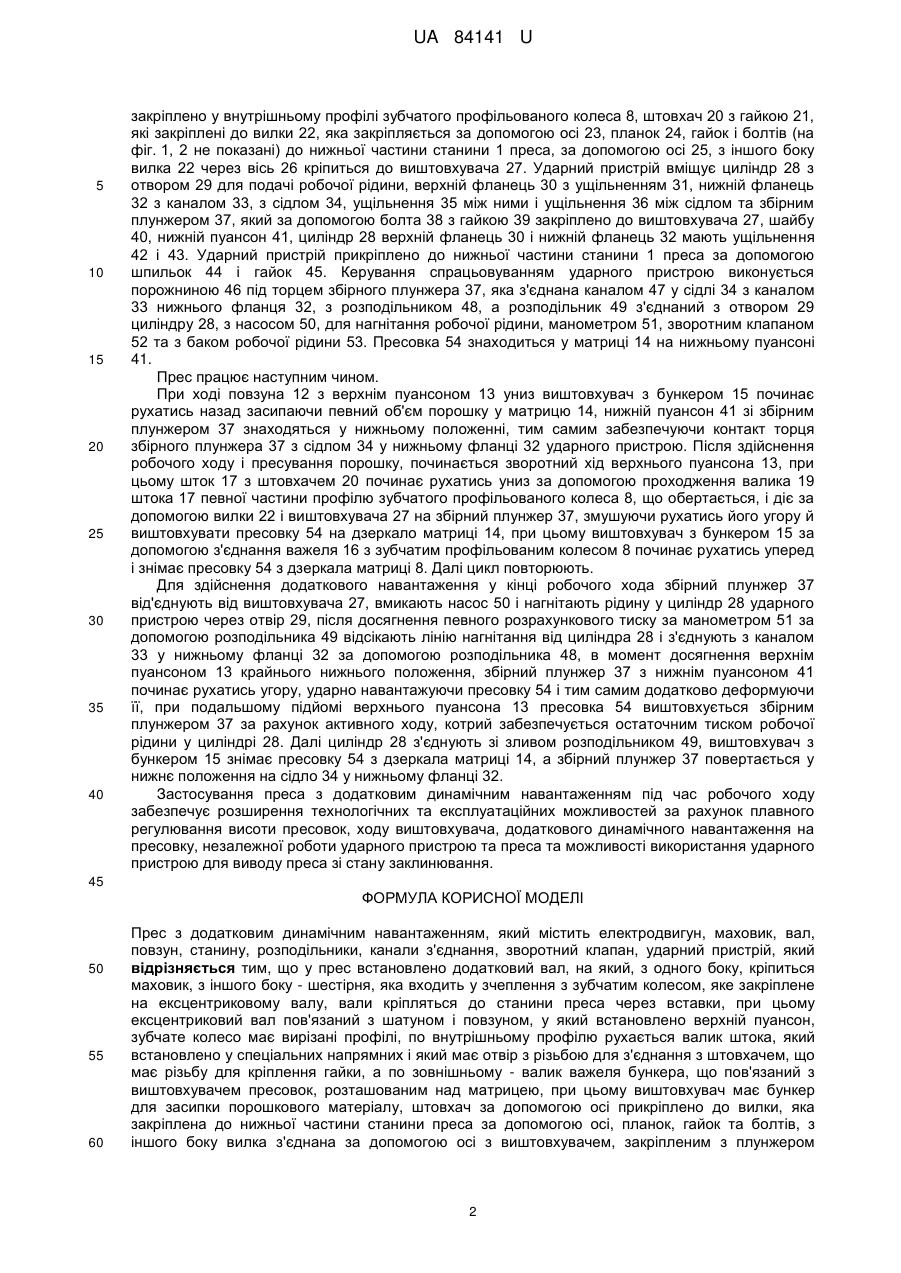

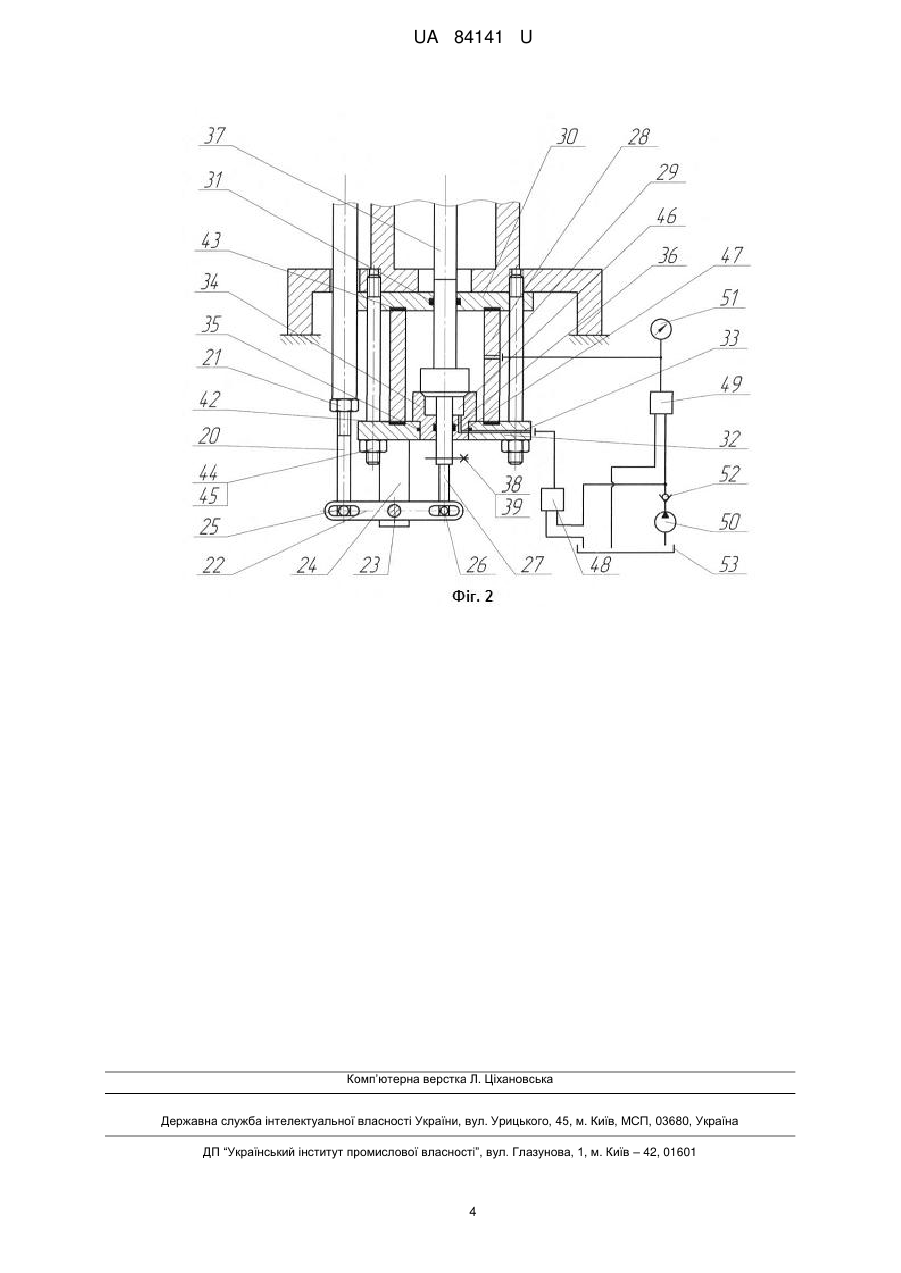

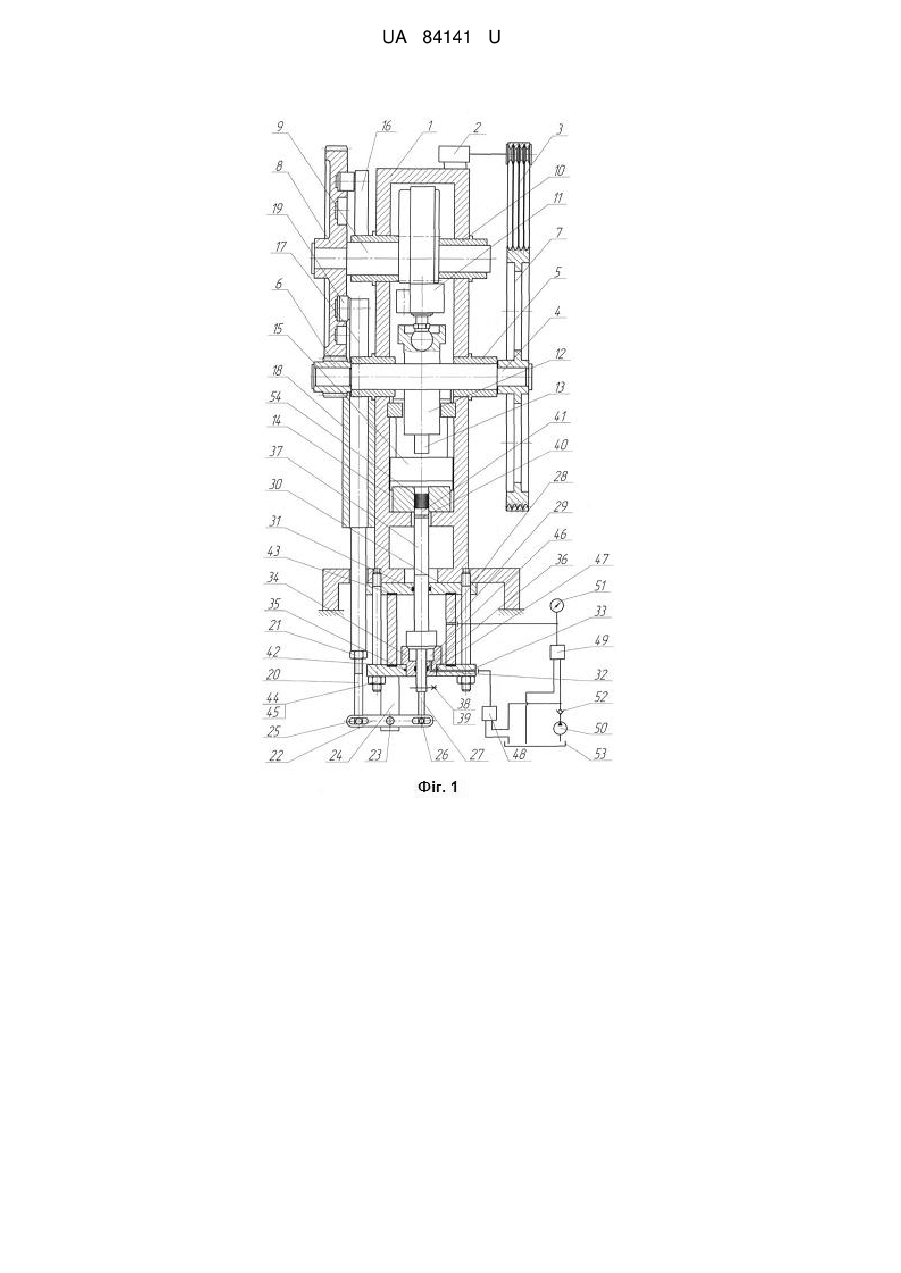

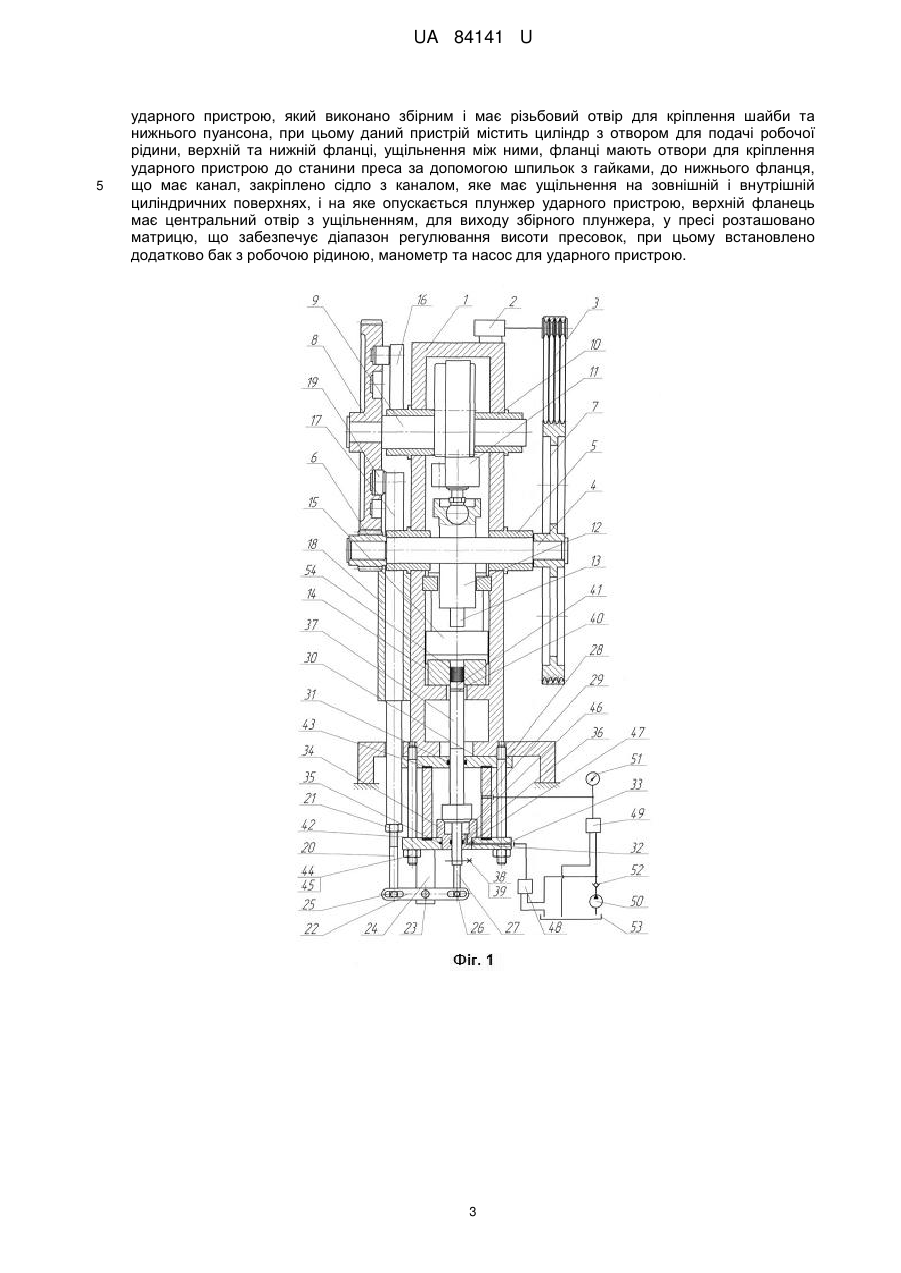

Реферат: Прес з додатковим динамічним навантаженням містить електродвигун, маховик, вал, повзун, станину, розподільники, канали з'єднання, зворотний клапан, ударний пристрій. У прес встановлено додатковий вал, на який, з одного боку, кріпиться маховик, з іншого боку шестірня, яка входить у зчеплення з зубчатим колесом, яке закріплене на ексцентриковому валу, вали закріплено до станини преса через вставки, при цьому ексцентриковий вал пов'язаний з шатуном і повзуном, у який встановлюють верхній пуансон, зубчате колесо має вирізані профілі, по внутрішньому профілю рухається валик штока, який встановлюється у спеціальних напрямних і який має отвір з різьбою для з'єднання з штовхачем, що має різьбу для кріплення гайки, а по зовнішньому - валик важеля бункера, що пов'язаний з виштовхувачем пресовок, розташованим над матрицею, при цьому виштовхувач має бункер для засипки порошкового матеріалу, штовхач за допомогою осі кріпиться до вилки, яка закріплена до нижньої частини станини преса за допомогою осі, планок, гайок та болтів, з іншого боку вилка з'єднана за допомогою осі з виштовхувачем, закріпленим з плунжером ударного пристрою, який виконано збірним і має різьбовий отвір для кріплення шайби та нижнього пуансона, при цьому уданий пристрій містить циліндр з отвором для подачі робочої рідини, верхній та нижній фланці, ущільнення між ними, фланці мають отвори для кріплення ударного пристрою до станини преса за допомогою шпильок з гайками, до нижнього фланця, що має канал, закріплено сідло з каналом, яке має ущільнення на зовнішній і внутрішній циліндричних поверхнях, і на яке опускається плунжер ударного пристрою, верхній фланець має центральний отвір, з ущільненням, для виходу збірного плунжера, у пресі розташовано матрицю, що забезпечує діапазон регулювання висоти пресовок, при цьому встановлено додатково бак з робочою рідиною, манометр та насос для ударного пристрою. UA 84141 U (54) ПРЕС З ДОДАТКОВИМ ДИНАМІЧНИМ НАВАНТАЖЕННЯМ UA 84141 U UA 84141 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до ковальсько-пресового обладнання, і може знайти застосування у порошковій металургії для пресування порошкових матеріалів. Відомий однокривошипний прес, відкритий, двостоячий, простої дії, який не нахиляється, що вміщує кривошипний вал, станину, повзун, привід повзуна, маховик і електродвигун [Р.И. Рей, С.С. Монятовский. - Кузнечно-штамповочное оборудование. Пресса кривошипные - Луганск: изд-во СНУ, 2000. - C. 14]. Найбільш близьким аналогом пристрою, що заявляється, є прес який складається з електродвигуна, маховика, кривошипного вала, повзуна, станини, штампа із заготовкою. Ударний пристрій складається з пружного гідроциліндра, закріпленого тягами і плитою, до повзуна, за допомогою пружин. У порожнині циліндра розміщені зарядні плунжери, що закріплені на рамі, жорстко прикріпленої до станини. Ударним елементом циліндра є плунжер. Отвори в плунжерах, з'єднані з розподільником, що дозволяє регулювати тиск усередині порожнини, а значить і енергію удару. Керування спрацьовуванням ударного пристрою виробляється порожниною, під торцем плунжера, з'єднаної каналами зі зворотним клапаном і з акумулятором низького тиску рідини, а розподільник з'єднаний з порожниною і акумулятором [Патент України. 65719А. Кривошипний прес з ударним пристроєм / М.Л. Роганов. - Опубл. 15.04.2004, Б. № 4]. Загальними суттєвими ознаками відомого преса й того, що заявляється, є електродвигун, маховик, вал, повзун, станина, розподільники, канали з'єднання, зворотний клапан, ударний пристрій. Недоліком відомого преса є обмеження його технологічних та експлуатаційних можливостей для застосовування у пресуванні порошкових матеріалів. В основу корисної моделі поставлена задача удосконалення конструкції преса, розширення технологічних можливостей, пов'язаних з можливістю плавного регулювання об'єму пресовок, ходу виштовхувача та забезпечення незалежної роботи ударного пристрою та преса. Поставлена задача вирішується тим, що у прес встановлено додатковий вал, на який, з одного боку, кріпиться маховик, з іншого боку - шестірня, яка входить в зчеплення з зубчатим колесом, що закріплене на ексцентриковому валу, вали кріпляться до станини преса через вставки, при цьому ексцентриковий вал пов'язаний з шатуном і повзуном, у котрий встановлюється верхній пуансон, зубчате колесо має вирізані профілі, по внутрішньому профілю рухається валик штока, котрий встановлюється у спеціальних направляючих і який має отвір з різьбою для з'єднанняз товкачем, що має різьбу для кріплення гайки, котра забезпечує плавне регулювання ходу виштовхувача при різній висоті пресовок, а по зовнішньому - валик важеля бункера, що пов'язаний з виштовхувачем пресувань, розташованим над матрицею, при цьому виштовхувач має бункер для засипки порошкового матеріалу, штовхач за допомогою осі кріпиться до вилки, яка закріплена до нижньої частини станини преса за допомогою осі, планок, гайок та болтів, з іншого боку вилка з'єднана за допомогою осі з виштовхувачем, закріпленим з плунжером ударного пристрою, який виконується збірним і має різьбовий отвір для кріплення шайби та нижнього пуансона, що дозволяє змінювати висоту пресовок. При цьому ударний пристрій містить циліндр з отвором для подачі робочої рідини, верхній та нижній фланці, ущільнення між ними, фланці мають отвори для кріплення ударного пристрою до станини преса за допомогою шпильок з гайками, до нижнього фланця, що має канал, кріпиться сідло з каналом, яке має ущільнення на зовнішній і внутрішній циліндричних поверхнях, і на яке опускається плунжер ударного пристрою, верхній фланець має центральний отвір, з ущільненням, для виходу збірного плунжера. У пресі розташовано матриця, що забезпечує діапазон регулювання висоти пресовок. При цьому встановлено додатково бак з робочою рідиною, манометр та насос для ударного пристрою. Пропонована конструкція преса забезпечує плавне регулювання висоти пресувань, ходу виштовхувача, додаткове динамічне навантаження на пресовку та незалежну роботу ударного пристрою та преса. Суть запропонованої корисної моделі пояснюється кресленнями на яких зображено: - фіг. 1 - Прес з додатковим динамічним навантаженням під час робочого ходу (загальний вид); - фіг. 2 - Ударний пристрій. Прес з додатковим динамічним навантаженням під час робочого ходу містить станину 1, електродвигун 2, ремінь 3, проміжний вал 4, вставки 5, на якому розміщені шестірня 6 та маховик 7, зубчате профільоване колесо 8, розміщене на ексцентриковому валу 9, вставки 10, до якого кріпиться шатун 11 з повзуном 12, що вміщує верхній пуансон 13, матрицю 14, виштовхувач з бункером 15 розміщений над матрицею 14 і який закріплено до зубчатого профільованого колеса 8 за допомогою важеля 16, шток 17 у напрямних 18, валик 19 якого 1 UA 84141 U 5 10 15 20 25 30 35 40 закріплено у внутрішньому профілі зубчатого профільованого колеса 8, штовхач 20 з гайкою 21, які закріплені до вилки 22, яка закріпляється за допомогою осі 23, планок 24, гайок і болтів (на фіг. 1, 2 не показані) до нижньої частини станини 1 преса, за допомогою осі 25, з іншого боку вилка 22 через вісь 26 кріпиться до виштовхувача 27. Ударний пристрій вміщує циліндр 28 з отвором 29 для подачі робочої рідини, верхній фланець 30 з ущільненням 31, нижній фланець 32 з каналом 33, з сідлом 34, ущільнення 35 між ними і ущільнення 36 між сідлом та збірним плунжером 37, який за допомогою болта 38 з гайкою 39 закріплено до виштовхувача 27, шайбу 40, нижній пуансон 41, циліндр 28 верхній фланець 30 і нижній фланець 32 мають ущільнення 42 і 43. Ударний пристрій прикріплено до нижньої частини станини 1 преса за допомогою шпильок 44 і гайок 45. Керування спрацьовуванням ударного пристрою виконується порожниною 46 під торцем збірного плунжера 37, яка з'єднана каналом 47 у сідлі 34 з каналом 33 нижнього фланця 32, з розподільником 48, а розподільник 49 з'єднаний з отвором 29 циліндру 28, з насосом 50, для нагнітання робочої рідини, манометром 51, зворотним клапаном 52 та з баком робочої рідини 53. Пресовка 54 знаходиться у матриці 14 на нижньому пуансоні 41. Прес працює наступним чином. При ході повзуна 12 з верхнім пуансоном 13 униз виштовхувач з бункером 15 починає рухатись назад засипаючи певний об'єм порошку у матрицю 14, нижній пуансон 41 зі збірним плунжером 37 знаходяться у нижньому положенні, тим самим забезпечуючи контакт торця збірного плунжера 37 з сідлом 34 у нижньому фланці 32 ударного пристрою. Після здійснення робочого ходу і пресування порошку, починається зворотний хід верхнього пуансона 13, при цьому шток 17 з штовхачем 20 починає рухатись униз за допомогою проходження валика 19 штока 17 певної частини профілю зубчатого профільованого колеса 8, що обертається, і діє за допомогою вилки 22 і виштовхувача 27 на збірний плунжер 37, змушуючи рухатись його угору й виштовхувати пресовку 54 на дзеркало матриці 14, при цьому виштовхувач з бункером 15 за допомогою з'єднання важеля 16 з зубчатим профільованим колесом 8 починає рухатись уперед і знімає пресовку 54 з дзеркала матриці 8. Далі цикл повторюють. Для здійснення додаткового навантаження у кінці робочого хода збірний плунжер 37 від'єднують від виштовхувача 27, вмикають насос 50 і нагнітають рідину у циліндр 28 ударного пристрою через отвір 29, після досягнення певного розрахункового тиску за манометром 51 за допомогою розподільника 49 відсікають лінію нагнітання від циліндра 28 і з'єднують з каналом 33 у нижньому фланці 32 за допомогою розподільника 48, в момент досягнення верхнім пуансоном 13 крайнього нижнього положення, збірний плунжер 37 з нижнім пуансоном 41 починає рухатись угору, ударно навантажуючи пресовку 54 і тим самим додатково деформуючи її, при подальшому підйомі верхнього пуансона 13 пресовка 54 виштовхується збірним плунжером 37 за рахунок активного ходу, котрий забезпечується остаточним тиском робочої рідини у циліндрі 28. Далі циліндр 28 з'єднують зі зливом розподільником 49, виштовхувач з бункером 15 знімає пресовку 54 з дзеркала матриці 14, а збірний плунжер 37 повертається у нижнє положення на сідло 34 у нижньому фланці 32. Застосування преса з додатковим динамічним навантаженням під час робочого ходу забезпечує розширення технологічних та експлуатаційних можливостей за рахунок плавного регулювання висоти пресовок, ходу виштовхувача, додаткового динамічного навантаження на пресовку, незалежної роботи ударного пристрою та преса та можливості використання ударного пристрою для виводу преса зі стану заклинювання. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Прес з додатковим динамічним навантаженням, який містить електродвигун, маховик, вал, повзун, станину, розподільники, канали з'єднання, зворотний клапан, ударний пристрій, який відрізняється тим, що у прес встановлено додатковий вал, на який, з одного боку, кріпиться маховик, з іншого боку - шестірня, яка входить у зчеплення з зубчатим колесом, яке закріплене на ексцентриковому валу, вали кріпляться до станини преса через вставки, при цьому ексцентриковий вал пов'язаний з шатуном і повзуном, у який встановлено верхній пуансон, зубчате колесо має вирізані профілі, по внутрішньому профілю рухається валик штока, який встановлено у спеціальних напрямних і який має отвір з різьбою для з'єднання з штовхачем, що має різьбу для кріплення гайки, а по зовнішньому - валик важеля бункера, що пов'язаний з виштовхувачем пресовок, розташованим над матрицею, при цьому виштовхувач має бункер для засипки порошкового матеріалу, штовхач за допомогою осі прикріплено до вилки, яка закріплена до нижньої частини станини преса за допомогою осі, планок, гайок та болтів, з іншого боку вилка з'єднана за допомогою осі з виштовхувачем, закріпленим з плунжером 2 UA 84141 U 5 ударного пристрою, який виконано збірним і має різьбовий отвір для кріплення шайби та нижнього пуансона, при цьому даний пристрій містить циліндр з отвором для подачі робочої рідини, верхній та нижній фланці, ущільнення між ними, фланці мають отвори для кріплення ударного пристрою до станини преса за допомогою шпильок з гайками, до нижнього фланця, що має канал, закріплено сідло з каналом, яке має ущільнення на зовнішній і внутрішній циліндричних поверхнях, і на яке опускається плунжер ударного пристрою, верхній фланець має центральний отвір з ущільненням, для виходу збірного плунжера, у пресі розташовано матрицю, що забезпечує діапазон регулювання висоти пресовок, при цьому встановлено додатково бак з робочою рідиною, манометр та насос для ударного пристрою. 3 UA 84141 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
