Прес з додатковим динамічним навантаженням під час робочого ходу

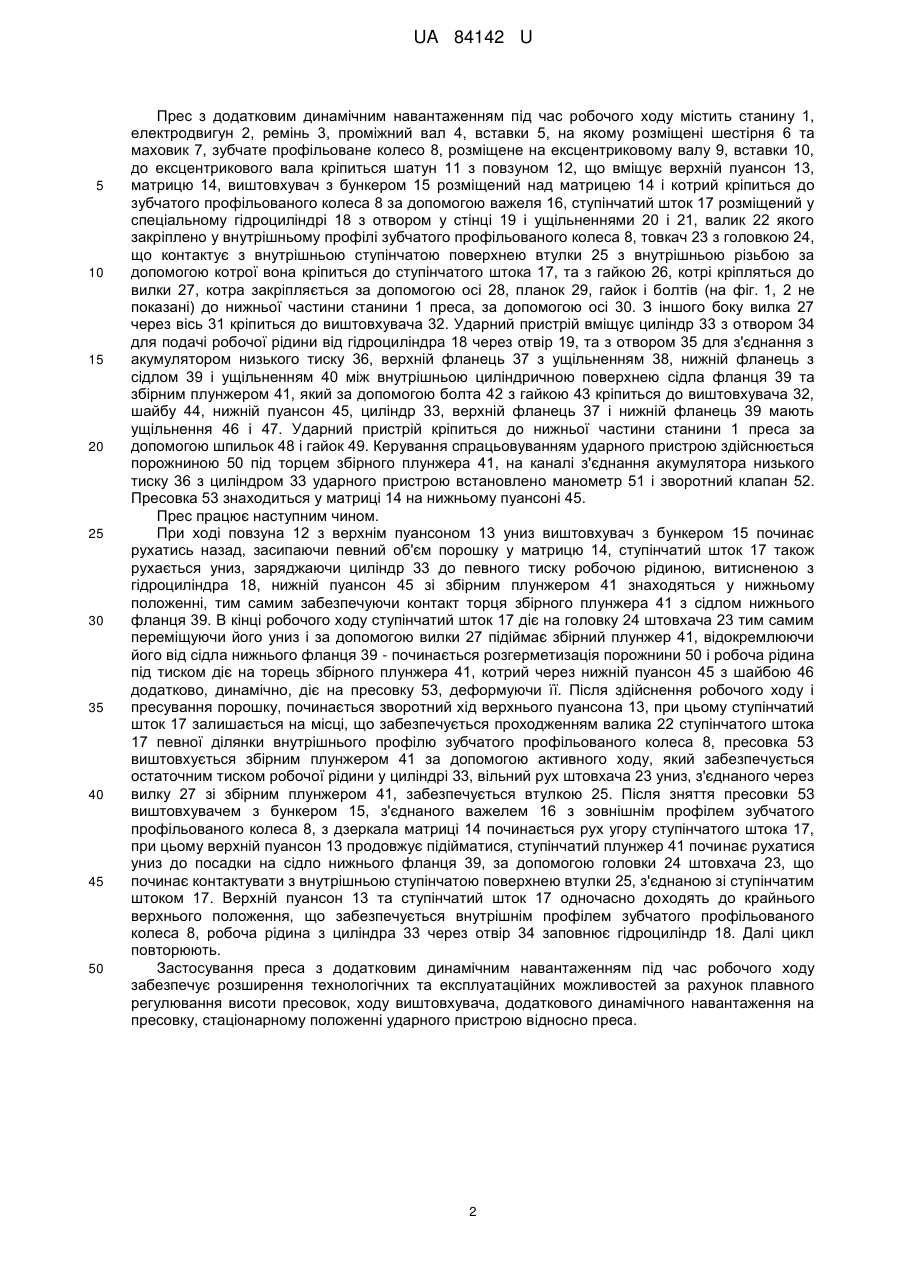

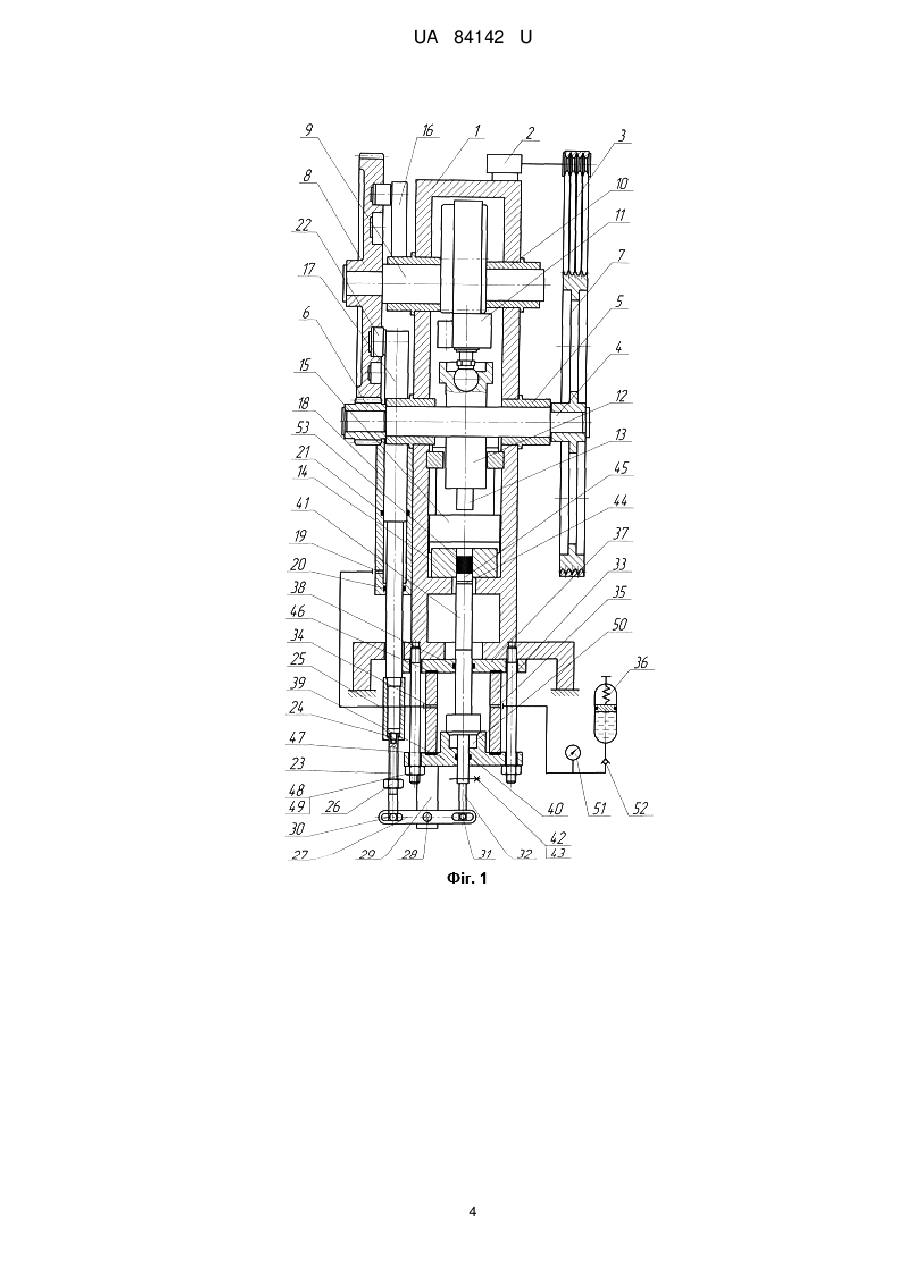

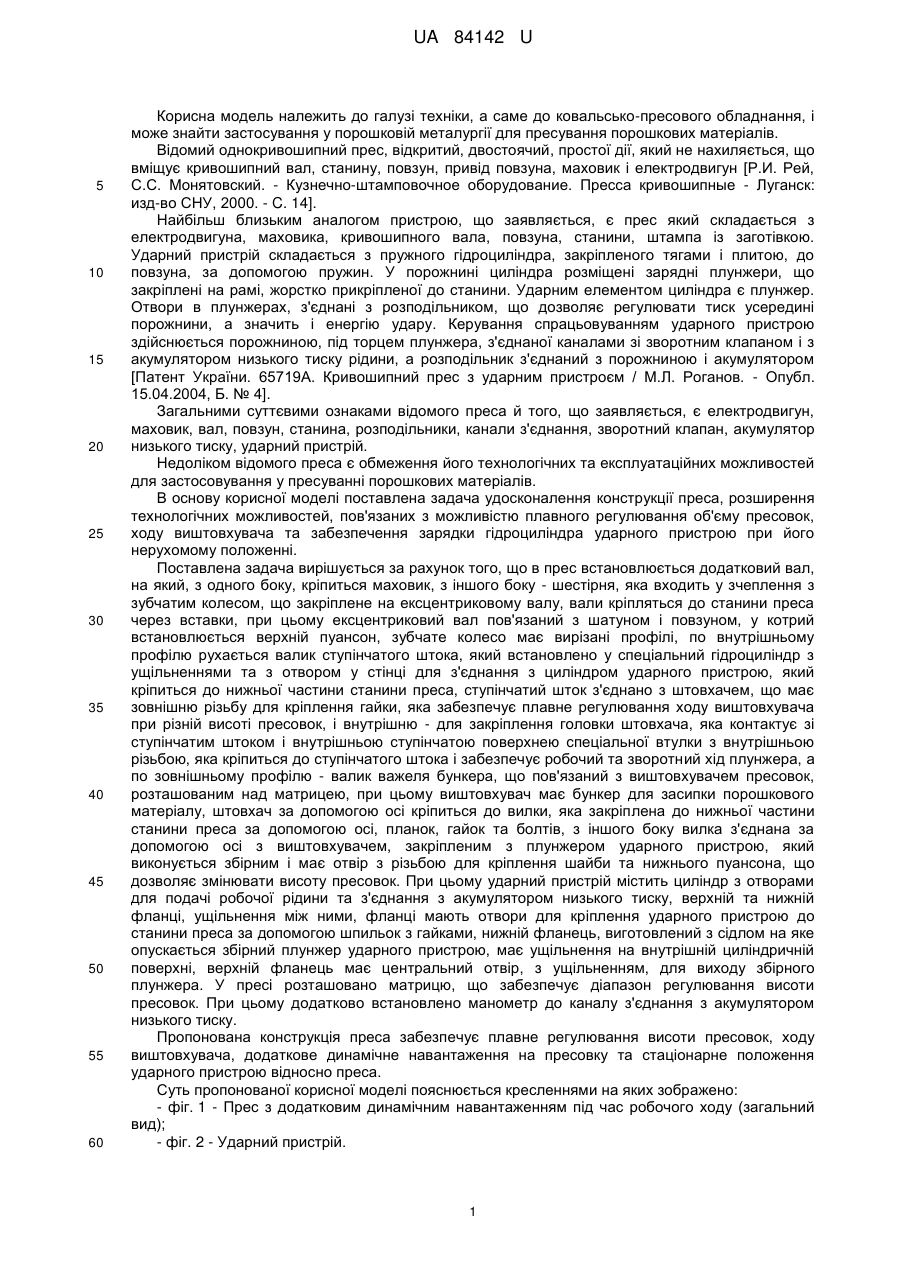

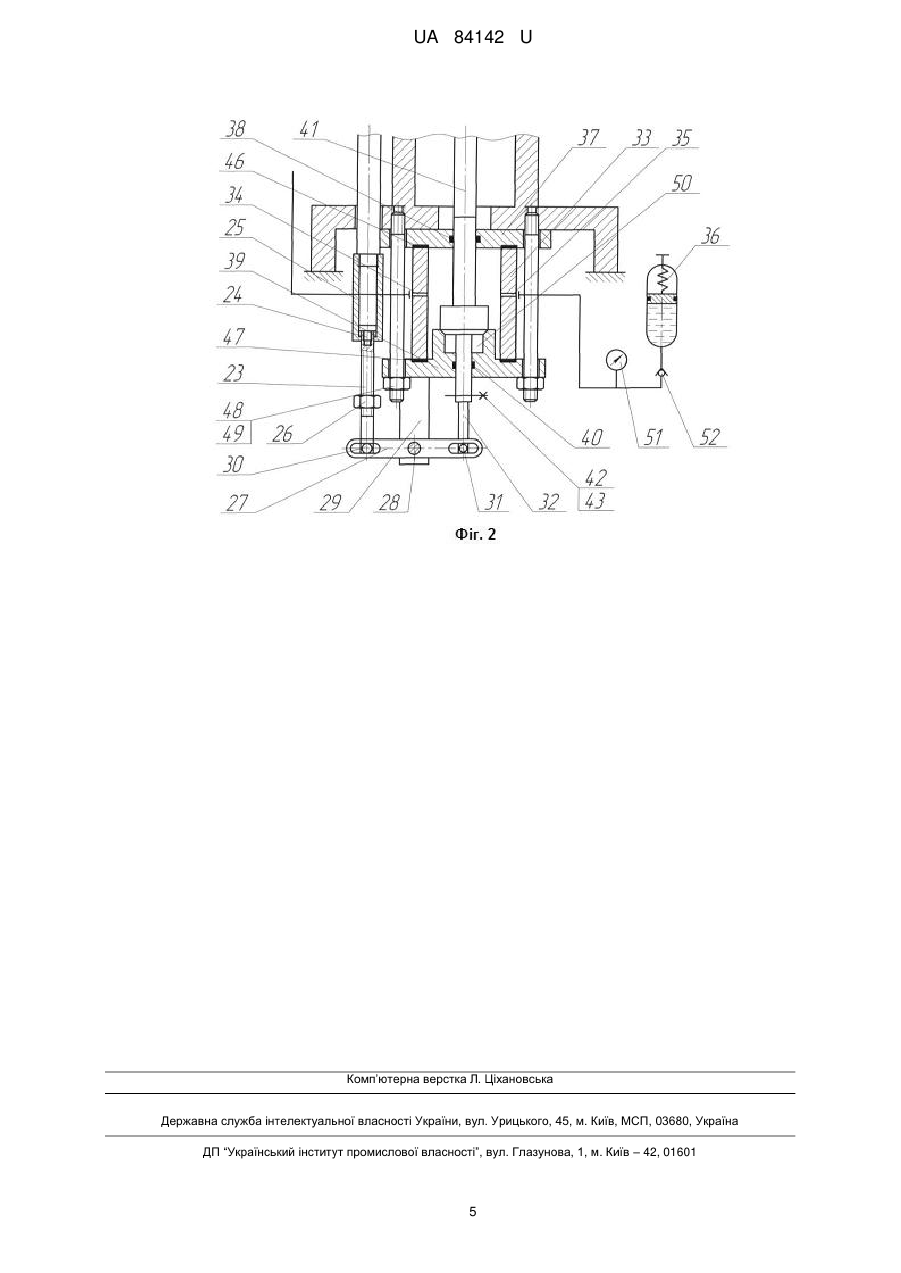

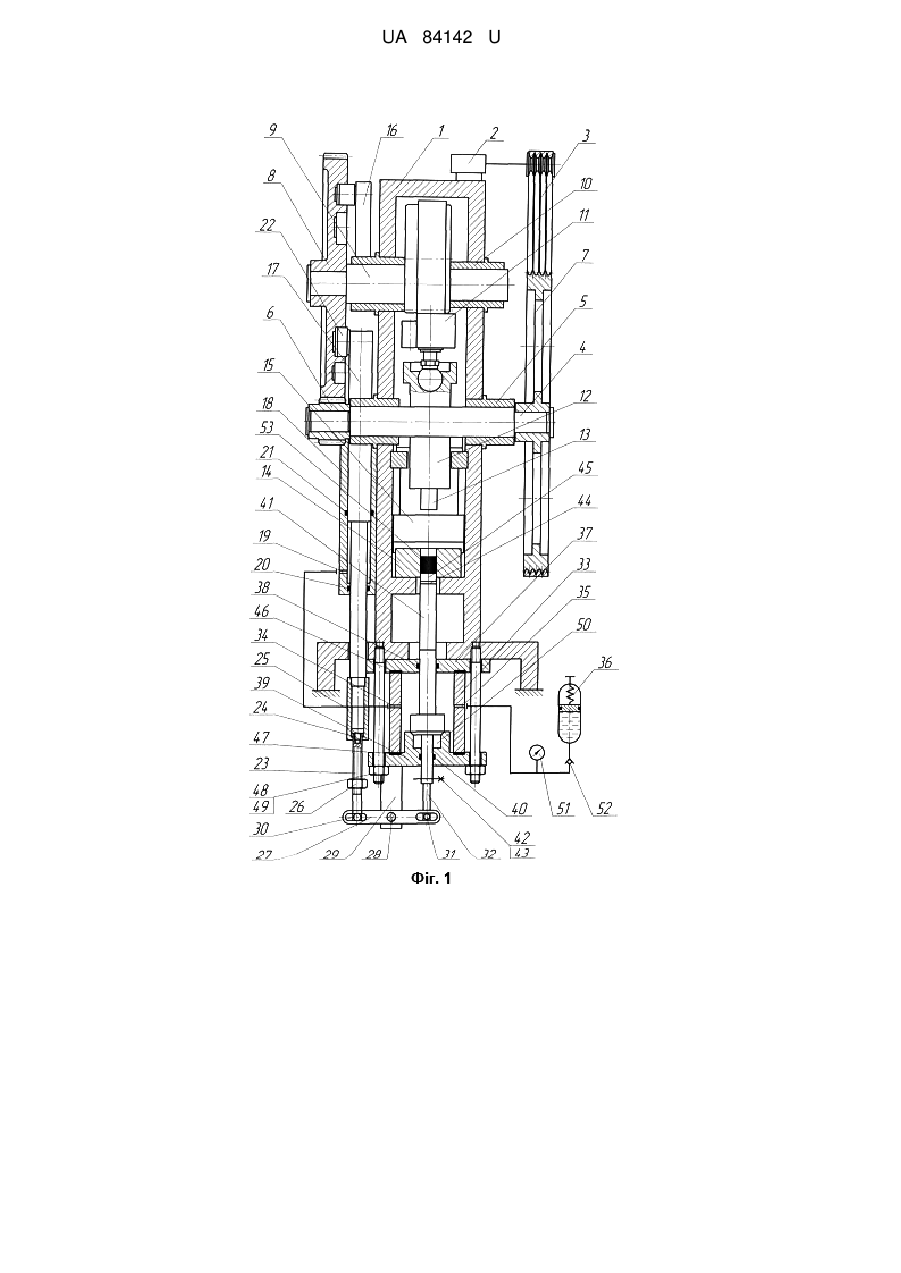

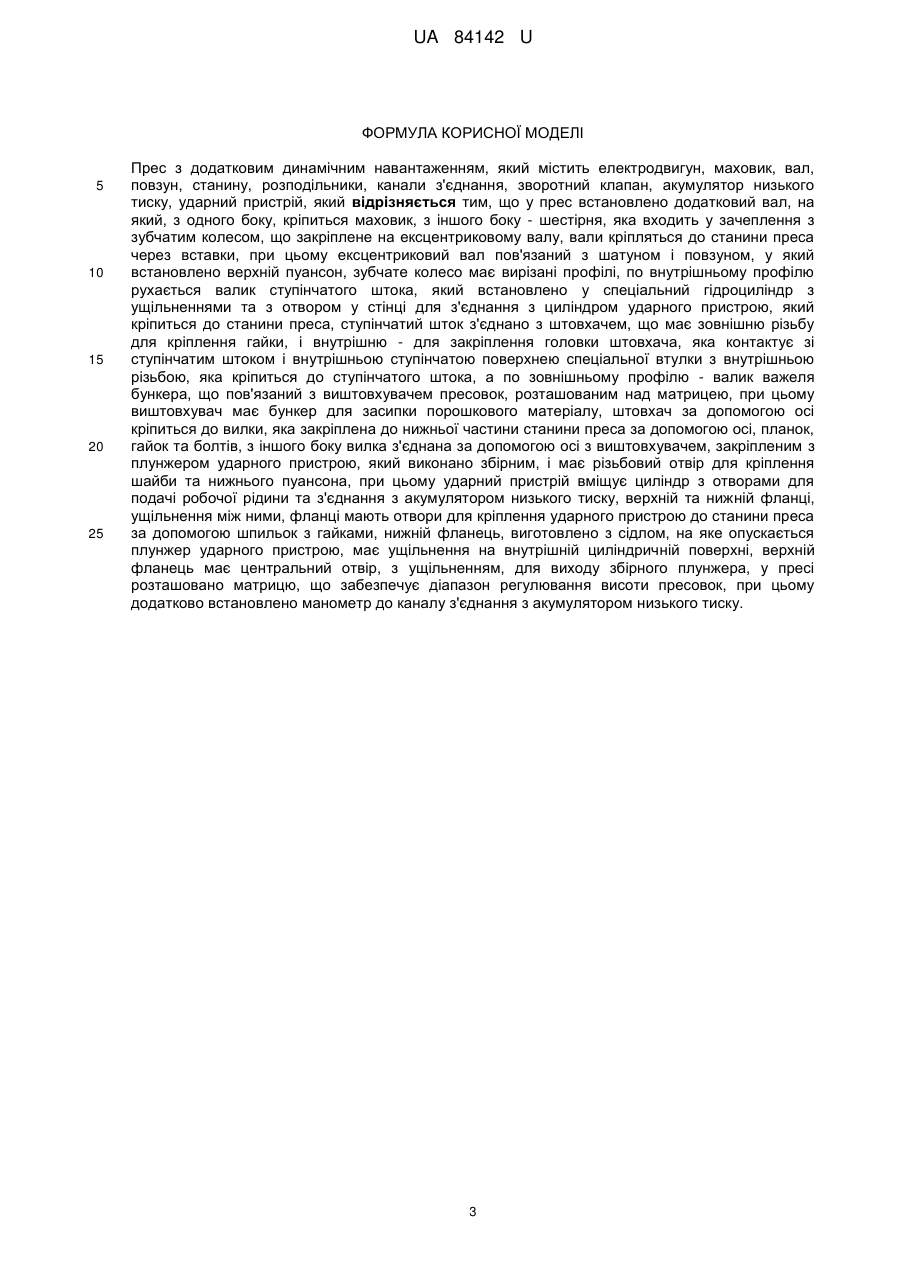

Реферат: Прес з додатковим динамічним навантаженням міcтить електродвигун, маховик, вал, повзун, станину, розподільники, канали з'єднання, зворотний клапан, акумулятор низького тиску, ударний пристрій. У прес встановлено додатковий вал, на який, з одного боку, кріпиться маховик, з іншого боку - шестірня. Вали кріпляться до станини преса через вставки, при цьому ексцентриковий вал пов'язаний з шатуном і повзуном, у який встановлено верхній пуансон. Зубчате колесо має вирізані профілі. Ступінчатий шток з'єднано з штовхачем, що має зовнішню різьбу для кріплення гайки, і внутрішню - для закріплення головки штовхача, яка контактує зі ступінчатим штоком і внутрішньою ступінчатою поверхнею спеціальної втулки з внутрішньою різьбою. Виштовхувач має бункер для засипки порошкового матеріалу, штовхач за допомогою осі кріпиться до вилки, яка закріплена до нижньої частини станини преса за допомогою осі, планок, гайок та болтів, з іншого боку вилка з'єднана за допомогою осі з виштовхувачем, закріпленим з плунжером ударного пристрою. Ударний пристрій містить циліндр з отворами для подачі робочої рідини та з'єднання з акумулятором низького тиску, верхній та нижній фланці, ущільнення між ними, фланці мають отвори для кріплення ударного пристрою до станини преса за допомогою шпильок з гайками, нижній фланець, виготовлено з сідлом, на яке опускається плунжер ударного пристрою. У пресі розташовано матрицю та додатково встановлено манометр до каналу з'єднання з акумулятором низького тиску. UA 84142 U (54) ПРЕС З ДОДАТКОВИМ ДИНАМІЧНИМ НАВАНТАЖЕННЯМ ПІД ЧАС РОБОЧОГО ХОДУ UA 84142 U UA 84142 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до ковальсько-пресового обладнання, і може знайти застосування у порошковій металургії для пресування порошкових матеріалів. Відомий однокривошипний прес, відкритий, двостоячий, простої дії, який не нахиляється, що вміщує кривошипний вал, станину, повзун, привід повзуна, маховик і електродвигун [Р.И. Рей, С.С. Монятовский. - Кузнечно-штамповочное оборудование. Пресса кривошипные - Луганск: изд-во СНУ, 2000. - C. 14]. Найбільш близьким аналогом пристрою, що заявляється, є прес який складається з електродвигуна, маховика, кривошипного вала, повзуна, станини, штампа із заготівкою. Ударний пристрій складається з пружного гідроциліндра, закріпленого тягами і плитою, до повзуна, за допомогою пружин. У порожнині циліндра розміщені зарядні плунжери, що закріплені на рамі, жорстко прикріпленої до станини. Ударним елементом циліндра є плунжер. Отвори в плунжерах, з'єднані з розподільником, що дозволяє регулювати тиск усередині порожнини, а значить і енергію удару. Керування спрацьовуванням ударного пристрою здійснюється порожниною, під торцем плунжера, з'єднаної каналами зі зворотним клапаном і з акумулятором низького тиску рідини, а розподільник з'єднаний з порожниною і акумулятором [Патент України. 65719А. Кривошипний прес з ударним пристроєм / М.Л. Роганов. - Опубл. 15.04.2004, Б. № 4]. Загальними суттєвими ознаками відомого преса й того, що заявляється, є електродвигун, маховик, вал, повзун, станина, розподільники, канали з'єднання, зворотний клапан, акумулятор низького тиску, ударний пристрій. Недоліком відомого преса є обмеження його технологічних та експлуатаційних можливостей для застосовування у пресуванні порошкових матеріалів. В основу корисної моделі поставлена задача удосконалення конструкції преса, розширення технологічних можливостей, пов'язаних з можливістю плавного регулювання об'єму пресовок, ходу виштовхувача та забезпечення зарядки гідроциліндра ударного пристрою при його нерухомому положенні. Поставлена задача вирішується за рахунок того, що в прес встановлюється додатковий вал, на який, з одного боку, кріпиться маховик, з іншого боку - шестірня, яка входить у зчеплення з зубчатим колесом, що закріплене на ексцентриковому валу, вали кріпляться до станини преса через вставки, при цьому ексцентриковий вал пов'язаний з шатуном і повзуном, у котрий встановлюється верхній пуансон, зубчате колесо має вирізані профілі, по внутрішньому профілю рухається валик ступінчатого штока, який встановлено у спеціальний гідроциліндр з ущільненнями та з отвором у стінці для з'єднання з циліндром ударного пристрою, який кріпиться до нижньої частини станини преса, ступінчатий шток з'єднано з штовхачем, що має зовнішню різьбу для кріплення гайки, яка забезпечує плавне регулювання ходу виштовхувача при різній висоті пресовок, і внутрішню - для закріплення головки штовхача,яка контактує зі ступінчатим штоком і внутрішньою ступінчатою поверхнею спеціальної втулки з внутрішньою різьбою, яка кріпиться до ступінчатого штока і забезпечує робочий та зворотний хід плунжера, а по зовнішньому профілю - валик важеля бункера, що пов'язаний з виштовхувачем пресовок, розташованим над матрицею, при цьому виштовхувач має бункер для засипки порошкового матеріалу, штовхач за допомогою осі кріпиться до вилки, яка закріплена до нижньої частини станини преса за допомогою осі, планок, гайок та болтів, з іншого боку вилка з'єднана за допомогою осі з виштовхувачем, закріпленим з плунжером ударного пристрою, який виконується збірним і має отвір з різьбою для кріплення шайби та нижнього пуансона, що дозволяє змінювати висоту пресовок. При цьому ударний пристрій містить циліндр з отворами для подачі робочої рідини та з'єднання з акумулятором низького тиску, верхній та нижній фланці, ущільнення між ними, фланці мають отвори для кріплення ударного пристрою до станини преса за допомогою шпильок з гайками, нижній фланець, виготовлений з сідлом на яке опускається збірний плунжер ударного пристрою, має ущільнення на внутрішній циліндричній поверхні, верхній фланець має центральний отвір, з ущільненням, для виходу збірного плунжера. У пресі розташовано матрицю, що забезпечує діапазон регулювання висоти пресовок. При цьому додатково встановлено манометр до каналу з'єднання з акумулятором низького тиску. Пропонована конструкція преса забезпечує плавне регулювання висоти пресовок, ходу виштовхувача, додаткове динамічне навантаження на пресовку та стаціонарне положення ударного пристрою відносно преса. Суть пропонованої корисної моделі пояснюється кресленнями на яких зображено: - фіг. 1 - Прес з додатковим динамічним навантаженням під час робочого ходу (загальний вид); - фіг. 2 - Ударний пристрій. 1 UA 84142 U 5 10 15 20 25 30 35 40 45 50 Прес з додатковим динамічним навантаженням під час робочого ходу містить станину 1, електродвигун 2, ремінь 3, проміжний вал 4, вставки 5, на якому розміщені шестірня 6 та маховик 7, зубчате профільоване колесо 8, розміщене на ексцентриковому валу 9, вставки 10, до ексцентрикового вала кріпиться шатун 11 з повзуном 12, що вміщує верхній пуансон 13, матрицю 14, виштовхувач з бункером 15 розміщений над матрицею 14 і котрий кріпиться до зубчатого профільованого колеса 8 за допомогою важеля 16, ступінчатий шток 17 розміщений у спеціальному гідроциліндрі 18 з отвором у стінці 19 і ущільненнями 20 і 21, валик 22 якого закріплено у внутрішньому профілі зубчатого профільованого колеса 8, товкач 23 з головкою 24, що контактує з внутрішньою ступінчатою поверхнею втулки 25 з внутрішньою різьбою за допомогою котрої вона кріпиться до ступінчатого штока 17, та з гайкою 26, котрі кріпляться до вилки 27, котра закріпляється за допомогою осі 28, планок 29, гайок і болтів (на фіг. 1, 2 не показані) до нижньої частини станини 1 преса, за допомогою осі 30. З іншого боку вилка 27 через вісь 31 кріпиться до виштовхувача 32. Ударний пристрій вміщує циліндр 33 з отвором 34 для подачі робочої рідини від гідроциліндра 18 через отвір 19, та з отвором 35 для з'єднання з акумулятором низького тиску 36, верхній фланець 37 з ущільненням 38, нижній фланець з сідлом 39 і ущільненням 40 між внутрішньою циліндричною поверхнею сідла фланця 39 та збірним плунжером 41, який за допомогою болта 42 з гайкою 43 кріпиться до виштовхувача 32, шайбу 44, нижній пуансон 45, циліндр 33, верхній фланець 37 і нижній фланець 39 мають ущільнення 46 і 47. Ударний пристрій кріпиться до нижньої частини станини 1 преса за допомогою шпильок 48 і гайок 49. Керування спрацьовуванням ударного пристрою здійснюється порожниною 50 під торцем збірного плунжера 41, на каналі з'єднання акумулятора низького тиску 36 з циліндром 33 ударного пристрою встановлено манометр 51 і зворотний клапан 52. Пресовка 53 знаходиться у матриці 14 на нижньому пуансоні 45. Прес працює наступним чином. При ході повзуна 12 з верхнім пуансоном 13 униз виштовхувач з бункером 15 починає рухатись назад, засипаючи певний об'єм порошку у матрицю 14, ступінчатий шток 17 також рухається униз, заряджаючи циліндр 33 до певного тиску робочою рідиною, витисненою з гідроциліндра 18, нижній пуансон 45 зі збірним плунжером 41 знаходяться у нижньому положенні, тим самим забезпечуючи контакт торця збірного плунжера 41 з сідлом нижнього фланця 39. В кінці робочого ходу ступінчатий шток 17 діє на головку 24 штовхача 23 тим самим переміщуючи його униз і за допомогою вилки 27 підіймає збірний плунжер 41, відокремлюючи його від сідла нижнього фланця 39 - починається розгерметизація порожнини 50 і робоча рідина під тиском діє на торець збірного плунжера 41, котрий через нижній пуансон 45 з шайбою 46 додатково, динамічно, діє на пресовку 53, деформуючи її. Після здійснення робочого ходу і пресування порошку, починається зворотний хід верхнього пуансона 13, при цьому ступінчатий шток 17 залишається на місці, що забезпечується проходженням валика 22 ступінчатого штока 17 певної ділянки внутрішнього профілю зубчатого профільованого колеса 8, пресовка 53 виштовхується збірним плунжером 41 за допомогою активного ходу, який забезпечується остаточним тиском робочої рідини у циліндрі 33, вільний рух штовхача 23 униз, з'єднаного через вилку 27 зі збірним плунжером 41, забезпечується втулкою 25. Після зняття пресовки 53 виштовхувачем з бункером 15, з'єднаного важелем 16 з зовнішнім профілем зубчатого профільованого колеса 8, з дзеркала матриці 14 починається рух угору ступінчатого штока 17, при цьому верхній пуансон 13 продовжує підійматися, ступінчатий плунжер 41 починає рухатися униз до посадки на сідло нижнього фланця 39, за допомогою головки 24 штовхача 23, що починає контактувати з внутрішньою ступінчатою поверхнею втулки 25, з'єднаною зі ступінчатим штоком 17. Верхній пуансон 13 та ступінчатий шток 17 одночасно доходять до крайнього верхнього положення, що забезпечується внутрішнім профілем зубчатого профільованого колеса 8, робоча рідина з циліндра 33 через отвір 34 заповнює гідроциліндр 18. Далі цикл повторюють. Застосування преса з додатковим динамічним навантаженням під час робочого ходу забезпечує розширення технологічних та експлуатаційних можливостей за рахунок плавного регулювання висоти пресовок, ходу виштовхувача, додаткового динамічного навантаження на пресовку, стаціонарному положенні ударного пристрою відносно преса. 2 UA 84142 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 Прес з додатковим динамічним навантаженням, який містить електродвигун, маховик, вал, повзун, станину, розподільники, канали з'єднання, зворотний клапан, акумулятор низького тиску, ударний пристрій, який відрізняється тим, що у прес встановлено додатковий вал, на який, з одного боку, кріпиться маховик, з іншого боку - шестірня, яка входить у зачеплення з зубчатим колесом, що закріплене на ексцентриковому валу, вали кріпляться до станини преса через вставки, при цьому ексцентриковий вал пов'язаний з шатуном і повзуном, у який встановлено верхній пуансон, зубчате колесо має вирізані профілі, по внутрішньому профілю рухається валик ступінчатого штока, який встановлено у спеціальний гідроциліндр з ущільненнями та з отвором у стінці для з'єднання з циліндром ударного пристрою, який кріпиться до станини преса, ступінчатий шток з'єднано з штовхачем, що має зовнішню різьбу для кріплення гайки, і внутрішню - для закріплення головки штовхача, яка контактує зі ступінчатим штоком і внутрішньою ступінчатою поверхнею спеціальної втулки з внутрішньою різьбою, яка кріпиться до ступінчатого штока, а по зовнішньому профілю - валик важеля бункера, що пов'язаний з виштовхувачем пресовок, розташованим над матрицею, при цьому виштовхувач має бункер для засипки порошкового матеріалу, штовхач за допомогою осі кріпиться до вилки, яка закріплена до нижньої частини станини преса за допомогою осі, планок, гайок та болтів, з іншого боку вилка з'єднана за допомогою осі з виштовхувачем, закріпленим з плунжером ударного пристрою, який виконано збірним, і має різьбовий отвір для кріплення шайби та нижнього пуансона, при цьому ударний пристрій вміщує циліндр з отворами для подачі робочої рідини та з'єднання з акумулятором низького тиску, верхній та нижній фланці, ущільнення між ними, фланці мають отвори для кріплення ударного пристрою до станини преса за допомогою шпильок з гайками, нижній фланець, виготовлено з сідлом, на яке опускається плунжер ударного пристрою, має ущільнення на внутрішній циліндричній поверхні, верхній фланець має центральний отвір, з ущільненням, для виходу збірного плунжера, у пресі розташовано матрицю, що забезпечує діапазон регулювання висоти пресовок, при цьому додатково встановлено манометр до каналу з'єднання з акумулятором низького тиску. 3 UA 84142 U 4 UA 84142 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
