Завантажити PDF файл.

Формула / Реферат

Термоядерний реактор, що містить вакуумну камеру за формою псевдосфери з інжектором заряджених частинок-ядер, на якій розміщені котушки резонансних електромагнітів-дзеркал за формою півпсевдосфер із право- і лівогвинтовою намотками, які включені паралельно між собою і джерелом струму, складеного із послідовно з'єднаних опору навантаження і джерела електрорушійної сили (е.р.с.), при цьому плазма є упорядкованим рухом між електромагнітами-дзеркалами інжектованих в вакуумну камеру заряджених частинок-ядер, джерело е.р.с. є пристроєм для розігріву заряджених частинок-ядер до температури синтезу ядер, а опір навантаження утилізує енергію синтезу в електроенергію, який відрізняється тим, що джерело е.р.с. включене послідовно із котушками резонансних електромагнітів-дзеркал, а опір навантаження включений паралельно одній із котушок резонансних електромагнітів-дзеркал.

Текст

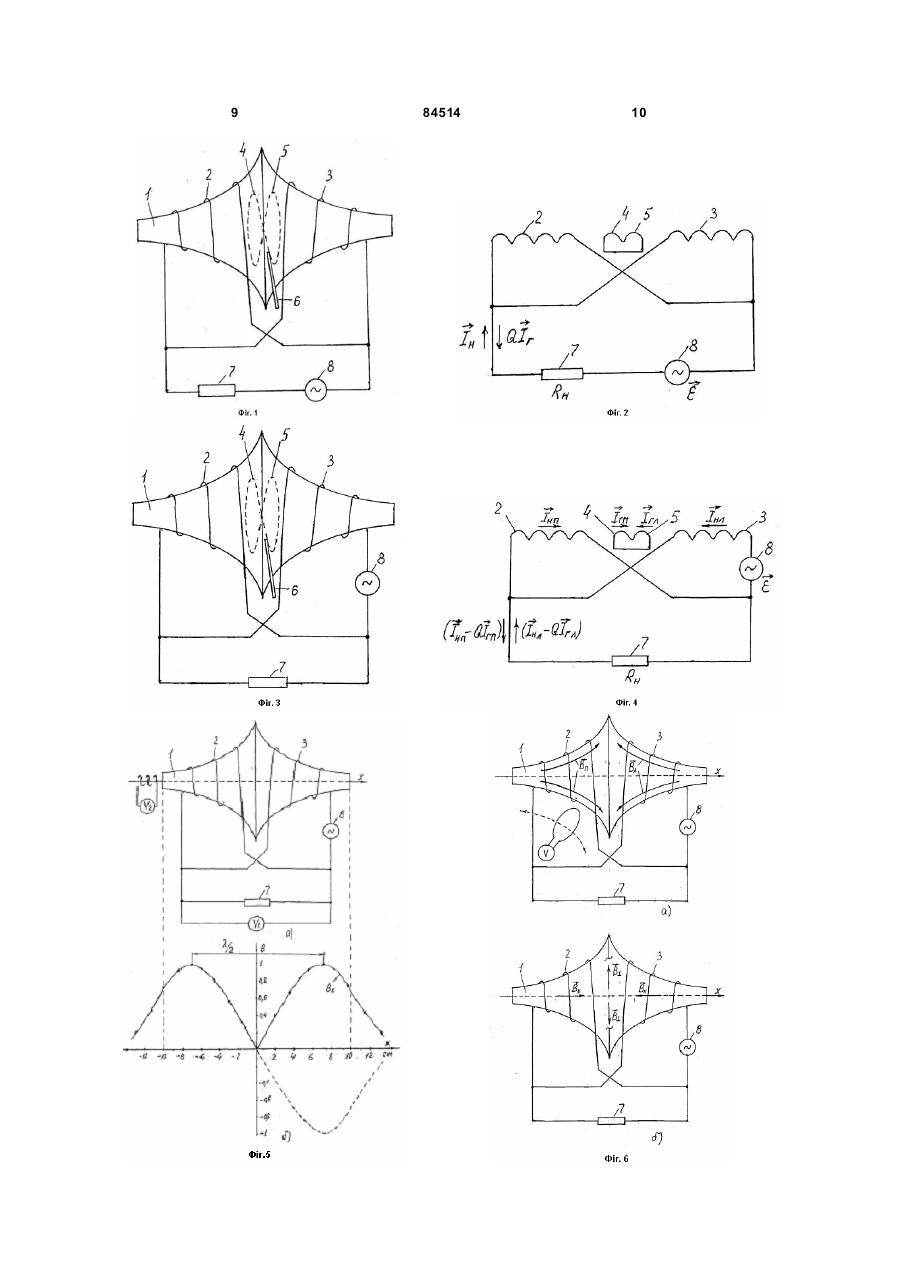

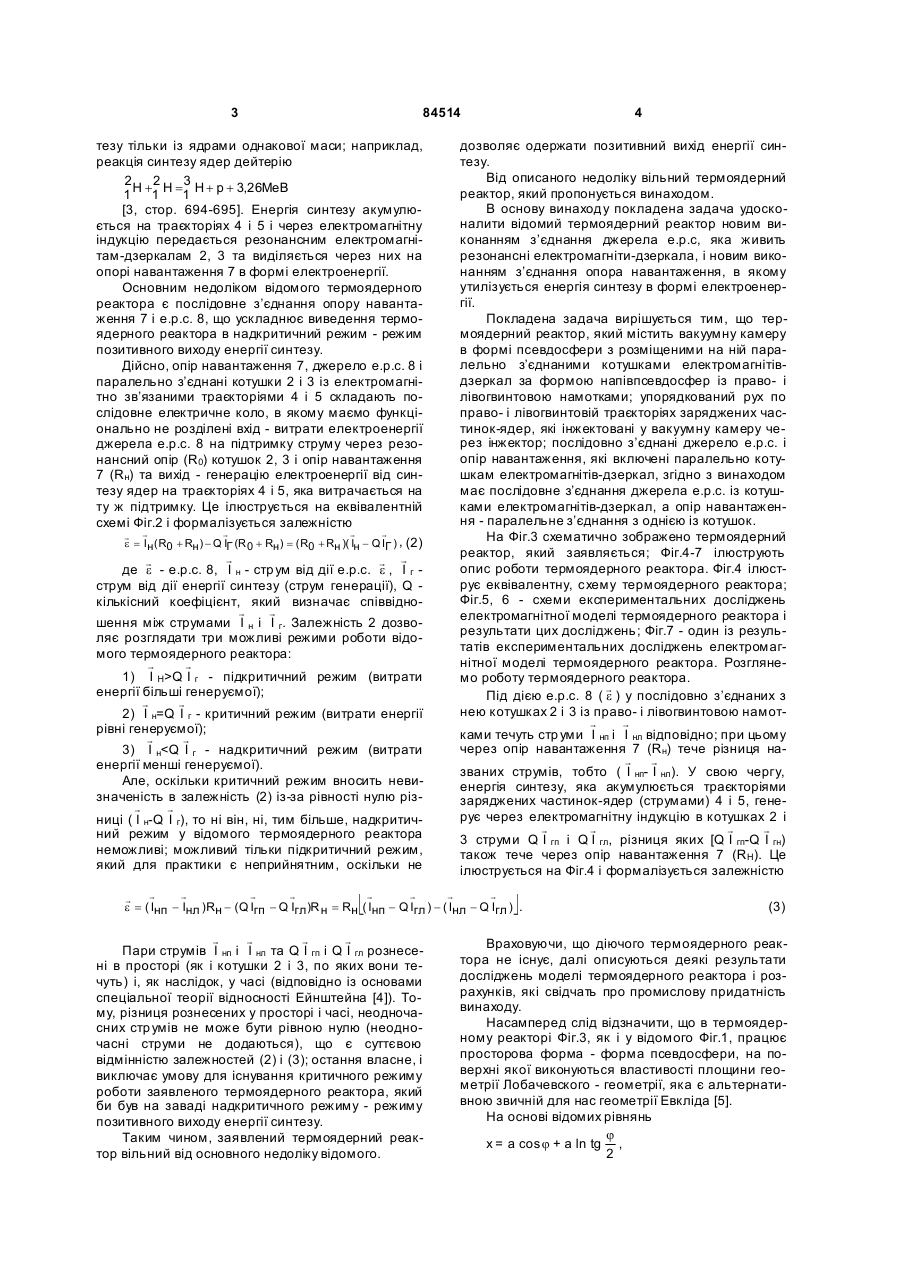

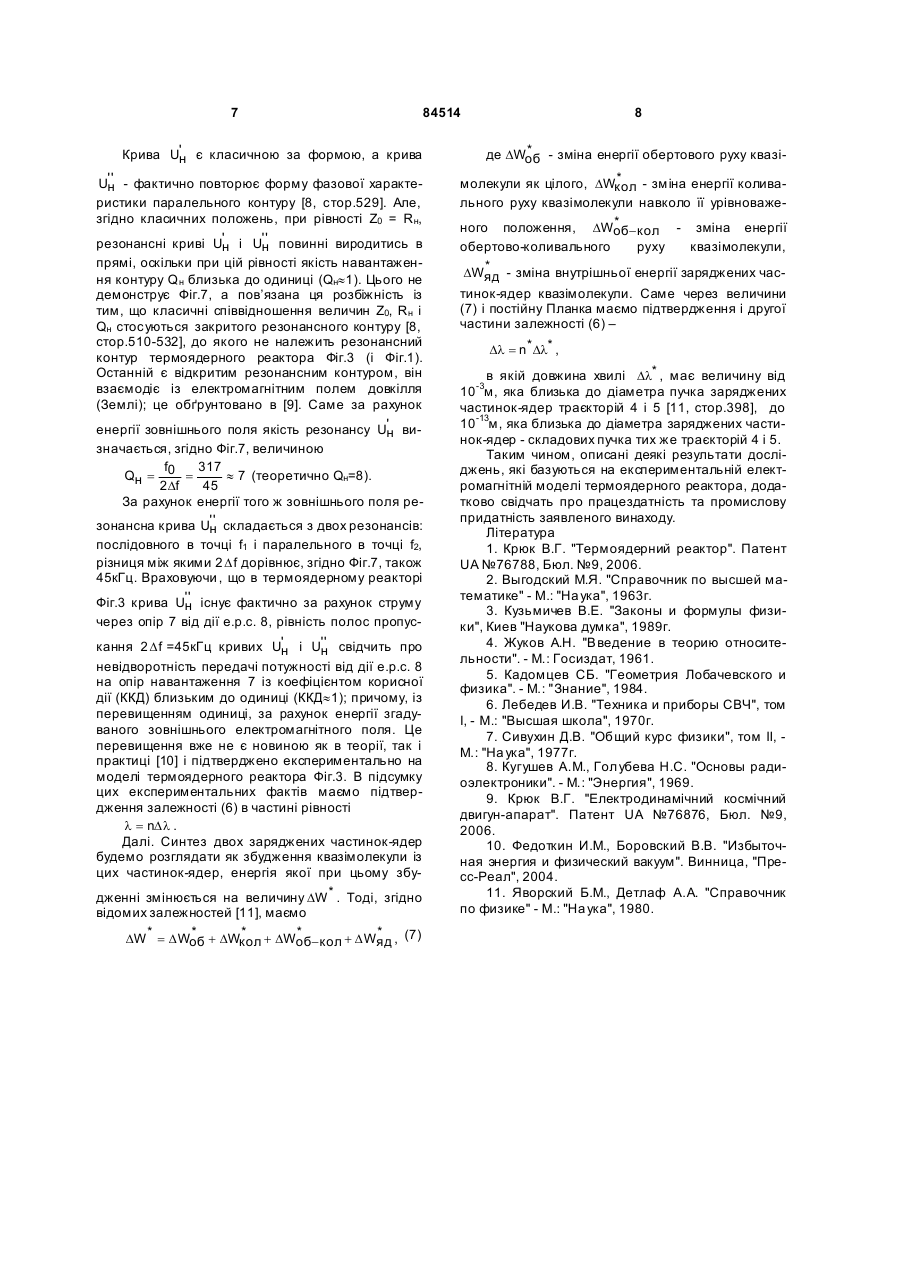

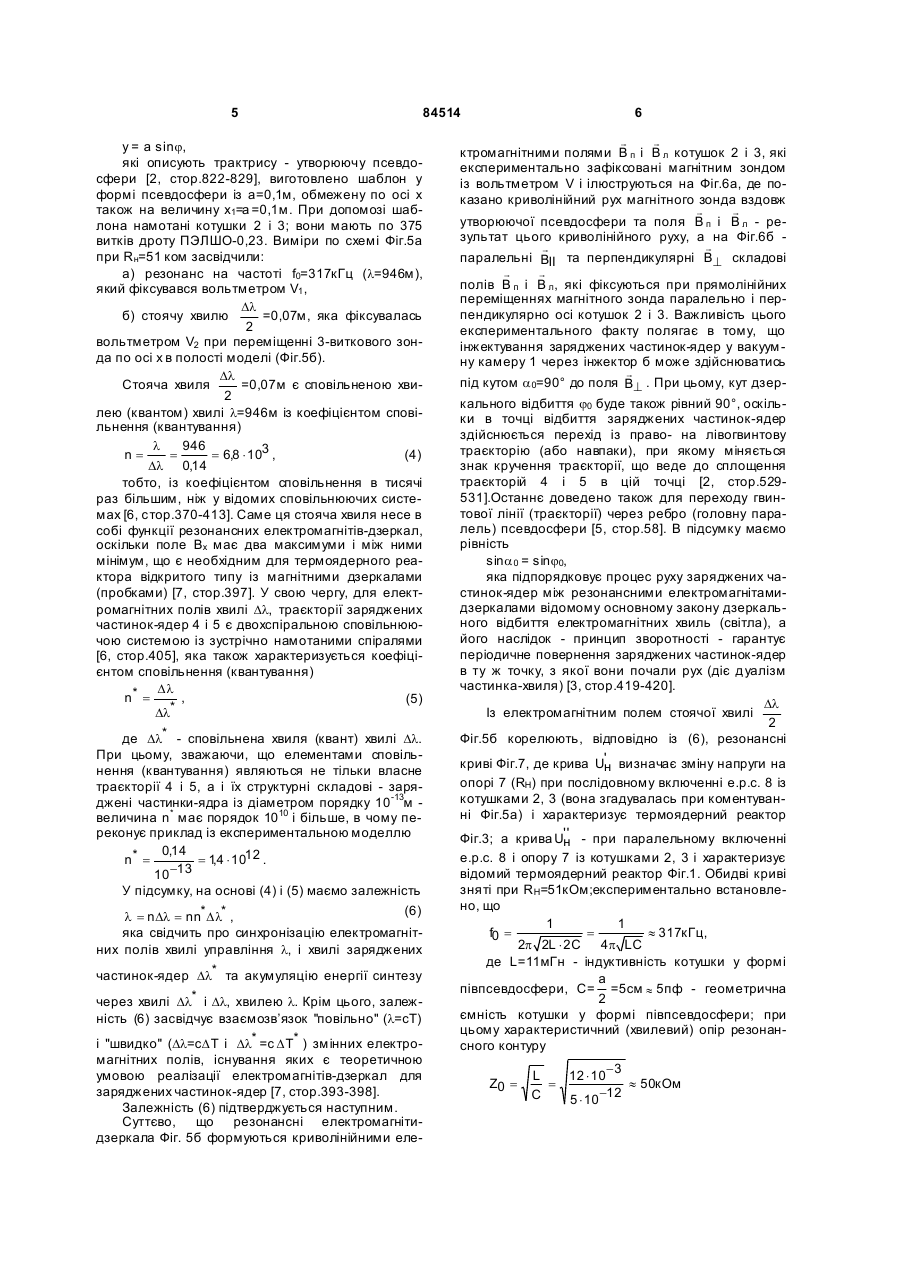

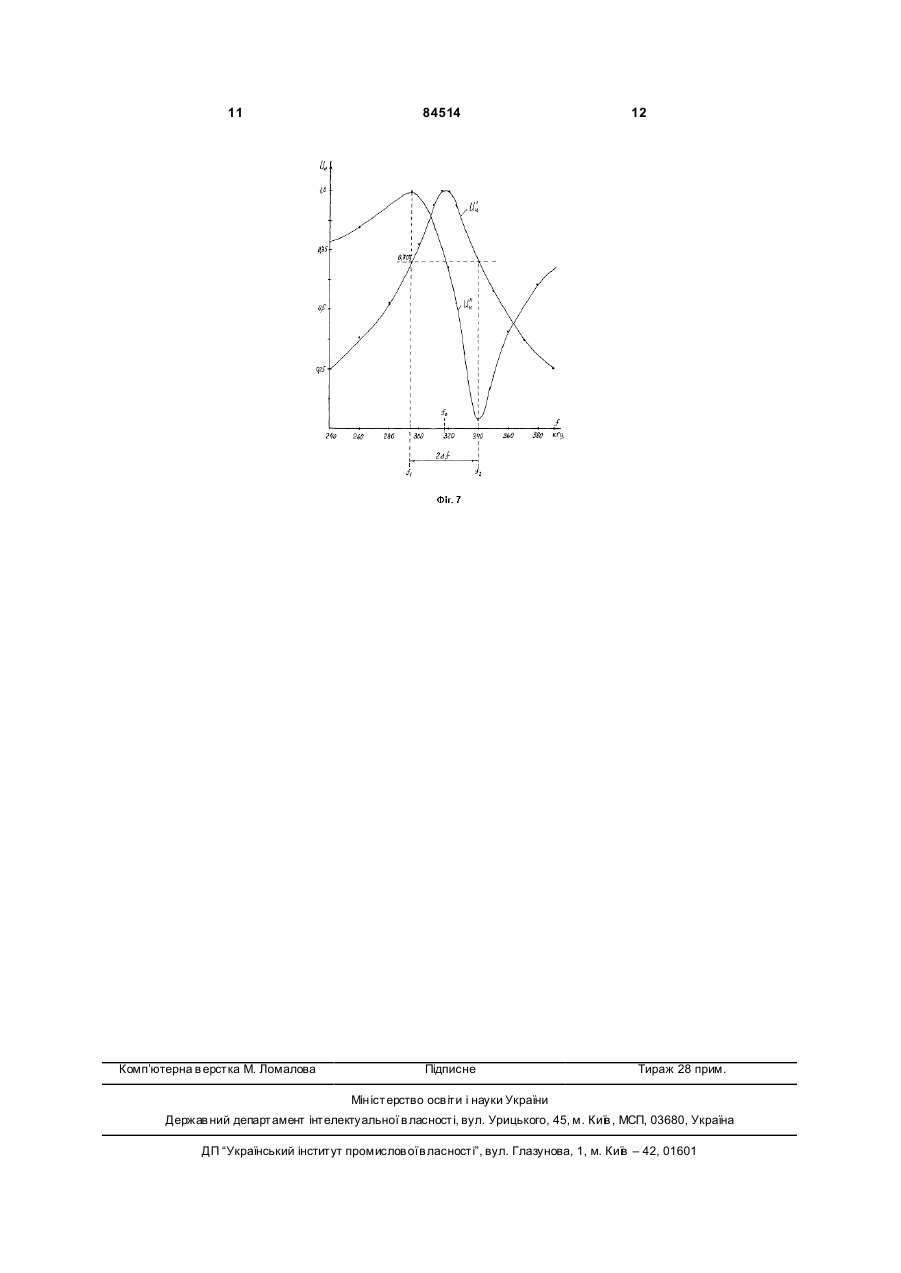

Термоядерний реактор, що містить вакуумну камеру за формою псевдосфери з інжектором заряджених частинок-ядер, на якій розміщені котушки резонансних електромагнітів-дзеркал за 3 84514 тезу тільки із ядрами однакової маси; наприклад, реакція синтезу ядер дейтерію 2 2 3 1 H +1 H =1 H + p + 3,26MeB [3, стор. 694-695]. Енергія синтезу акумулюється на траєкторіях 4 і 5 і через електромагнітну індукцію передається резонансним електромагнітам-дзеркалам 2, 3 та виділяється через них на опорі навантаження 7 в формі електроенергії. Основним недоліком відомого термоядерного реактора є послідовне з’єднання опору навантаження 7 і е.р.с. 8, що ускладнює виведення термоядерного реактора в надкритичний режим - режим позитивного виходу енергії синтезу. Дійсно, опір навантаження 7, джерело е.р.с. 8 і паралельно з’єднані котушки 2 і 3 із електромагнітно зв’язаними траєкторіями 4 і 5 складають послідовне електричне коло, в якому маємо функціонально не розділені вхід - витрати електроенергії джерела е.р.с. 8 на підтримку струму через резонансний опір (R0) котушок 2, 3 і опір навантаження 7 (Rн) та вихід - генерацію електроенергії від синтезу ядер на траєкторіях 4 і 5, яка витрачається на ту ж підтримку. Це ілюструється на еквівалентній схемі Фіг.2 і формалізується залежністю r r r r r e = Iн( R0 + Rн) - Q IГ (R 0 + Rн) = ( R0 + Rн )( Iн - Q IГ ) , (2) r r r r де e - е.р.с. 8, I н - стр ум від дії е.р.с. e , I г струм від дії енергії синтезу (струм генерації), Q кількісний коефіцієнт, який визначає співвідноr r шення між струмами I н і I г. Залежність 2 дозволяє розглядати три можливі режими роботи відомого термоядерного реактора: r r 1) I H>Q I г - підкритичний режим (витрати енергії більші генеруємої); r r 2) I н=Q I г - критичний режим (витрати енергії рівні генеруємої); r r 3) I н

Дивитися

Додаткова інформація

Назва патенту англійською

Thermonuclear reactor

Автори англійською

Kriuk Vitalii Hryhorovych

Назва патенту російською

Термоядерный реактор

Автори російською

Крюк Виталий Григорьевич

МПК / Мітки

МПК: G21B 1/00

Мітки: термоядерний, реактор
