Пиловловлювач

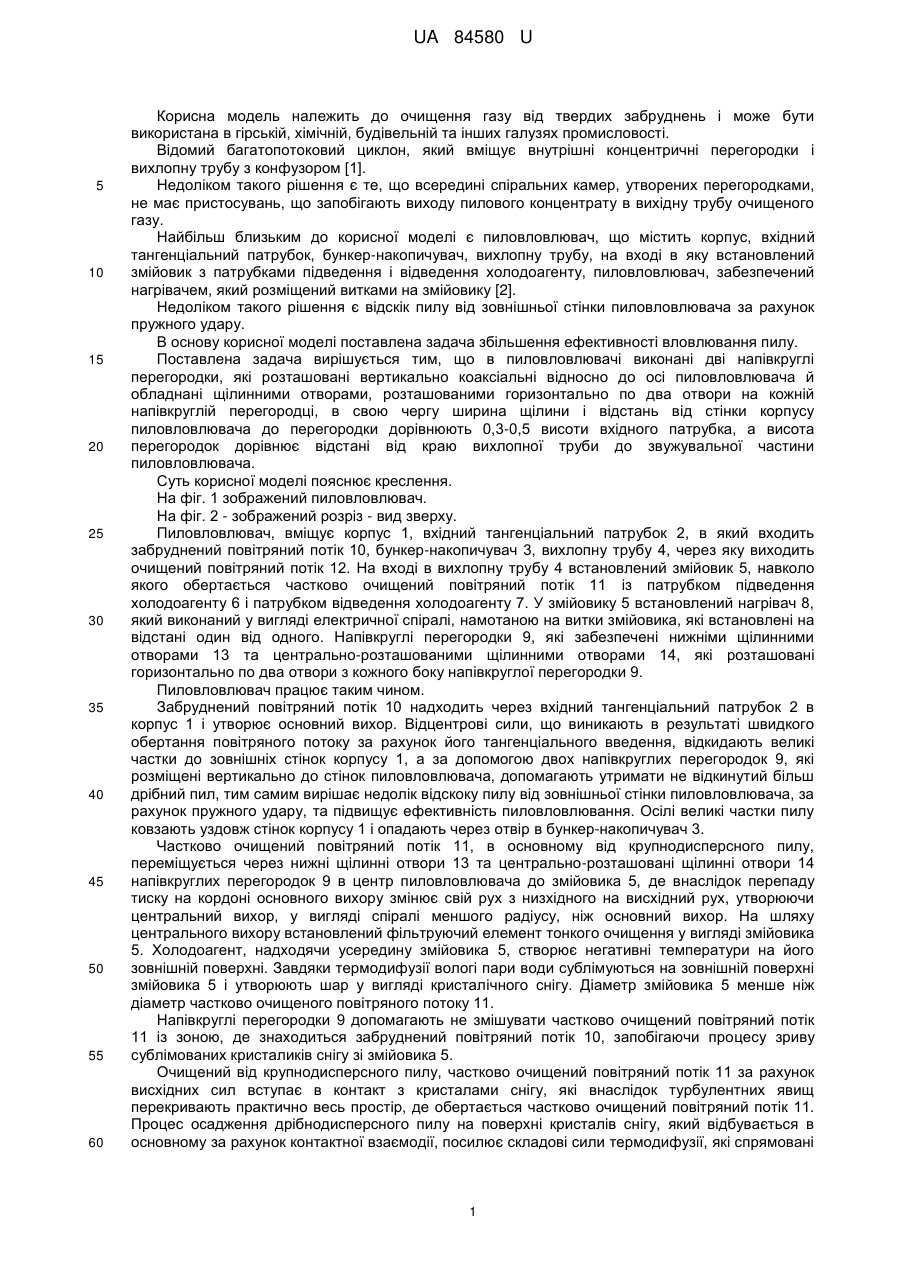

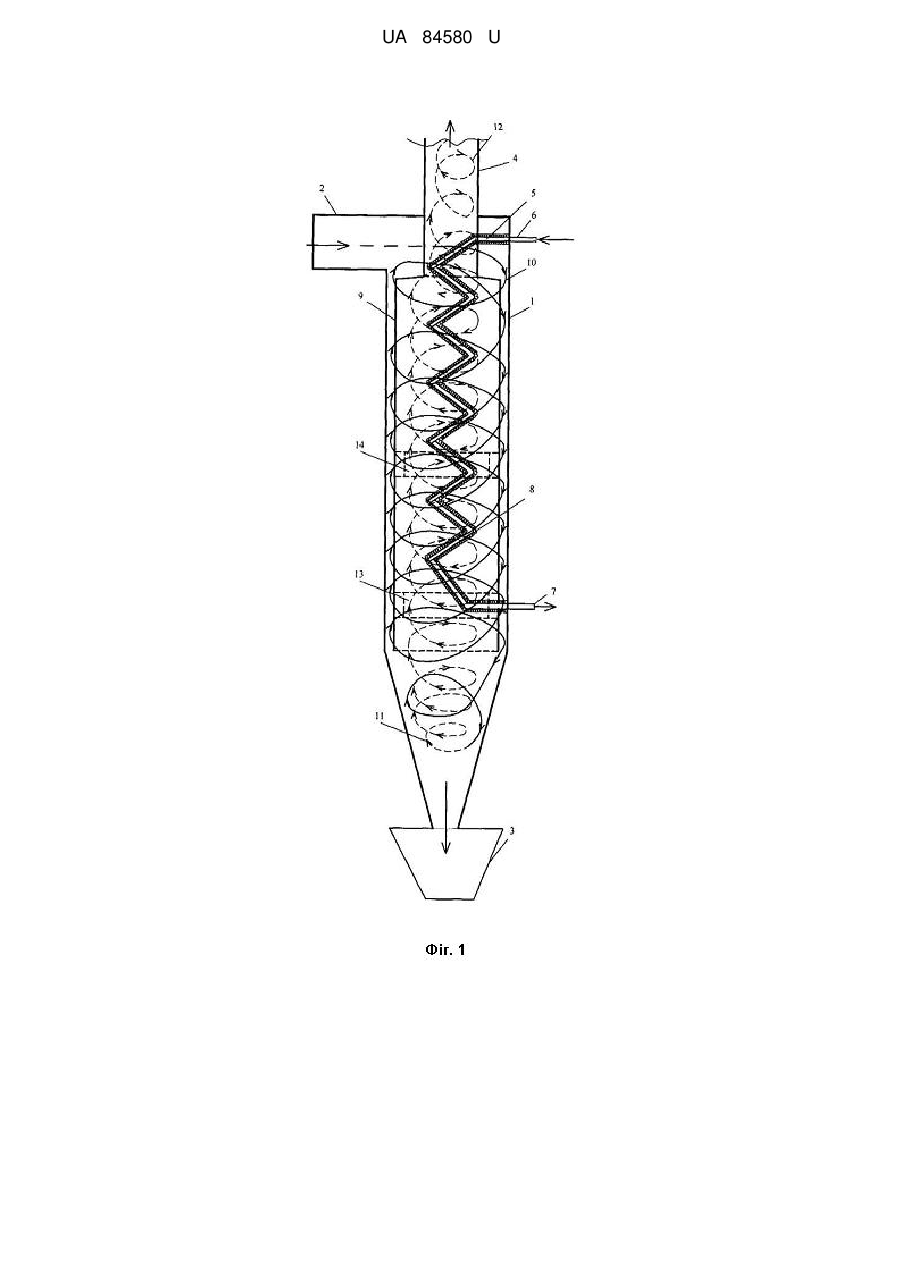

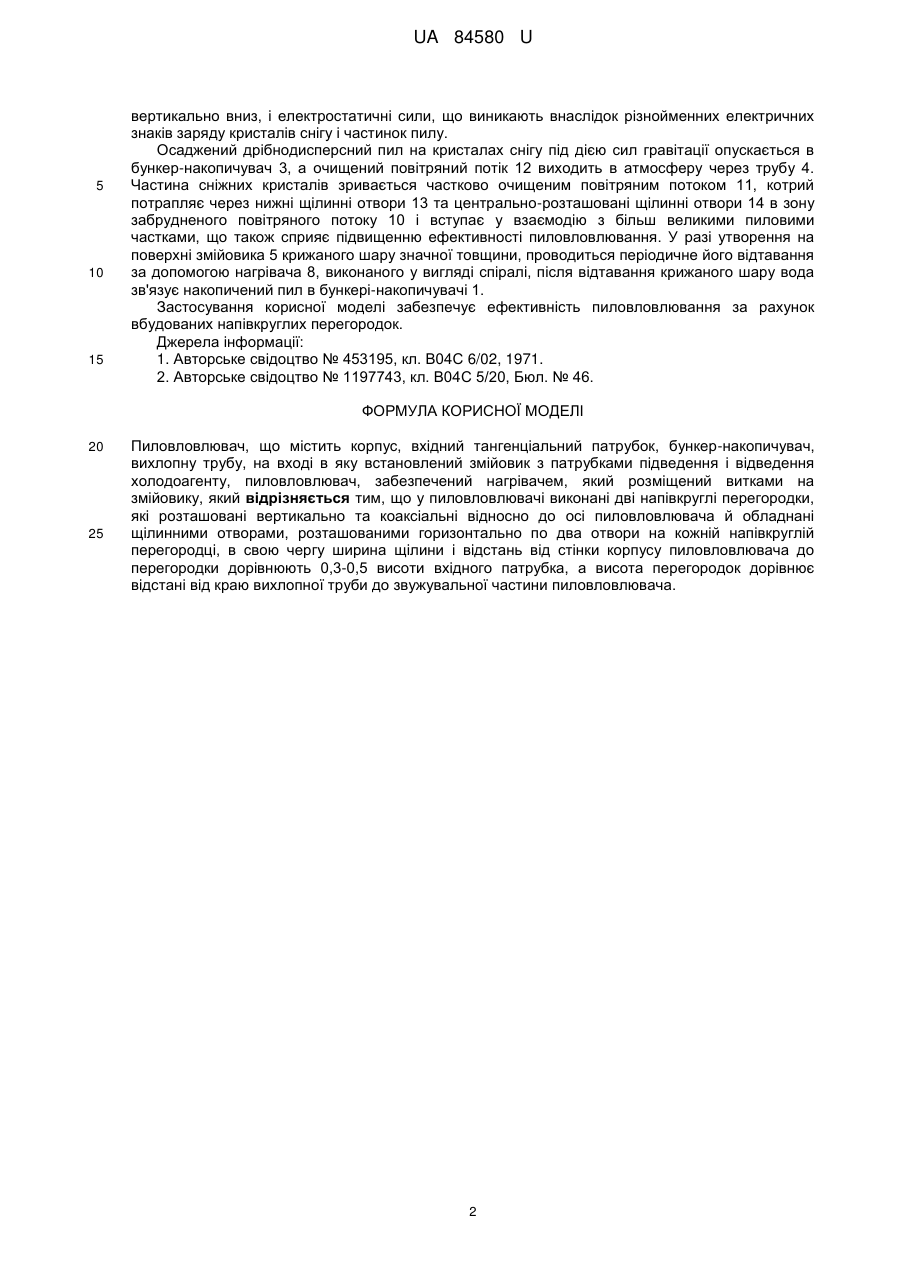

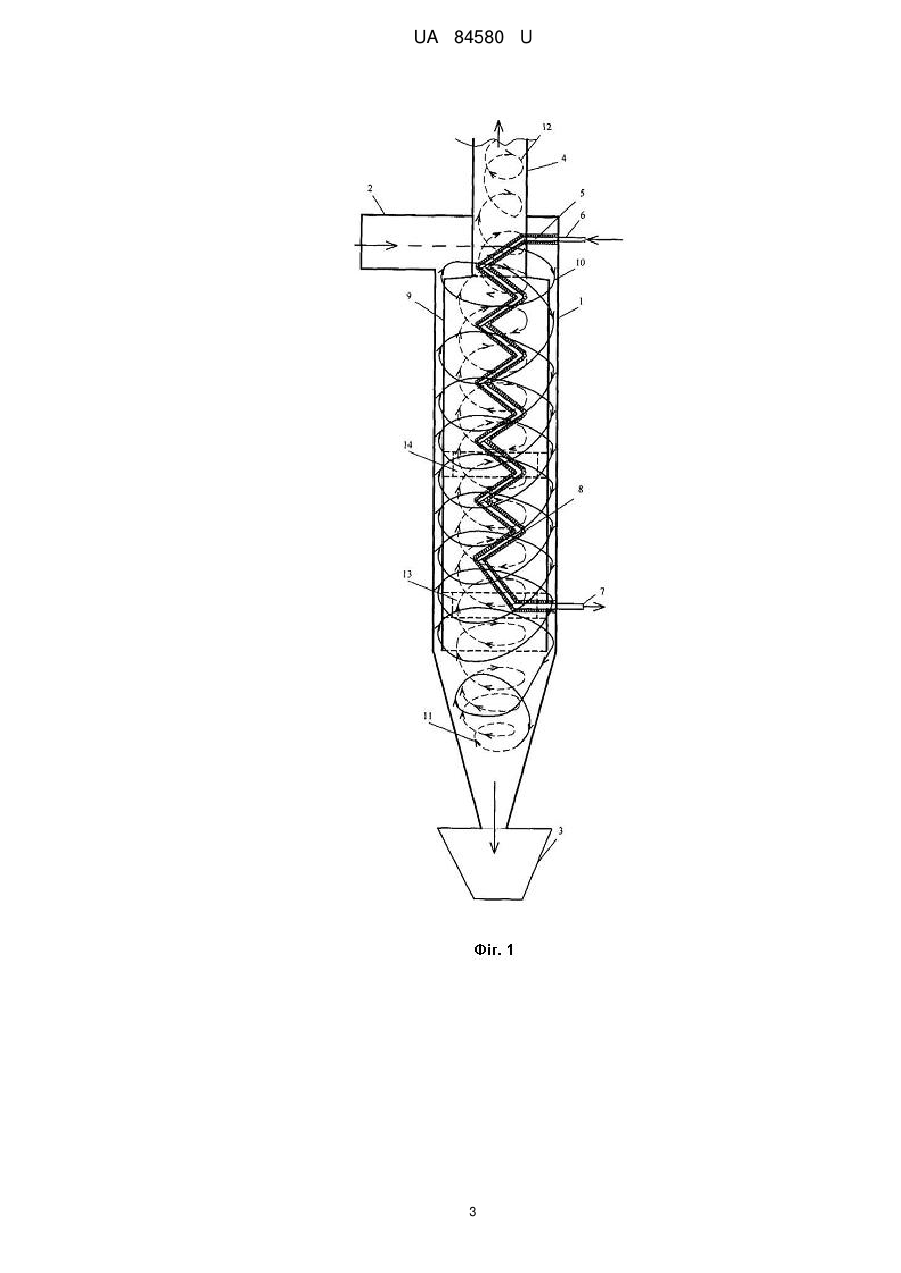

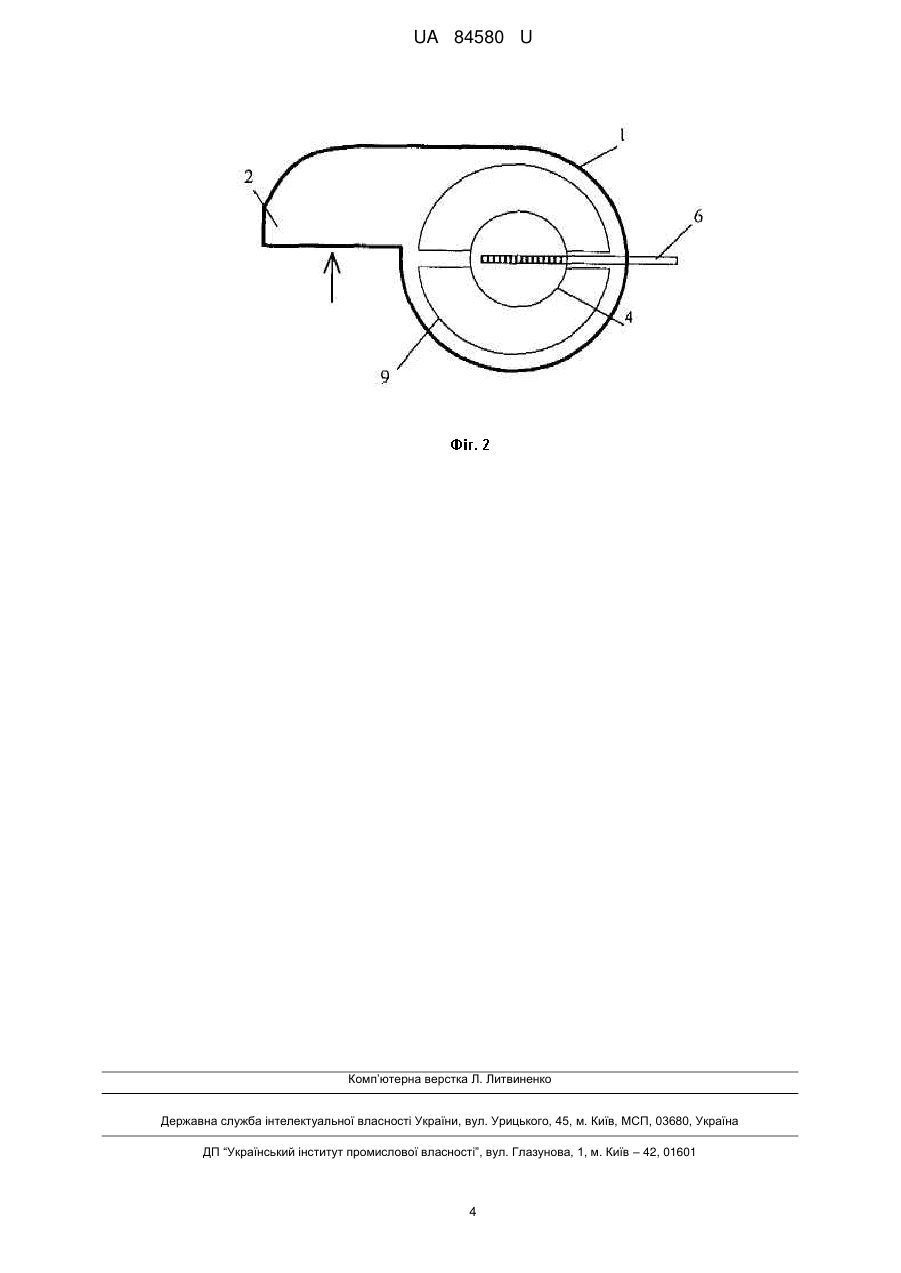

Реферат: UA 84580 U UA 84580 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до очищення газу від твердих забруднень і може бути використана в гірській, хімічній, будівельній та інших галузях промисловості. Відомий багатопотоковий циклон, який вміщує внутрішні концентричні перегородки і вихлопну трубу з конфузором [1]. Недоліком такого рішення є те, що всередині спіральних камер, утворених перегородками, не має пристосувань, що запобігають виходу пилового концентрату в вихідну трубу очищеного газу. Найбільш близьким до корисної моделі є пиловловлювач, що містить корпус, вхідний тангенціальний патрубок, бункер-накопичувач, вихлопну трубу, на вході в яку встановлений змійовик з патрубками підведення і відведення холодоагенту, пиловловлювач, забезпечений нагрівачем, який розміщений витками на змійовику [2]. Недоліком такого рішення є відскік пилу від зовнішньої стінки пиловловлювача за рахунок пружного удару. В основу корисної моделі поставлена задача збільшення ефективності вловлювання пилу. Поставлена задача вирішується тим, що в пиловловлювачі виконані дві напівкруглі перегородки, які розташовані вертикально коаксіальні відносно до осі пиловловлювача й обладнані щілинними отворами, розташованими горизонтально по два отвори на кожній напівкруглій перегородці, в свою чергу ширина щілини і відстань від стінки корпусу пиловловлювача до перегородки дорівнюють 0,3-0,5 висоти вхідного патрубка, а висота перегородок дорівнює відстані від краю вихлопної труби до звужувальної частини пиловловлювача. Суть корисної моделі пояснює креслення. На фіг. 1 зображений пиловловлювач. На фіг. 2 - зображений розріз - вид зверху. Пиловловлювач, вміщує корпус 1, вхідний тангенціальний патрубок 2, в який входить забруднений повітряний потік 10, бункер-накопичувач 3, вихлопну трубу 4, через яку виходить очищений повітряний потік 12. На вході в вихлопну трубу 4 встановлений змійовик 5, навколо якого обертається частково очищений повітряний потік 11 із патрубком підведення холодоагенту 6 і патрубком відведення холодоагенту 7. У змійовику 5 встановлений нагрівач 8, який виконаний у вигляді електричної спіралі, намотаною на витки змійовика, які встановлені на відстані один від одного. Напівкруглі перегородки 9, які забезпечені нижніми щілинними отворами 13 та центрально-розташованими щілинними отворами 14, які розташовані горизонтально по два отвори з кожного боку напівкруглої перегородки 9. Пиловловлювач працює таким чином. Забруднений повітряний потік 10 надходить через вхідний тангенціальний патрубок 2 в корпус 1 і утворює основний вихор. Відцентрові сили, що виникають в результаті швидкого обертання повітряного потоку за рахунок його тангенціального введення, відкидають великі частки до зовнішніх стінок корпусу 1, а за допомогою двох напівкруглих перегородок 9, які розміщені вертикально до стінок пиловловлювача, допомагають утримати не відкинутий більш дрібний пил, тим самим вирішає недолік відскоку пилу від зовнішньої стінки пиловловлювача, за рахунок пружного удару, та підвищує ефективність пиловловлювання. Осілі великі частки пилу ковзають уздовж стінок корпусу 1 і опадають через отвір в бункер-накопичувач 3. Частково очищений повітряний потік 11, в основному від крупнодисперсного пилу, переміщується через нижні щілинні отвори 13 та центрально-розташовані щілинні отвори 14 напівкруглих перегородок 9 в центр пиловловлювача до змійовика 5, де внаслідок перепаду тиску на кордоні основного вихору змінює свій рух з низхідного на висхідний рух, утворюючи центральний вихор, у вигляді спіралі меншого радіусу, ніж основний вихор. На шляху центрального вихору встановлений фільтруючий елемент тонкого очищення у вигляді змійовика 5. Холодоагент, надходячи усередину змійовика 5, створює негативні температури на його зовнішній поверхні. Завдяки термодифузії вологі пари води сублімуються на зовнішній поверхні змійовика 5 і утворюють шар у вигляді кристалічного снігу. Діаметр змійовика 5 менше ніж діаметр частково очищеного повітряного потоку 11. Напівкруглі перегородки 9 допомагають не змішувати частково очищений повітряний потік 11 із зоною, де знаходиться забруднений повітряний потік 10, запобігаючи процесу зриву сублімованих кристаликів снігу зі змійовика 5. Очищений від крупнодисперсного пилу, частково очищений повітряний потік 11 за рахунок висхідних сил вступає в контакт з кристалами снігу, які внаслідок турбулентних явищ перекривають практично весь простір, де обертається частково очищений повітряний потік 11. Процес осадження дрібнодисперсного пилу на поверхні кристалів снігу, який відбувається в основному за рахунок контактної взаємодії, посилює складові сили термодифузії, які спрямовані 1 UA 84580 U 5 10 15 вертикально вниз, і електростатичні сили, що виникають внаслідок різнойменних електричних знаків заряду кристалів снігу і частинок пилу. Осаджений дрібнодисперсний пил на кристалах снігу під дією сил гравітації опускається в бункер-накопичувач 3, а очищений повітряний потік 12 виходить в атмосферу через трубу 4. Частина сніжних кристалів зривається частково очищеним повітряним потоком 11, котрий потрапляє через нижні щілинні отвори 13 та центрально-розташовані щілинні отвори 14 в зону забрудненого повітряного потоку 10 і вступає у взаємодію з більш великими пиловими частками, що також сприяє підвищенню ефективності пиловловлювання. У разі утворення на поверхні змійовика 5 крижаного шару значної товщини, проводиться періодичне його відтавання за допомогою нагрівача 8, виконаного у вигляді спіралі, після відтавання крижаного шару вода зв'язує накопичений пил в бункері-накопичувачі 1. Застосування корисної моделі забезпечує ефективність пиловловлювання за рахунок вбудованих напівкруглих перегородок. Джерела інформації: 1. Авторське свідоцтво № 453195, кл. В04С 6/02, 1971. 2. Авторське свідоцтво № 1197743, кл. В04С 5/20, Бюл. № 46. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пиловловлювач, що містить корпус, вхідний тангенціальний патрубок, бункер-накопичувач, вихлопну трубу, на вході в яку встановлений змійовик з патрубками підведення і відведення холодоагенту, пиловловлювач, забезпечений нагрівачем, який розміщений витками на змійовику, який відрізняється тим, що у пиловловлювачі виконані дві напівкруглі перегородки, які розташовані вертикально та коаксіальні відносно до осі пиловловлювача й обладнані щілинними отворами, розташованими горизонтально по два отвори на кожній напівкруглій перегородці, в свою чергу ширина щілини і відстань від стінки корпусу пиловловлювача до перегородки дорівнюють 0,3-0,5 висоти вхідного патрубка, а висота перегородок дорівнює відстані від краю вихлопної труби до звужувальної частини пиловловлювача. 2 UA 84580 U 3 UA 84580 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
