Механічний пістолет для стрільби набоями калібрів 9х17 мм, 9х18 мм, 9х19 мм

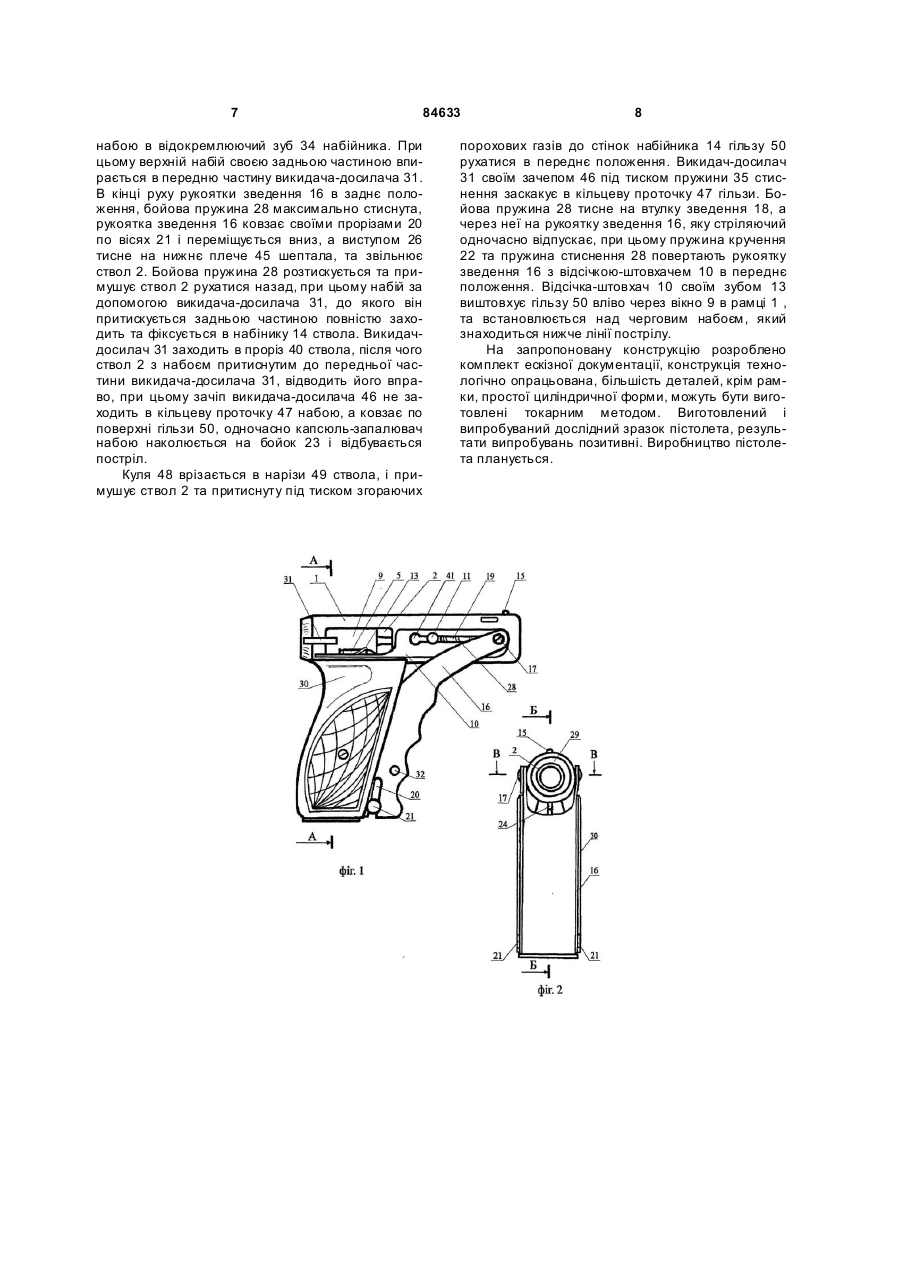

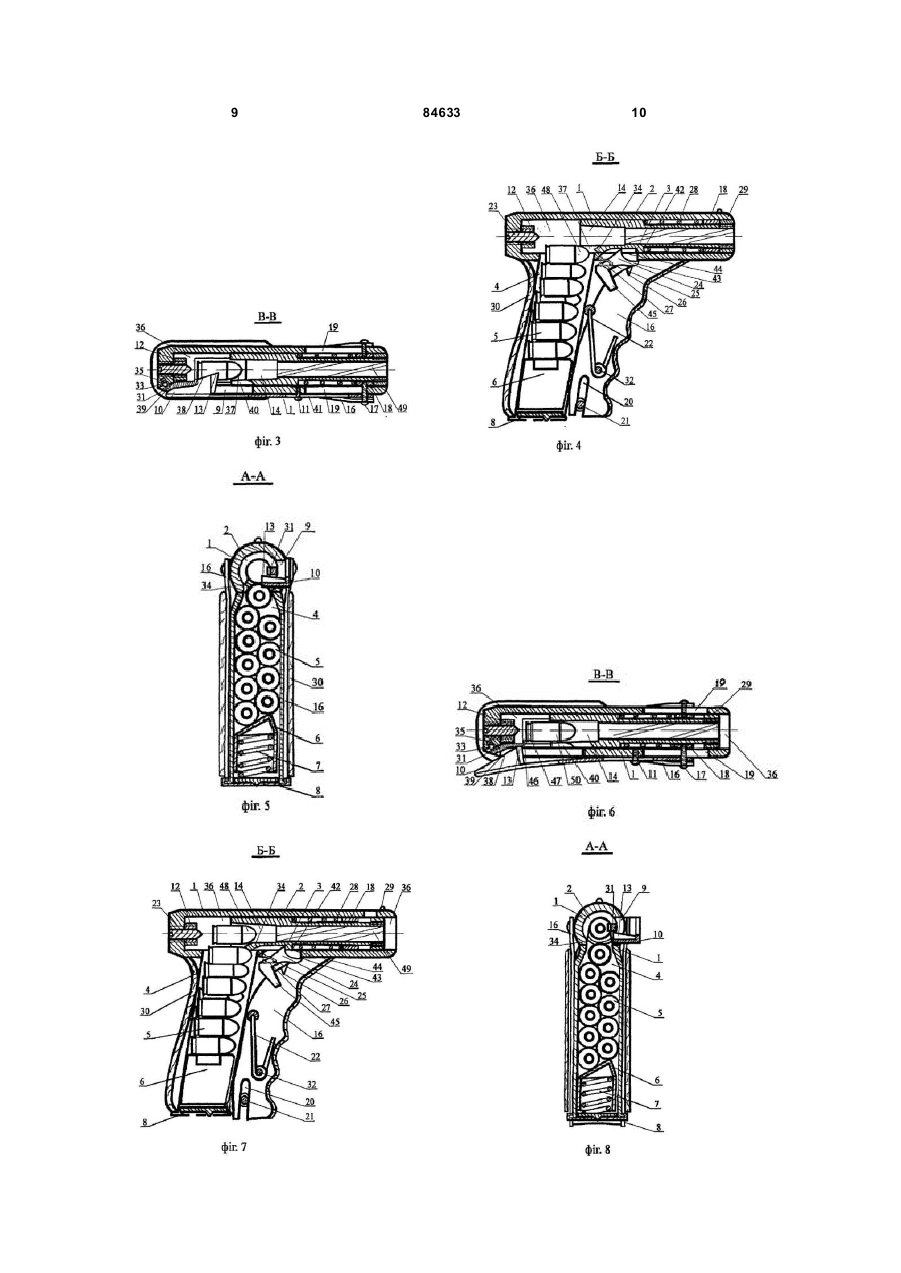

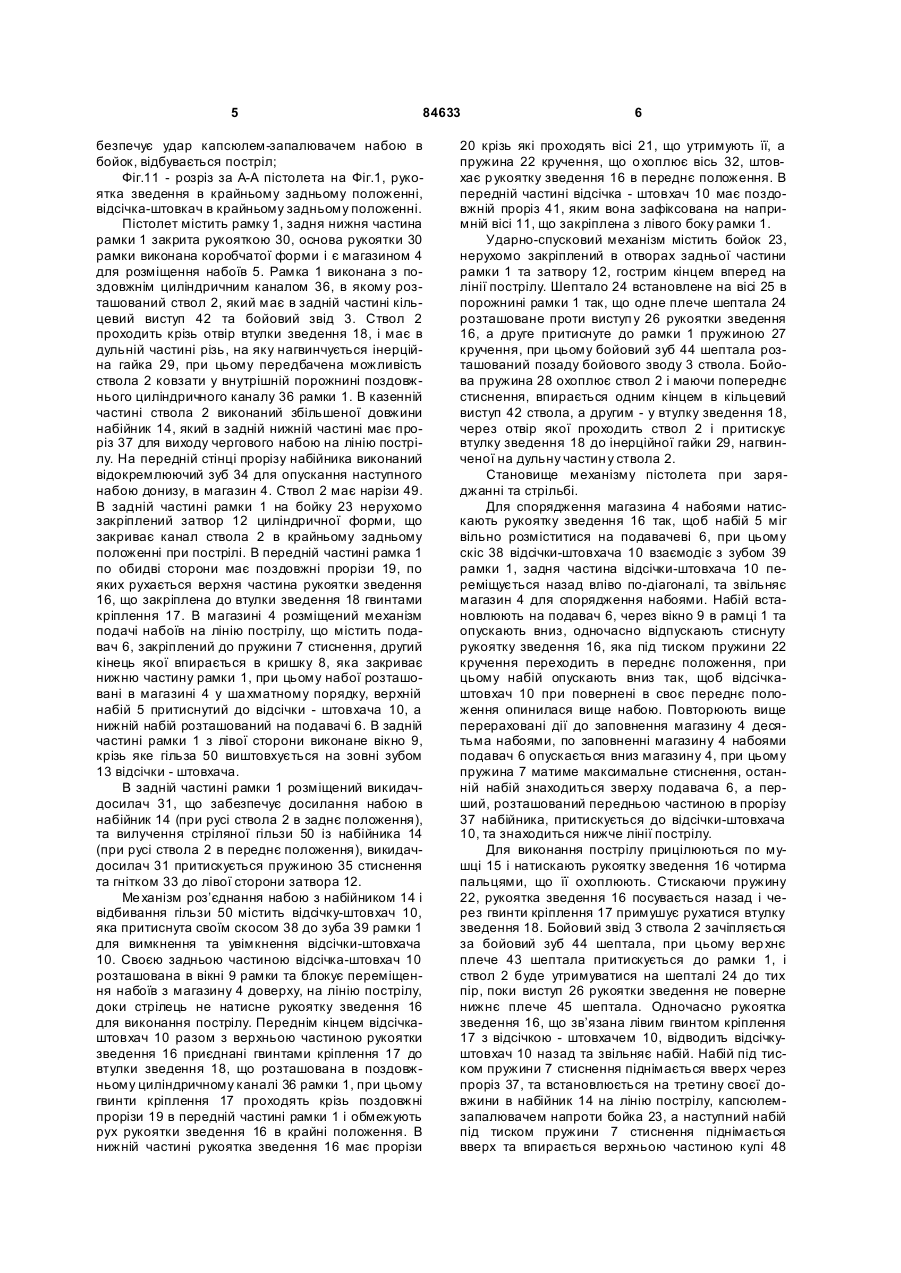

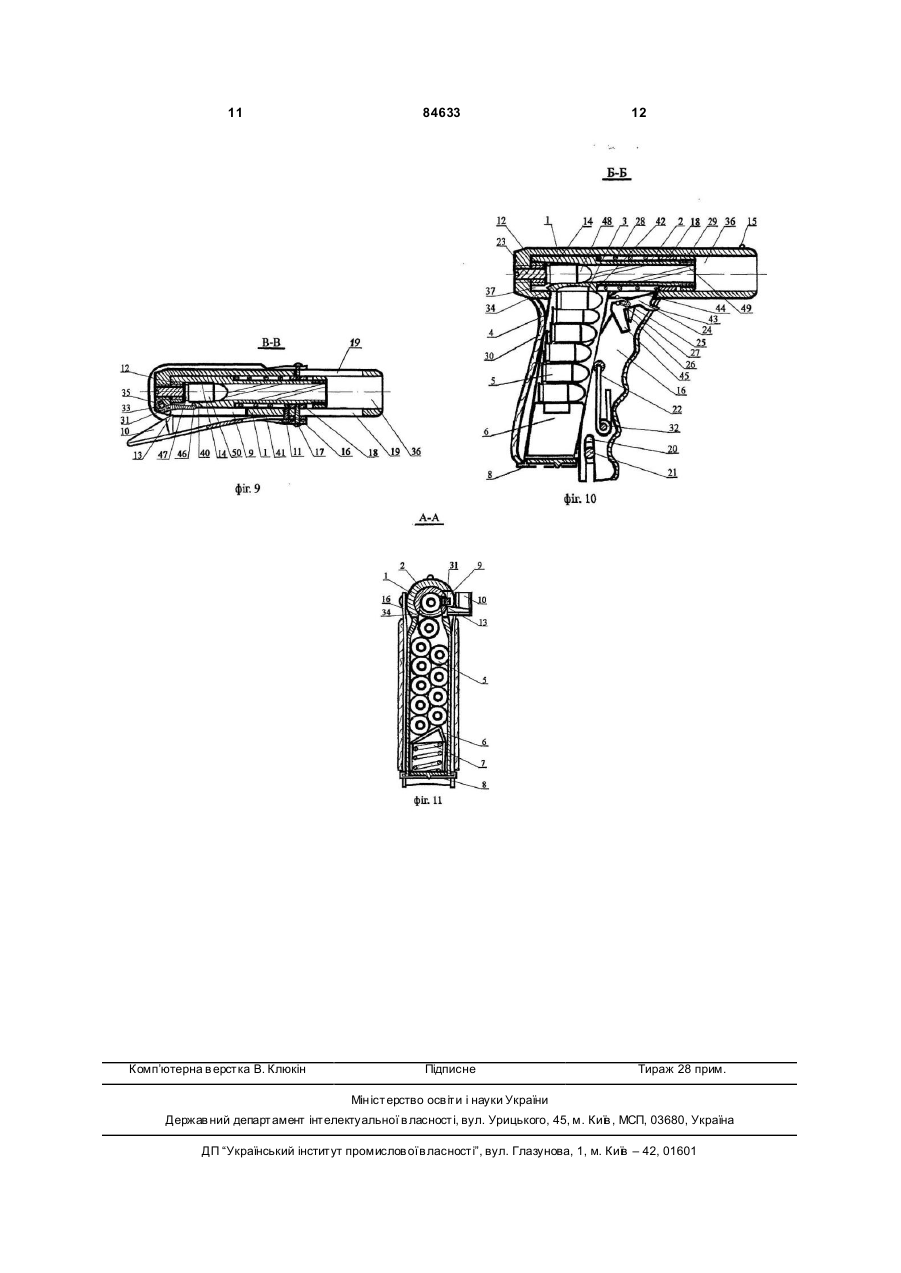

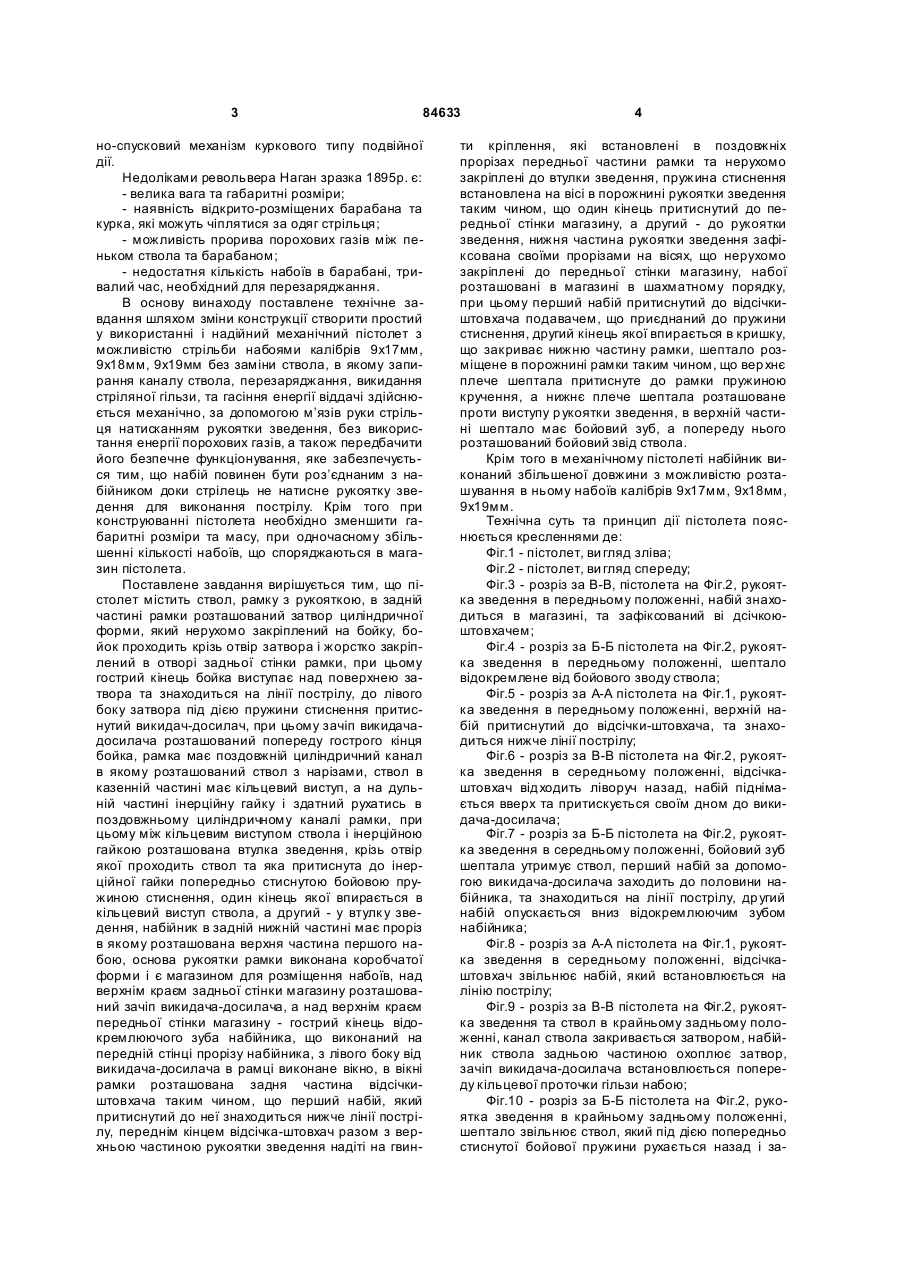

1. Ме ханічний пістолет, що містить ствол, рамку з рукояткою, який відрізняється тим, що в задній частині рамки розташований затвор циліндричної форми, який нерухомо закріплений на бойку, бойок проходить крізь отвір затвора і жорстко закріплений в отворі задньої стінки рамки, при цьому гострий кінець бойка виступає над поверхнею затвора та знаходиться на лінії пострілу, до лівого боку затвора під дією пружини стиснення притиснутий викидач-досилач, при цьому зачіп викидача-досилача розташований попереду гострого кінця бойка, рамка має поздовжній циліндричний канал, в якому розташований ствол з нарізами, ствол в казенній частині має кільцевий виступ, а на дульній частині інерційну гайку і здатний рухатись в поздовжньому циліндричному каналі рамки, при цьому між кільцевим виступом ствола і інерційною гайкою розташована втулка зведення, крізь отвір якої проходить ствол та яка притиснута до інерційної гайки попередньо стиснутою бойовою пружиною стиснення, один кінець якої впирається в кільцевий виступ ствола, а другий - у втулку зведення, набійник в задній нижній частині має проріз, в якому розташована верхня частина першого набою, основа рукоятки рамки виконана ко C2 2 UA 1 3 84633 но-спусковий механізм куркового типу подвійної дії. Недоліками револьвера Наган зразка 1895р. є: - велика вага та габаритні розміри; - наявність відкрито-розміщених барабана та курка, які можуть чіплятися за одяг стрільця; - можливість прорива порохових газів між пеньком ствола та барабаном; - недостатня кількість набоїв в барабані, тривалий час, необхідний для перезаряджання. В основу винаходу поставлене технічне завдання шляхом зміни конструкції створити простий у використанні і надійний механічний пістолет з можливістю стрільби набоями калібрів 9x17мм, 9x18мм, 9x19мм без заміни ствола, в якому запирання каналу ствола, перезаряджання, викидання стріляної гільзи, та гасіння енергії віддачі здійснюється механічно, за допомогою м’язів руки стрільця натисканням рукоятки зведення, без використання енергії порохових газів, а також передбачити його безпечне функціонування, яке забезпечується тим, що набій повинен бути роз’єднаним з набійником доки стрілець не натисне рукоятку зведення для виконання пострілу. Крім того при конструюванні пістолета необхідно зменшити габаритні розміри та масу, при одночасному збільшенні кількості набоїв, що споряджаються в магазин пістолета. Поставлене завдання вирішується тим, що пістолет містить ствол, рамку з рукояткою, в задній частині рамки розташований затвор циліндричної форми, який нерухомо закріплений на бойку, бойок проходить крізь отвір затвора і жорстко закріплений в отворі задньої стінки рамки, при цьому гострий кінець бойка виступає над поверхнею затвора та знаходиться на лінії пострілу, до лівого боку затвора під дією пружини стиснення притиснутий викидач-досилач, при цьому зачіп викидачадосилача розташований попереду гострого кінця бойка, рамка має поздовжній циліндричний канал в якому розташований ствол з нарізами, ствол в казенній частині має кільцевий виступ, а на дульній частині інерційну гайку і здатний рухатись в поздовжньому циліндричному каналі рамки, при цьому між кільцевим виступом ствола і інерційною гайкою розташована втулка зведення, крізь отвір якої проходить ствол та яка притиснута до інерційної гайки попередньо стиснутою бойовою пружиною стиснення, один кінець якої впирається в кільцевий виступ ствола, а другий - у втулк у зведення, набійник в задній нижній частині має проріз в якому розташована верхня частина першого набою, основа рукоятки рамки виконана коробчатої форми і є магазином для розміщення набоїв, над верхнім краєм задньої стінки магазину розташований зачіп викидача-досилача, а над верхнім краєм передньої стінки магазину - гострий кінець відокремлюючого зуба набійника, що виконаний на передній стінці прорізу набійника, з лівого боку від викидача-досилача в рамці виконане вікно, в вікні рамки розташована задня частина відсічкиштовхача таким чином, що перший набій, який притиснутий до неї знаходиться нижче лінії пострілу, переднім кінцем відсічка-штовхач разом з верхньою частиною рукоятки зведення надіті на гвин 4 ти кріплення, які встановлені в поздовжніх прорізах передньої частини рамки та нерухомо закріплені до втулки зведення, пружина стиснення встановлена на вісі в порожнині рукоятки зведення таким чином, що один кінець притиснутий до передньої стінки магазину, а другий - до рукоятки зведення, нижня частина рукоятки зведення зафіксована своїми прорізами на вісях, що нерухомо закріплені до передньої стінки магазину, набої розташовані в магазині в шахматному порядку, при цьому перший набій притиснутий до відсічкиштовхача подавачем, що приєднаний до пружини стиснення, другий кінець якої впирається в кришку, що закриває нижню частину рамки, шептало розміщене в порожнині рамки таким чином, що вер хнє плече шептала притиснуте до рамки пружиною кручення, а нижнє плече шептала розташоване проти виступу р укоятки зведення, в верхній частині шептало має бойовий зуб, а попереду нього розташований бойовий звід ствола. Крім того в механічному пістолеті набійник виконаний збільшеної довжини з можливістю розташування в ньому набоїв калібрів 9x17мм, 9х18мм, 9х19мм. Технічна суть та принцип дії пістолета пояснюється кресленнями де: Фіг.1 - пістолет, ви гляд зліва; Фіг.2 - пістолет, ви гляд спереду; Фіг.3 - розріз за В-В, пістолета на Фіг.2, рукоятка зведення в передньому положенні, набій знаходиться в магазині, та зафіксований ві дсічкоюштовхачем; Фіг.4 - розріз за Б-Б пістолета на Фіг.2, рукоятка зведення в передньому положенні, шептало відокремлене від бойового зводу ствола; Фіг.5 - розріз за А-А пістолета на Фіг.1, рукоятка зведення в передньому положенні, верхній набій притиснутий до відсічки-штовхача, та знаходиться нижче лінії пострілу; Фіг.6 - розріз за В-В пістолета на Фіг.2, рукоятка зведення в середньому положенні, відсічкаштовхач відходить ліворуч назад, набій піднімається вверх та притискується своїм дном до викидача-досилача; Фіг.7 - розріз за Б-Б пістолета на Фіг.2, рукоятка зведення в середньому положенні, бойовий зуб шептала утримує ствол, перший набій за допомогою викидача-досилача заходить до половини набійника, та знаходиться на лінії пострілу, др угий набій опускається вниз відокремлюючим зубом набійника; Фіг.8 - розріз за А-А пістолета на Фіг.1, рукоятка зведення в середньому положенні, відсічкаштовхач звільнює набій, який встановлюється на лінію пострілу; Фіг.9 - розріз за В-В пістолета на Фіг.2, рукоятка зведення та ствол в крайньому задньому положенні, канал ствола закривається затвором, набійник ствола задньою частиною охоплює затвор, зачіп викидача-досилача встановлюється попереду кільцевої проточки гільзи набою; Фіг.10 - розріз за Б-Б пістолета на Фіг.2, рукоятка зведення в крайньому задньому положенні, шептало звільнює ствол, який під дією попередньо стиснутої бойової пружини рухається назад і за 5 84633 безпечує удар капсюлем-запалювачем набою в бойок, відбувається постріл; Фіг.11 - розріз за А-А пістолета на Фіг.1, рукоятка зведення в крайньому задньому положенні, відсічка-штовкач в крайньому задньому положенні. Пістолет містить рамку 1, задня нижня частина рамки 1 закрита рукояткою 30, основа рукоятки 30 рамки виконана коробчатої форми і є магазином 4 для розміщення набоїв 5. Рамка 1 виконана з поздовжнім циліндричним каналом 36, в якому розташований ствол 2, який має в задній частині кільцевий виступ 42 та бойовий звід 3. Ствол 2 проходить крізь отвір втулки зведення 18, і має в дульній частині різь, на яку нагвинчується інерційна гайка 29, при цьому передбачена можливість ствола 2 ковзати у внутрішній порожнині поздовжнього циліндричного каналу 36 рамки 1. В казенній частині ствола 2 виконаний збільшеної довжини набійник 14, який в задній нижній частині має проріз 37 для виходу чергового набою на лінію пострілу. На передній стінці прорізу набійника виконаний відокремлюючий зуб 34 для опускання наступного набою донизу, в магазин 4. Ствол 2 має нарізи 49. В задній частині рамки 1 на бойку 23 нерухомо закріплений затвор 12 циліндричної форми, що закриває канал ствола 2 в крайньому задньому положенні при пострілі. В передній частині рамка 1 по обидві сторони має поздовжні прорізи 19, по яких рухається верхня частина рукоятки зведення 16, що закріплена до втулки зведення 18 гвинтами кріплення 17. В магазині 4 розміщений механізм подачі набоїв на лінію пострілу, що містить подавач 6, закріплений до пружини 7 стиснення, другий кінець якої впирається в кришку 8, яка закриває нижню частину рамки 1, при цьому набої розташовані в магазині 4 у ша хматному порядку, верхній набій 5 притиснутий до відсічки - штовхача 10, а нижній набій розташований на подавачі 6. В задній частині рамки 1 з лівої сторони виконане вікно 9, крізь яке гільза 50 виштовхується на зовні зубом 13 відсічки - штовхача. В задній частині рамки 1 розміщений викидачдосилач 31, що забезпечує досилання набою в набійник 14 (при русі ствола 2 в заднє положення), та вилучення стріляної гільзи 50 із набійника 14 (при русі ствола 2 в переднє положення), викидачдосилач 31 притискується пружиною 35 стиснення та гнітком 33 до лівої сторони затвора 12. Ме ханізм роз’єднання набою з набійником 14 і відбивання гільзи 50 містить відсічку-штовхач 10, яка притиснута своїм скосом 38 до зуба 39 рамки 1 для вимкнення та увімкнення відсічки-штовхача 10. Своєю задньою частиною відсічка-штовхач 10 розташована в вікні 9 рамки та блокує переміщення набоїв з магазину 4 доверху, на лінію пострілу, доки стрілець не натисне рукоятку зведення 16 для виконання пострілу. Переднім кінцем відсічкаштовхач 10 разом з верхньою частиною рукоятки зведення 16 приєднані гвинтами кріплення 17 до втулки зведення 18, що розташована в поздовжньому циліндричному каналі 36 рамки 1, при цьому гвинти кріплення 17 проходять крізь поздовжні прорізи 19 в передній частині рамки 1 і обмежують рух рукоятки зведення 16 в крайні положення. В нижній частині рукоятка зведення 16 має прорізи 6 20 крізь які проходять вісі 21, що утримують її, а пружина 22 кручення, що о хоплює вісь 32, штовхає р укоятку зведення 16 в переднє положення. В передній частині відсічка - штовхач 10 має поздовжній проріз 41, яким вона зафіксована на напримній вісі 11, що закріплена з лівого боку рамки 1. Ударно-спусковий механізм містить бойок 23, нерухомо закріплений в отворах задньої частини рамки 1 та затвору 12, гострим кінцем вперед на лінії пострілу. Шептало 24 встановлене на вісі 25 в порожнині рамки 1 так, що одне плече шептала 24 розташоване проти виступ у 26 рукоятки зведення 16, а друге притиснуте до рамки 1 пружиною 27 кручення, при цьому бойовий зуб 44 шептала розташований позаду бойового зводу 3 ствола. Бойова пружина 28 охоплює ствол 2 і маючи попереднє стиснення, впирається одним кінцем в кільцевий виступ 42 ствола, а другим - у втулку зведення 18, через отвір якої проходить ствол 2 і притискує втулку зведення 18 до інерційної гайки 29, нагвинченої на дульну частин у ствола 2. Становище механізму пістолета при заряджанні та стрільбі. Для спорядження магазина 4 набоями натискають рукоятку зведення 16 так, щоб набій 5 міг вільно розміститися на подавачеві 6, при цьому скіс 38 відсічки-штовхача 10 взаємодіє з зубом 39 рамки 1, задня частина відсічки-штовхача 10 переміщується назад вліво по-діагоналі, та звільняє магазин 4 для спорядження набоями. Набій встановлюють на подавач 6, через вікно 9 в рамці 1 та опускають вниз, одночасно відпускають стиснуту рукоятку зведення 16, яка під тиском пружини 22 кручення переходить в переднє положення, при цьому набій опускають вниз так, щоб відсічкаштовхач 10 при повернені в своє переднє положення опинилася вище набою. Повторюють вище перераховані дії до заповнення магазину 4 десятьма набоями, по заповненні магазину 4 набоями подавач 6 опускається вниз магазину 4, при цьому пружина 7 матиме максимальне стиснення, останній набій знаходиться зверху подавача 6, а перший, розташований передньою частиною в прорізу 37 набійника, притискується до відсічки-штовхача 10, та знаходиться нижче лінії пострілу. Для виконання пострілу прицілюються по мушці 15 і натискають рукоятку зведення 16 чотирма пальцями, що її охоплюють. Стискаючи пружину 22, рукоятка зведення 16 посувається назад і через гвинти кріплення 17 примушує рухатися втулку зведення 18. Бойовий звід 3 ствола 2 зачіпляється за бойовий зуб 44 шептала, при цьому вер хнє плече 43 шептала притискується до рамки 1, і ствол 2 буде утримуватися на шепталі 24 до тих пір, поки виступ 26 рукоятки зведення не поверне нижнє плече 45 шептала. Одночасно рукоятка зведення 16, що зв’язана лівим гвинтом кріплення 17 з відсічкою - штовхачем 10, відводить відсічкуштовхач 10 назад та звільняє набій. Набій під тиском пружини 7 стиснення піднімається вверх через проріз 37, та встановлюється на третину своєї довжини в набійник 14 на лінію пострілу, капсюлемзапалювачем напроти бойка 23, а наступний набій під тиском пружини 7 стиснення піднімається вверх та впирається верхньою частиною кулі 48 7 84633 набою в відокремлюючий зуб 34 набійника. При цьому верхній набій своєю задньою частиною впирається в передню частину викидача-досилача 31. В кінці руху рукоятки зведення 16 в заднє положення, бойова пружина 28 максимально стиснута, рукоятка зведення 16 ковзає своїми прорізами 20 по вісях 21 і переміщується вниз, а виступом 26 тисне на нижнє плече 45 шептала, та звільнює ствол 2. Бойова пружина 28 розтискується та примушує ствол 2 рухатися назад, при цьому набій за допомогою викидача-досилача 31, до якого він притискується задньою частиною повністю заходить та фіксується в набінику 14 ствола. Викидачдосилач 31 заходить в проріз 40 ствола, після чого ствол 2 з набоєм притиснутим до передньої частини викидача-досилача 31, відводить його вправо, при цьому зачіп викидача-досилача 46 не заходить в кільцеву проточку 47 набою, а ковзає по поверхні гільзи 50, одночасно капсюль-запалювач набою наколюється на бойок 23 і відбувається постріл. Куля 48 врізається в нарізи 49 ствола, і примушує ствол 2 та притиснуту під тиском згораючих 8 порохових газів до стінок набійника 14 гільзу 50 рухатися в переднє положення. Викидач-досилач 31 своїм зачепом 46 під тиском пружини 35 стиснення заскакує в кільцеву проточку 47 гільзи. Бойова пружина 28 тисне на втулку зведення 18, а через неї на рукоятку зведення 16, яку стріляючий одночасно відпускає, при цьому пружина кручення 22 та пружина стиснення 28 повертають рукоятку зведення 16 з відсічкою-штовхачем 10 в переднє положення. Відсічка-штовхач 10 своїм зубом 13 виштовхує гільзу 50 вліво через вікно 9 в рамці 1 , та встановлюється над черговим набоєм, який знаходиться нижче лінії пострілу. На запропоновану конструкцію розроблено комплект ескізної документації, конструкція технологічно опрацьована, більшість деталей, крім рамки, простої циліндричної форми, можуть бути виготовлені токарним методом. Виготовлений і випробуваний дослідний зразок пістолета, результати випробувань позитивні. Виробництво пістолета планується. 9 84633 10 11 Комп’ютерна в ерстка В. Клюкін 84633 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
