Пристрій для подання металу у установку вертикального безперевного лиття з витягуванням до гори труби

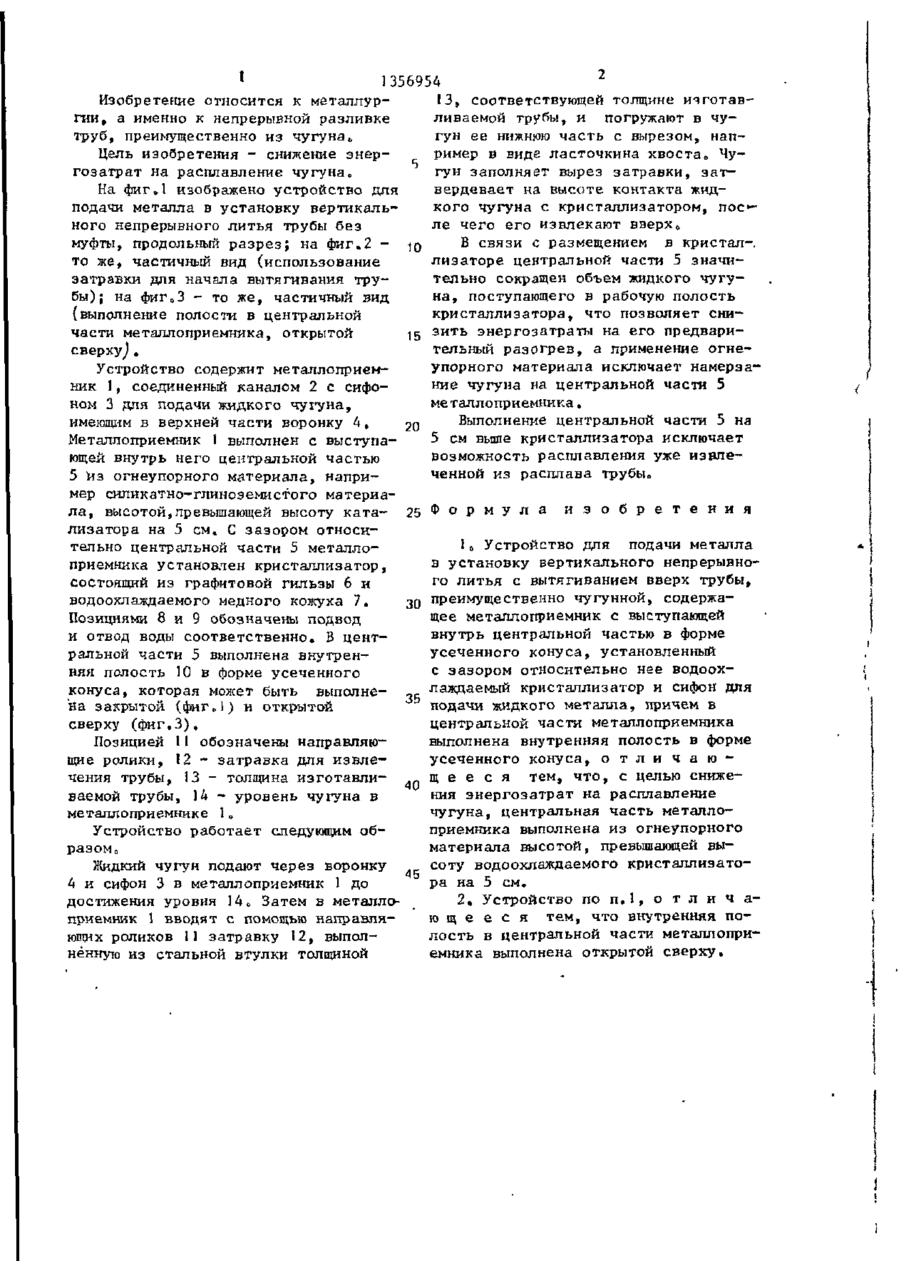

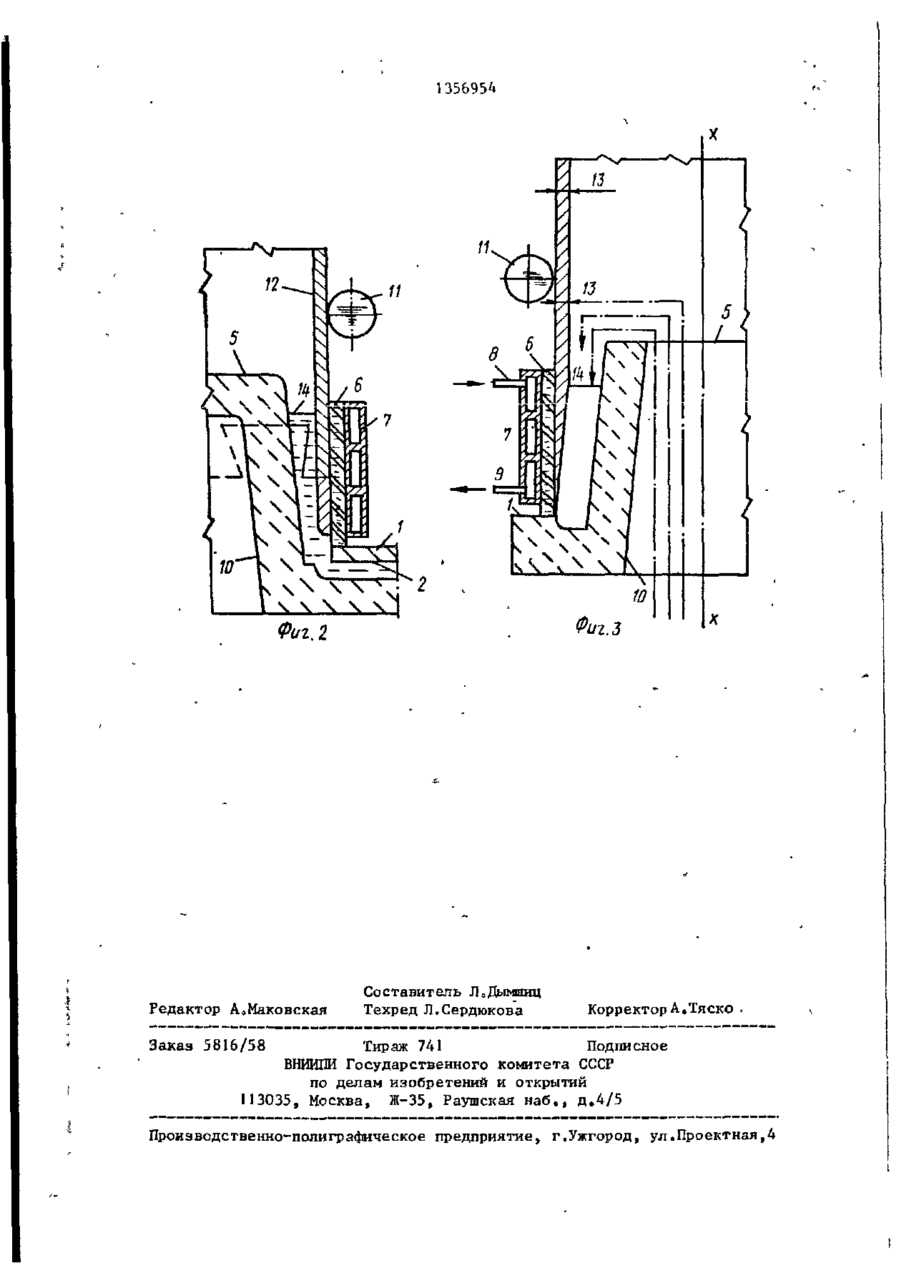

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 15D4 В 22 D 1 1/10 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР Ґ1О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ И ПАТЕНТУ (21) 3833357/22-02 (22) 0 9 , 0 1 . 8 5 (31) 8400382 (32) 10.01.84 (33) FR (46) 3 0 о 1 1 о 8 7 . Бюл. № 44 (71) Понт-А-Муссон СЬАО (FR) * (72) Ив Гурмель и* Гашень Пьеррель (FR) (53) 621.746.27 ( 0 8 8 0 8 ) (56) Герман Э. Непрерывное л и т ь е , М.і Гостехиздат, 1961, с , 192, p . 558 D (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ МЕТАЛЛА В УСТАНОВКУ ВЕРТИКАЛЬНОГО НЕПРЕРЫВНОГО ЛИТЬЯ С ВЫТЯГИВАНИЕМ ВВЕРХ ТРУБЫ (57) Изобретение относится к области металлургии, конкретнее к непрерывной разливке чугунных труб. Цель - снижение энергозатрат на расплавление чугуна. Устройство содержит металлоприемник 1 с выступающей внутрь него центральной частью 5 из огнеупорного материала и водоохлаждаемый кристаллизатор 6, установленный с зазором относительно части 5 . Жидкий чугун поступает в кольцевую полость кристаллизатором 6 и частью 5 через сифон 3 0 Трубу вытягивают вверх "с п о мощью з а т р а в к и . 1 з о п . ф-лы, 3 и л ь qO I 1356954 13, соответствующей толщине изготавИзобретение относится к металлурливаемой трубы, и погружают в чугии , а именно к непрерывной разливке гун ее нижнюю часть с вырезом, наптруб, преимущественно из чугунаь ример в виде ласточкина хвоста о ЧуЦель изобретения - снижение энергун заполняет вырез затравки, затгозатрат на расплавление чугунав вердевает на высоте контакта жидНа фиг И изображено устройство для кого чугуна с кристаллизатором, посподачи металла в установку вертикальле чего его извлекают вверх0 ного непрерывного литья трубы без муфты, продольный разрез; на фиг,2 - 10 В связи с размещением в кристал-, то же, частичный вид (использование лиэаторе центральной части 5 значизатравки для начала вытягивания трутельно сокращен объем жидкого чугубы); на фиг о 3 - то же, частичный вид на, поступающего в рабочую полость (выполнение полости в центральной кристаллизатора, что позволяет сничасти металлоприемника, открытой зить энергозатраты на его предвари15 сверху^. тельный разогрев, а применение огнеупорного материала исключает намерзаУстройство содержит металлоприемние чугуна на центральной части 5 ник 1, соединенный каналом 2 с сифоме таллоприемника. ном 3 для подачи жидкого чугуна, Выполнение центральной части 5 на имеющим в верхней части воронку 4, 20 5 см выше кристаллизатора исключает Металлоприемник 1 выполнен с выступавозможность расплавления уже извлеющей внутрь него центральной частью ченной из расплава трубы0 5 из огнеупорного материала, например силикатно-глииоземистого материала, высотой,превышающей высоту ката- 25 Ф о р м у л а и з о б р е т е н и я лизатора на 5 см. С зазором относительно центральной части 5 металлоІ о Устройство для подачи металла приемника установлен кристаллизатор, в установку вертикального непрерывносостоящий из графитовой гильзы 6 и го литья с вытягиванием вверх трубы, водоохлаждаемого медного кожуха 7. преимущественно чугунной, содержа30 Позициями 8 и 9 обозначены подвод щее металлоприемник с выступающей и отвод воды соответственно. В центвнутрь центральной частью в форме ральной части 5 выполнена внутренусеченного конуса, установленный няя полость 10 в форме усеченного с зазором относительно нее водоохконуса, которая может быть выполнелаждаемый кристаллизатор и сифон для 35 подачи жидкого металла, причем в на закрытой (фиг о 1) и открытой сверху (фиг.З), центральной части металлоприемника выполнена внутренняя полость в форме Позицией 11 обозначены направляюусеченного конуса, о т л и ч а ю щие ролики, 12 - затравка для извлещ е е с я тем, что, с целью снижечения трубы, 13 - толщина изготавли40 ния энергозатрат на расплавление ваемой трубы, 14 - уровень чугуна в чугуна, центральная часть металлометаллоприемнике 1 о приемника выполнена из огнеупорного Устройство работает следующим обматериала высотой, превышающей выразомо соту водоохлаждаемого кристаллизатоЖидкий чугун подают через воронку ра на 5 см. 4 и сифон 3 в металлоприемник 1 до 2, Устройство по п , 1 , о т л и ч адостижения уровня 14 0 Затем в металлою щ е е с я тем, что внутренняя поприемник 1 вводят с помощью направлялость в центральной части металлоприющих роликов 11 затравку 12, выполемника выполнена открытой сверху. ненную из стальной втулки толщиной 1356954 Фиг.З Фиг.2 Редактор АаМаковская Составитель Л„Дымшиц Техред Л.Сердюкова Корректор А.Тяско Заказ 5816/58 Тираж 743 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4
