Спосіб регулювання напруги змінного струму
Номер патенту: 86101
Опубліковано: 25.03.2009
Автори: Богачев Олександр Миколайович, Костенко Костянтин Федорович, Калугін Віталій Володимирович, Мицкевич Олександр Сергійович
Формула / Реферат
Спосіб регулювання величини напруги змінного струму, за яким здійснюють перетворення напруги у послідовність біполярних імпульсів значно більш високої частоти відноcно частоти вхідної напруги змінного струму, тривалість яких визначає величину напруги, що регулюється, а зазначене перетворення здійснюють шляхом протифазного замикання і розмикання двох ключів, який відрізняється тим, що напругу змінного струму подають на вхід 2 паралельного реле і на вхід 2 вхідного реле, вхід 3 якого з'єднаний із входом дроселя, а вхід 1 з'єднаний із входом 1 вихідного реле, вхід 2 якого з'єднаний із загальним ланцюгом, а вхід 3 з'єднаний з виходом послідовного ключа, вхід якого з'єднаний з виходом дроселя і входом паралельного ключа, вихід якого з'єднаний із входом 3 паралельного реле, вхід 1 якого з'єднаний із загальним ланцюгом, а навантаження підключають до входу 1 вихідного реле, при цьому, для підвищення величини напруги змінного струму, комутують вхід 3 із входом 2 вхідного реле, вхід 3 із входом 1 паралельного реле і вхід 3 із входом 1 вихідного реле, а для пониження величини напруги змінного струму, комутують вхід 3 із входом 1 вхідного реле, вхід 3 із входом 2 паралельного реле і вхід 3 із входом 2 вихідного реле.
Текст

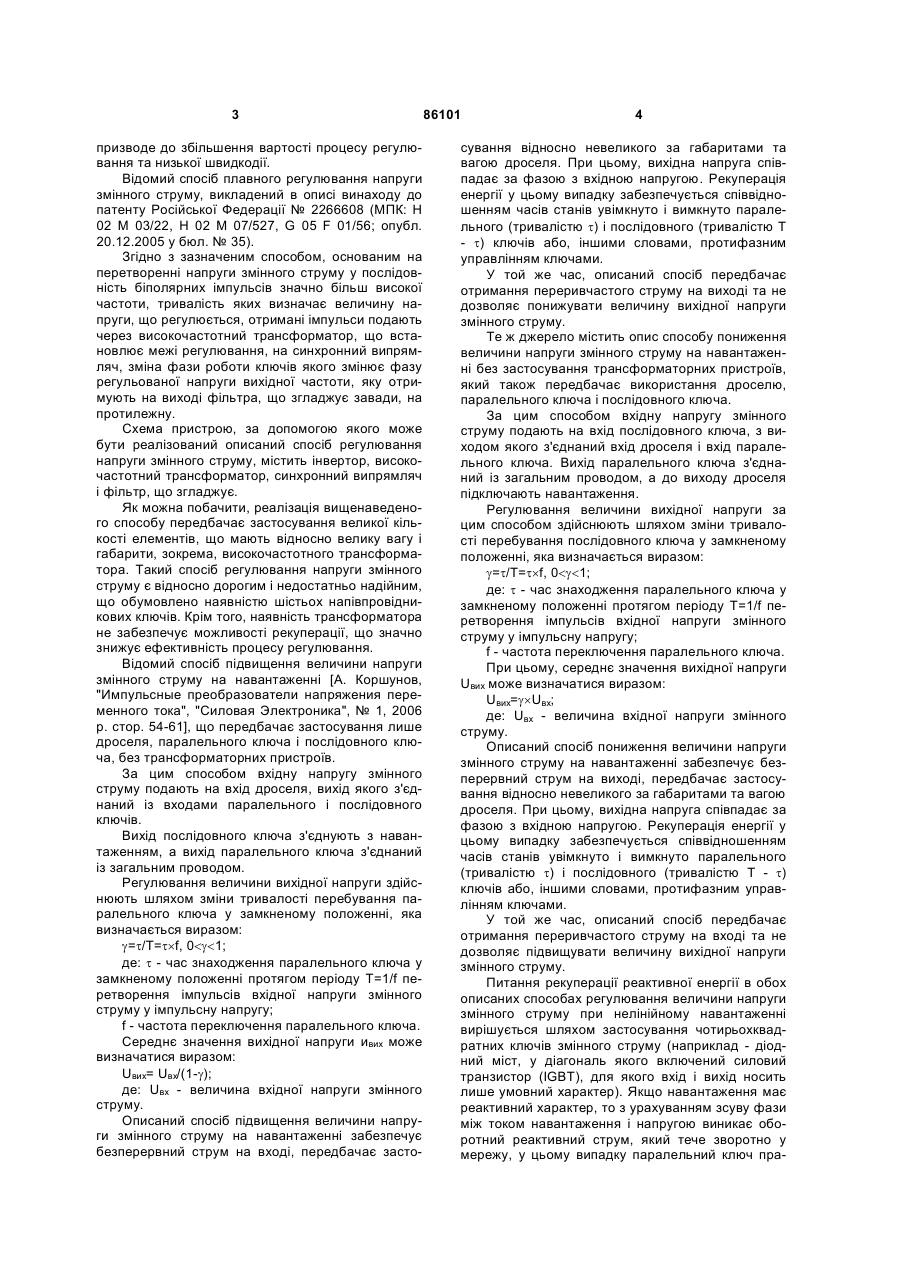

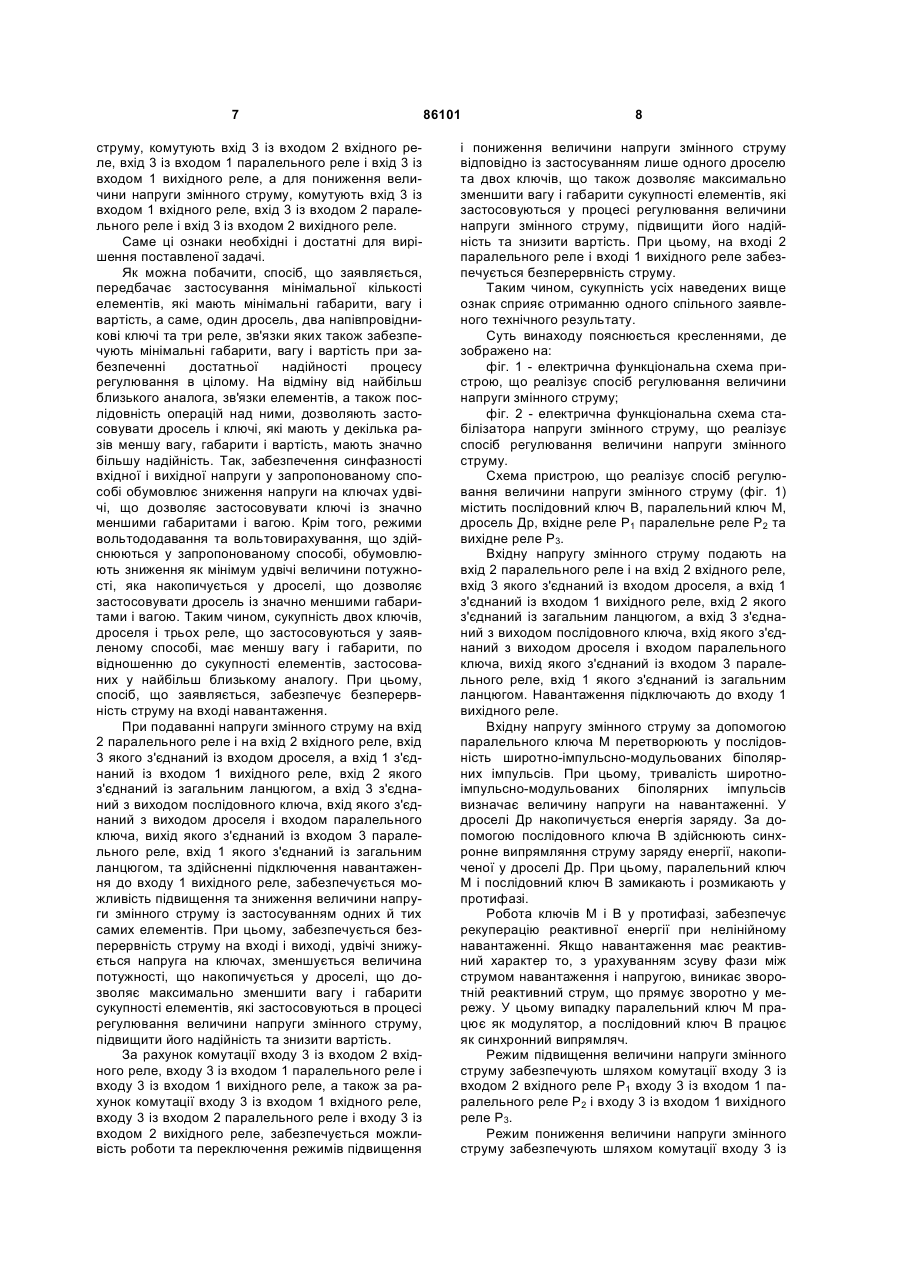

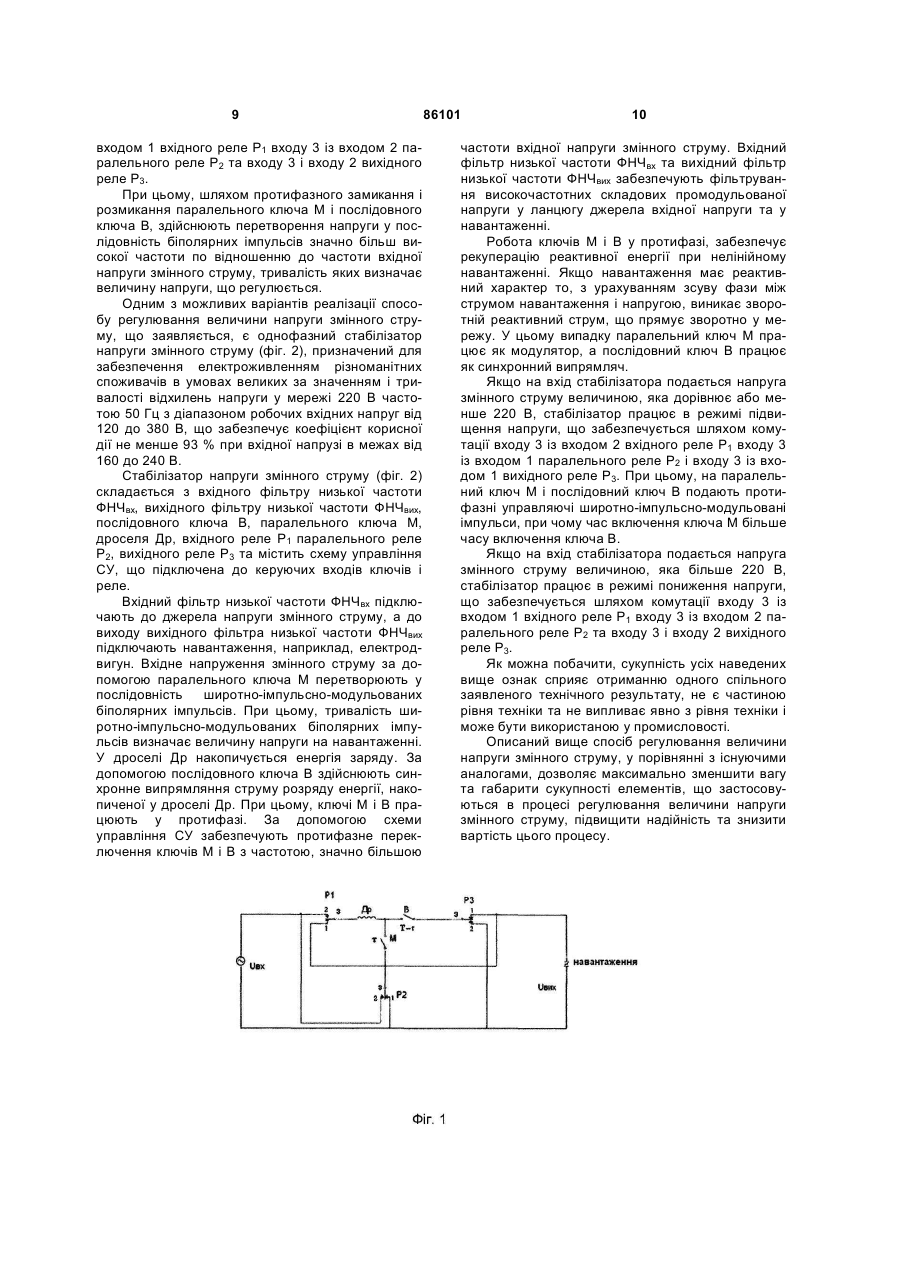

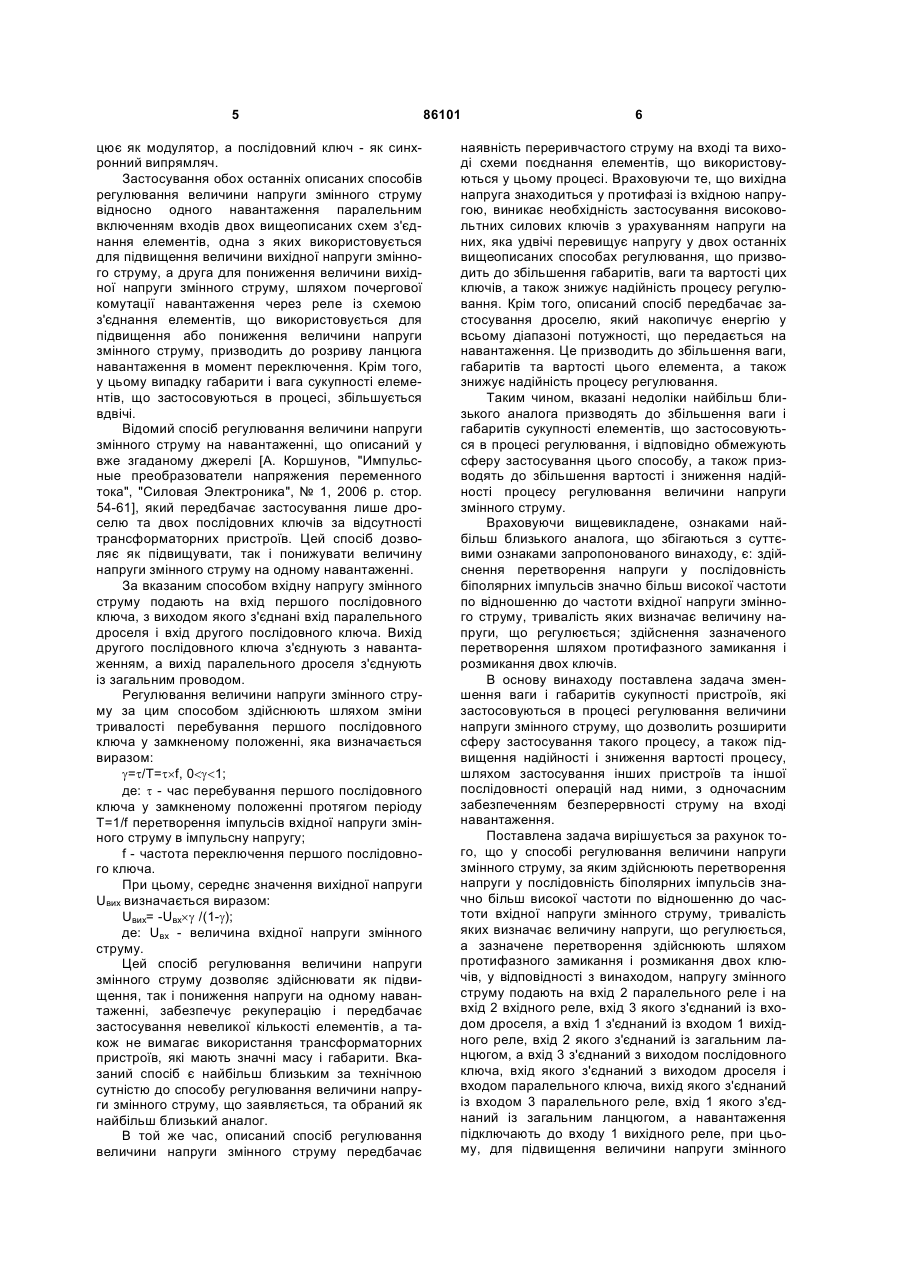

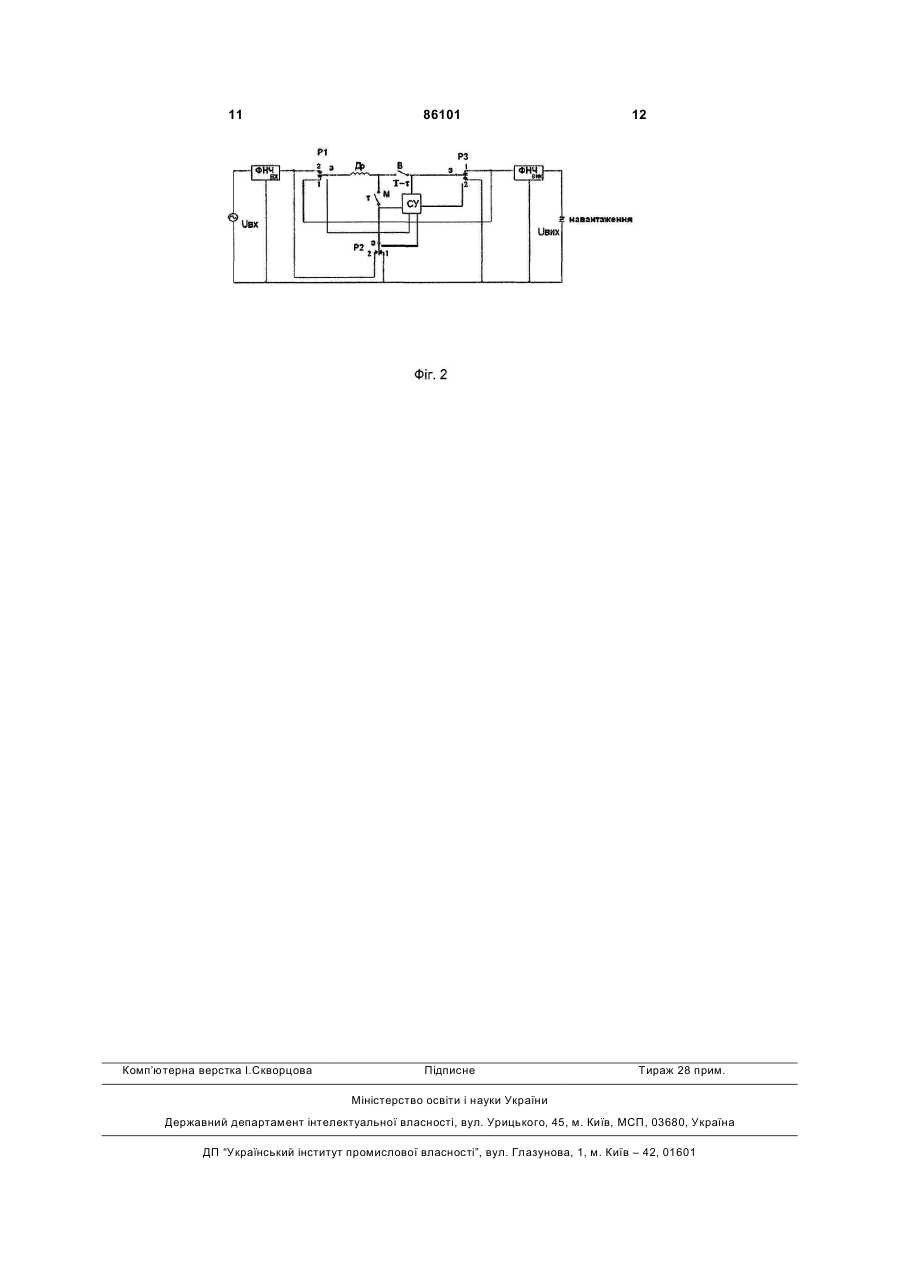

Спосіб регулювання величини напруги змінного струму, за яким здійснюють перетворення напруги у послідовність біполярних імпульсів значно більш високої частоти відноcно частоти вхідної C2 2 (19) 1 3 призводе до збільшення вартості процесу регулювання та низької швидкодії. Відомий спосіб плавного регулювання напруги змінного струму, викладений в описі винаходу до патенту Російської Федерації № 2266608 (МПК: Η 02 Μ 03/22, Η 02 Μ 07/527, G 05 F 01/56; опубл. 20.12.2005 у бюл. № 35). Згідно з зазначеним способом, основаним на перетворенні напруги змінного струму у послідовність біполярних імпульсів значно більш високої частоти, тривалість яких визначає величину напруги, що регулюється, отримані імпульси подають через високочастотний трансформатор, що встановлює межі регулювання, на синхронний випрямляч, зміна фази роботи ключів якого змінює фазу регульованої напруги вихідної частоти, яку отримують на виході фільтра, що згладжує завади, на протилежну. Схема пристрою, за допомогою якого може бути реалізований описаний спосіб регулювання напруги змінного струму, містить інвертор, високочастотний трансформатор, синхронний випрямляч і фільтр, що згладжує. Як можна побачити, реалізація вищенаведеного способу передбачає застосування великої кількості елементів, що мають відносно велику вагу і габарити, зокрема, високочастотного трансформатора. Такий спосіб регулювання напруги змінного струму є відносно дорогим і недостатньо надійним, що обумовлено наявністю шістьох напівпровідникових ключів. Крім того, наявність трансформатора не забезпечує можливості рекуперації, що значно знижує ефективність процесу регулювання. Відомий спосіб підвищення величини напруги змінного струму на навантаженні [А. Коршунов, "Импульсные преобразователи напряжения переменного тока", "Силовая Электроника", № 1, 2006 р. стор. 54-61], що передбачає застосування лише дроселя, паралельного ключа і послідовного ключа, без трансформаторних пристроїв. За цим способом вхідну напругу змінного струму подають на вхід дроселя, вихід якого з'єднаний із входами паралельного і послідовного ключів. Вихід послідовного ключа з'єднують з навантаженням, а вихід паралельного ключа з'єднаний із загальним проводом. Регулювання величини вихідної напруги здійснюють шляхом зміни тривалості перебування паралельного ключа у замкненому положенні, яка визначається виразом: g=t/T=t´f, 0
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for ac voltage regulation
Автори англійськоюBohachev Oleksandr Mykolaiovych, Kaluhin Vitalii Volodymyrovych, Kostenko Kostiantyn Fedorovych, Mytskevych Oleksandr Serhiiovych
Назва патенту російськоюСпособ регулирования напряжения переменного тока
Автори російськоюБогачев Александр Николаевич, Калугин Виталий Владимирович, Костенко Костантин Федорович, Мицкевич Александр Сергеевич
МПК / Мітки
Мітки: регулювання, змінного, струму, напруги, спосіб
