Розпушувач

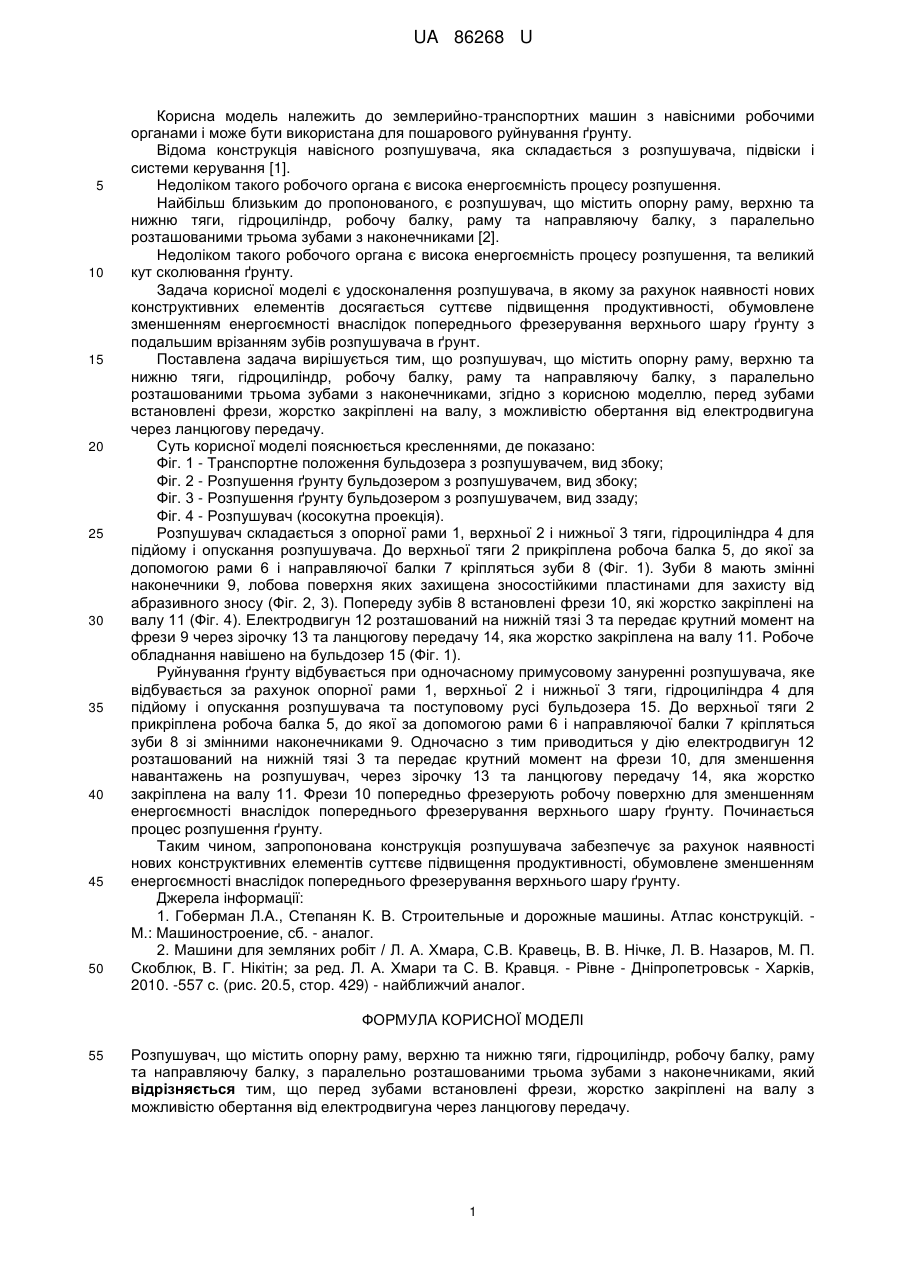

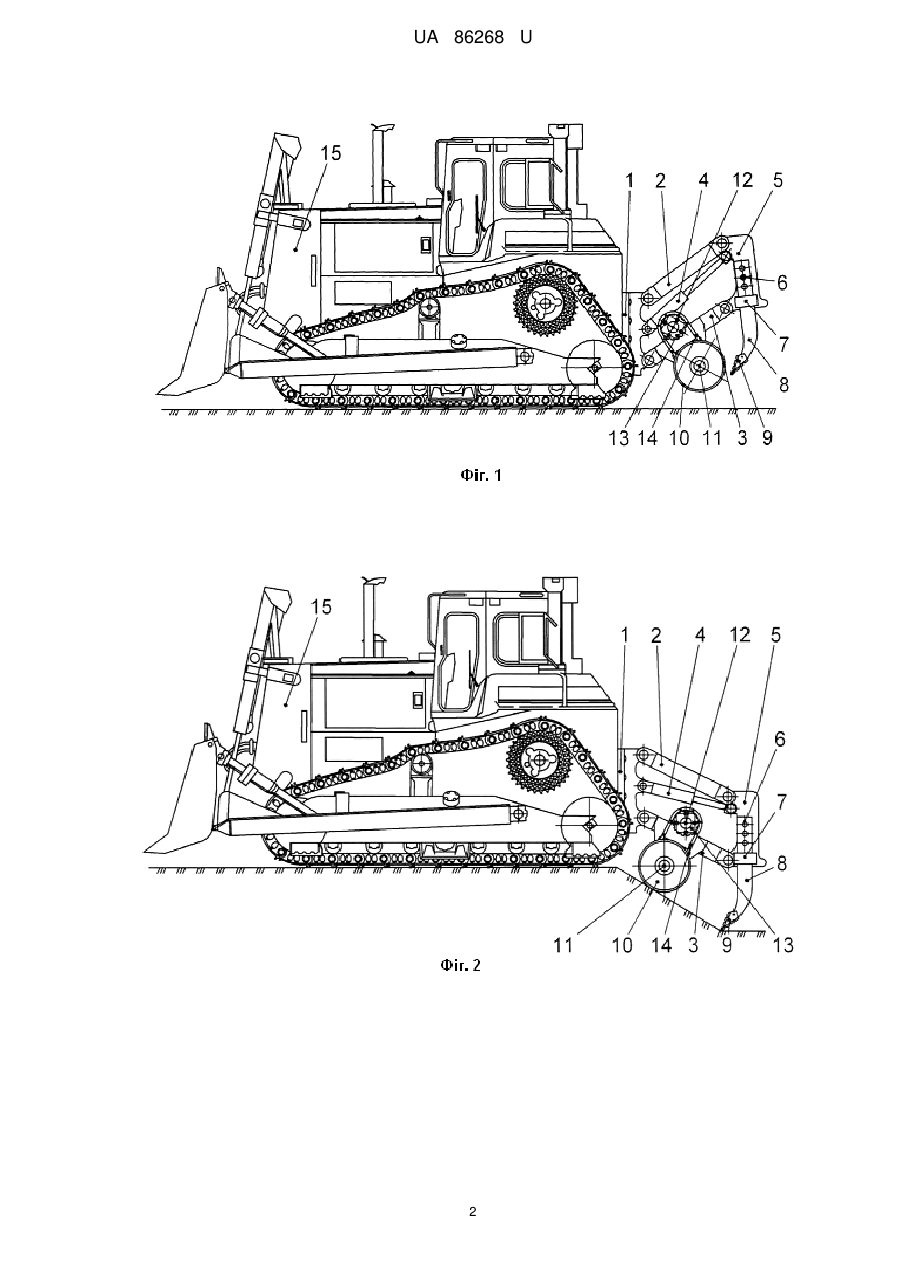

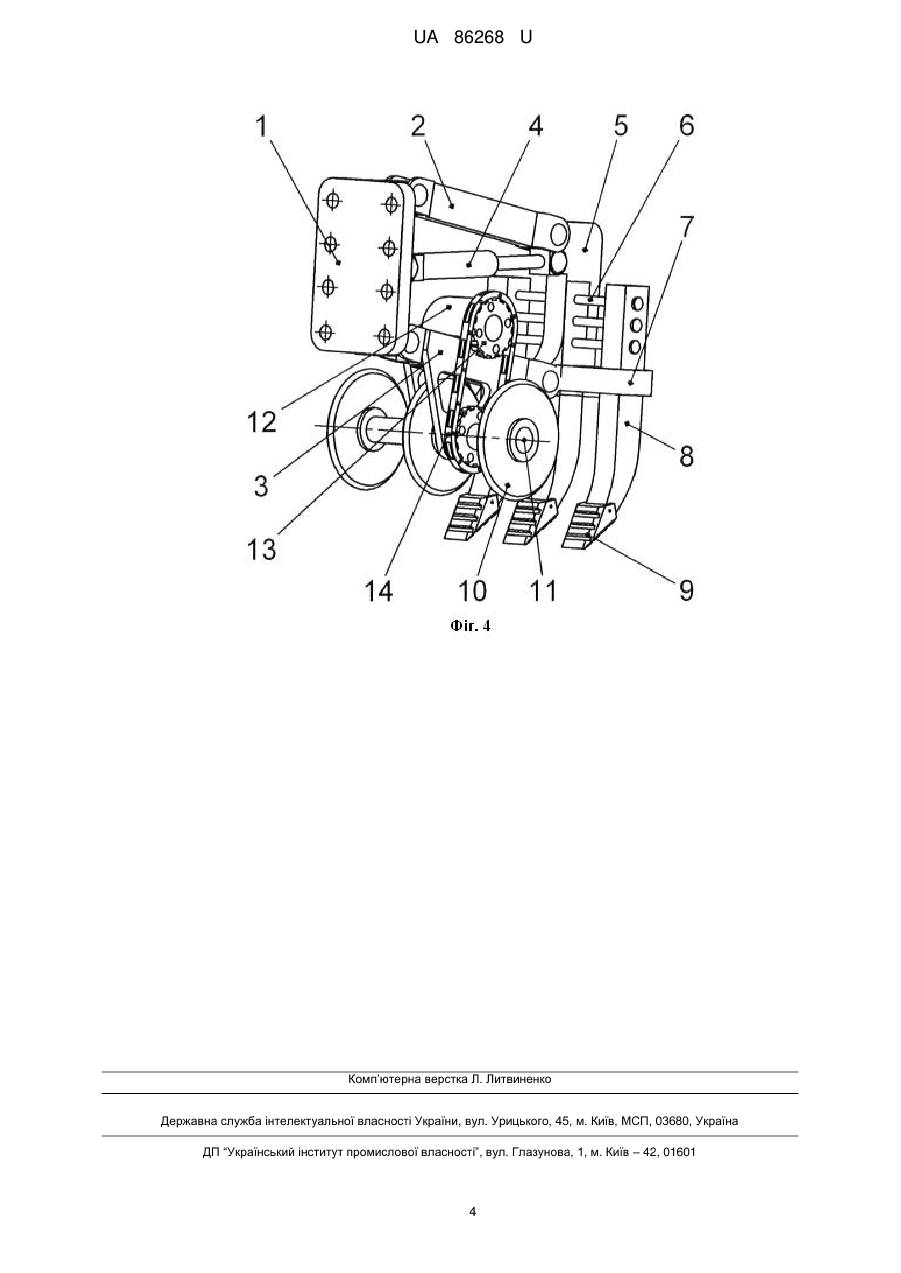

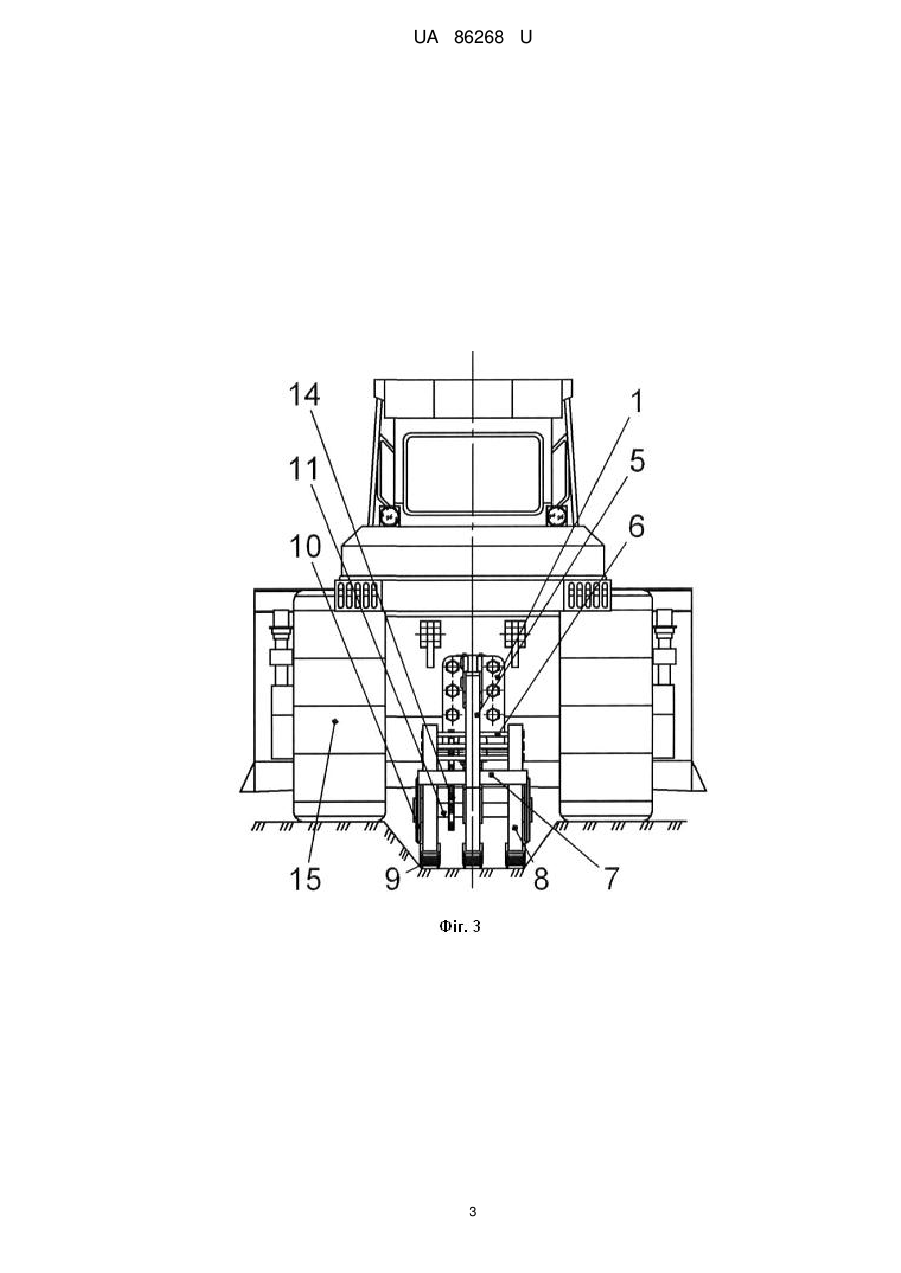

Реферат: Розпушувач містить опорну раму, верхню та нижню тяги, гідроциліндр, робочу балку, раму та направляючу балку, з паралельно розташованими трьома зубами з наконечниками. Перед зубами встановлені фрези, жорстко закріплені на валу з можливістю обертання від електродвигуна через ланцюгову передачу. UA 86268 U (12) UA 86268 U UA 86268 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до землерийно-транспортних машин з навісними робочими органами і може бути використана для пошарового руйнування ґрунту. Відома конструкція навісного розпушувача, яка складається з розпушувача, підвіски і системи керування [1]. Недоліком такого робочого органа є висока енергоємність процесу розпушення. Найбільш близьким до пропонованого, є розпушувач, що містить опорну раму, верхню та нижню тяги, гідроциліндр, робочу балку, раму та направляючу балку, з паралельно розташованими трьома зубами з наконечниками [2]. Недоліком такого робочого органа є висока енергоємність процесу розпушення, та великий кут сколювання ґрунту. Задача корисної моделі є удосконалення розпушувача, в якому за рахунок наявності нових конструктивних елементів досягається суттєве підвищення продуктивності, обумовлене зменшенням енергоємності внаслідок попереднього фрезерування верхнього шару ґрунту з подальшим врізанням зубів розпушувача в ґрунт. Поставлена задача вирішується тим, що розпушувач, що містить опорну раму, верхню та нижню тяги, гідроциліндр, робочу балку, раму та направляючу балку, з паралельно розташованими трьома зубами з наконечниками, згідно з корисною моделлю, перед зубами встановлені фрези, жорстко закріплені на валу, з можливістю обертання від електродвигуна через ланцюгову передачу. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Транспортне положення бульдозера з розпушувачем, вид збоку; Фіг. 2 - Розпушення ґрунту бульдозером з розпушувачем, вид збоку; Фіг. 3 - Розпушення ґрунту бульдозером з розпушувачем, вид ззаду; Фіг. 4 - Розпушувач (косокутна проекція). Розпушувач складається з опорної рами 1, верхньої 2 і нижньої 3 тяги, гідроциліндра 4 для підйому і опускання розпушувача. До верхньої тяги 2 прикріплена робоча балка 5, до якої за допомогою рами 6 і направляючої балки 7 кріпляться зуби 8 (Фіг. 1). Зуби 8 мають змінні наконечники 9, лобова поверхня яких захищена зносостійкими пластинами для захисту від абразивного зносу (Фіг. 2, 3). Попереду зубів 8 встановлені фрези 10, які жорстко закріплені на валу 11 (Фіг. 4). Електродвигун 12 розташований на нижній тязі 3 та передає крутний момент на фрези 9 через зірочку 13 та ланцюгову передачу 14, яка жорстко закріплена на валу 11. Робоче обладнання навішено на бульдозер 15 (Фіг. 1). Руйнування ґрунту відбувається при одночасному примусовому зануренні розпушувача, яке відбувається за рахунок опорної рами 1, верхньої 2 і нижньої 3 тяги, гідроциліндра 4 для підйому і опускання розпушувача та поступовому русі бульдозера 15. До верхньої тяги 2 прикріплена робоча балка 5, до якої за допомогою рами 6 і направляючої балки 7 кріпляться зуби 8 зі змінними наконечниками 9. Одночасно з тим приводиться у дію електродвигун 12 розташований на нижній тязі 3 та передає крутний момент на фрези 10, для зменшення навантажень на розпушувач, через зірочку 13 та ланцюгову передачу 14, яка жорстко закріплена на валу 11. Фрези 10 попередньо фрезерують робочу поверхню для зменшенням енергоємності внаслідок попереднього фрезерування верхнього шару ґрунту. Починається процес розпушення ґрунту. Таким чином, запропонована конструкція розпушувача забезпечує за рахунок наявності нових конструктивних елементів суттєве підвищення продуктивності, обумовлене зменшенням енергоємності внаслідок попереднього фрезерування верхнього шару ґрунту. Джерела інформації: 1. Гоберман Л.А., Степанян К. В. Строительные и дорожные машины. Атлас конструкцій. М.: Машиностроение, сб. - аналог. 2. Машини для земляних робіт / Л. А. Хмара, С.В. Кравець, В. В. Нічке, Л. В. Назаров, М. П. Скоблюк, В. Г. Нікітін; за ред. Л. А. Хмари та С. В. Кравця. - Рівне - Дніпропетровськ - Харків, 2010. -557 с. (рис. 20.5, стор. 429) - найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Розпушувач, що містить опорну раму, верхню та нижню тяги, гідроциліндр, робочу балку, раму та направляючу балку, з паралельно розташованими трьома зубами з наконечниками, який відрізняється тим, що перед зубами встановлені фрези, жорстко закріплені на валу з можливістю обертання від електродвигуна через ланцюгову передачу. 1 UA 86268 U 2 UA 86268 U 3 UA 86268 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
