Модуль світлофора

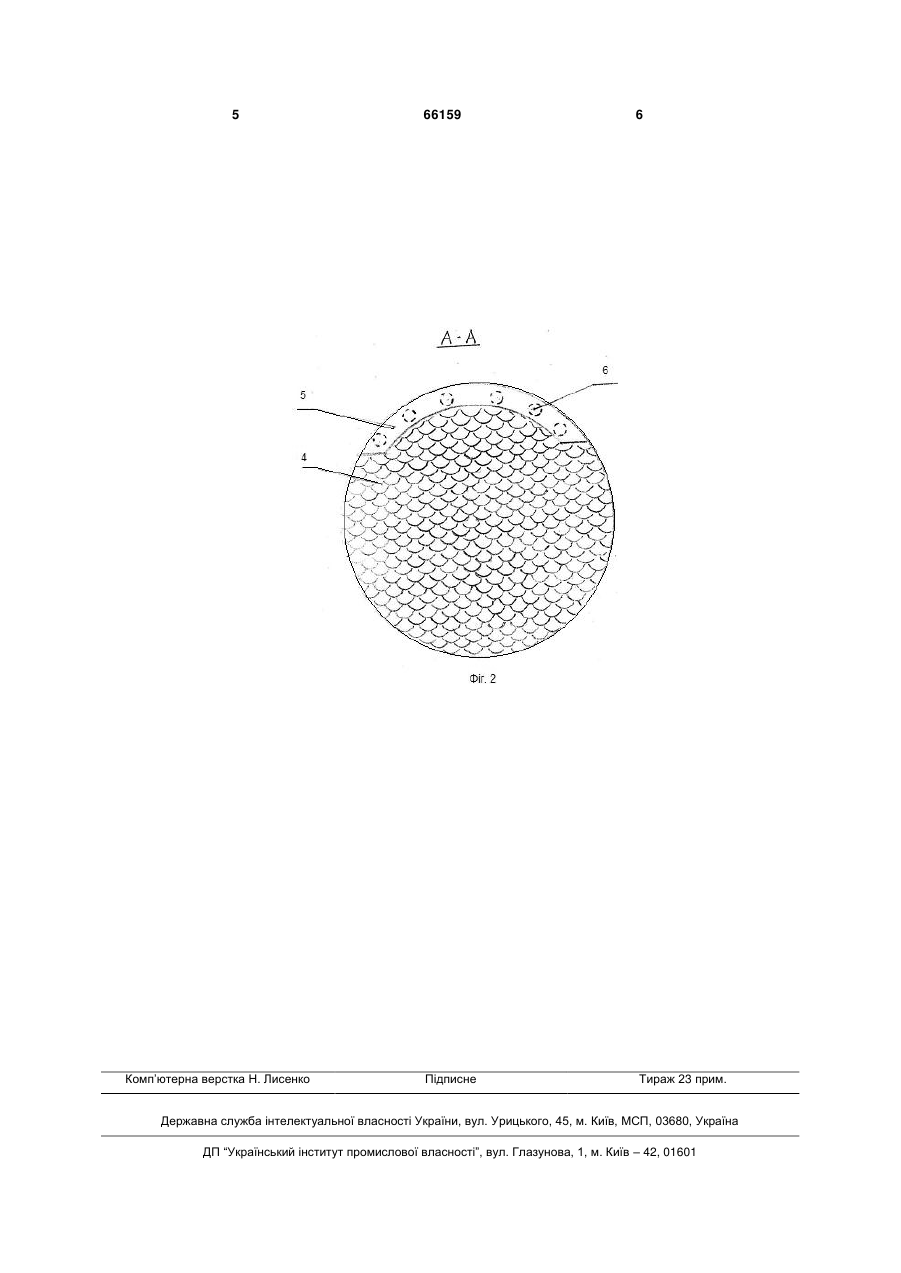

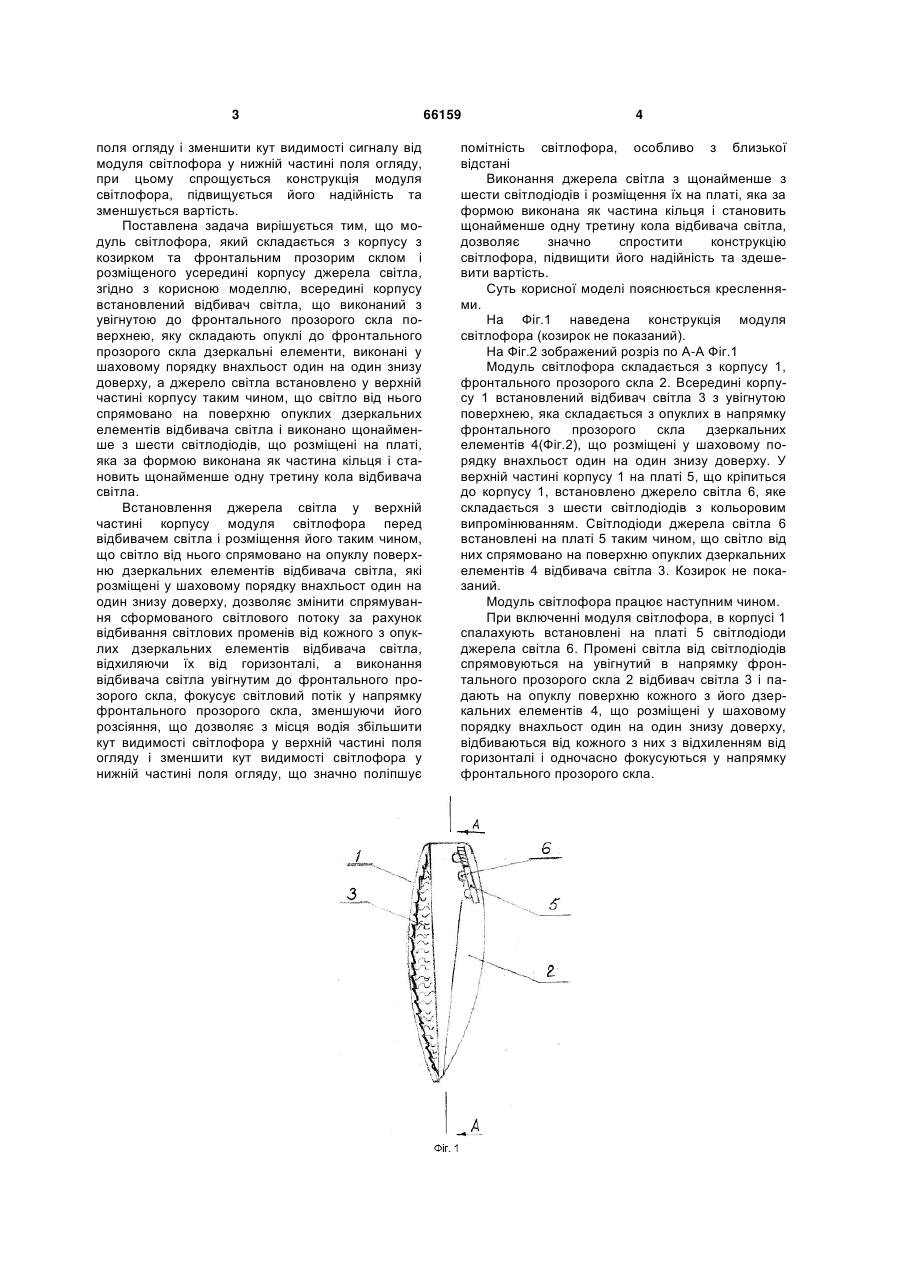

1. Модуль світлофора, що складається з корпусу з козирком та фронтальним прозорим склом і розміщеного усередині корпусу джерела світла, який відрізняється тим, що всередині корпусу встановлений відбивач світла, виконаний з увігнутою до фронтального прозорого скла по 3 поля огляду і зменшити кут видимості сигналу від модуля світлофора у нижній частині поля огляду, при цьому спрощується конструкція модуля світлофора, підвищується його надійність та зменшується вартість. Поставлена задача вирішується тим, що модуль світлофора, який складається з корпусу з козирком та фронтальним прозорим склом і розміщеного усередині корпусу джерела світла, згідно з корисною моделлю, всередині корпусу встановлений відбивач світла, що виконаний з увігнутою до фронтального прозорого скла поверхнею, яку складають опуклі до фронтального прозорого скла дзеркальні елементи, виконані у шаховому порядку внахльост один на один знизу доверху, а джерело світла встановлено у верхній частині корпусу таким чином, що світло від нього спрямовано на поверхню опуклих дзеркальних елементів відбивача світла і виконано щонайменше з шести світлодіодів, що розміщені на платі, яка за формою виконана як частина кільця і становить щонайменше одну третину кола відбивача світла. Встановлення джерела світла у верхній частині корпусу модуля світлофора перед відбивачем світла і розміщення його таким чином, що світло від нього спрямовано на опуклу поверхню дзеркальних елементів відбивача світла, які розміщені у шаховому порядку внахльост один на один знизу доверху, дозволяє змінити спрямування сформованого світлового потоку за рахунок відбивання світлових променів від кожного з опуклих дзеркальних елементів відбивача світла, відхиляючи їх від горизонталі, а виконання відбивача світла увігнутим до фронтального прозорого скла, фокусує світловий потік у напрямку фронтального прозорого скла, зменшуючи його розсіяння, що дозволяє з місця водія збільшити кут видимості світлофора у верхній частині поля огляду і зменшити кут видимості світлофора у нижній частині поля огляду, що значно поліпшує 66159 4 помітність світлофора, особливо з близької відстані Виконання джерела світла з щонайменше з шести світлодіодів і розміщення їх на платі, яка за формою виконана як частина кільця і становить щонайменше одну третину кола відбивача світла, дозволяє значно спростити конструкцію світлофора, підвищити його надійність та здешевити вартість. Суть корисної моделі пояснюється кресленнями. На Фіг.1 наведена конструкція модуля світлофора (козирок не показаний). На Фіг.2 зображений розріз по А-А Фіг.1 Модуль світлофора складається з корпусу 1, фронтального прозорого скла 2. Всередині корпусу 1 встановлений відбивач світла 3 з увігнутою поверхнею, яка складається з опуклих в напрямку фронтального прозорого скла дзеркальних елементів 4(Фіг.2), що розміщені у шаховому порядку внахльост один на один знизу доверху. У верхній частині корпусу 1 на платі 5, що кріпиться до корпусу 1, встановлено джерело світла 6, яке складається з шести світлодіодів з кольоровим випромінюванням. Світлодіоди джерела світла 6 встановлені на платі 5 таким чином, що світло від них спрямовано на поверхню опуклих дзеркальних елементів 4 відбивача світла 3. Козирок не показаний. Модуль світлофора працює наступним чином. При включенні модуля світлофора, в корпусі 1 спалахують встановлені на платі 5 світлодіоди джерела світла 6. Промені світла від світлодіодів спрямовуються на увігнутий в напрямку фронтального прозорого скла 2 відбивач світла 3 і падають на опуклу поверхню кожного з його дзеркальних елементів 4, що розміщені у шаховому порядку внахльост один на один знизу доверху, відбиваються від кожного з них з відхиленням від горизонталі і одночасно фокусуються у напрямку фронтального прозорого скла. 5 Комп’ютерна верстка Н. Лисенко 66159 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
