Гідроножиці інтенсивної дії

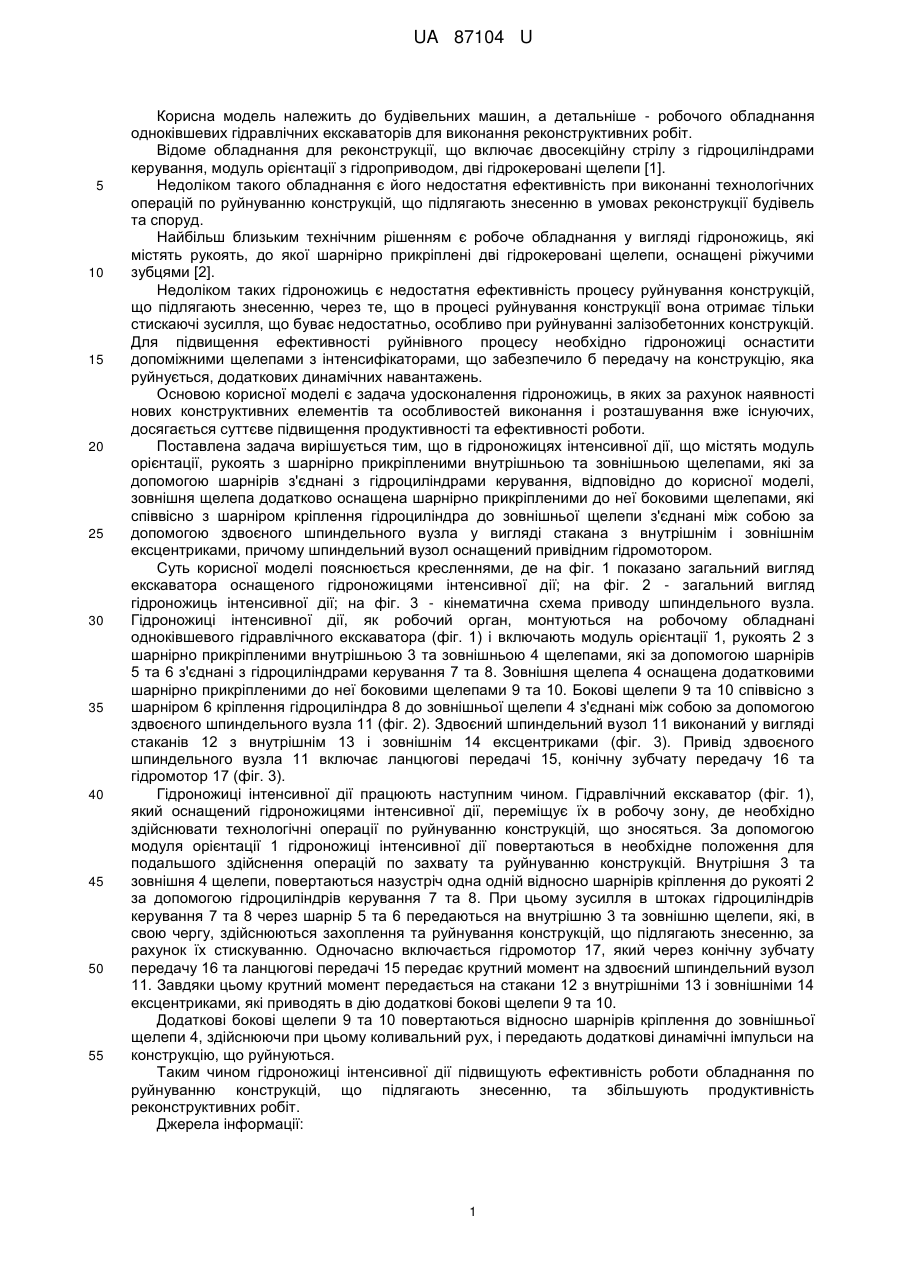

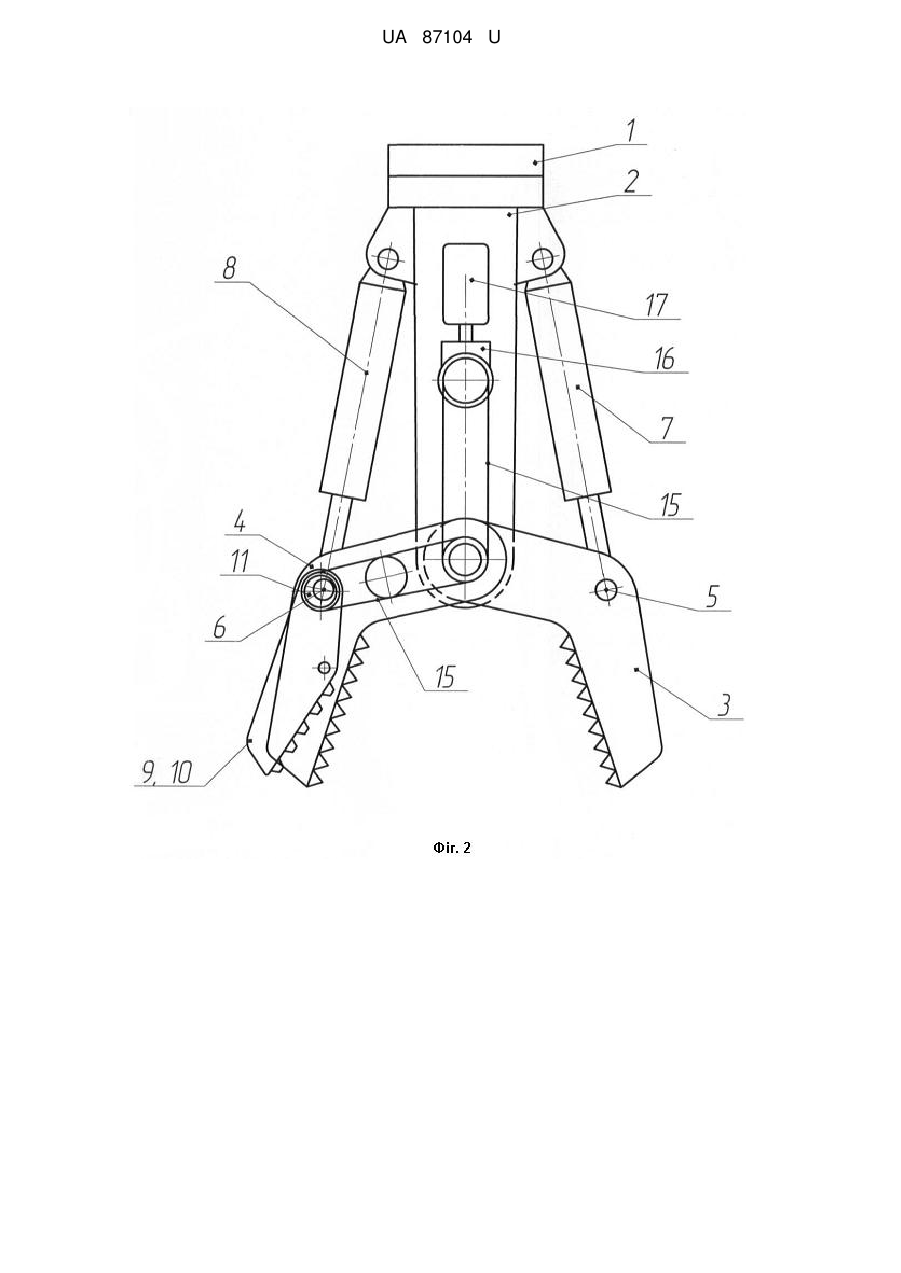

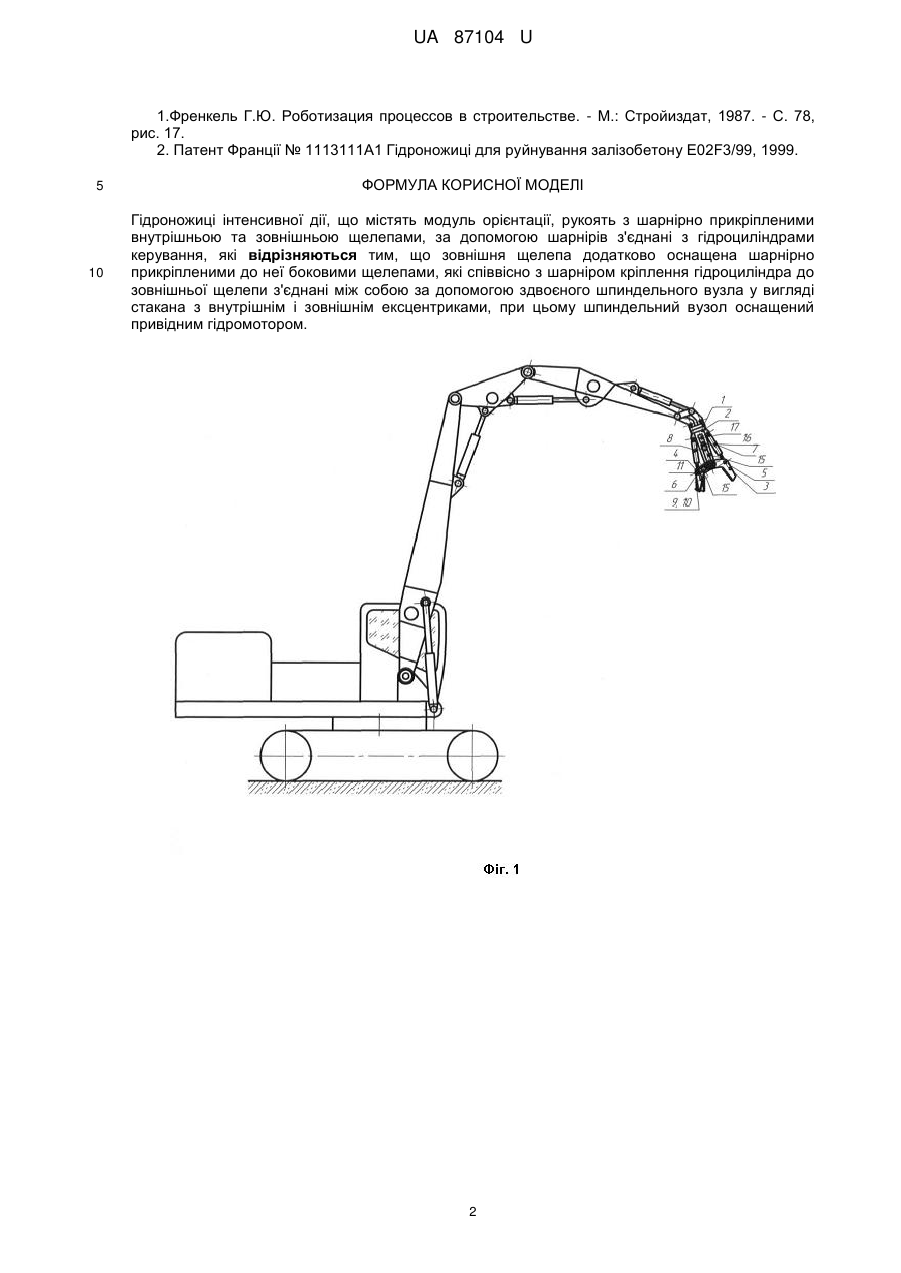

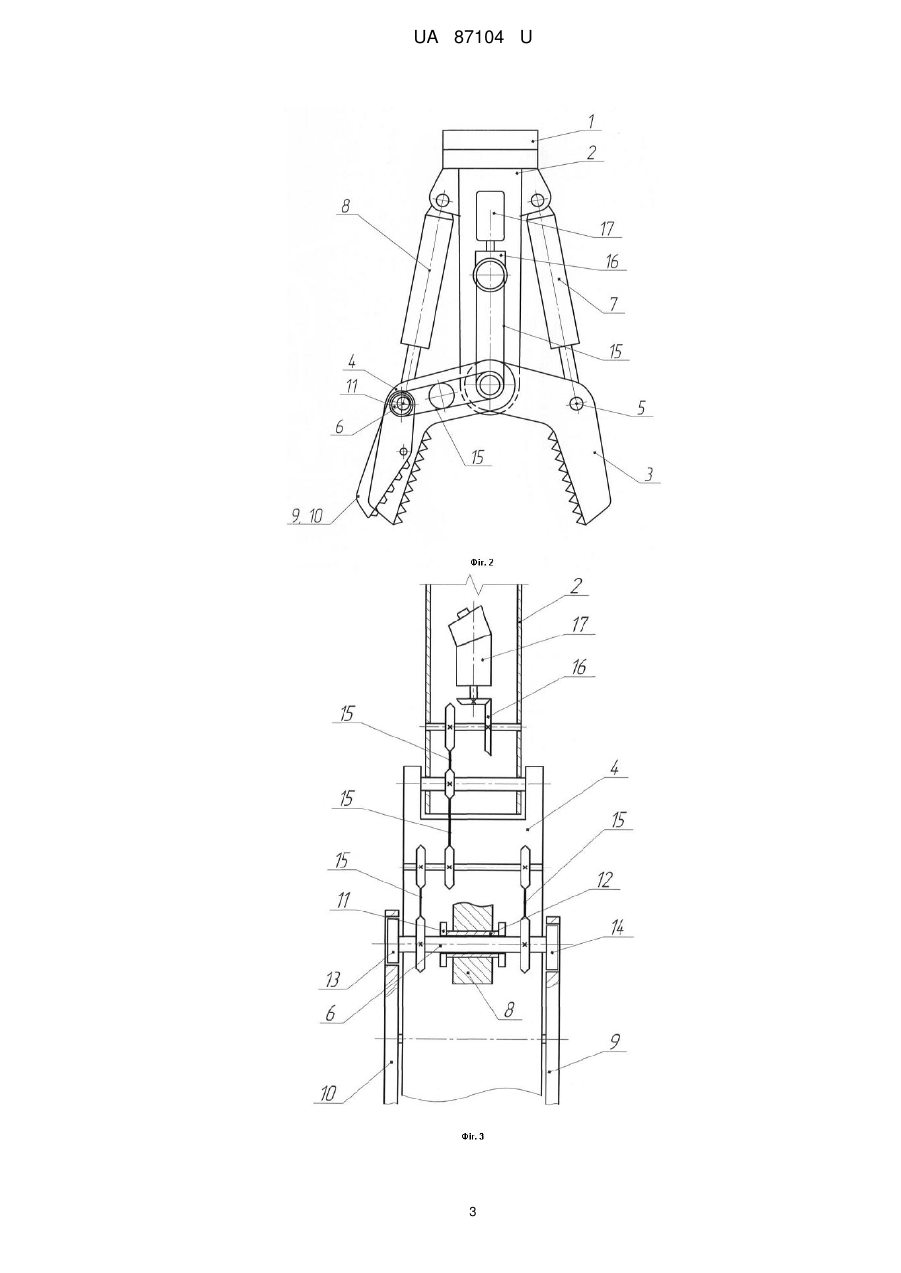

Реферат: UA 87104 U UA 87104 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для виконання реконструктивних робіт. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, дві гідрокеровані щелепи [1]. Недоліком такого обладнання є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню в умовах реконструкції будівель та споруд. Найбільш близьким технічним рішенням є робоче обладнання у вигляді гідроножиць, які містять рукоять, до якої шарнірно прикріплені дві гідрокеровані щелепи, оснащені ріжучими зубцями [2]. Недоліком таких гідроножиць є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, через те, що в процесі руйнування конструкції вона отримає тільки стискаючі зусилля, що буває недостатньо, особливо при руйнуванні залізобетонних конструкцій. Для підвищення ефективності руйнівного процесу необхідно гідроножиці оснастити допоміжними щелепами з інтенсифікаторами, що забезпечило б передачу на конструкцію, яка руйнується, додаткових динамічних навантажень. Основою корисної моделі є задача удосконалення гідроножиць, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності роботи. Поставлена задача вирішується тим, що в гідроножицях інтенсивної дії, що містять модуль орієнтації, рукоять з шарнірно прикріпленими внутрішньою та зовнішньою щелепами, які за допомогою шарнірів з'єднані з гідроциліндрами керування, відповідно до корисної моделі, зовнішня щелепа додатково оснащена шарнірно прикріпленими до неї боковими щелепами, які співвісно з шарніром кріплення гідроциліндра до зовнішньої щелепи з'єднані між собою за допомогою здвоєного шпиндельного вузла у вигляді стакана з внутрішнім і зовнішнім ексцентриками, причому шпиндельний вузол оснащений привідним гідромотором. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд екскаватора оснащеного гідроножицями інтенсивної дії; на фіг. 2 - загальний вигляд гідроножиць інтенсивної дії; на фіг. 3 - кінематична схема приводу шпиндельного вузла. Гідроножиці інтенсивної дії, як робочий орган, монтуються на робочому обладнані одноківшевого гідравлічного екскаватора (фіг. 1) і включають модуль орієнтації 1, рукоять 2 з шарнірно прикріпленими внутрішньою 3 та зовнішньою 4 щелепами, які за допомогою шарнірів 5 та 6 з'єднані з гідроциліндрами керування 7 та 8. Зовнішня щелепа 4 оснащена додатковими шарнірно прикріпленими до неї боковими щелепами 9 та 10. Бокові щелепи 9 та 10 співвісно з шарніром 6 кріплення гідроциліндра 8 до зовнішньої щелепи 4 з'єднані між собою за допомогою здвоєного шпиндельного вузла 11 (фіг. 2). Здвоєний шпиндельний вузол 11 виконаний у вигляді стаканів 12 з внутрішнім 13 і зовнішнім 14 ексцентриками (фіг. 3). Привід здвоєного шпиндельного вузла 11 включає ланцюгові передачі 15, конічну зубчату передачу 16 та гідромотор 17 (фіг. 3). Гідроножиці інтенсивної дії працюють наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащений гідроножицями інтенсивної дії, переміщує їх в робочу зону, де необхідно здійснювати технологічні операції по руйнуванню конструкцій, що зносяться. За допомогою модуля орієнтації 1 гідроножиці інтенсивної дії повертаються в необхідне положення для подальшого здійснення операцій по захвату та руйнуванню конструкцій. Внутрішня 3 та зовнішня 4 щелепи, повертаються назустріч одна одній відносно шарнірів кріплення до рукояті 2 за допомогою гідроциліндрів керування 7 та 8. При цьому зусилля в штоках гідроциліндрів керування 7 та 8 через шарнір 5 та 6 передаються на внутрішню 3 та зовнішню щелепи, які, в свою чергу, здійснюються захоплення та руйнування конструкцій, що підлягають знесенню, за рахунок їх стискуванню. Одночасно включається гідромотор 17, який через конічну зубчату передачу 16 та ланцюгові передачі 15 передає крутний момент на здвоєний шпиндельний вузол 11. Завдяки цьому крутний момент передається на стакани 12 з внутрішніми 13 і зовнішніми 14 ексцентриками, які приводять в дію додаткові бокові щелепи 9 та 10. Додаткові бокові щелепи 9 та 10 повертаються відносно шарнірів кріплення до зовнішньої щелепи 4, здійснюючи при цьому коливальний рух, і передають додаткові динамічні імпульси на конструкцію, що руйнуються. Таким чином гідроножиці інтенсивної дії підвищують ефективність роботи обладнання по руйнуванню конструкцій, що підлягають знесенню, та збільшують продуктивність реконструктивних робіт. Джерела інформації: 1 UA 87104 U 1.Френкель Г.Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987. - С. 78, рис. 17. 2. Патент Франції № 1113111А1 Гідроножиці для руйнування залізобетону E02F3/99, 1999. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Гідроножиці інтенсивної дії, що містять модуль орієнтації, рукоять з шарнірно прикріпленими внутрішньою та зовнішньою щелепами, за допомогою шарнірів з'єднані з гідроциліндрами керування, які відрізняються тим, що зовнішня щелепа додатково оснащена шарнірно прикріпленими до неї боковими щелепами, які співвісно з шарніром кріплення гідроциліндра до зовнішньої щелепи з'єднані між собою за допомогою здвоєного шпиндельного вузла у вигляді стакана з внутрішнім і зовнішнім ексцентриками, при цьому шпиндельний вузол оснащений привідним гідромотором. 2 UA 87104 U 3 UA 87104 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
