Насос гідравлічного механізму підйому кабіни

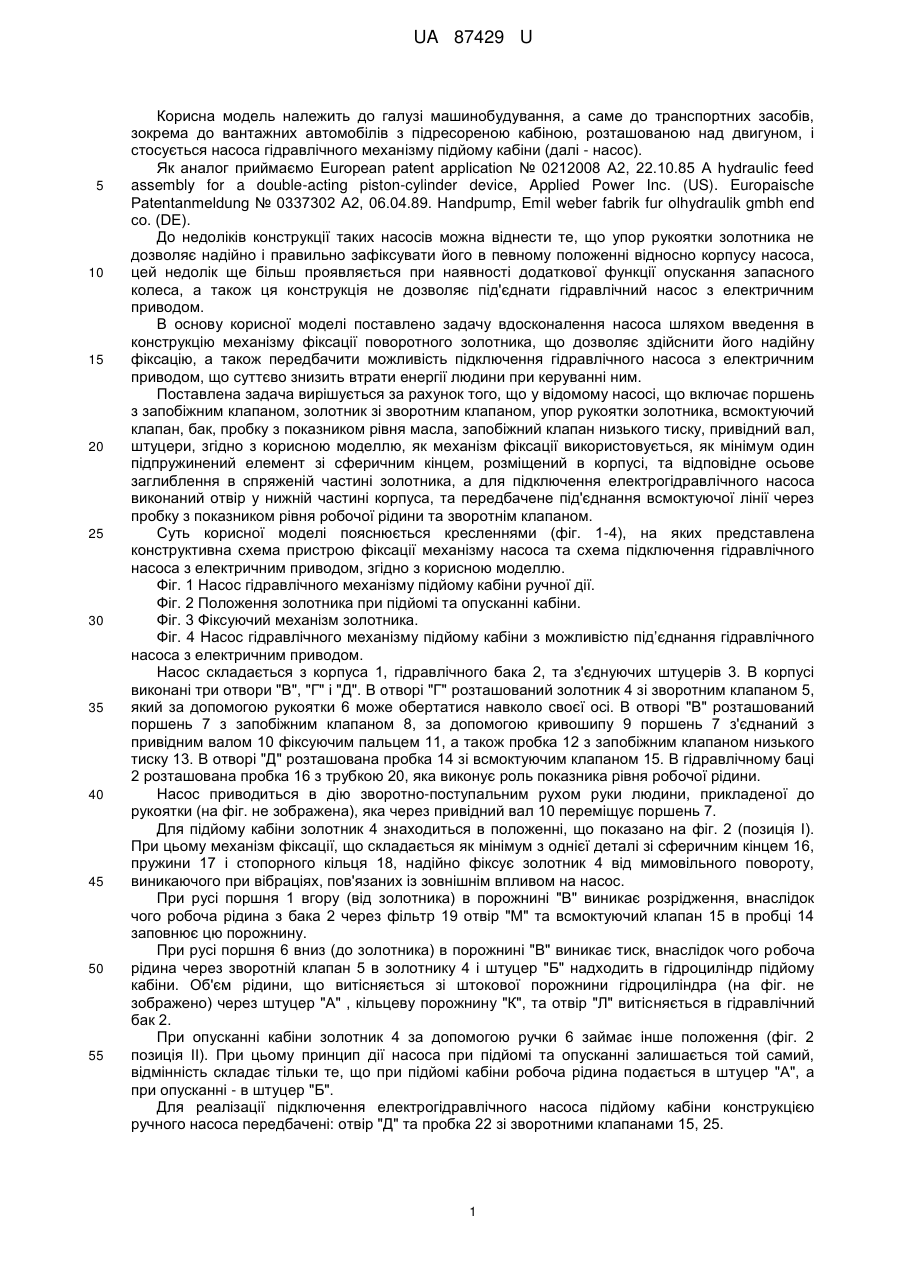

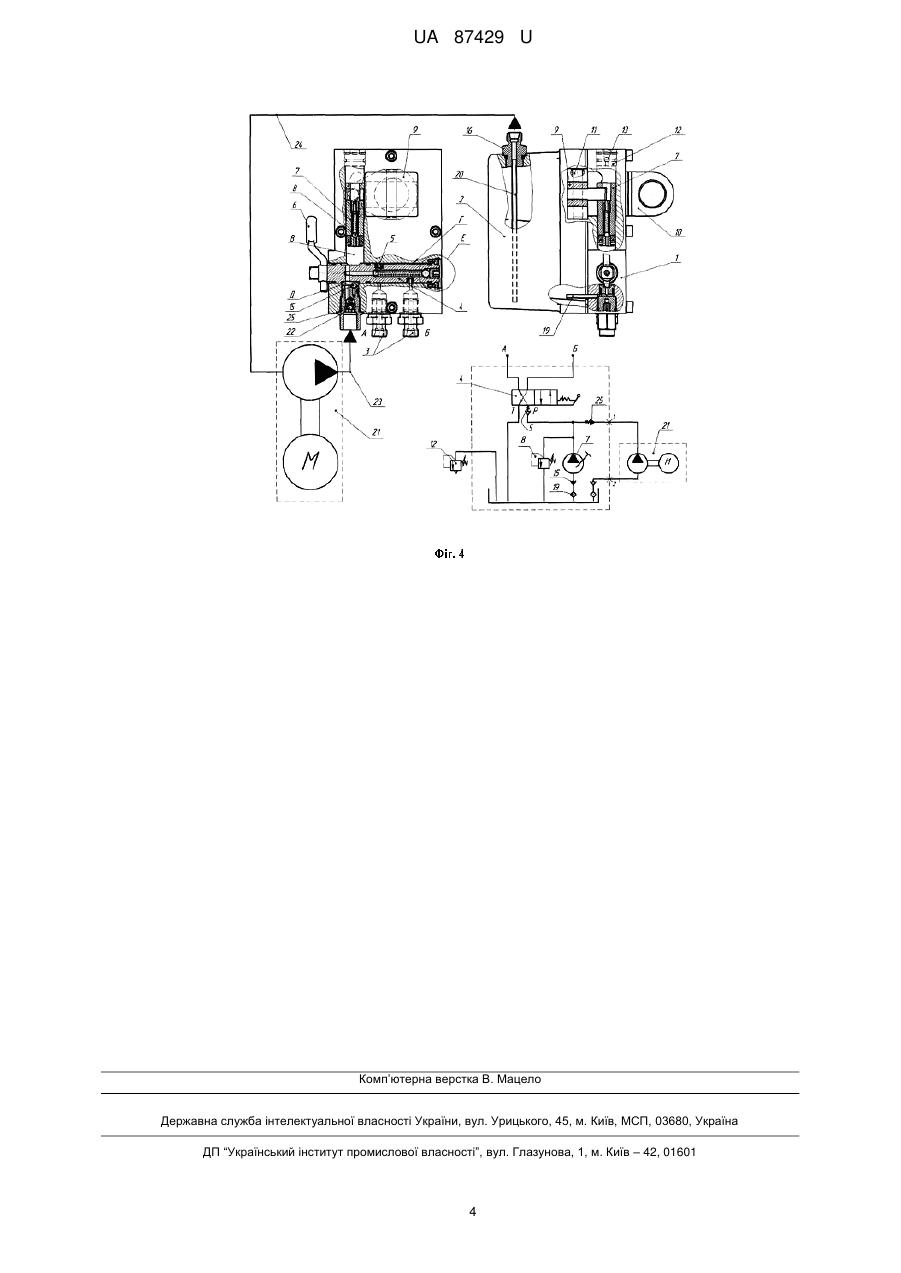

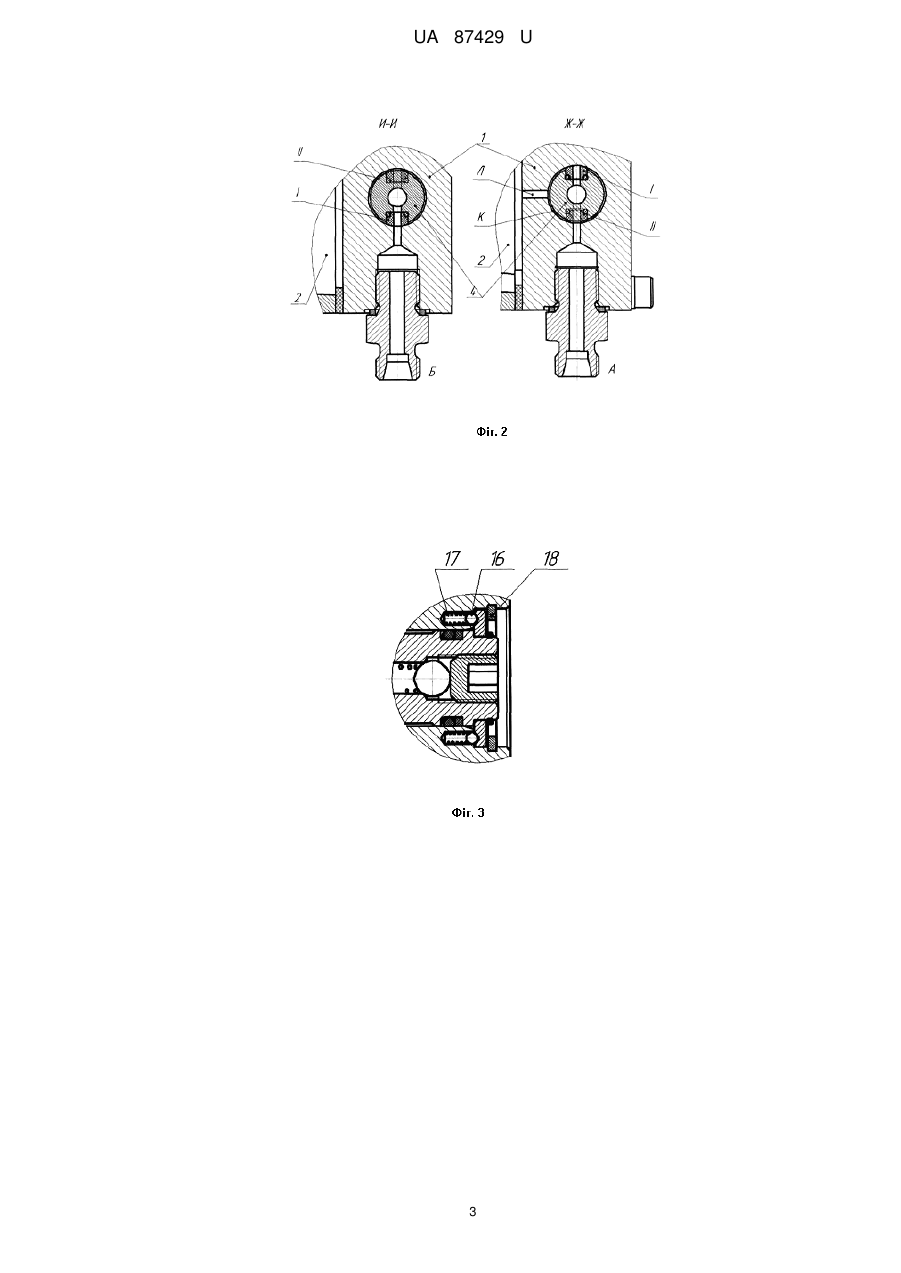

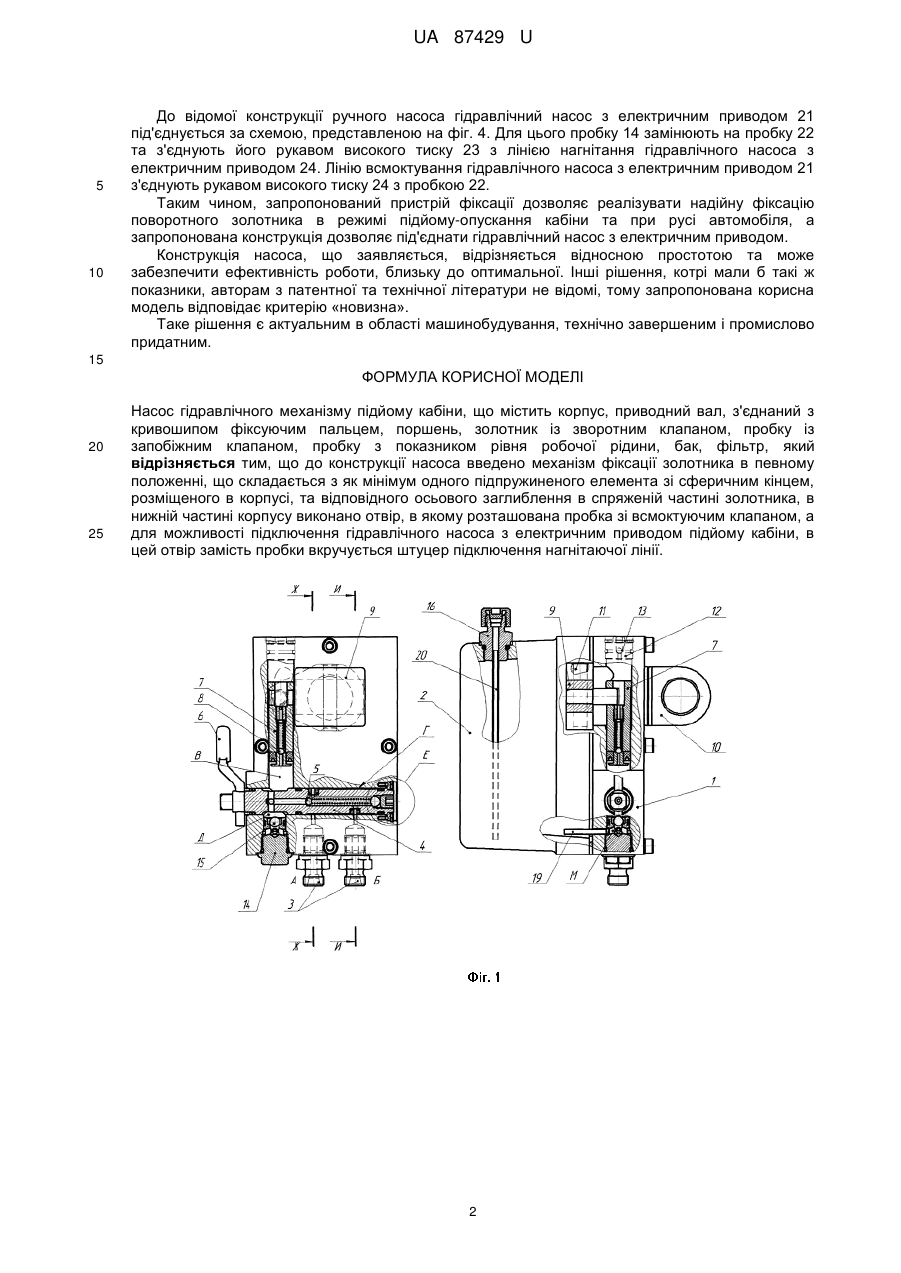

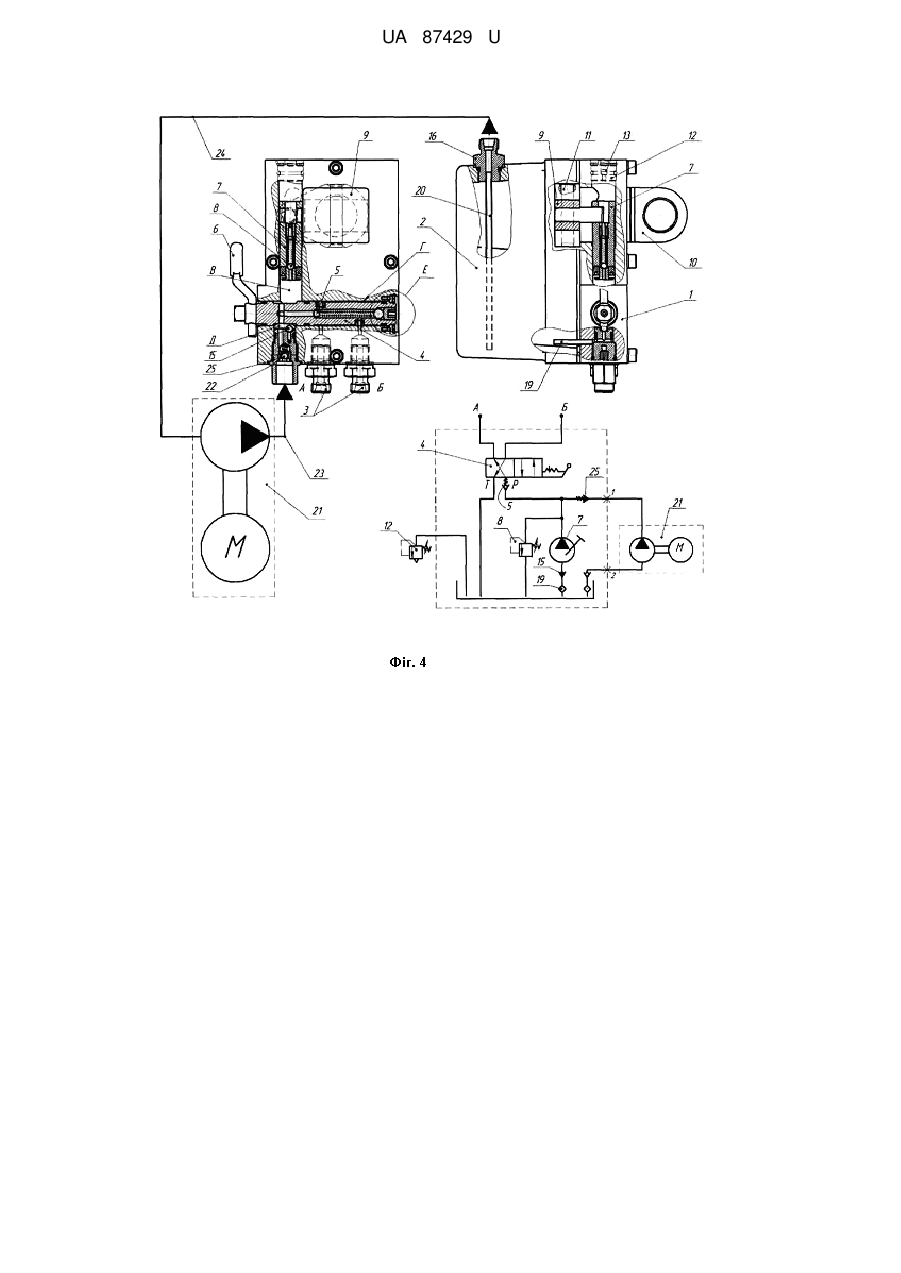

Реферат: Насос гідравлічного механізму підйому кабіни містить корпус, приводний вал, з'єднаний з кривошипом фіксуючим пальцем, поршень, золотник із зворотним клапаном, пробку із запобіжним клапаном, пробку з показником рівня робочої рідини, бак, фільтр, який відрізняється тим, що до конструкції насоса введено механізм фіксації золотника в певному положенні, що складається з як мінімум одного підпружиненого елемента зі сферичним кінцем, розміщеного в корпусі, та відповідного осьового заглиблення в спряженій частині золотника, в нижній частині корпусу виконано отвір, в якому розташована пробка зі всмоктуючим клапаном, а для можливості підключення гідравлічного насоса з електричним приводом підйому кабіни, в цей отвір замість пробки вкручується штуцер підключення нагнітаючої лінії. UA 87429 U (12) UA 87429 U UA 87429 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до транспортних засобів, зокрема до вантажних автомобілів з підресореною кабіною, розташованою над двигуном, і стосується насоса гідравлічного механізму підйому кабіни (далі - насос). Як аналог приймаємо European patent application № 0212008 А2, 22.10.85 A hydraulic feed assembly for a double-acting piston-cylinder device, Applied Power Inc. (US). Europaische Patentanmeldung № 0337302 A2, 06.04.89. Handpump, Emil weber fabrik fur olhydraulik gmbh end со. (DE). До недоліків конструкції таких насосів можна віднести те, що упор рукоятки золотника не дозволяє надійно і правильно зафіксувати його в певному положенні відносно корпусу насоса, цей недолік ще більш проявляється при наявності додаткової функції опускання запасного колеса, а також ця конструкція не дозволяє під'єднати гідравлічний насос з електричним приводом. В основу корисної моделі поставлено задачу вдосконалення насоса шляхом введення в конструкцію механізму фіксації поворотного золотника, що дозволяє здійснити його надійну фіксацію, а також передбачити можливість підключення гідравлічного насоса з електричним приводом, що суттєво знизить втрати енергії людини при керуванні ним. Поставлена задача вирішується за рахунок того, що у відомому насосі, що включає поршень з запобіжним клапаном, золотник зі зворотним клапаном, упор рукоятки золотника, всмоктуючий клапан, бак, пробку з показником рівня масла, запобіжний клапан низького тиску, привідний вал, штуцери, згідно з корисною моделлю, як механізм фіксації використовується, як мінімум один підпружинений елемент зі сферичним кінцем, розміщений в корпусі, та відповідне осьове заглиблення в спряженій частині золотника, а для підключення електрогідравлічного насоса виконаний отвір у нижній частині корпуса, та передбачене під'єднання всмоктуючої лінії через пробку з показником рівня робочої рідини та зворотнім клапаном. Суть корисної моделі пояснюється кресленнями (фіг. 1-4), на яких представлена конструктивна схема пристрою фіксації механізму насоса та схема підключення гідравлічного насоса з електричним приводом, згідно з корисною моделлю. Фіг. 1 Насос гідравлічного механізму підйому кабіни ручної дії. Фіг. 2 Положення золотника при підйомі та опусканні кабіни. Фіг. 3 Фіксуючий механізм золотника. Фіг. 4 Насос гідравлічного механізму підйому кабіни з можливістю під’єднання гідравлічного насоса з електричним приводом. Насос складається з корпуса 1, гідравлічного бака 2, та з'єднуючих штуцерів 3. В корпусі виконані три отвори "В", "Г" і "Д". В отворі "Г" розташований золотник 4 зі зворотним клапаном 5, який за допомогою рукоятки 6 може обертатися навколо своєї осі. В отворі "В" розташований поршень 7 з запобіжним клапаном 8, за допомогою кривошипу 9 поршень 7 з'єднаний з привідним валом 10 фіксуючим пальцем 11, а також пробка 12 з запобіжним клапаном низького тиску 13. В отворі "Д" розташована пробка 14 зі всмоктуючим клапаном 15. В гідравлічному баці 2 розташована пробка 16 з трубкою 20, яка виконує роль показника рівня робочої рідини. Насос приводиться в дію зворотно-поступальним рухом руки людини, прикладеної до рукоятки (на фіг. не зображена), яка через привідний вал 10 переміщує поршень 7. Для підйому кабіни золотник 4 знаходиться в положенні, що показано на фіг. 2 (позиція І). При цьому механізм фіксації, що складається як мінімум з однієї деталі зі сферичним кінцем 16, пружини 17 і стопорного кільця 18, надійно фіксує золотник 4 від мимовільного повороту, виникаючого при вібраціях, пов'язаних із зовнішнім впливом на насос. При русі поршня 1 вгору (від золотника) в порожнині "В" виникає розрідження, внаслідок чого робоча рідина з бака 2 через фільтр 19 отвір "М" та всмоктуючий клапан 15 в пробці 14 заповнює цю порожнину. При русі поршня 6 вниз (до золотника) в порожнині "В" виникає тиск, внаслідок чого робоча рідина через зворотній клапан 5 в золотнику 4 і штуцер "Б" надходить в гідроциліндр підйому кабіни. Об'єм рідини, що витісняється зі штокової порожнини гідроциліндра (на фіг. не зображено) через штуцер "А" , кільцеву порожнину "К", та отвір "Л" витісняється в гідравлічний бак 2. При опусканні кабіни золотник 4 за допомогою ручки 6 займає інше положення (фіг. 2 позиція II). При цьому принцип дії насоса при підйомі та опусканні залишається той самий, відмінність складає тільки те, що при підйомі кабіни робоча рідина подається в штуцер "А", а при опусканні - в штуцер "Б". Для реалізації підключення електрогідравлічного насоса підйому кабіни конструкцією ручного насоса передбачені: отвір "Д" та пробка 22 зі зворотними клапанами 15, 25. 1 UA 87429 U 5 10 До відомої конструкції ручного насоса гідравлічний насос з електричним приводом 21 під'єднується за схемою, представленою на фіг. 4. Для цього пробку 14 замінюють на пробку 22 та з'єднують його рукавом високого тиску 23 з лінією нагнітання гідравлічного насоса з електричним приводом 24. Лінію всмоктування гідравлічного насоса з електричним приводом 21 з'єднують рукавом високого тиску 24 з пробкою 22. Таким чином, запропонований пристрій фіксації дозволяє реалізувати надійну фіксацію поворотного золотника в режимі підйому-опускання кабіни та при русі автомобіля, а запропонована конструкція дозволяє під'єднати гідравлічний насос з електричним приводом. Конструкція насоса, що заявляється, відрізняється відносною простотою та може забезпечити ефективність роботи, близьку до оптимальної. Інші рішення, котрі мали б такі ж показники, авторам з патентної та технічної літератури не відомі, тому запропонована корисна модель відповідає критерію «новизна». Таке рішення є актуальним в області машинобудування, технічно завершеним і промислово придатним. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Насос гідравлічного механізму підйому кабіни, що містить корпус, приводний вал, з'єднаний з кривошипом фіксуючим пальцем, поршень, золотник із зворотним клапаном, пробку із запобіжним клапаном, пробку з показником рівня робочої рідини, бак, фільтр, який відрізняється тим, що до конструкції насоса введено механізм фіксації золотника в певному положенні, що складається з як мінімум одного підпружиненого елемента зі сферичним кінцем, розміщеного в корпусі, та відповідного осьового заглиблення в спряженій частині золотника, в нижній частині корпусу виконано отвір, в якому розташована пробка зі всмоктуючим клапаном, а для можливості підключення гідравлічного насоса з електричним приводом підйому кабіни, в цей отвір замість пробки вкручується штуцер підключення нагнітаючої лінії. 2 UA 87429 U 3 UA 87429 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
