Мобільний сортувальний модуль

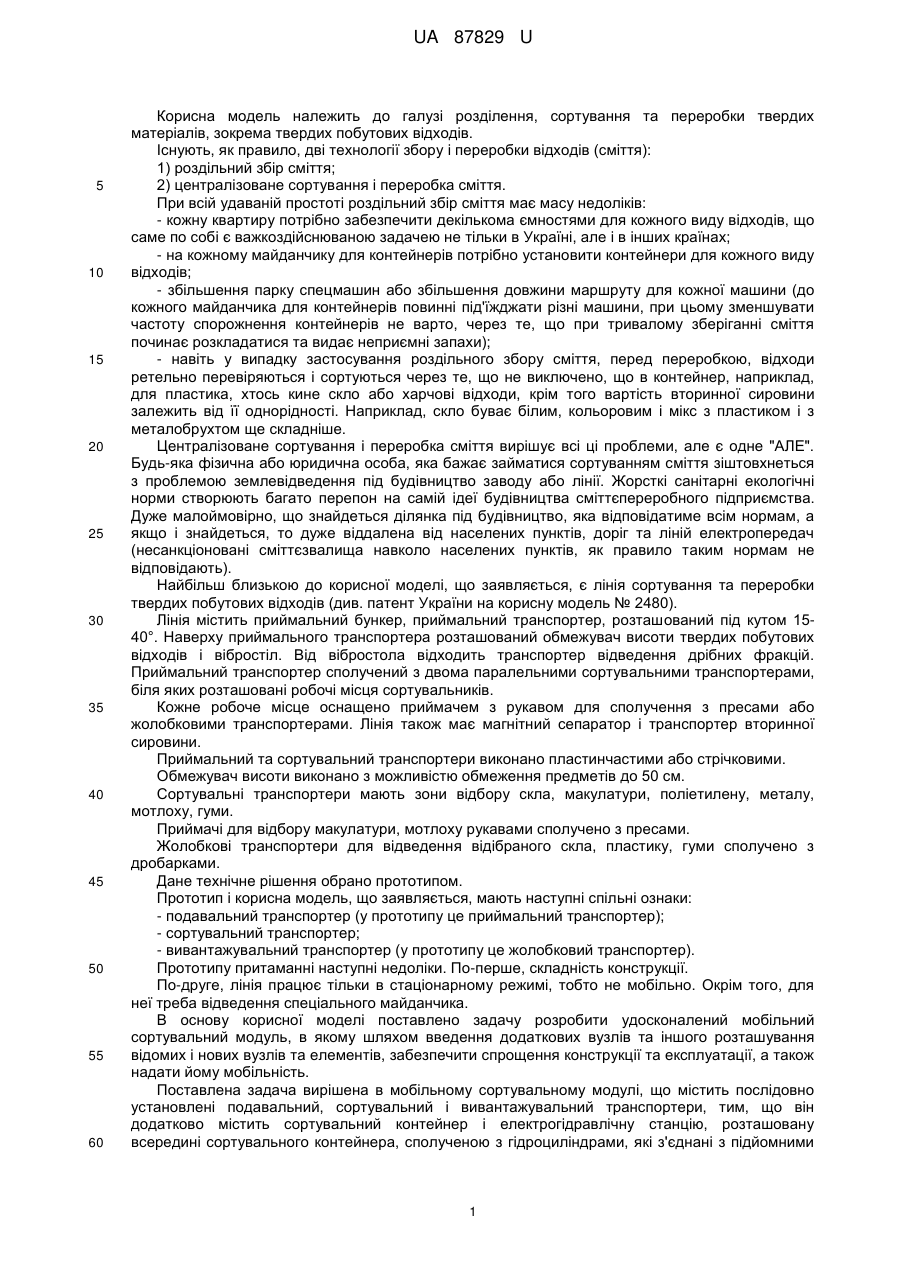

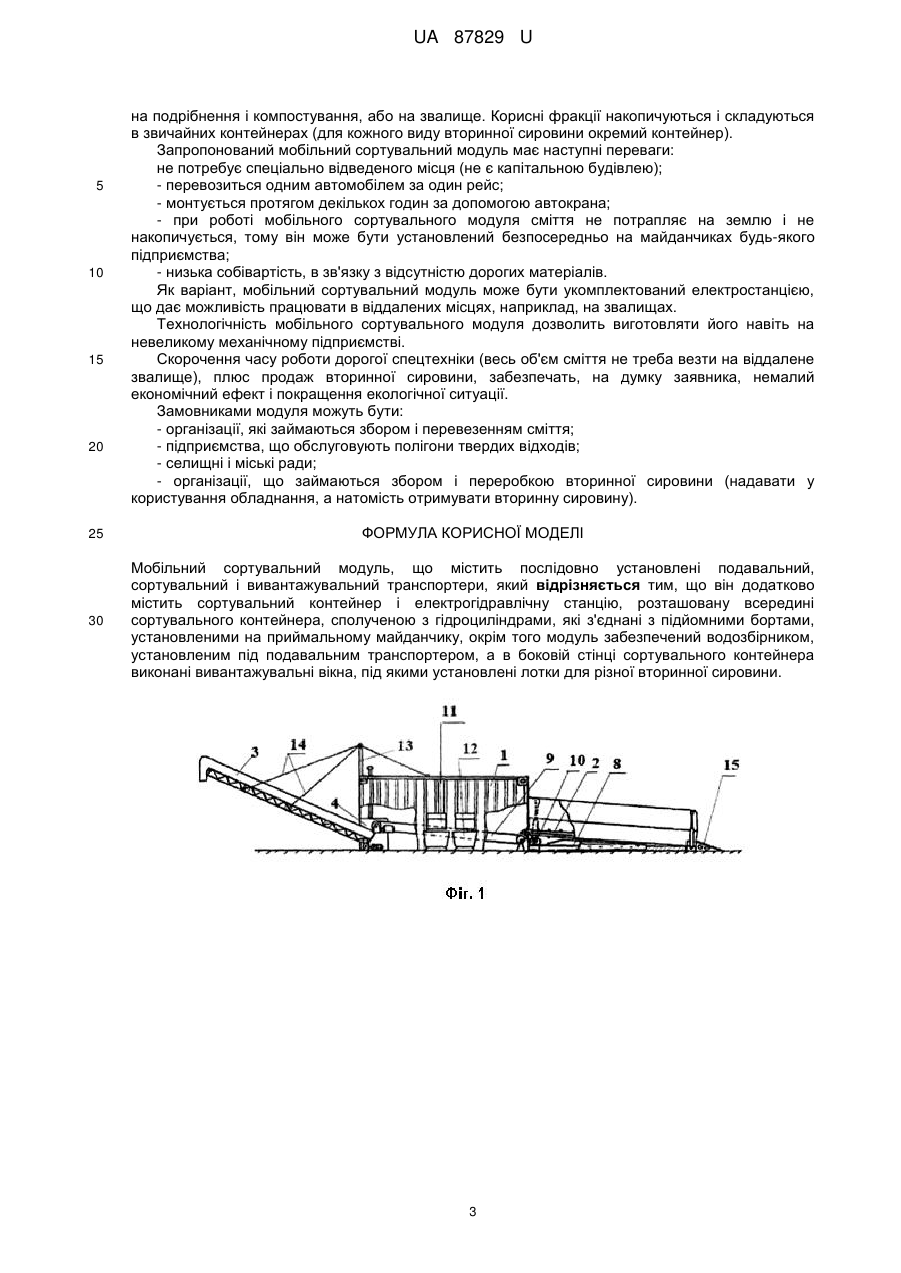

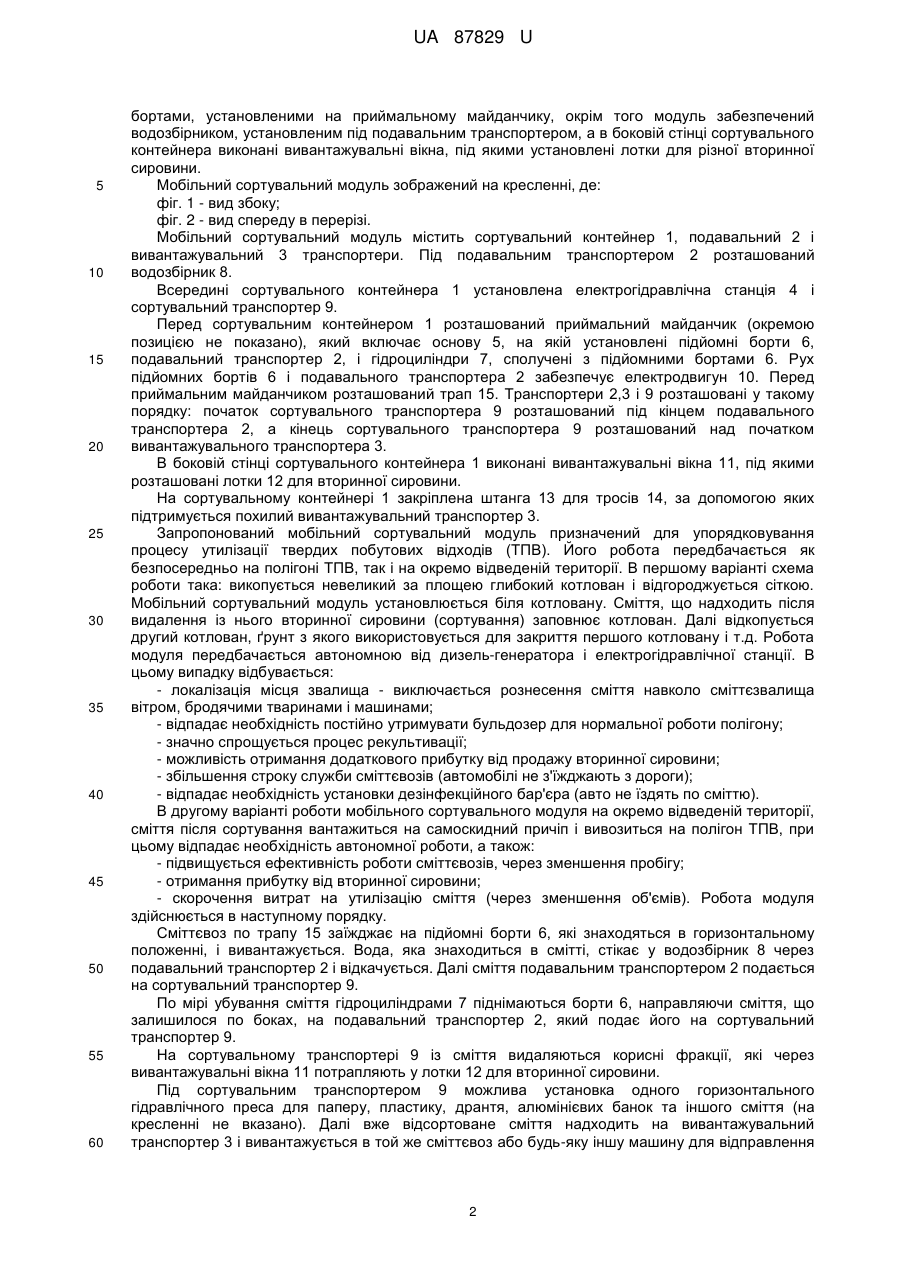

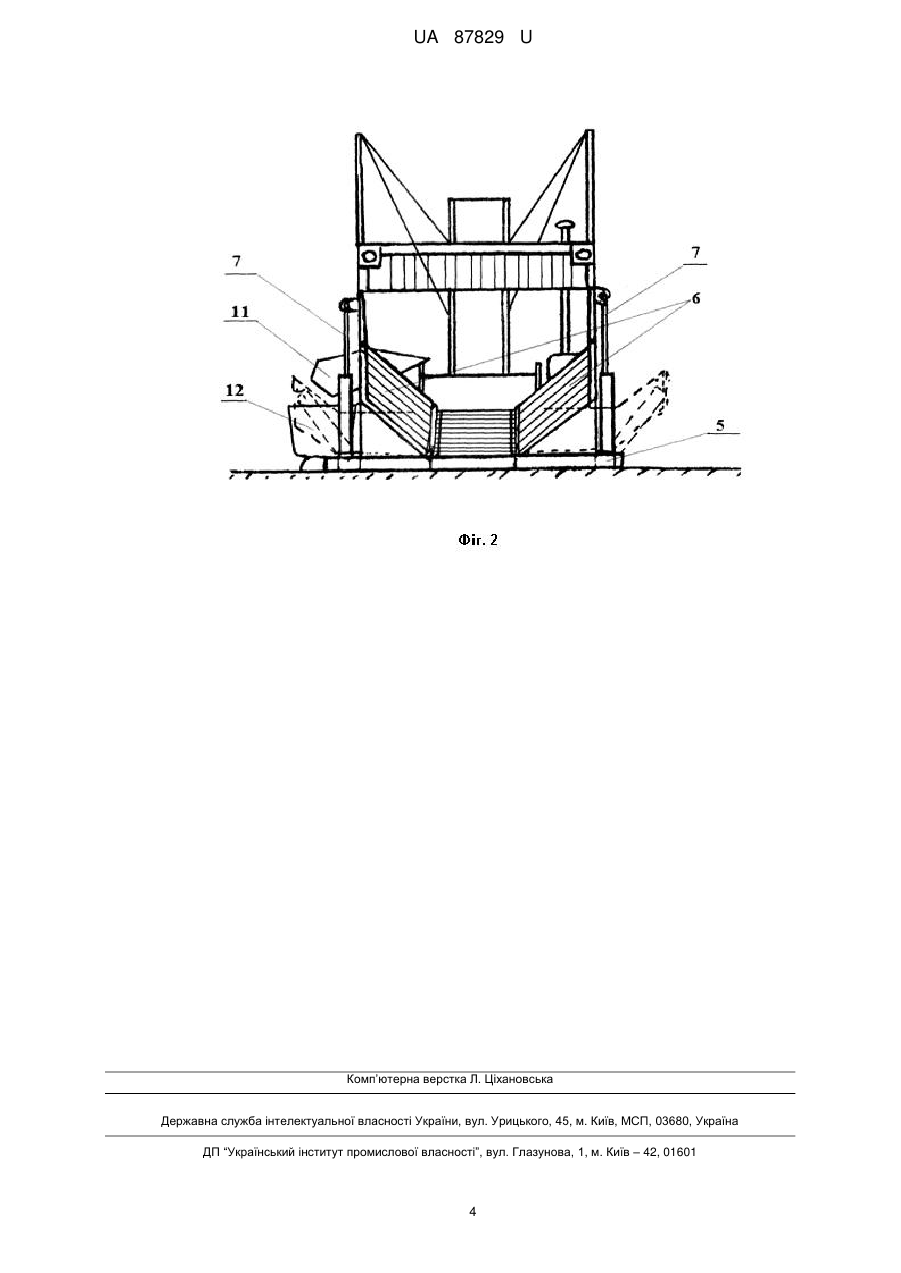

Реферат: Мобільний сортувальний модуль, що містить послідовно установлені подавальний, сортувальний і вивантажувальний транспортери, який відрізняється тим, що він додатково містить сортувальний контейнер і електрогідравлічну станцію, розташовану всередині сортувального контейнера, сполученою з гідроциліндрами, які з'єднані з підйомними бортами, установленими на приймальному майданчику, окрім того модуль забезпечений водозбірником, установленим під подавальним транспортером, а в боковій стінці сортувального контейнера виконані вивантажувальні вікна, під якими установлені лотки для різної вторинної сировини. UA 87829 U (54) МОБІЛЬНИЙ СОРТУВАЛЬНИЙ МОДУЛЬ UA 87829 U UA 87829 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі розділення, сортування та переробки твердих матеріалів, зокрема твердих побутових відходів. Існують, як правило, дві технології збору і переробки відходів (сміття): 1) роздільний збір сміття; 2) централізоване сортування і переробка сміття. При всій удаваній простоті роздільний збір сміття має масу недоліків: - кожну квартиру потрібно забезпечити декількома ємностями для кожного виду відходів, що саме по собі є важкоздійснюваною задачею не тільки в Україні, але і в інших країнах; - на кожному майданчику для контейнерів потрібно установити контейнери для кожного виду відходів; - збільшення парку спецмашин або збільшення довжини маршруту для кожної машини (до кожного майданчика для контейнерів повинні під'їжджати різні машини, при цьому зменшувати частоту спорожнення контейнерів не варто, через те, що при тривалому зберіганні сміття починає розкладатися та видає неприємні запахи); - навіть у випадку застосування роздільного збору сміття, перед переробкою, відходи ретельно перевіряються і сортуються через те, що не виключено, що в контейнер, наприклад, для пластика, хтось кине скло або харчові відходи, крім того вартість вторинної сировини залежить від її однорідності. Наприклад, скло буває білим, кольоровим і мікс з пластиком і з металобрухтом ще складніше. Централізоване сортування і переробка сміття вирішує всі ці проблеми, але є одне "АЛЕ". Будь-яка фізична або юридична особа, яка бажає займатися сортуванням сміття зіштовхнеться з проблемою землевідведення під будівництво заводу або лінії. Жорсткі санітарні екологічні норми створюють багато перепон на самій ідеї будівництва сміттєпереробного підприємства. Дуже малоймовірно, що знайдеться ділянка під будівництво, яка відповідатиме всім нормам, а якщо і знайдеться, то дуже віддалена від населених пунктів, доріг та ліній електропередач (несанкціоновані сміттєзвалища навколо населених пунктів, як правило таким нормам не відповідають). Найбільш близькою до корисної моделі, що заявляється, є лінія сортування та переробки твердих побутових відходів (див. патент України на корисну модель № 2480). Лінія містить приймальний бункер, приймальний транспортер, розташований під кутом 1540°. Наверху приймального транспортера розташований обмежувач висоти твердих побутових відходів і вібростіл. Від вібростола відходить транспортер відведення дрібних фракцій. Приймальний транспортер сполучений з двома паралельними сортувальними транспортерами, біля яких розташовані робочі місця сортувальників. Кожне робоче місце оснащено приймачем з рукавом для сполучення з пресами або жолобковими транспортерами. Лінія також має магнітний сепаратор і транспортер вторинної сировини. Приймальний та сортувальний транспортери виконано пластинчастими або стрічковими. Обмежувач висоти виконано з можливістю обмеження предметів до 50 см. Сортувальні транспортери мають зони відбору скла, макулатури, поліетилену, металу, мотлоху, гуми. Приймачі для відбору макулатури, мотлоху рукавами сполучено з пресами. Жолобкові транспортери для відведення відібраного скла, пластику, гуми сполучено з дробарками. Дане технічне рішення обрано прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - подавальний транспортер (у прототипу це приймальний транспортер); - сортувальний транспортер; - вивантажувальний транспортер (у прототипу це жолобковий транспортер). Прототипу притаманні наступні недоліки. По-перше, складність конструкції. По-друге, лінія працює тільки в стаціонарному режимі, тобто не мобільно. Окрім того, для неї треба відведення спеціального майданчика. В основу корисної моделі поставлено задачу розробити удосконалений мобільний сортувальний модуль, в якому шляхом введення додаткових вузлів та іншого розташування відомих і нових вузлів та елементів, забезпечити спрощення конструкції та експлуатації, а також надати йому мобільність. Поставлена задача вирішена в мобільному сортувальному модулі, що містить послідовно установлені подавальний, сортувальний і вивантажувальний транспортери, тим, що він додатково містить сортувальний контейнер і електрогідравлічну станцію, розташовану всередині сортувального контейнера, сполученою з гідроциліндрами, які з'єднані з підйомними 1 UA 87829 U 5 10 15 20 25 30 35 40 45 50 55 60 бортами, установленими на приймальному майданчику, окрім того модуль забезпечений водозбірником, установленим під подавальним транспортером, а в боковій стінці сортувального контейнера виконані вивантажувальні вікна, під якими установлені лотки для різної вторинної сировини. Мобільний сортувальний модуль зображений на кресленні, де: фіг. 1 - вид збоку; фіг. 2 - вид спереду в перерізі. Мобільний сортувальний модуль містить сортувальний контейнер 1, подавальний 2 і вивантажувальний 3 транспортери. Під подавальним транспортером 2 розташований водозбірник 8. Всередині сортувального контейнера 1 установлена електрогідравлічна станція 4 і сортувальний транспортер 9. Перед сортувальним контейнером 1 розташований приймальний майданчик (окремою позицією не показано), який включає основу 5, на якій установлені підйомні борти 6, подавальний транспортер 2, і гідроциліндри 7, сполучені з підйомними бортами 6. Рух підйомних бортів 6 і подавального транспортера 2 забезпечує електродвигун 10. Перед приймальним майданчиком розташований трап 15. Транспортери 2,3 і 9 розташовані у такому порядку: початок сортувального транспортера 9 розташований під кінцем подавального транспортера 2, а кінець сортувального транспортера 9 розташований над початком вивантажувального транспортера 3. В боковій стінці сортувального контейнера 1 виконані вивантажувальні вікна 11, під якими розташовані лотки 12 для вторинної сировини. На сортувальному контейнері 1 закріплена штанга 13 для тросів 14, за допомогою яких підтримується похилий вивантажувальний транспортер 3. Запропонований мобільний сортувальний модуль призначений для упорядковування процесу утилізації твердих побутових відходів (ТПВ). Його робота передбачається як безпосередньо на полігоні ТПВ, так і на окремо відведеній території. В першому варіанті схема роботи така: викопується невеликий за площею глибокий котлован і відгороджується сіткою. Мобільний сортувальний модуль установлюється біля котловану. Сміття, що надходить після видалення із нього вторинної сировини (сортування) заповнює котлован. Далі відкопується другий котлован, ґрунт з якого використовується для закриття першого котловану і т.д. Робота модуля передбачається автономною від дизель-генератора і електрогідравлічної станції. В цьому випадку відбувається: - локалізація місця звалища - виключається рознесення сміття навколо сміттєзвалища вітром, бродячими тваринами і машинами; - відпадає необхідність постійно утримувати бульдозер для нормальної роботи полігону; - значно спрощується процес рекультивації; - можливість отримання додаткового прибутку від продажу вторинної сировини; - збільшення строку служби сміттєвозів (автомобілі не з'їжджають з дороги); - відпадає необхідність установки дезінфекційного бар'єра (авто не їздять по сміттю). В другому варіанті роботи мобільного сортувального модуля на окремо відведеній території, сміття після сортування вантажиться на самоскидний причіп і вивозиться на полігон ТПВ, при цьому відпадає необхідність автономної роботи, а також: - підвищується ефективність роботи сміттєвозів, через зменшення пробігу; - отримання прибутку від вторинної сировини; - скорочення витрат на утилізацію сміття (через зменшення об'ємів). Робота модуля здійснюється в наступному порядку. Сміттєвоз по трапу 15 заїжджає на підйомні борти 6, які знаходяться в горизонтальному положенні, і вивантажується. Вода, яка знаходиться в смітті, стікає у водозбірник 8 через подавальний транспортер 2 і відкачується. Далі сміття подавальним транспортером 2 подається на сортувальний транспортер 9. По мірі убування сміття гідроциліндрами 7 піднімаються борти 6, направляючи сміття, що залишилося по боках, на подавальний транспортер 2, який подає його на сортувальний транспортер 9. На сортувальному транспортері 9 із сміття видаляються корисні фракції, які через вивантажувальні вікна 11 потрапляють у лотки 12 для вторинної сировини. Під сортувальним транспортером 9 можлива установка одного горизонтального гідравлічного преса для паперу, пластику, дрантя, алюмінієвих банок та іншого сміття (на кресленні не вказано). Далі вже відсортоване сміття надходить на вивантажувальний транспортер 3 і вивантажується в той же сміттєвоз або будь-яку іншу машину для відправлення 2 UA 87829 U 5 10 15 20 на подрібнення і компостування, або на звалище. Корисні фракції накопичуються і складуються в звичайних контейнерах (для кожного виду вторинної сировини окремий контейнер). Запропонований мобільний сортувальний модуль має наступні переваги: не потребує спеціально відведеного місця (не є капітальною будівлею); - перевозиться одним автомобілем за один рейс; - монтується протягом декількох годин за допомогою автокрана; - при роботі мобільного сортувального модуля сміття не потрапляє на землю і не накопичується, тому він може бути установлений безпосередньо на майданчиках будь-якого підприємства; - низька собівартість, в зв'язку з відсутністю дорогих матеріалів. Як варіант, мобільний сортувальний модуль може бути укомплектований електростанцією, що дає можливість працювати в віддалених місцях, наприклад, на звалищах. Технологічність мобільного сортувального модуля дозволить виготовляти його навіть на невеликому механічному підприємстві. Скорочення часу роботи дорогої спецтехніки (весь об'єм сміття не треба везти на віддалене звалище), плюс продаж вторинної сировини, забезпечать, на думку заявника, немалий економічний ефект і покращення екологічної ситуації. Замовниками модуля можуть бути: - організації, які займаються збором і перевезенням сміття; - підприємства, що обслуговують полігони твердих відходів; - селищні і міські ради; - організації, що займаються збором і переробкою вторинної сировини (надавати у користування обладнання, а натомість отримувати вторинну сировину). 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Мобільний сортувальний модуль, що містить послідовно установлені подавальний, сортувальний і вивантажувальний транспортери, який відрізняється тим, що він додатково містить сортувальний контейнер і електрогідравлічну станцію, розташовану всередині сортувального контейнера, сполученою з гідроциліндрами, які з'єднані з підйомними бортами, установленими на приймальному майданчику, окрім того модуль забезпечений водозбірником, установленим під подавальним транспортером, а в боковій стінці сортувального контейнера виконані вивантажувальні вікна, під якими установлені лотки для різної вторинної сировини. 3 UA 87829 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
