Перехідник вентиля барила з обмеженням витрати

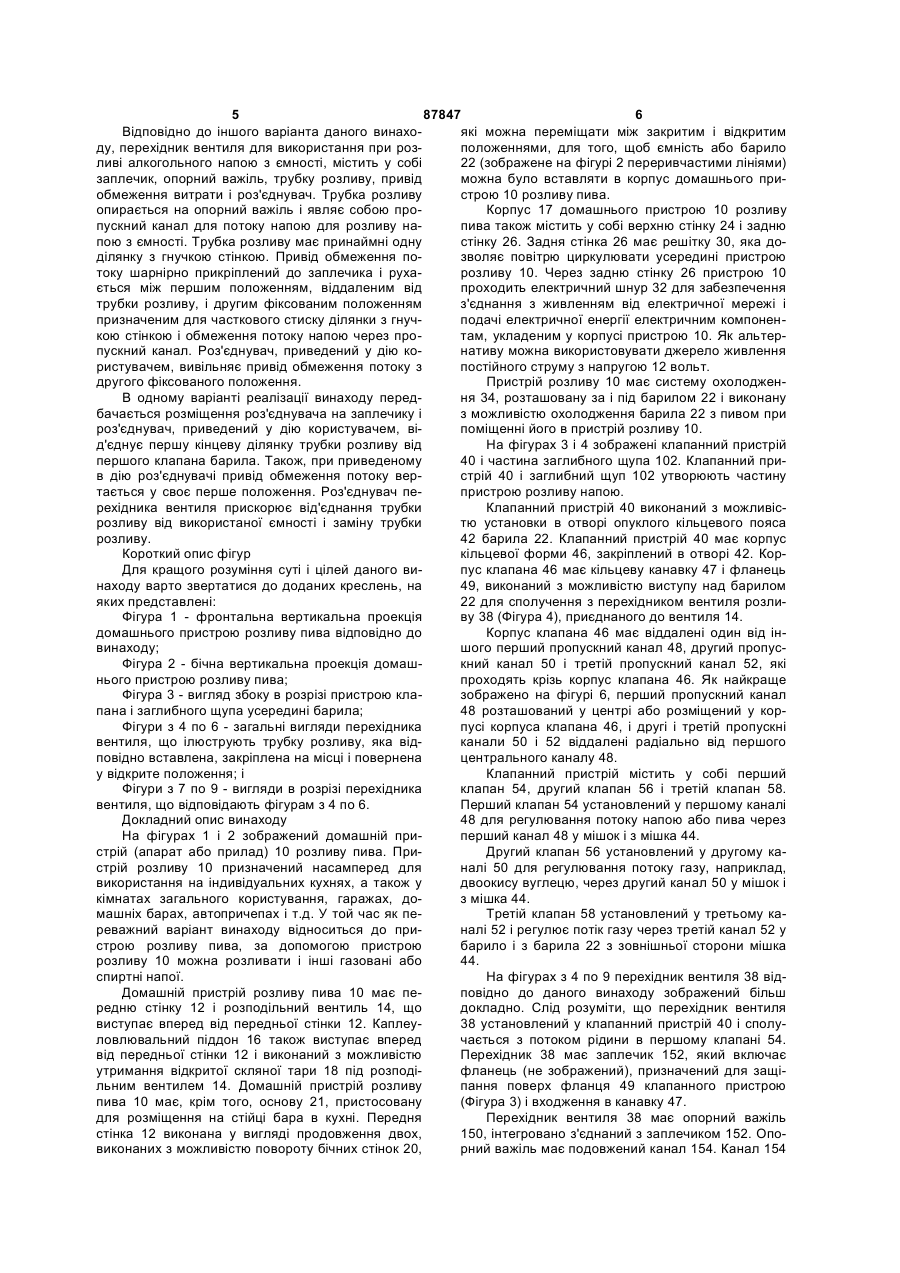

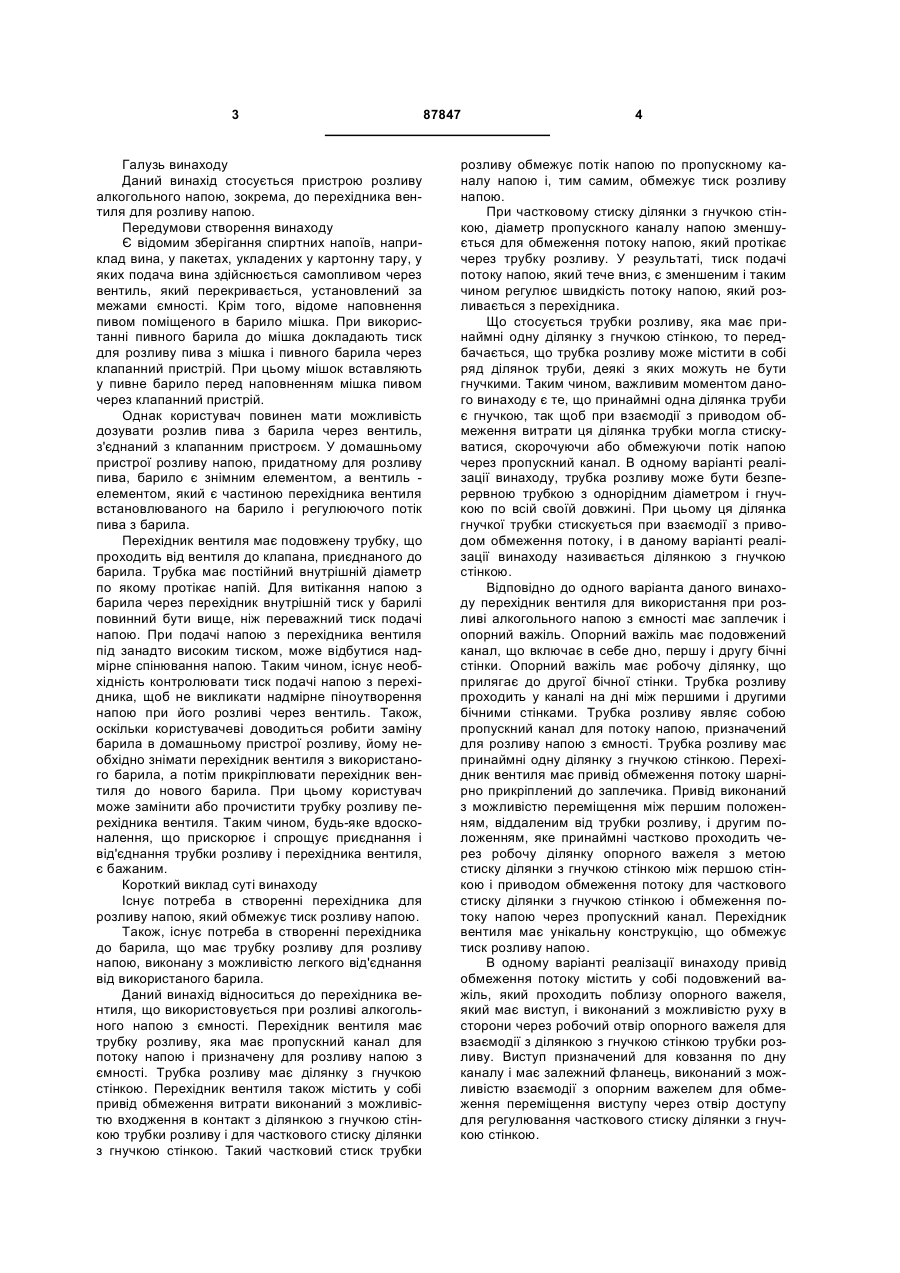

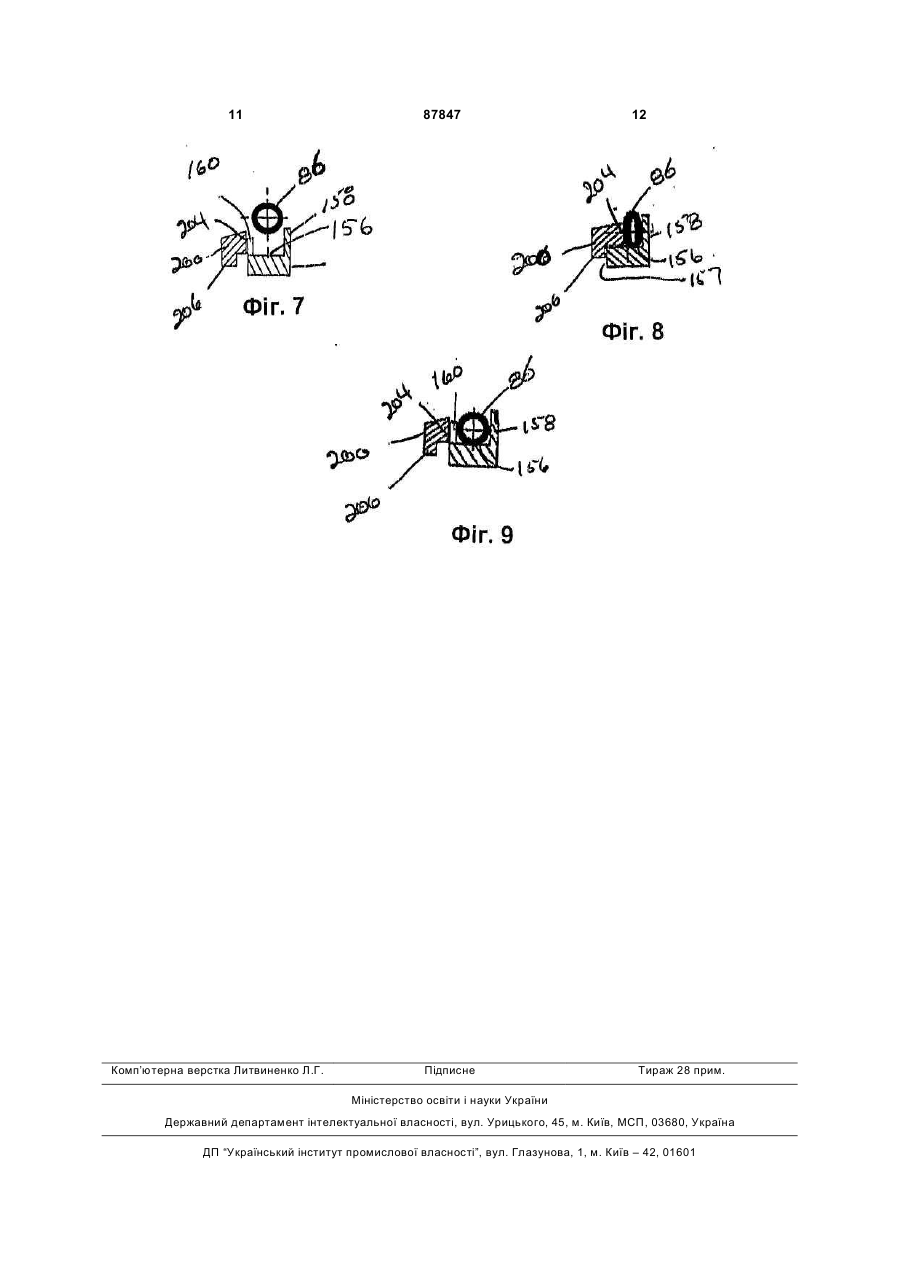

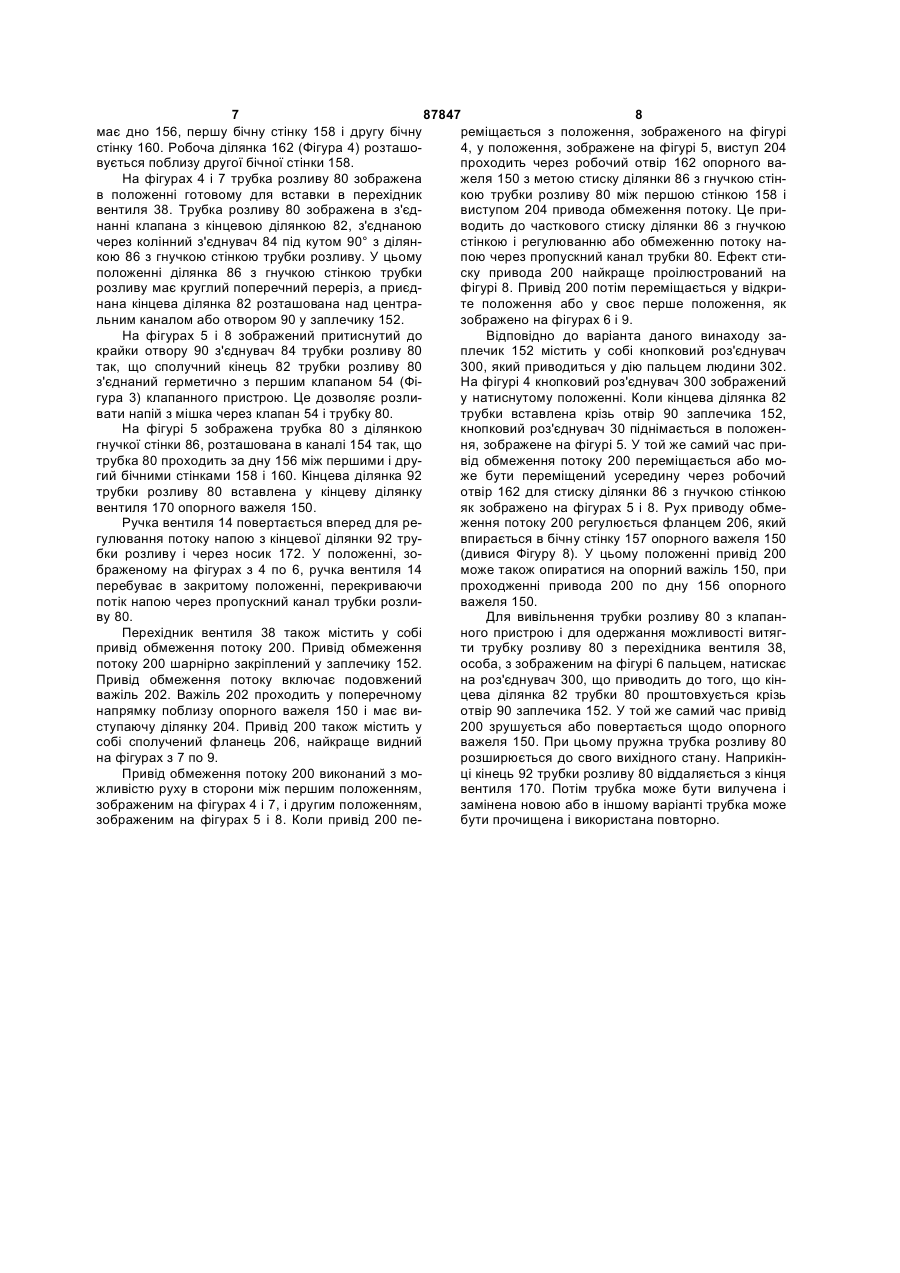

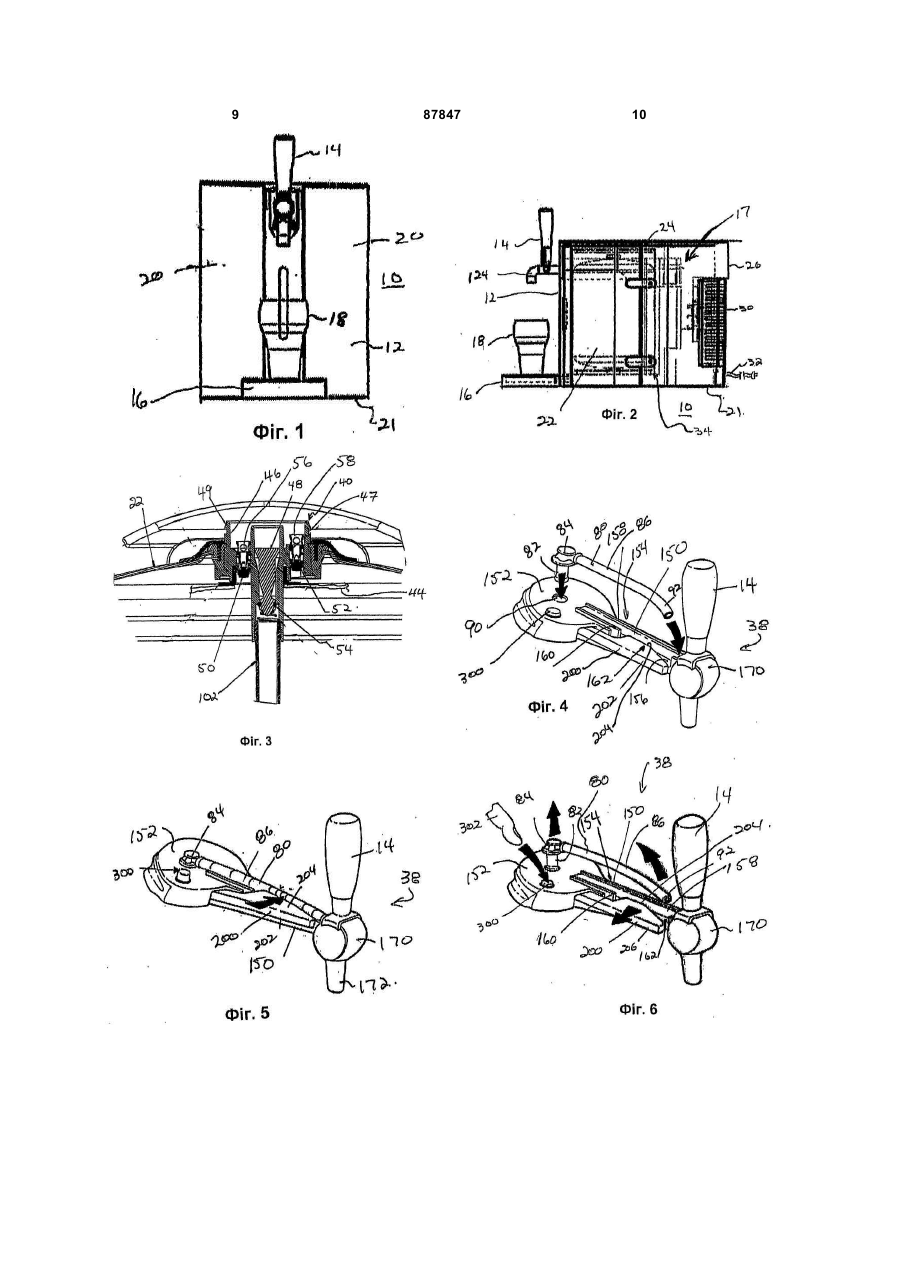

1. Перехідник вентиля (38) для розливу алкогольного напою з ємності (22), який містить у собі: - опорний важіль (150), який має подовжений канал (154), дно (156), першу бічну стінку (158), другу бічну стінку (160) та прилягаючу до другої бічної стінки робочу ділянку (162); - трубку розливу (80), розташовану в каналі (154) на дні (156) між першою бічною стінкою (158) і другою бічною стінкою (160), що являє собою пропускний канал для потоку напою і для розливу напою з ємності (22), при цьому трубка розливу (80) має принаймні ділянку з гнучкою стінкою (86); - привід обмеження потоку (200), виконаний з можливістю переміщення між першим віддаленим від трубки розливу (80) положенням і другим положенням, який відрізняється тим, що додатково містить заплечик (152), з яким з'єднаний опорний важіль (150) і до якого шарнірно прикріплений привід обмеження потоку (200), причому привід обмеження потоку (200) принаймні частково проходить через робочу ділянку (162) опорного важеля (150) і виконаний з можливістю стиснення ділянки з гнучкою стінкою (86) між першою стінкою (158) і приводом обмеження потоку (200) таким способом, щоб частково стиснути ділянку з гнучкою стінкою (86) і обмежити потік напою через пропускний канал. 2. Перехідник вентиля (38) за п. 1, який відрізняється тим, що привід обмеження потоку (200) містить подовжений важіль, який проходить поблизу опорного важеля (150), який має виступ (204), виконаний з можливістю руху в сторони через робочу ділянку (162) опорного важеля (150) для взаємодії 2 (19) 1 3 Галузь винаходу Даний винахід стосується пристрою розливу алкогольного напою, зокрема, до перехідника вентиля для розливу напою. Передумови створення винаходу Є відомим зберігання спиртних напоїв, наприклад вина, у пакетах, укладених у картонну тару, у яких подача вина здійснюється самопливом через вентиль, який перекривається, установлений за межами ємності. Крім того, відоме наповнення пивом поміщеного в барило мішка. При використанні пивного барила до мішка докладають тиск для розливу пива з мішка і пивного барила через клапанний пристрій. При цьому мішок вставляють у пивне барило перед наповненням мішка пивом через клапанний пристрій. Однак користувач повинен мати можливість дозувати розлив пива з барила через вентиль, з'єднаний з клапанним пристроєм. У домашньому пристрої розливу напою, придатному для розливу пива, барило є знімним елементом, а вентиль елементом, який є частиною перехідника вентиля встановлюваного на барило і регулюючого потік пива з барила. Перехідник вентиля має подовжену трубку, що проходить від вентиля до клапана, приєднаного до барила. Трубка має постійний внутрішній діаметр по якому протікає напій. Для витікання напою з барила через перехідник внутрішній тиск у барилі повинний бути вище, ніж переважний тиск подачі напою. При подачі напою з перехідника вентиля під занадто високим тиском, може відбутися надмірне спінювання напою. Таким чином, існує необхідність контролювати тиск подачі напою з перехідника, щоб не викликати надмірне піноутворення напою при його розливі через вентиль. Також, оскільки користувачеві доводиться робити заміну барила в домашньому пристрої розливу, йому необхідно знімати перехідник вентиля з використаного барила, а потім прикріплювати перехідник вентиля до нового барила. При цьому користувач може замінити або прочистити трубку розливу перехідника вентиля. Таким чином, будь-яке вдосконалення, що прискорює і спрощує приєднання і від'єднання трубки розливу і перехідника вентиля, є бажаним. Короткий виклад суті винаходу Існує потреба в створенні перехідника для розливу напою, який обмежує тиск розливу напою. Також, існує потреба в створенні перехідника до барила, що має трубку розливу для розливу напою, виконану з можливістю легкого від'єднання від використаного барила. Даний винахід відноситься до перехідника вентиля, що використовується при розливі алкогольного напою з ємності. Перехідник вентиля має трубку розливу, яка має пропускний канал для потоку напою і призначену для розливу напою з ємності. Трубка розливу має ділянку з гнучкою стінкою. Перехідник вентиля також містить у собі привід обмеження витрати виконаний з можливістю входження в контакт з ділянкою з гнучкою стінкою трубки розливу і для часткового стиску ділянки з гнучкою стінкою. Такий частковий стиск трубки 87847 4 розливу обмежує потік напою по пропускному каналу напою і, тим самим, обмежує тиск розливу напою. При частковому стиску ділянки з гнучкою стінкою, діаметр пропускного каналу напою зменшується для обмеження потоку напою, який протікає через трубку розливу. У результаті, тиск подачі потоку напою, який тече вниз, є зменшеним і таким чином регулює швидкість потоку напою, який розливається з перехідника. Що стосується трубки розливу, яка має принаймні одну ділянку з гнучкою стінкою, то передбачається, що трубка розливу може містити в собі ряд ділянок труби, деякі з яких можуть не бути гнучкими. Таким чином, важливим моментом даного винаходу є те, що принаймні одна ділянка труби є гнучкою, так щоб при взаємодії з приводом обмеження витрати ця ділянка трубки могла стискуватися, скорочуючи або обмежуючи потік напою через пропускний канал. В одному варіанті реалізації винаходу, трубка розливу може бути безперервною трубкою з однорідним діаметром і гнучкою по всій своїй довжині. При цьому ця ділянка гнучкої трубки стискується при взаємодії з приводом обмеження потоку, і в даному варіанті реалізації винаходу називається ділянкою з гнучкою стінкою. Відповідно до одного варіанта даного винаходу перехідник вентиля для використання при розливі алкогольного напою з ємності має заплечик і опорний важіль. Опорний важіль має подовжений канал, що включає в себе дно, першу і другу бічні стінки. Опорний важіль має робочу ділянку, що прилягає до другої бічної стінки. Трубка розливу проходить у каналі на дні між першими і другими бічними стінками. Трубка розливу являє собою пропускний канал для потоку напою, призначений для розливу напою з ємності. Трубка розливу має принаймні одну ділянку з гнучкою стінкою. Перехідник вентиля має привід обмеження потоку шарнірно прикріплений до заплечика. Привід виконаний з можливістю переміщення між першим положенням, віддаленим від трубки розливу, і другим положенням, яке принаймні частково проходить через робочу ділянку опорного важеля з метою стиску ділянки з гнучкою стінкою між першою стінкою і приводом обмеження потоку для часткового стиску ділянки з гнучкою стінкою і обмеження потоку напою через пропускний канал. Перехідник вентиля має унікальну конструкцію, що обмежує тиск розливу напою. В одному варіанті реалізації винаходу привід обмеження потоку містить у собі подовжений важіль, який проходить поблизу опорного важеля, який має виступ, і виконаний з можливістю руху в сторони через робочий отвір опорного важеля для взаємодії з ділянкою з гнучкою стінкою трубки розливу. Виступ призначений для ковзання по дну каналу і має залежний фланець, виконаний з можливістю взаємодії з опорним важелем для обмеження переміщення виступу через отвір доступу для регулювання часткового стиску ділянки з гнучкою стінкою. 5 87847 6 Відповідно до іншого варіанта даного винахоякі можна переміщати між закритим і відкритим ду, перехідник вентиля для використання при розположеннями, для того, щоб ємність або барило ливі алкогольного напою з ємності, містить у собі 22 (зображене на фігурі 2 переривчастими лініями) заплечик, опорний важіль, трубку розливу, привід можна було вставляти в корпус домашнього приобмеження витрати і роз'єднувач. Трубка розливу строю 10 розливу пива. опирається на опорний важіль і являє собою проКорпус 17 домашнього пристрою 10 розливу пускний канал для потоку напою для розливу напива також містить у собі верхню стінку 24 і задню пою з ємності. Трубка розливу має принаймні одну стінку 26. Задня стінка 26 має решітку 30, яка доділянку з гнучкою стінкою. Привід обмеження позволяє повітрю циркулювати усередині пристрою току шарнірно прикріплений до заплечика і рухарозливу 10. Через задню стінку 26 пристрою 10 ється між першим положенням, віддаленим від проходить електричний шнур 32 для забезпечення трубки розливу, і другим фіксованим положенням з'єднання з живленням від електричної мережі і призначеним для часткового стиску ділянки з гнучподачі електричної енергії електричним компоненкою стінкою і обмеження потоку напою через протам, укладеним у корпусі пристрою 10. Як альтерпускний канал. Роз'єднувач, приведений у дію конативу можна використовувати джерело живлення ристувачем, вивільняє привід обмеження потоку з постійного струму з напругою 12 вольт. другого фіксованого положення. Пристрій розливу 10 має систему охолодженВ одному варіанті реалізації винаходу передня 34, розташовану за і під барилом 22 і виконану бачається розміщення роз'єднувача на заплечику і з можливістю охолодження барила 22 з пивом при роз'єднувач, приведений у дію користувачем, віпоміщенні його в пристрій розливу 10. д'єднує першу кінцеву ділянку трубки розливу від На фігурах 3 і 4 зображені клапанний пристрій першого клапана барила.Також, при приведеному 40 і частина заглибного щупа 102. Клапанний прив дію роз'єднувачі привід обмеження потоку верстрій 40 і заглибний щуп 102 утворюють частину тається у своє перше положення. Роз'єднувач пепристрою розливу напою. рехідника вентиля прискорює від'єднання трубки Клапанний пристрій 40 виконаний з можливісрозливу від використаної ємності і заміну трубки тю установки в отворі опуклого кільцевого пояса розливу. 42 барила 22. Клапанний пристрій 40 має корпус Короткий опис фігур кільцевої форми 46, закріплений в отворі 42. КорДля кращого розуміння суті і цілей даного випус клапана 46 має кільцеву канавку 47 і фланець находу варто звертатися до доданих креслень, на 49, виконаний з можливістю виступу над барилом яких представлені: 22 для сполучення з перехідником вентиля розлиФігура 1 - фронтальна вертикальна проекція ву 38 (Фігура 4), приєднаного до вентиля 14. домашнього пристрою розливу пива відповідно до Корпус клапана 46 має віддалені один від інвинаходу; шого перший пропускний канал 48, другий пропусФігура 2 - бічна вертикальна проекція домашкний канал 50 і третій пропускний канал 52, які нього пристрою розливу пива; проходять крізь корпус клапана 46. Як найкраще Фігура 3 - вигляд збоку в розрізі пристрою клазображено на фігурі 6, перший пропускний канал пана і заглибного щупа усередині барила; 48 розташований у центрі або розміщений у корФігури з 4 по 6 - загальні вигляди перехідника пусі корпуса клапана 46, і другі і третій пропускні вентиля, що ілюструють трубку розливу, яка відканали 50 і 52 віддалені радіально від першого повідно вставлена, закріплена на місці і повернена центрального каналу 48. у відкрите положення; і Клапанний пристрій містить у собі перший Фігури з 7 по 9 - вигляди в розрізі перехідника клапан 54, другий клапан 56 і третій клапан 58. вентиля, що відповідають фігурам з 4 по 6. Перший клапан 54 установлений у першому каналі Докладний опис винаходу 48 для регулювання потоку напою або пива через На фігурах 1 і 2 зображений домашній приперший канал 48 у мішок і з мішка 44. стрій (апарат або прилад) 10 розливу пива. ПриДругий клапан 56 установлений у другому кастрій розливу 10 призначений насамперед для налі 50 для регулювання потоку газу, наприклад, використання на індивідуальних кухнях, а також у двоокису вуглецю, через другий канал 50 у мішок і кімнатах загального користування, гаражах, доз мішка 44. машніх барах, автопричепах і т.д. У той час як пеТретій клапан 58 установлений у третьому кареважний варіант винаходу відноситься до приналі 52 і регулює потік газу через третій канал 52 у строю розливу пива, за допомогою пристрою барило і з барила 22 з зовнішньої сторони мішка розливу 10 можна розливати і інші газовані або 44. спиртні напої. На фігурах з 4 по 9 перехідник вентиля 38 відДомашній пристрій розливу пива 10 має пеповідно до даного винаходу зображений більш редню стінку 12 і розподільний вентиль 14, що докладно. Слід розуміти, що перехідник вентиля виступає вперед від передньої стінки 12. Каплеу38 установлений у клапанний пристрій 40 і сполуловлювальний піддон 16 також виступає вперед чається з потоком рідини в першому клапані 54. від передньої стінки 12 і виконаний з можливістю Перехідник 38 має заплечик 152, який включає утримання відкритої скляної тари 18 під розподіфланець (не зображений), призначений для защільним вентилем 14. Домашній пристрій розливу пання поверх фланця 49 клапанного пристрою пива 10 має, крім того, основу 21, пристосовану (Фігура 3) і входження в канавку 47. для розміщення на стійці бара в кухні. Передня Перехідник вентиля 38 має опорний важіль стінка 12 виконана у вигляді продовження двох, 150, інтегровано з'єднаний з заплечиком 152. Оповиконаних з можливістю повороту бічних стінок 20, рний важіль має подовжений канал 154. Канал 154 7 87847 8 має дно 156, першу бічну стінку 158 і другу бічну реміщається з положення, зображеного на фігурі стінку 160. Робоча ділянка 162 (Фігура 4) розташо4, у положення, зображене на фігурі 5, виступ 204 вується поблизу другої бічної стінки 158. проходить через робочий отвір 162 опорного ваНа фігурах 4 і 7 трубка розливу 80 зображена желя 150 з метою стиску ділянки 86 з гнучкою стінв положенні готовому для вставки в перехідник кою трубки розливу 80 між першою стінкою 158 і вентиля 38. Трубка розливу 80 зображена в з'єдвиступом 204 привода обмеження потоку. Це принанні клапана з кінцевою ділянкою 82, з'єднаною водить до часткового стиску ділянки 86 з гнучкою через колінний з'єднувач 84 під кутом 90° з ділянстінкою і регулюванню або обмеженню потоку накою 86 з гнучкою стінкою трубки розливу. У цьому пою через пропускний канал трубки 80. Ефект стиположенні ділянка 86 з гнучкою стінкою трубки ску привода 200 найкраще проілюстрований на розливу має круглий поперечний переріз, а приєдфігурі 8. Привід 200 потім переміщається у відкринана кінцева ділянка 82 розташована над центрате положення або у своє перше положення, як льним каналом або отвором 90 у заплечику 152. зображено на фігурах 6 і 9. На фігурах 5 і 8 зображений притиснутий до Відповідно до варіанта даного винаходу закрайки отвору 90 з'єднувач 84 трубки розливу 80 плечик 152 містить у собі кнопковий роз'єднувач так, що сполучний кінець 82 трубки розливу 80 300, який приводиться у дію пальцем людини 302. з'єднаний герметично з першим клапаном 54 (ФіНа фігурі 4 кнопковий роз'єднувач 300 зображений гура 3) клапанного пристрою. Це дозволяє розлиу натиснутому положенні. Коли кінцева ділянка 82 вати напій з мішка через клапан 54 і трубку 80. трубки вставлена крізь отвір 90 заплечика 152, На фігурі 5 зображена трубка 80 з ділянкою кнопковий роз'єднувач 30 піднімається в положенгнучкої стінки 86, розташована в каналі 154 так, що ня, зображене на фігурі 5. У той же самий час притрубка 80 проходить за дну 156 між першими і друвід обмеження потоку 200 переміщається або могий бічними стінками 158 і 160. Кінцева ділянка 92 же бути переміщений усередину через робочий трубки розливу 80 вставлена у кінцеву ділянку отвір 162 для стиску ділянки 86 з гнучкою стінкою вентиля 170 опорного важеля 150. як зображено на фігурах 5 і 8. Рух приводу обмеРучка вентиля 14 повертається вперед для реження потоку 200 регулюється фланцем 206, який гулювання потоку напою з кінцевої ділянки 92 трувпирається в бічну стінку 157 опорного важеля 150 бки розливу і через носик 172. У положенні, зо(дивися Фігуру 8). У цьому положенні привід 200 браженому на фігурах з 4 по 6, ручка вентиля 14 може також опиратися на опорний важіль 150, при перебуває в закритому положенні, перекриваючи проходженні привода 200 по дну 156 опорного потік напою через пропускний канал трубки розливажеля 150. ву 80. Для вивільнення трубки розливу 80 з клапанПерехідник вентиля 38 також містить у собі ного пристрою і для одержання можливості витягпривід обмеження потоку 200. Привід обмеження ти трубку розливу 80 з перехідника вентиля 38, потоку 200 шарнірно закріплений у заплечику 152. особа, з зображеним на фігурі 6 пальцем, натискає Привід обмеження потоку включає подовжений на роз'єднувач 300, що приводить до того, що кінважіль 202. Важіль 202 проходить у поперечному цева ділянка 82 трубки 80 проштовхується крізь напрямку поблизу опорного важеля 150 і має виотвір 90 заплечика 152. У той же самий час привід ступаючу ділянку 204. Привід 200 також містить у 200 зрушується або повертається щодо опорного собі сполучений фланець 206, найкраще видний важеля 150. При цьому пружна трубка розливу 80 на фігурах з 7 по 9. розширюється до свого вихідного стану. НаприкінПривід обмеження потоку 200 виконаний з моці кінець 92 трубки розливу 80 віддаляється з кінця жливістю руху в сторони між першим положенням, вентиля 170. Потім трубка може бути вилучена і зображеним на фігурах 4 і 7, і другим положенням, замінена новою або в іншому варіанті трубка може зображеним на фігурах 5 і 8. Коли привід 200 пебути прочищена і використана повторно. 9 87847 10 11 Комп’ютерна верстка Литвиненко Л.Г. 87847 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
