Стріла портального крана

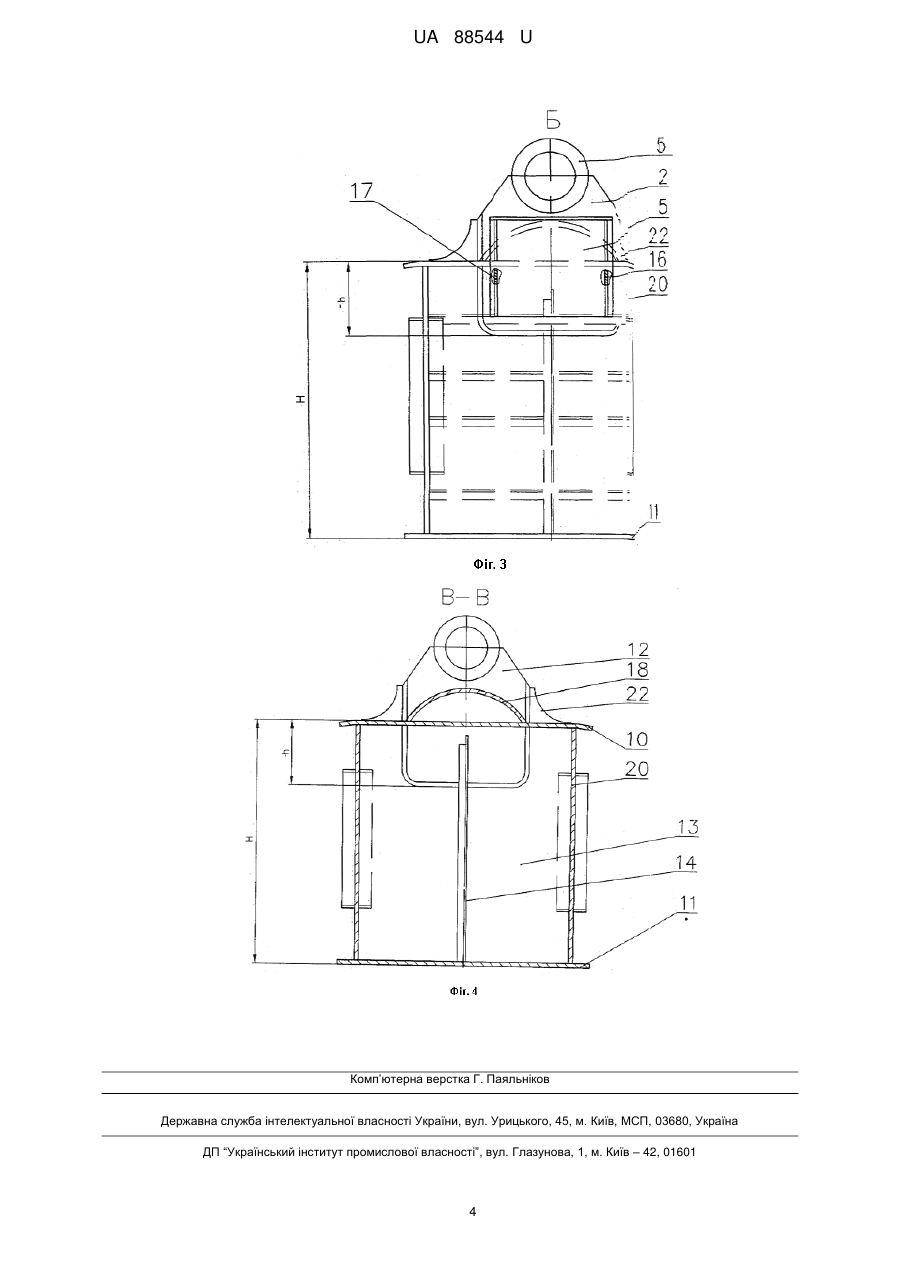

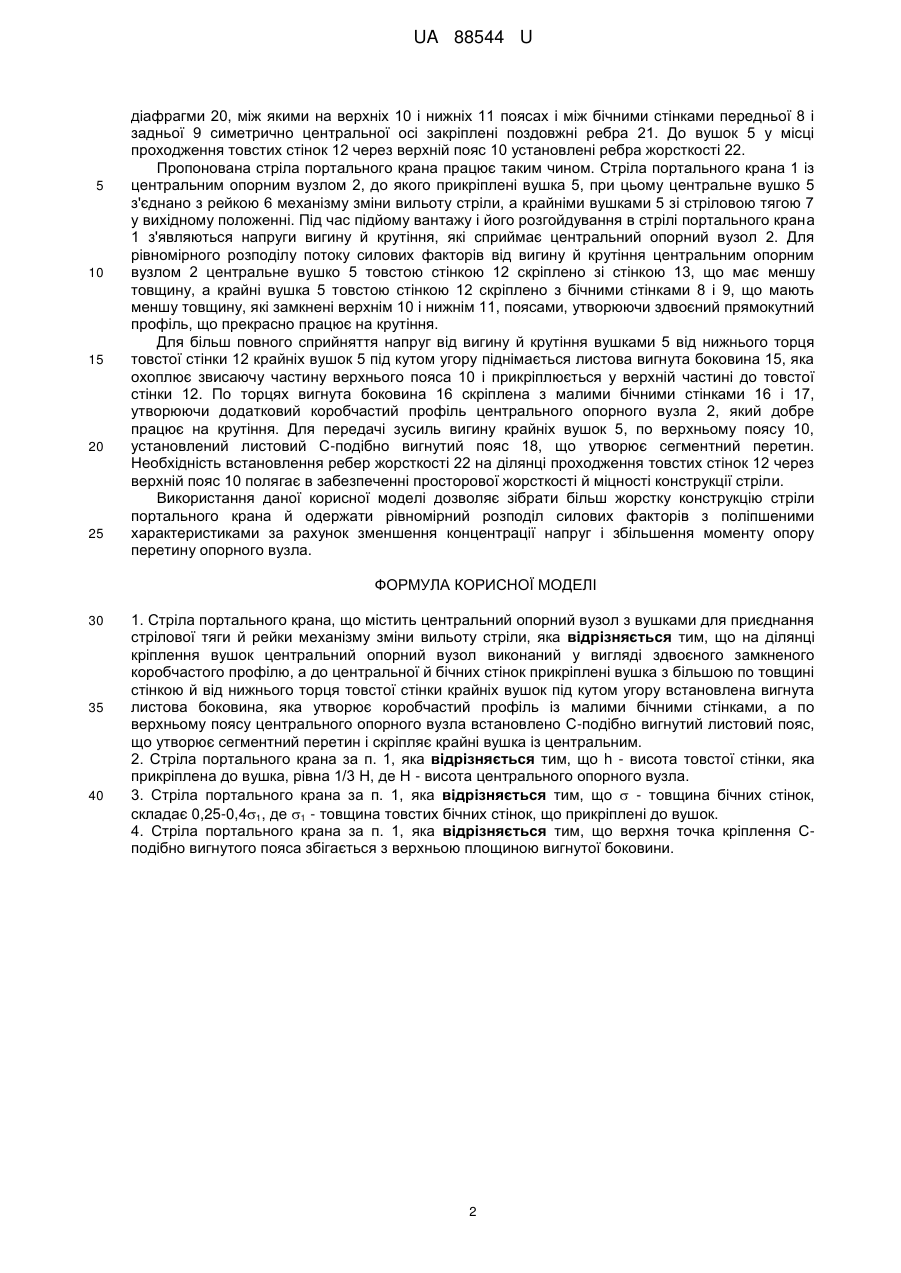

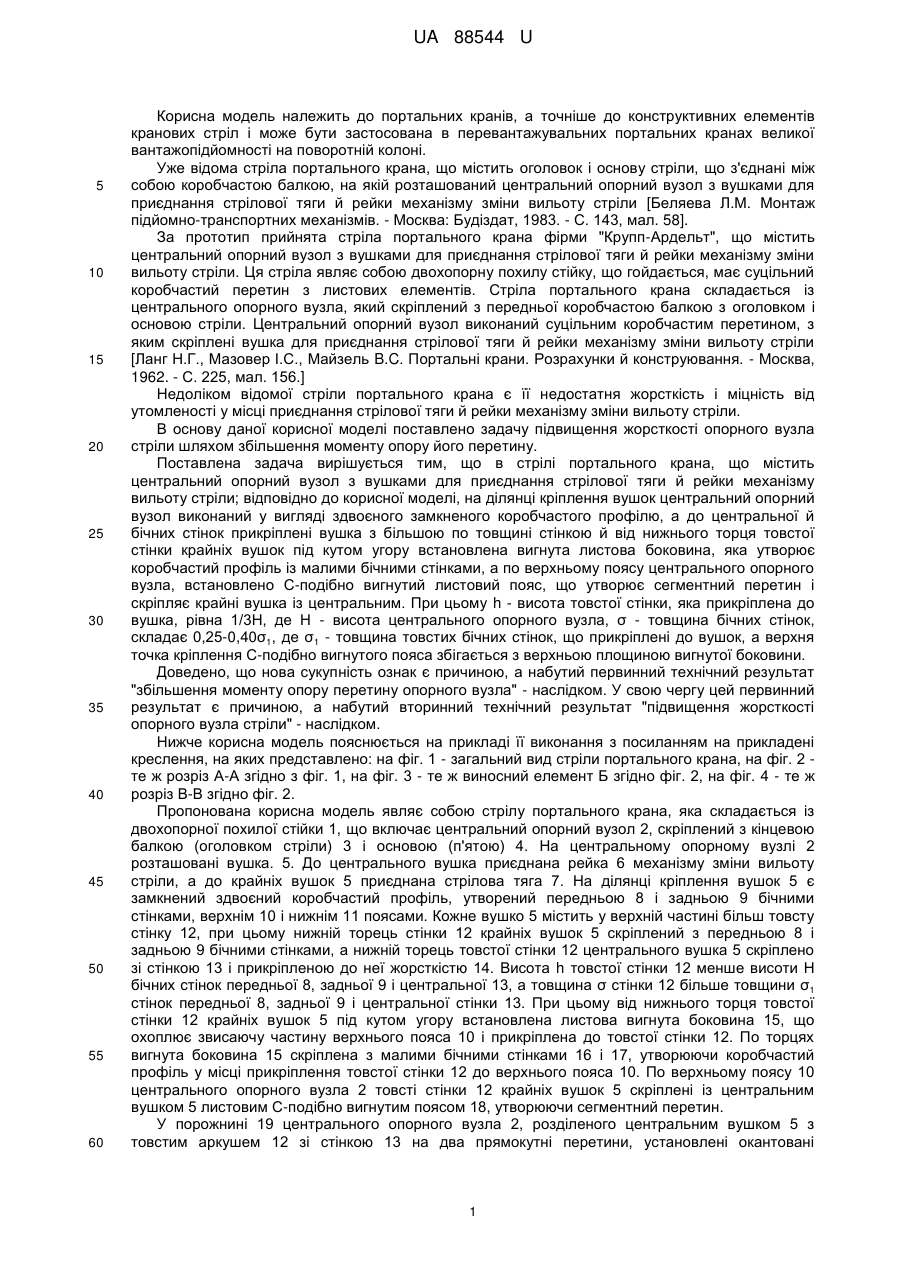

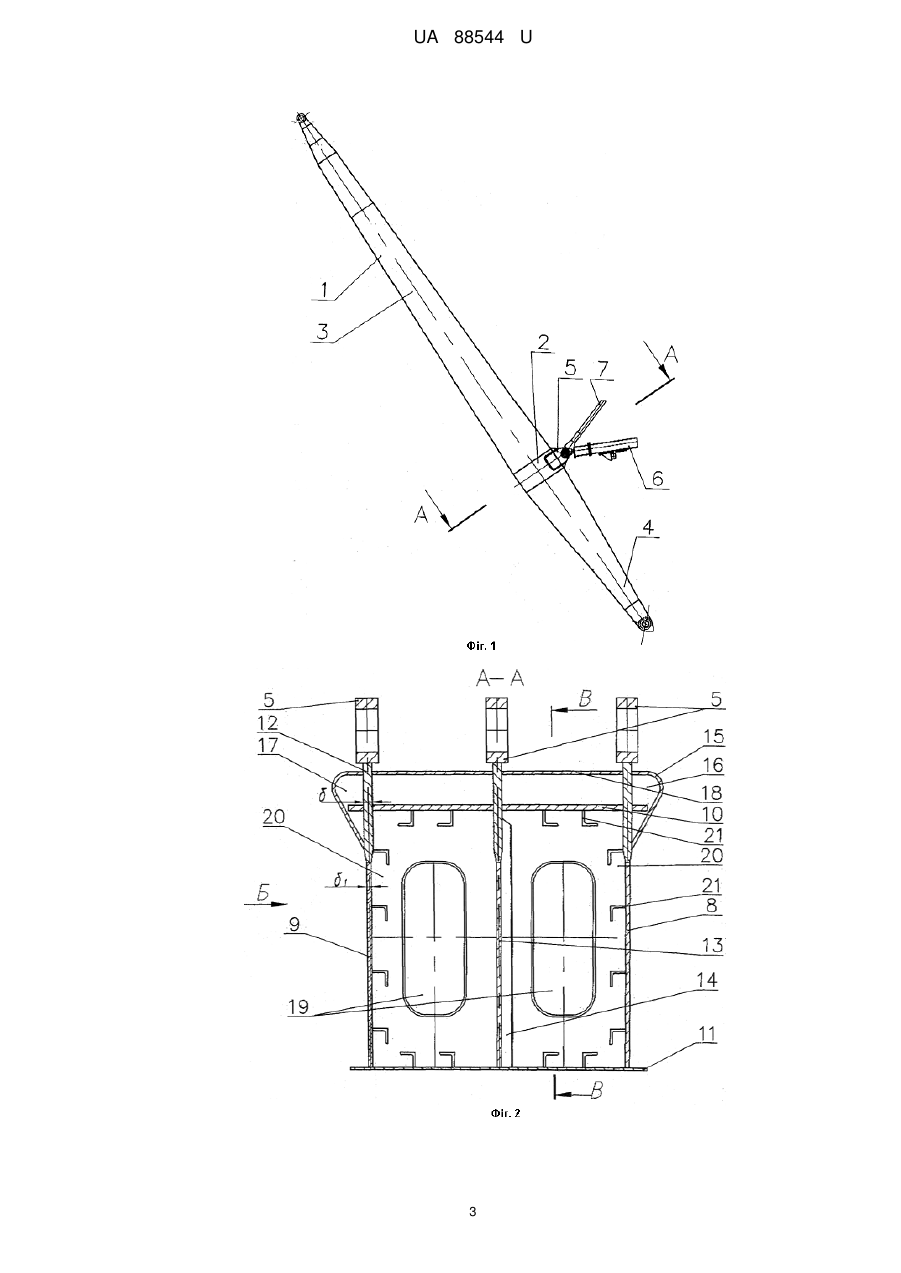

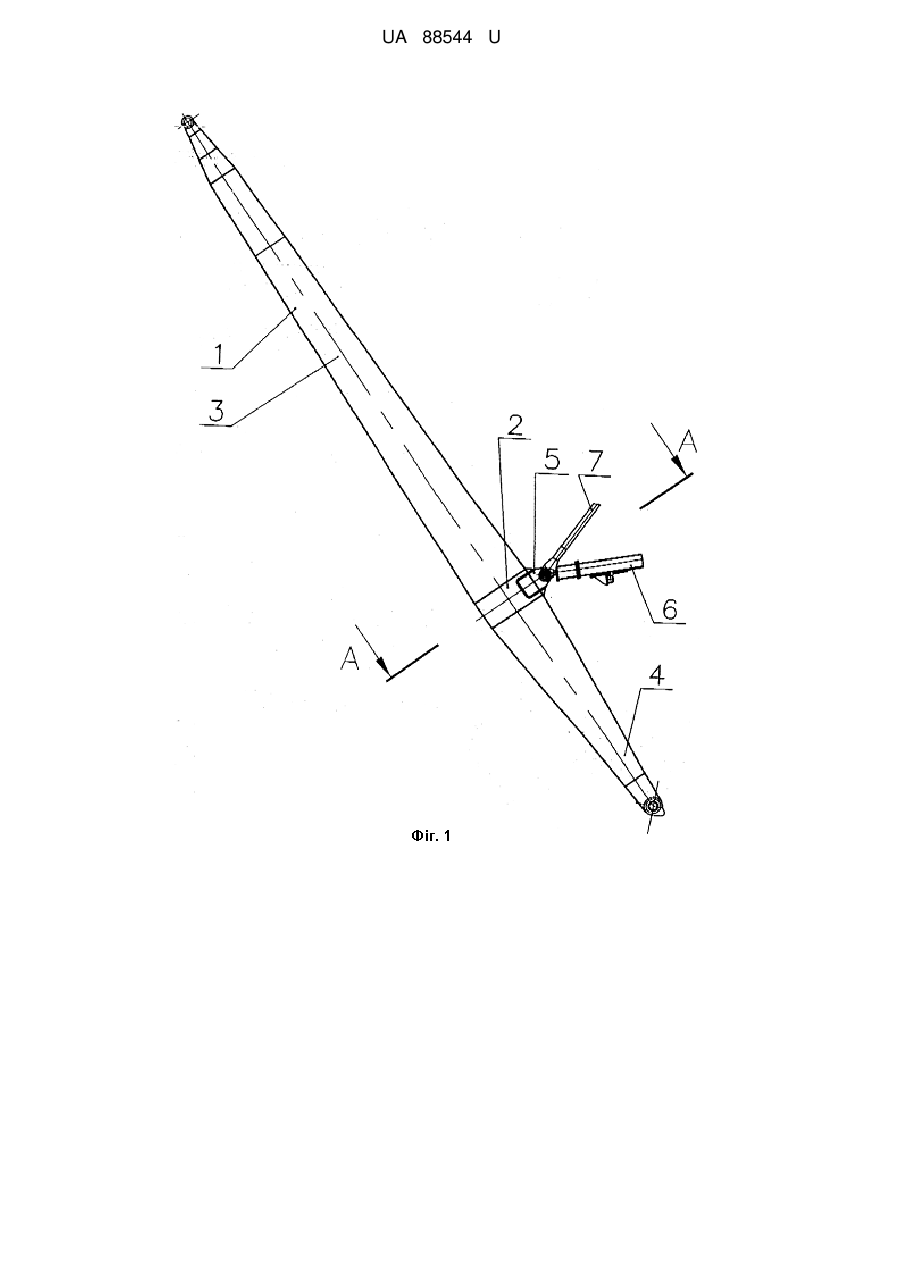

Реферат: UA 88544 U UA 88544 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до портальних кранів, а точніше до конструктивних елементів кранових стріл і може бути застосована в перевантажувальних портальних кранах великої вантажопідйомності на поворотній колоні. Уже відома стріла портального крана, що містить оголовок і основу стріли, що з'єднані між собою коробчастою балкою, на якій розташований центральний опорний вузол з вушками для приєднання стрілової тяги й рейки механізму зміни вильоту стріли [Беляева Л.М. Монтаж підйомно-транспортних механізмів. - Москва: Будіздат, 1983. - С. 143, мал. 58]. За прототип прийнята стріла портального крана фірми "Крупп-Ардельт", що містить центральний опорний вузол з вушками для приєднання стрілової тяги й рейки механізму зміни вильоту стріли. Ця стріла являє собою двохопорну похилу стійку, що гойдається, має суцільний коробчастий перетин з листових елементів. Стріла портального крана складається із центрального опорного вузла, який скріплений з передньої коробчастою балкою з оголовком і основою стріли. Центральний опорний вузол виконаний суцільним коробчастим перетином, з яким скріплені вушка для приєднання стрілової тяги й рейки механізму зміни вильоту стріли [Ланг Н.Г., Мазовер І.С., Майзель B.C. Портальні крани. Розрахунки й конструювання. - Москва, 1962. - С. 225, мал. 156.] Недоліком відомої стріли портального крана є її недостатня жорсткість і міцність від утомленості у місці приєднання стрілової тяги й рейки механізму зміни вильоту стріли. В основу даної корисної моделі поставлено задачу підвищення жорсткості опорного вузла стріли шляхом збільшення моменту опору його перетину. Поставлена задача вирішується тим, що в стрілі портального крана, що містить центральний опорний вузол з вушками для приєднання стрілової тяги й рейки механізму вильоту стріли; відповідно до корисної моделі, на ділянці кріплення вушок центральний опорний вузол виконаний у вигляді здвоєного замкненого коробчастого профілю, а до центральної й бічних стінок прикріплені вушка з більшою по товщині стінкою й від нижнього торця товстої стінки крайніх вушок під кутом угору встановлена вигнута листова боковина, яка утворює коробчастий профіль із малими бічними стінками, а по верхньому поясу центрального опорного вузла, встановлено С-подібно вигнутий листовий пояс, що утворює сегментний перетин і скріпляє крайні вушка із центральним. При цьому h - висота товстої стінки, яка прикріплена до вушка, рівна 1/3Н, де Н - висота центрального опорного вузла, σ - товщина бічних стінок, складає 0,25-0,40σ1, де σ1 - товщина товстих бічних стінок, що прикріплені до вушок, а верхня точка кріплення С-подібно вигнутого пояса збігається з верхньою площиною вигнутої боковини. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "збільшення моменту опору перетину опорного вузла" - наслідком. У свою чергу цей первинний результат є причиною, а набутий вторинний технічний результат "підвищення жорсткості опорного вузла стріли" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких представлено: на фіг. 1 - загальний вид стріли портального крана, на фіг. 2 те ж розріз А-А згідно з фіг. 1, на фіг. 3 - те ж виносний елемент Б згідно фіг. 2, на фіг. 4 - те ж розріз В-В згідно фіг. 2. Пропонована корисна модель являє собою стрілу портального крана, яка складається із двохопорної похилої стійки 1, що включає центральний опорний вузол 2, скріплений з кінцевою балкою (оголовком стріли) 3 і основою (п'ятою) 4. На центральному опорному вузлі 2 розташовані вушка. 5. До центрального вушка приєднана рейка 6 механізму зміни вильоту стріли, а до крайніх вушок 5 приєднана стрілова тяга 7. На ділянці кріплення вушок 5 є замкнений здвоєний коробчастий профіль, утворений передньою 8 і задньою 9 бічними стінками, верхнім 10 і нижнім 11 поясами. Кожне вушко 5 містить у верхній частині більш товсту стінку 12, при цьому нижній торець стінки 12 крайніх вушок 5 скріплений з передньою 8 і задньою 9 бічними стінками, а нижній торець товстої стінки 12 центрального вушка 5 скріплено зі стінкою 13 і прикріпленою до неї жорсткістю 14. Висота h товстої стінки 12 менше висоти Н бічних стінок передньої 8, задньої 9 і центральної 13, а товщина σ стінки 12 більше товщини σ1 стінок передньої 8, задньої 9 і центральної стінки 13. При цьому від нижнього торця товстої стінки 12 крайніх вушок 5 під кутом угору встановлена листова вигнута боковина 15, що охоплює звисаючу частину верхнього пояса 10 і прикріплена до товстої стінки 12. По торцях вигнута боковина 15 скріплена з малими бічними стінками 16 і 17, утворюючи коробчастий профіль у місці прикріплення товстої стінки 12 до верхнього пояса 10. По верхньому поясу 10 центрального опорного вузла 2 товсті стінки 12 крайніх вушок 5 скріплені із центральним вушком 5 листовим С-подібно вигнутим поясом 18, утворюючи сегментний перетин. У порожнині 19 центрального опорного вузла 2, розділеного центральним вушком 5 з товстим аркушем 12 зі стінкою 13 на два прямокутні перетини, установлені окантовані 1 UA 88544 U 5 10 15 20 25 діафрагми 20, між якими на верхніх 10 і нижніх 11 поясах і між бічними стінками передньої 8 і задньої 9 симетрично центральної осі закріплені поздовжні ребра 21. До вушок 5 у місці проходження товстих стінок 12 через верхній пояс 10 установлені ребра жорсткості 22. Пропонована стріла портального крана працює таким чином. Стріла портального крана 1 із центральним опорним вузлом 2, до якого прикріплені вушка 5, при цьому центральне вушко 5 з'єднано з рейкою 6 механізму зміни вильоту стріли, а крайніми вушками 5 зі стріловою тягою 7 у вихідному положенні. Під час підйому вантажу і його розгойдування в стрілі портального крана 1 з'являються напруги вигину й крутіння, які сприймає центральний опорний вузол 2. Для рівномірного розподілу потоку силових факторів від вигину й крутіння центральним опорним вузлом 2 центральне вушко 5 товстою стінкою 12 скріплено зі стінкою 13, що має меншу товщину, а крайні вушка 5 товстою стінкою 12 скріплено з бічними стінками 8 і 9, що мають меншу товщину, які замкнені верхнім 10 і нижнім 11, поясами, утворюючи здвоєний прямокутний профіль, що прекрасно працює на крутіння. Для більш повного сприйняття напруг від вигину й крутіння вушками 5 від нижнього торця товстої стінки 12 крайніх вушок 5 під кутом угору піднімається листова вигнута боковина 15, яка охоплює звисаючу частину верхнього пояса 10 і прикріплюється у верхній частині до товстої стінки 12. По торцях вигнута боковина 16 скріплена з малими бічними стінками 16 і 17, утворюючи додатковий коробчастий профіль центрального опорного вузла 2, який добре працює на крутіння. Для передачі зусиль вигину крайніх вушок 5, по верхньому поясу 10, установлений листовий С-подібно вигнутий пояс 18, що утворює сегментний перетин. Необхідність встановлення ребер жорсткості 22 на ділянці проходження товстих стінок 12 через верхній пояс 10 полягає в забезпеченні просторової жорсткості й міцності конструкції стріли. Використання даної корисної моделі дозволяє зібрати більш жорстку конструкцію стріли портального крана й одержати рівномірний розподіл силових факторів з поліпшеними характеристиками за рахунок зменшення концентрації напруг і збільшення моменту опору перетину опорного вузла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Стріла портального крана, що містить центральний опорний вузол з вушками для приєднання стрілової тяги й рейки механізму зміни вильоту стріли, яка відрізняється тим, що на ділянці кріплення вушок центральний опорний вузол виконаний у вигляді здвоєного замкненого коробчастого профілю, а до центральної й бічних стінок прикріплені вушка з більшою по товщині стінкою й від нижнього торця товстої стінки крайніх вушок під кутом угору встановлена вигнута листова боковина, яка утворює коробчастий профіль із малими бічними стінками, а по верхньому поясу центрального опорного вузла встановлено С-подібно вигнутий листовий пояс, що утворює сегментний перетин і скріпляє крайні вушка із центральним. 2. Стріла портального крана за п. 1, яка відрізняється тим, що h - висота товстої стінки, яка прикріплена до вушка, рівна 1/3 Н, де Н - висота центрального опорного вузла. 3. Стріла портального крана за п. 1, яка відрізняється тим, що  - товщина бічних стінок, складає 0,25-0,41, де 1 - товщина товстих бічних стінок, що прикріплені до вушок. 4. Стріла портального крана за п. 1, яка відрізняється тим, що верхня точка кріплення Сподібно вигнутого пояса збігається з верхньою площиною вигнутої боковини. 2 UA 88544 U 3 UA 88544 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
