Іграшка (варіанти) і музичний механізм для цієї іграшки

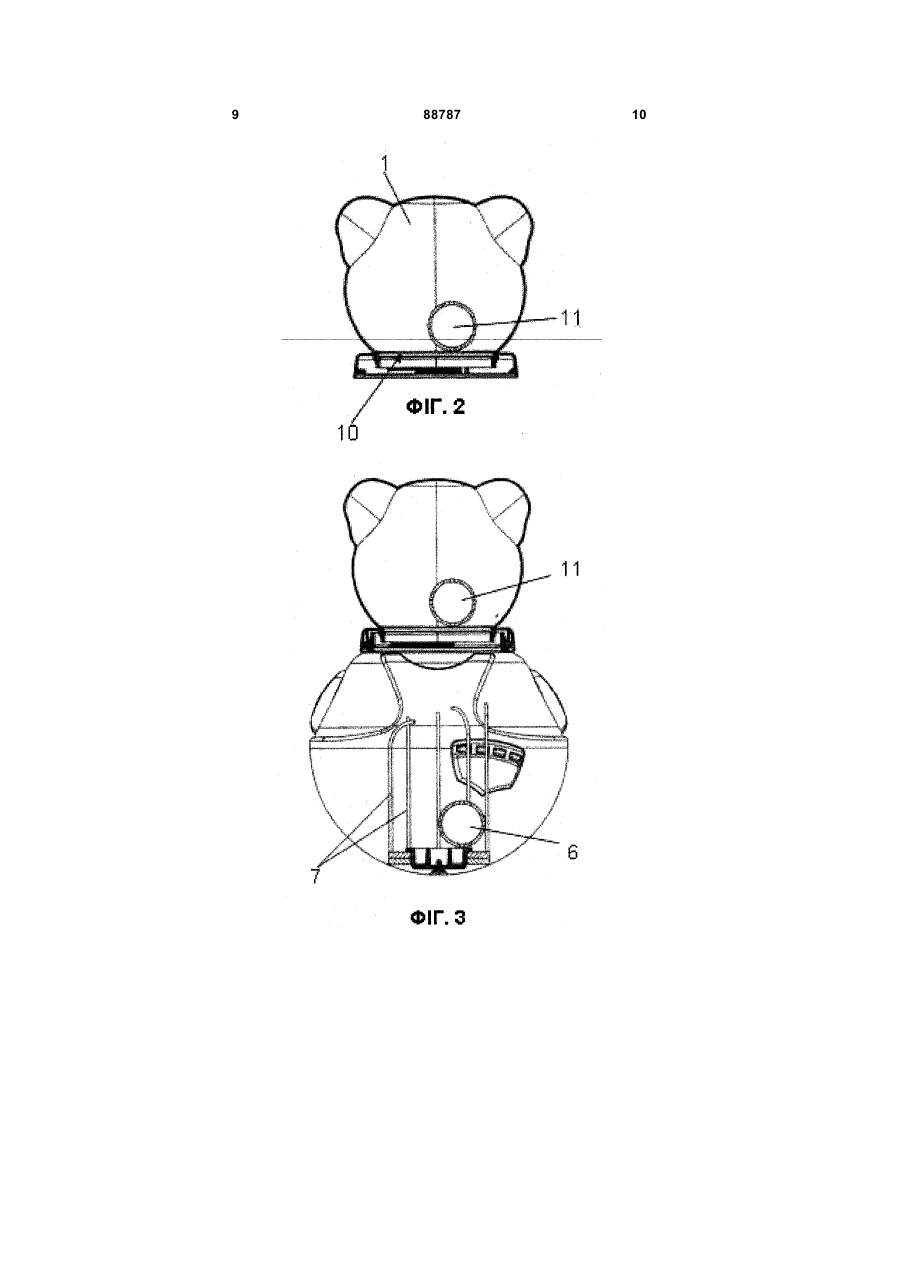

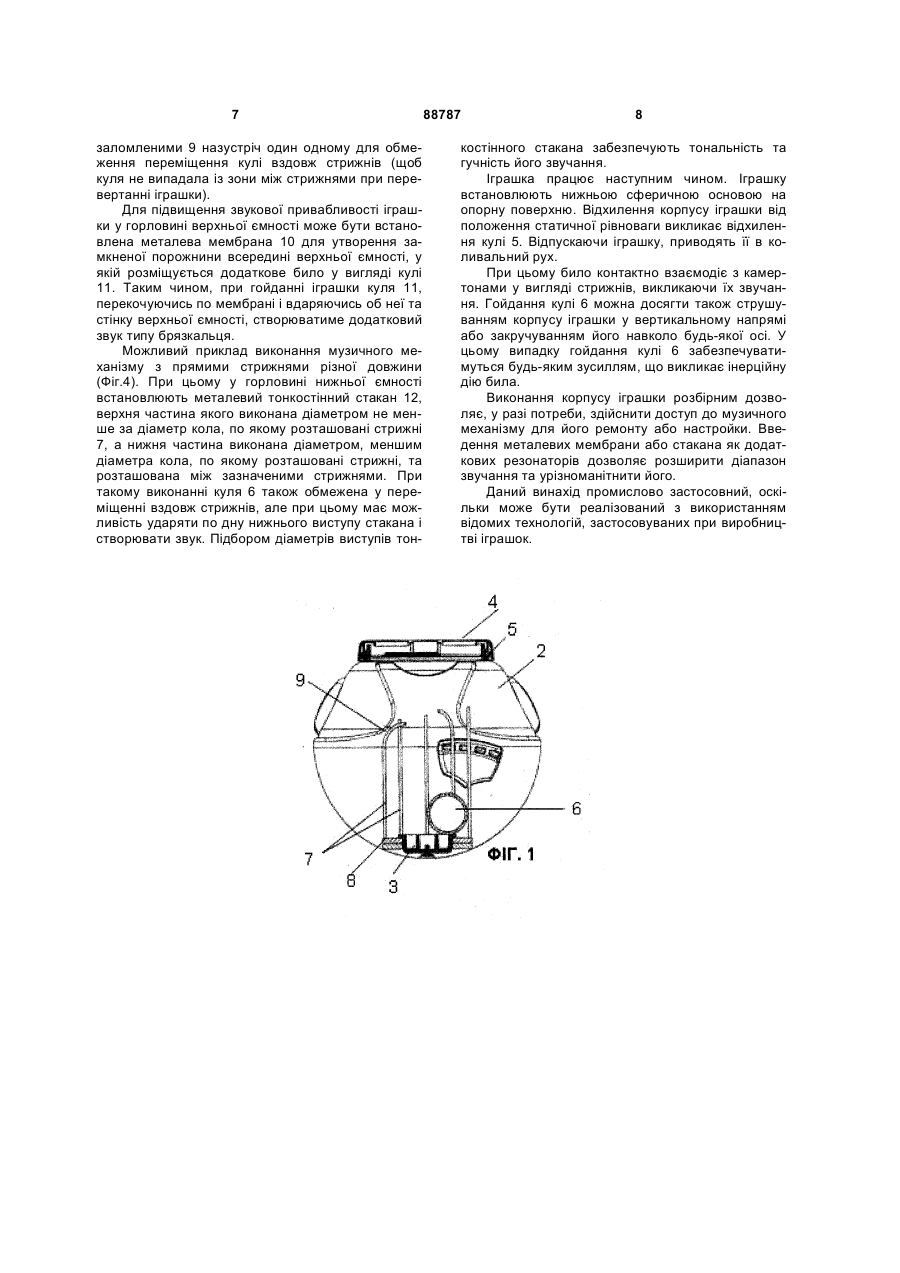

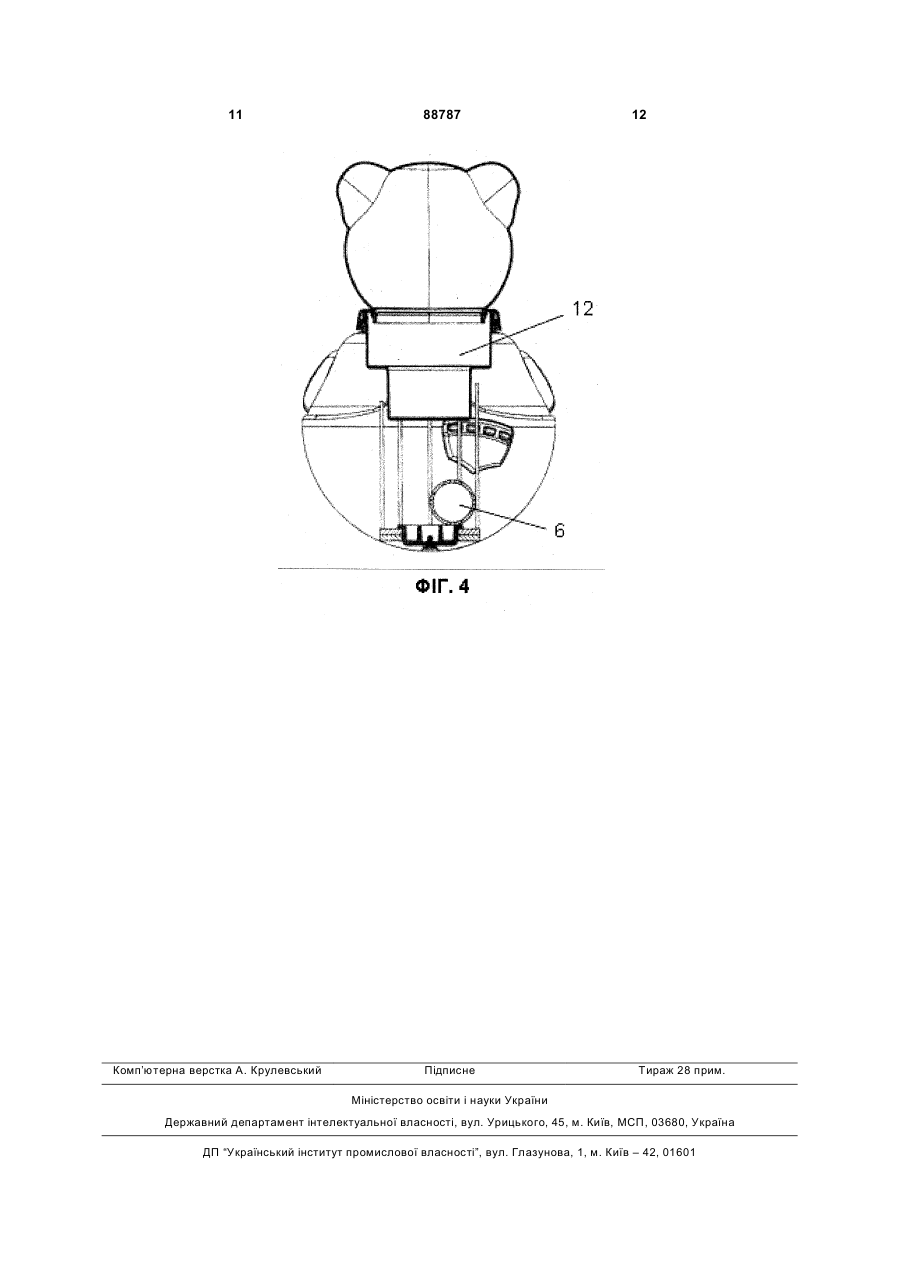

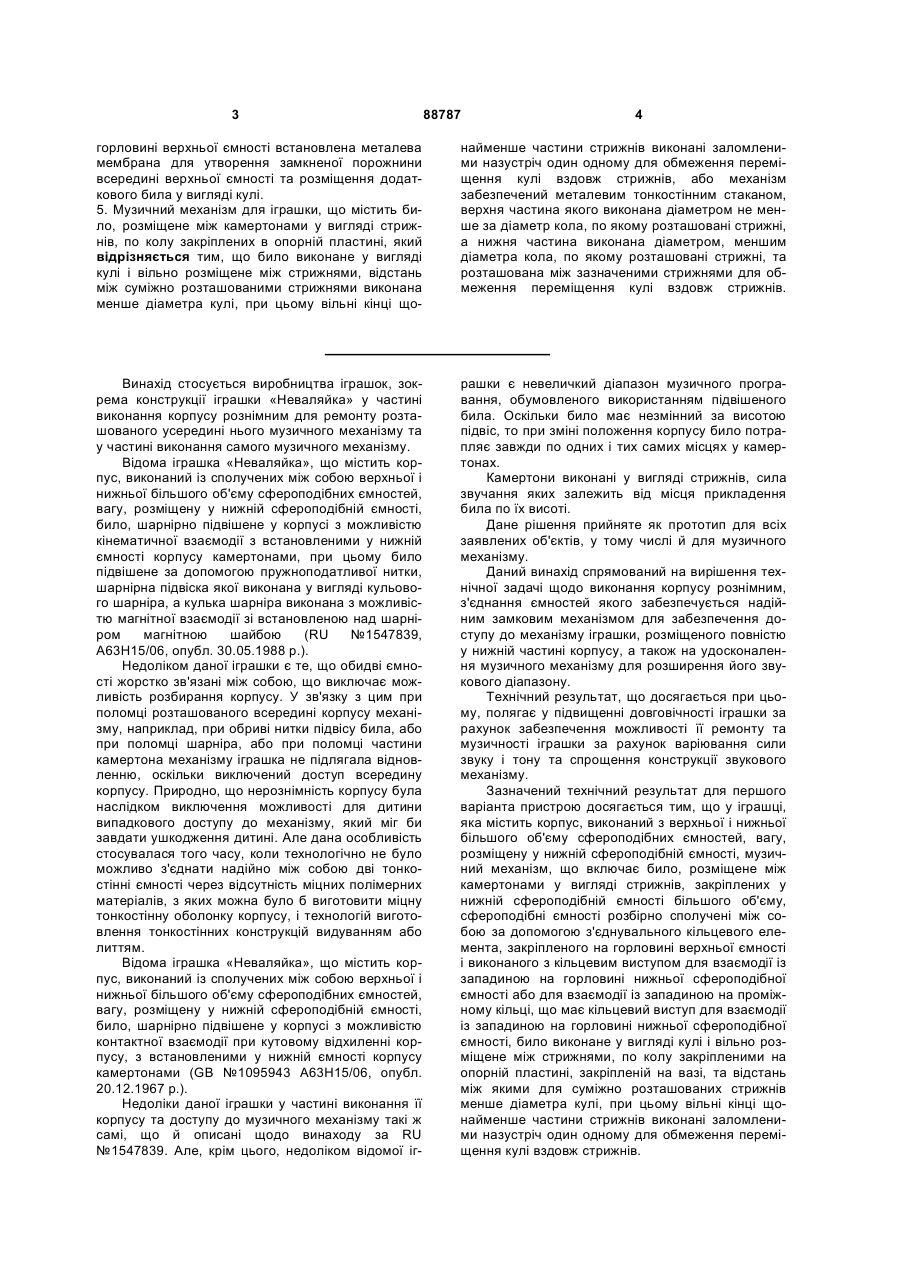

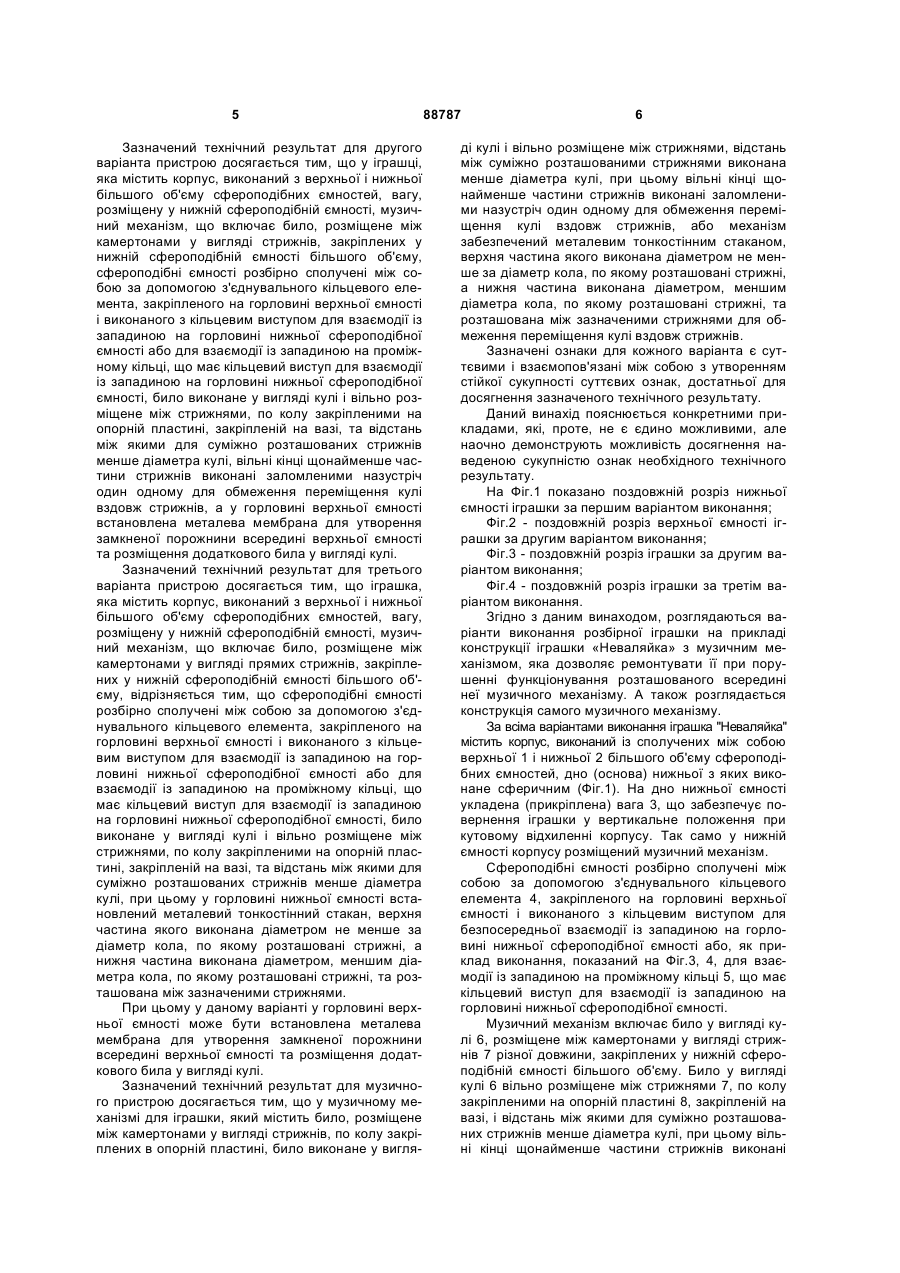

1. Іграшка, що містить корпус, виконаний з верхньої і нижньої більшого об'єму сфероподібних ємностей, вагу, розміщену у нижній сфероподібній ємності, музичний механізм, що включає било, розміщене між камертонами у вигляді стрижнів, закріплених у нижній сфероподібній ємності більшого об'єму, яка відрізняється тим, що сфероподібні ємності розбірно сполучені між собою за допомогою з'єднувального кільцевого елемента, закріпленого на горловині верхньої ємності і виконаного з кільцевим виступом для взаємодії із западиною на горловині нижньої сфероподібної ємності або для взаємодії із западиною на проміжному кільці, що має кільцевий виступ для взаємодії із западиною на горловині нижньої сфероподібної ємності, било виконане у вигляді кулі і вільно розміщене між стрижнями, по колу закріпленими на опорній пластині, закріпленій на вазі, та відстань між якими для суміжно розташованих стрижнів менше діаметра кулі, при цьому вільні кінці щонайменше частини стрижнів виконані заломленими назустріч один одному для обмеження переміщення кулі вздовж стрижнів. 2. Іграшка, що містить корпус, виконаний з верхньої і нижньої більшого об'єму сфероподібних ємностей, вагу, розміщену у нижній сфероподібній ємності, музичний механізм, що включає било, розміщене між камертонами у вигляді стрижнів, закріплених у нижній сфероподібній ємності більшого об'єму, яка відрізняється тим, що сфероподібні ємності розбірно сполучені між собою за до 2 (19) 1 3 88787 4 горловині верхньої ємності встановлена металева мембрана для утворення замкненої порожнини всередині верхньої ємності та розміщення додаткового била у вигляді кулі. 5. Музичний механізм для іграшки, що містить било, розміщене між камертонами у вигляді стрижнів, по колу закріплених в опорній пластині, який відрізняється тим, що било виконане у вигляді кулі і вільно розміщене між стрижнями, відстань між суміжно розташованими стрижнями виконана менше діаметра кулі, при цьому вільні кінці що найменше частини стрижнів виконані заломленими назустріч один одному для обмеження переміщення кулі вздовж стрижнів, або механізм забезпечений металевим тонкостінним стаканом, верхня частина якого виконана діаметром не менше за діаметр кола, по якому розташовані стрижні, а нижня частина виконана діаметром, меншим діаметра кола, по якому розташовані стрижні, та розташована між зазначеними стрижнями для обмеження переміщення кулі вздовж стрижнів. Винахід стосується виробництва іграшок, зокрема конструкції іграшки «Неваляйка» у частині виконання корпусу рознімним для ремонту розташованого усередині нього музичного механізму та у частині виконання самого музичного механізму. Відома іграшка «Неваляйка», що містить корпус, виконаний із сполучених між собою верхньої і нижньої більшого об'єму сфероподібних ємностей, вагу, розміщену у нижній сфероподібній ємності, било, шарнірно підвішене у корпусі з можливістю кінематичної взаємодії з встановленими у нижній ємності корпусу камертонами, при цьому било підвішене за допомогою пружноподатливої нитки, шарнірна підвіска якої виконана у вигляді кульового шарніра, а кулька шарніра виконана з можливістю магнітної взаємодії зі встановленою над шарніром магнітною шайбою (RU №1547839, А63Н15/06, опубл. 30.05.1988 р.). Недоліком даної іграшки є те, що обидві ємності жорстко зв'язані між собою, що виключає можливість розбирання корпусу. У зв'язку з цим при поломці розташованого всередині корпусу механізму, наприклад, при обриві нитки підвісу била, або при поломці шарніра, або при поломці частини камертона механізму іграшка не підлягала відновленню, оскільки виключений доступ всередину корпусу. Природно, що нерознімність корпусу була наслідком виключення можливості для дитини випадкового доступу до механізму, який міг би завдати ушкодження дитині. Але дана особливість стосувалася того часу, коли технологічно не було можливо з'єднати надійно між собою дві тонкостінні ємності через відсутність міцних полімерних матеріалів, з яких можна було б виготовити міцну тонкостінну оболонку корпусу, і технологій виготовлення тонкостінних конструкцій видуванням або литтям. Відома іграшка «Неваляйка», що містить корпус, виконаний із сполучених між собою верхньої і нижньої більшого об'єму сфероподібних ємностей, вагу, розміщену у нижній сфероподібній ємності, било, шарнірно підвішене у корпусі з можливістю контактної взаємодії при кутовому відхиленні корпусу, з встановленими у нижній ємності корпусу камертонами (GB №1095943 А63Н15/06, опубл. 20.12.1967 p.). Недоліки даної іграшки у частині виконання її корпусу та доступу до музичного механізму такі ж самі, що й описані щодо винаходу за RU №1547839. Але, крім цього, недоліком відомої іг рашки є невеличкий діапазон музичного програвання, обумовленого використанням підвішеного била. Оскільки било має незмінний за висотою підвіс, то при зміні положення корпусу било потрапляє завжди по одних і тих самих місцях у камертонах. Камертони виконані у вигляді стрижнів, сила звучання яких залежить від місця прикладення била по їх висоті. Дане рішення прийняте як прототип для всіх заявлених об'єктів, у тому числі й для музичного механізму. Даний винахід спрямований на вирішення технічної задачі щодо виконання корпусу рознімним, з'єднання ємностей якого забезпечується надійним замковим механізмом для забезпечення доступу до механізму іграшки, розміщеного повністю у нижній частині корпусу, а також на удосконалення музичного механізму для розширення його звукового діапазону. Технічний результат, що досягається при цьому, полягає у підвищенні довговічності іграшки за рахунок забезпечення можливості її ремонту та музичності іграшки за рахунок варіювання сили звуку і тону та спрощення конструкції звукового механізму. Зазначений технічний результат для першого варіанта пристрою досягається тим, що у іграшці, яка містить корпус, виконаний з верхньої і нижньої більшого об'єму сфероподібних ємностей, вагу, розміщену у нижній сфероподібній ємності, музичний механізм, що включає било, розміщене між камертонами у вигляді стрижнів, закріплених у нижній сфероподібній ємності більшого об'єму, сфероподібні ємності розбірно сполучені між собою за допомогою з'єднувального кільцевого елемента, закріпленого на горловині верхньої ємності і виконаного з кільцевим виступом для взаємодії із западиною на горловині нижньої сфероподібної ємності або для взаємодії із западиною на проміжному кільці, що має кільцевий виступ для взаємодії із западиною на горловині нижньої сфероподібної ємності, било виконане у вигляді кулі і вільно розміщене між стрижнями, по колу закріпленими на опорній пластині, закріпленій на вазі, та відстань між якими для суміжно розташованих стрижнів менше діаметра кулі, при цьому вільні кінці щонайменше частини стрижнів виконані заломленими назустріч один одному для обмеження переміщення кулі вздовж стрижнів. 5 Зазначений технічний результат для другого варіанта пристрою досягається тим, що у іграшці, яка містить корпус, виконаний з верхньої і нижньої більшого об'єму сфероподібних ємностей, вагу, розміщену у нижній сфероподібній ємності, музичний механізм, що включає било, розміщене між камертонами у вигляді стрижнів, закріплених у нижній сфероподібній ємності більшого об'єму, сфероподібні ємності розбірно сполучені між собою за допомогою з'єднувального кільцевого елемента, закріпленого на горловині верхньої ємності і виконаного з кільцевим виступом для взаємодії із западиною на горловині нижньої сфероподібної ємності або для взаємодії із западиною на проміжному кільці, що має кільцевий виступ для взаємодії із западиною на горловині нижньої сфероподібної ємності, било виконане у вигляді кулі і вільно розміщене між стрижнями, по колу закріпленими на опорній пластині, закріпленій на вазі, та відстань між якими для суміжно розташованих стрижнів менше діаметра кулі, вільні кінці щонайменше частини стрижнів виконані заломленими назустріч один одному для обмеження переміщення кулі вздовж стрижнів, а у горловині верхньої ємності встановлена металева мембрана для утворення замкненої порожнини всередині верхньої ємності та розміщення додаткового била у вигляді кулі. Зазначений технічний результат для третього варіанта пристрою досягається тим, що іграшка, яка містить корпус, виконаний з верхньої і нижньої більшого об'єму сфероподібних ємностей, вагу, розміщену у нижній сфероподібній ємності, музичний механізм, що включає било, розміщене між камертонами у вигляді прямих стрижнів, закріплених у нижній сфероподібній ємності більшого об'єму, відрізняється тим, що сфероподібні ємності розбірно сполучені між собою за допомогою з'єднувального кільцевого елемента, закріпленого на горловині верхньої ємності і виконаного з кільцевим виступом для взаємодії із западиною на горловині нижньої сфероподібної ємності або для взаємодії із западиною на проміжному кільці, що має кільцевий виступ для взаємодії із западиною на горловині нижньої сфероподібної ємності, било виконане у вигляді кулі і вільно розміщене між стрижнями, по колу закріпленими на опорній пластині, закріпленій на вазі, та відстань між якими для суміжно розташованих стрижнів менше діаметра кулі, при цьому у горловині нижньої ємності встановлений металевий тонкостінний стакан, верхня частина якого виконана діаметром не менше за діаметр кола, по якому розташовані стрижні, а нижня частина виконана діаметром, меншим діаметра кола, по якому розташовані стрижні, та розташована між зазначеними стрижнями. При цьому у даному варіанті у горловині верхньої ємності може бути встановлена металева мембрана для утворення замкненої порожнини всередині верхньої ємності та розміщення додаткового била у вигляді кулі. Зазначений технічний результат для музичного пристрою досягається тим, що у музичному механізмі для іграшки, який містить било, розміщене між камертонами у вигляді стрижнів, по колу закріплених в опорній пластині, било виконане у вигля 88787 6 ді кулі і вільно розміщене між стрижнями, відстань між суміжно розташованими стрижнями виконана менше діаметра кулі, при цьому вільні кінці щонайменше частини стрижнів виконані заломленими назустріч один одному для обмеження переміщення кулі вздовж стрижнів, або механізм забезпечений металевим тонкостінним стаканом, верхня частина якого виконана діаметром не менше за діаметр кола, по якому розташовані стрижні, а нижня частина виконана діаметром, меншим діаметра кола, по якому розташовані стрижні, та розташована між зазначеними стрижнями для обмеження переміщення кулі вздовж стрижнів. Зазначені ознаки для кожного варіанта є суттєвими і взаємопов'язані між собою з утворенням стійкої сукупності суттєвих ознак, достатньої для досягнення зазначеного технічного результату. Даний винахід пояснюється конкретними прикладами, які, проте, не є єдино можливими, але наочно демонструють можливість досягнення наведеною сукупністю ознак необхідного технічного результату. На Фіг.1 показано поздовжній розріз нижньої ємності іграшки за першим варіантом виконання; Фіг.2 - поздовжній розріз верхньої ємності іграшки за другим варіантом виконання; Фіг.3 - поздовжній розріз іграшки за другим варіантом виконання; Фіг.4 - поздовжній розріз іграшки за третім варіантом виконання. Згідно з даним винаходом, розглядаються варіанти виконання розбірної іграшки на прикладі конструкції іграшки «Неваляйка» з музичним механізмом, яка дозволяє ремонтувати її при порушенні функціонування розташованого всередині неї музичного механізму. А також розглядається конструкція самого музичного механізму. За всіма варіантами виконання іграшка "Неваляйка" містить корпус, виконаний із сполучених між собою верхньої 1 і нижньої 2 більшого об'єму сфероподібних ємностей, дно (основа) нижньої з яких виконане сферичним (Фіг.1). На дно нижньої ємності укладена (прикріплена) вага 3, що забезпечує повернення іграшки у вертикальне положення при кутовому відхиленні корпусу. Так само у нижній ємності корпусу розміщений музичний механізм. Сфероподібні ємності розбірно сполучені між собою за допомогою з'єднувального кільцевого елемента 4, закріпленого на горловині верхньої ємності і виконаного з кільцевим виступом для безпосередньої взаємодії із западиною на горловині нижньої сфероподібної ємності або, як приклад виконання, показаний на Фіг.3, 4, для взаємодії із западиною на проміжному кільці 5, що має кільцевий виступ для взаємодії із западиною на горловині нижньої сфероподібної ємності. Музичний механізм включає било у вигляді кулі 6, розміщене між камертонами у вигляді стрижнів 7 різної довжини, закріплених у нижній сфероподібній ємності більшого об'єму. Било у вигляді кулі 6 вільно розміщене між стрижнями 7, по колу закріпленими на опорній пластині 8, закріпленій на вазі, і відстань між якими для суміжно розташованих стрижнів менше діаметра кулі, при цьому вільні кінці щонайменше частини стрижнів виконані 7 заломленими 9 назустріч один одному для обмеження переміщення кулі вздовж стрижнів (щоб куля не випадала із зони між стрижнями при перевертанні іграшки). Для підвищення звукової привабливості іграшки у горловині верхньої ємності може бути встановлена металева мембрана 10 для утворення замкненої порожнини всередині верхньої ємності, у якій розміщується додаткове било у вигляді кулі 11. Таким чином, при гойданні іграшки куля 11, перекочуючись по мембрані і вдаряючись об неї та стінку верхньої ємності, створюватиме додатковий звук типу брязкальця. Можливий приклад виконання музичного механізму з прямими стрижнями різної довжини (Фіг.4). При цьому у горловині нижньої ємності встановлюють металевий тонкостінний стакан 12, верхня частина якого виконана діаметром не менше за діаметр кола, по якому розташовані стрижні 7, а нижня частина виконана діаметром, меншим діаметра кола, по якому розташовані стрижні, та розташована між зазначеними стрижнями. При такому виконанні куля 6 також обмежена у переміщенні вздовж стрижнів, але при цьому має можливість ударяти по дну нижнього виступу стакана і створювати звук. Підбором діаметрів виступів тон 88787 8 костінного стакана забезпечують тональність та гучність його звучання. Іграшка працює наступним чином. Іграшку встановлюють нижньою сферичною основою на опорну поверхню. Відхилення корпусу іграшки від положення статичної рівноваги викликає відхилення кулі 5. Відпускаючи іграшку, приводять її в коливальний рух. При цьому било контактно взаємодіє з камертонами у вигляді стрижнів, викликаючи їх звучання. Гойдання кулі 6 можна досягти також струшуванням корпусу іграшки у вертикальному напрямі або закручуванням його навколо будь-якої осі. У цьому випадку гойдання кулі 6 забезпечуватимуться будь-яким зусиллям, що викликає інерційну дію била. Виконання корпусу іграшки розбірним дозволяє, у разі потреби, здійснити доступ до музичного механізму для його ремонту або настройки. Введення металевих мембрани або стакана як додаткових резонаторів дозволяє розширити діапазон звучання та урізноманітнити його. Даний винахід промислово застосовний, оскільки може бути реалізований з використанням відомих технологій, застосовуваних при виробництві іграшок. 9 88787 10 11 Комп’ютерна верстка А. Крулевський 88787 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
